这套叠层板簧结构在商用车底盘、低速重载工程车辆、农用运输装备以及部分非道路移动机械的悬架系统中十分常见,核心作用是把车轮与车架之间的冲击载荷进行柔性传递,同时把路面颠簸产生的往复动能通过板片之间的摩擦阻尼逐步耗散,避免硬连接带来的金属冲击直接传导至货厢与驾乘区域。和单片抛物线弹簧相比,多片叠合结构的承载冗余度更高,当其中某一片出现表层疲劳裂纹时,其余板片仍可短时间维持基础承载能力,这也是重载营运车辆长期偏好该结构的重要原因。

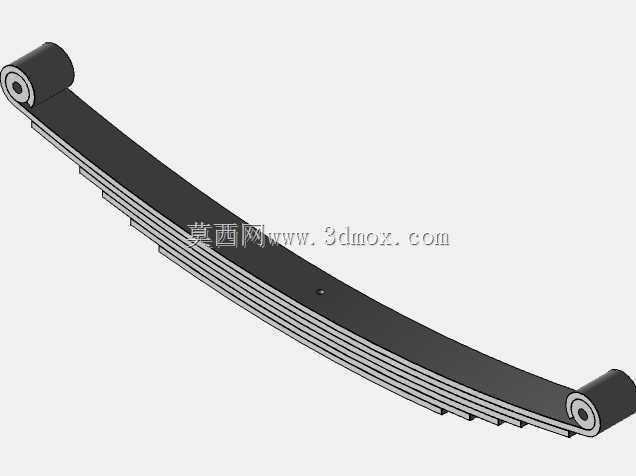

从结构细节来看,总成最上方的主板片两端加工为卷耳结构,卷耳内部预留衬套安装空间,一端通过销轴与车架前端的固定吊耳铰接,另一端则配合活动吊耳或滑板式支座,释放板簧受载变形时的纵向长度变化量。卷耳的中心轴线必须严格平行,否则整车在制动、起步工况下会出现板簧侧向别劲、销轴偏磨甚至板片早期断裂的问题。数片长度逐级递减的合金弹簧钢片从主板向下依次叠放,所有板片中心位置开设通孔,由中心螺栓完成径向定位,防止各片在横向力作用下发生错位;板片外侧通常配套U型骑马螺栓与车桥刚性夹紧,夹紧区域的板片间预紧压力需要在装配阶段控制在合理区间,压力过大会大幅降低板片间的微动摩擦耗能效果,压力过小则会导致车辆过坑时板片之间出现拍击异响。
设计阶段首先要锁定的是整车满载轴荷、动载系数与悬架偏频要求。板片的厚度、宽度、片数以及各片的展开长度直接决定总成的垂直刚度,刚度偏高会让空车状态下悬架过于生硬,轮胎对路面的跟随性下降,在碎石路面容易出现短时跳胎、制动抓地力不足;刚度偏低则会导致满载时板簧挠曲变形量过大,主片卷耳位置的应力幅超出弹簧钢的疲劳极限,同时缓冲块过早被压实,丧失缓冲余量。各片的端部通常会做成逐片缩短的阶梯形态,并且在端部做倒角或压延处理,目的是让板片之间的力传递点尽可能沿长度方向平滑过渡,避免板片端部出现应力集中尖角——这是板簧断裂最高发的位置之一。
安装边界方面,需要重点核对卷耳销轴的中心距、卷耳内孔直径、板簧总成伸直状态下的弧高、夹紧段宽度以及U型螺栓的跨距。板簧在自由状态下带有预设的正弧高,装车并承受满载载荷后弧高会逐步降低,设计时要预留反弓变形余量,避免车辆满载急刹时板簧被压至平直甚至反向弯曲。板片之间在装配时会涂抹薄层石墨润滑脂,既可以降低微动磨损带来的表面点蚀,也能让片间摩擦系数保持稳定,避免阻尼特性随使用时长出现大幅波动。和空气悬架相比,这类钢板弹簧几乎不需要复杂的气路、高度阀与控制系统,在砂石场、矿区、农田这类维护条件有限的场景下,故障率极低,即便出现板片断裂,也可以通过单片更换完成维修,不需要整套替换,全生命周期使用成本优势明显。建模过程中需要把每一片板片的曲率变化、中心孔位置、卷耳包圆形态以及装配堆叠关系完整还原,才能在后续做悬架运动校核、干涉检查与承载仿真时获得贴合实际的结果。
