U型槽式螺旋给料输送设备结构设计

项目分类:输送机 发布时间:2024-09-15 ID:771265
  • U型槽式螺旋给料输送设备结构设计
  • U型槽式螺旋给料输送设备结构设计
  • U型槽式螺旋给料输送设备结构设计
  • U型槽式螺旋给料输送设备结构设计
  • U型槽式螺旋给料输送设备结构设计
  • U型槽式螺旋给料输送设备结构设计
  • U型槽式螺旋给料输送设备结构设计

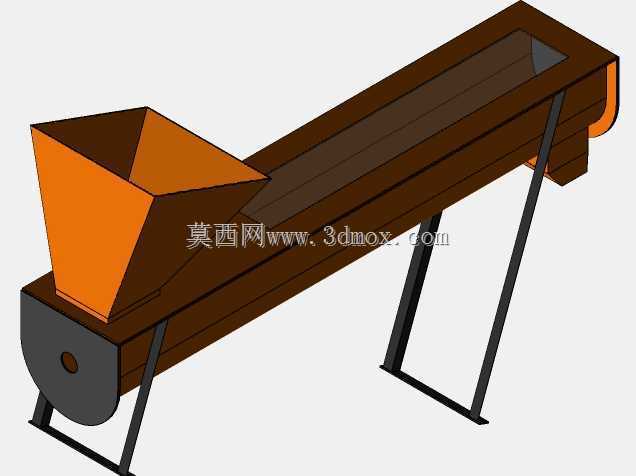

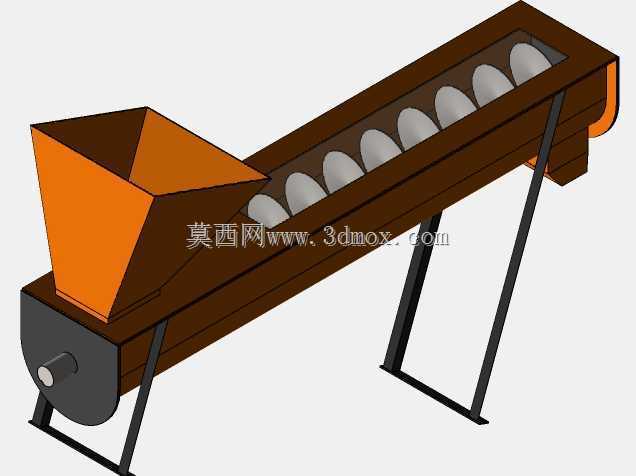

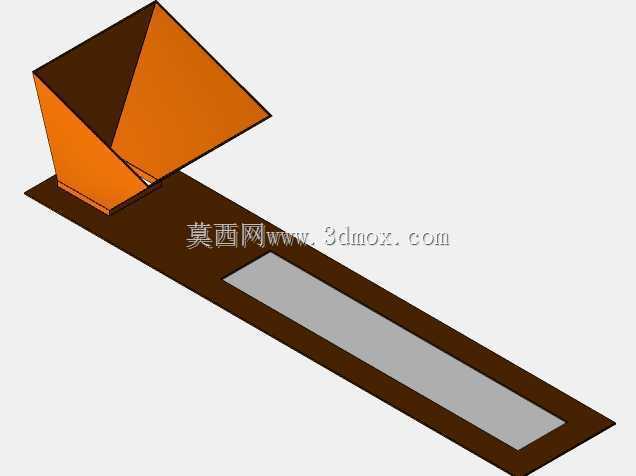

  在散状物料处理的各类生产场景中,这类U型槽体结构的螺旋输送设备是衔接不同工序段物料流转的核心通用设备,常见于粮食加工、建材生产、化工粉体输送、污水处理固废转运等工况,主要承担粉状、颗粒状、小块状散料的水平或小倾角连续输送任务,可在密闭槽体内完成物料推移,避免输送过程中物料撒落、粉尘外溢,适配有一定防尘要求的生产车间布局。从结构设计逻辑来看,该设备采用一端进料斗接料、槽体内置连续螺旋叶片轴、末端出料的布局,进料斗设计为上宽下窄的方锥收口结构,可匹配上游料仓、卸料设备的出料口径,避免物料搭桥卡料,进料段的螺旋叶片采用加密螺距设计,能快速将落入槽内的物料推送至输送段,防止进料口积料堵料。槽体采用U型截面设计,

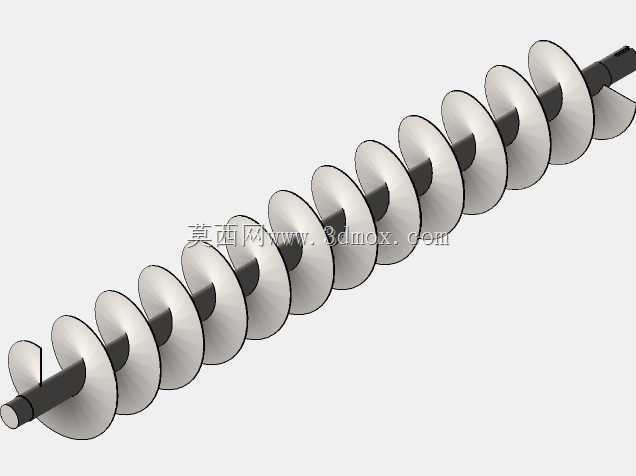

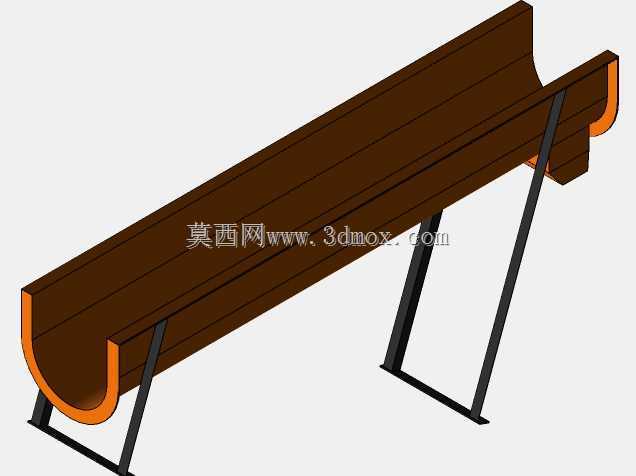

  相比圆管筒体更便于日常开盖清理残留物料、检修内部叶片与衬板,槽体上沿可根据工况加装密封盖板,适配粉尘较大的物料输送需求;螺旋叶片采用等螺距连续满面式结构,针对普通散料的输送效率最优,叶片与槽体内壁预留3-5mm的装配间隙,既避免叶片运转时刮擦槽壁产生异响与磨损,也能减少槽壁残留物料的黏附。支撑结构采用两组倾斜布置的型钢支腿,支腿与槽体底部采用焊接加筋板连接,保证整体结构刚性,支腿底部预留安装地脚螺栓的孔位,可直接固定在混凝土基础或设备安装平台上,安装时需调整支腿高度保证槽体水平度偏差不超过千分之一,避免螺旋轴运转时出现偏磨、轴向窜动问题。驱动端布置在设备出料端一侧,采用端板密封轴承座支撑螺旋轴,可承受螺旋推送物料产生的轴向反力,

  尾端采用带调心功能的轴承结构,补偿长轴加工与安装产生的同轴度误差,避免轴运转时出现卡滞。从安装边界来看,这类常规规格的螺旋输送机,槽体宽度通常在200-500mm区间,整体长度可根据输送距离定制,单段长度一般不超过15米,过长的输送距离需要在槽体中间加装中间吊轴承支撑螺旋轴,防止长轴挠度超标产生挠曲变形;进料斗的上口尺寸通常匹配上游设备的出料口径,一般在300-600mm见方,出料口可根据下游接料设备的位置设计为底部下出料或端部出料形式,安装时需要预留驱动端电机、减速机的检修空间,通常在驱动端外侧预留不小于800mm的操作空间,槽体侧面预留不小于500mm的检修通道,方便日常检查叶片磨损、更换密封件。

  设计过程中需要重点校核螺旋轴的扭转强度与挠度,根据输送物料的堆积密度、输送量确定螺旋轴的直径、螺距与转速,针对磨琢性较强的物料,需要在叶片边缘堆焊耐磨层,槽体内壁加装可更换的耐磨衬板,延长设备使用寿命;针对含水率较高、易黏结的物料,可在槽体外部加装振动器或者内壁铺设防粘衬板,避免物料黏附在叶片与槽壁上导致输送效率下降。设备运转时,螺旋轴旋转带动叶片产生轴向推力,将槽体内的物料沿着槽体方向持续推移,整个输送过程在密闭槽体内完成,相比皮带输送机,其布置更灵活,占用空间更小,可实现多点进料、多点出料的布局,适配不同生产工艺的物料流转需求,同时设备结构简单,易损件仅为轴承、密封件与螺旋叶片,日常维护成本较低,是散料处理生产线中应用极为广泛的连续输送设备。在三维建模过程中,需要重点保证螺旋叶片与螺旋轴的同轴度,槽体各段法兰连接的孔位对齐精度,支腿安装面的平面度,避免装配时出现干涉问题;同时需要预留驱动部件的安装接口尺寸,保证后续选型的电机、减速机可直接与螺旋轴对接,不需要额外改制安装座。
