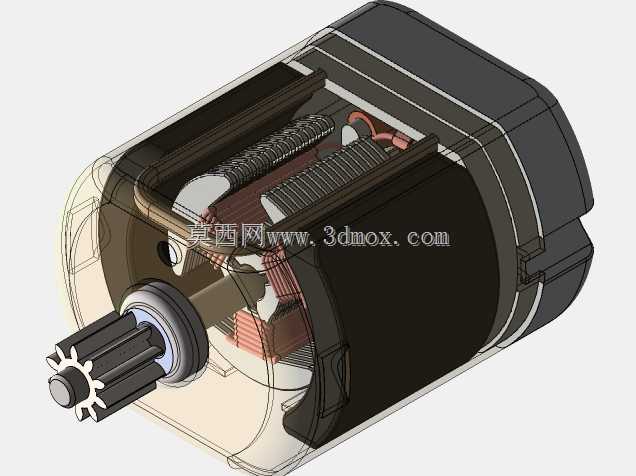

带齿轮输出轴的有刷直流电动机剖视结构

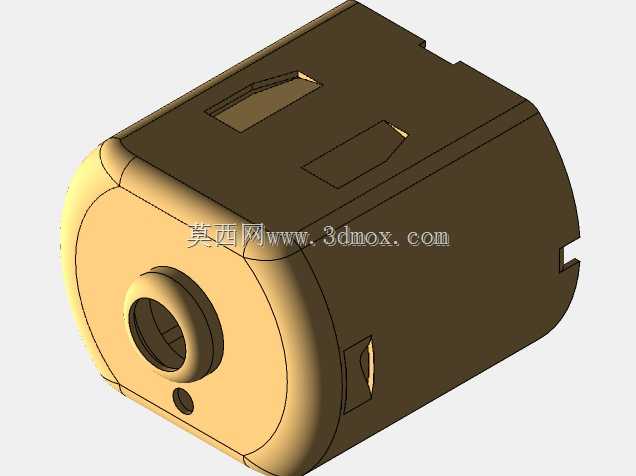

　　这款带齿轮输出轴的直流电动机，常见于小型电动工具、儿童电动玩具、车载小功率执行机构、家用小型电器的动力输出场景，作为整套设备的动力源，它需要在有限的安装空间内输出足够的启动扭矩，同时兼顾运行稳定性与装配便捷性。从剖视结构可以看到，整机采用圆柱形机壳设计，这种结构一方面能最大化利用内部空间容纳定子磁钢与转子绕组，另一方面圆柱形外壁在设备安装时更易适配圆形安装孔位，配合端盖的定位止口，能快速完成与设备壳体的同轴定位，减少装配时的同轴度调校工作量。

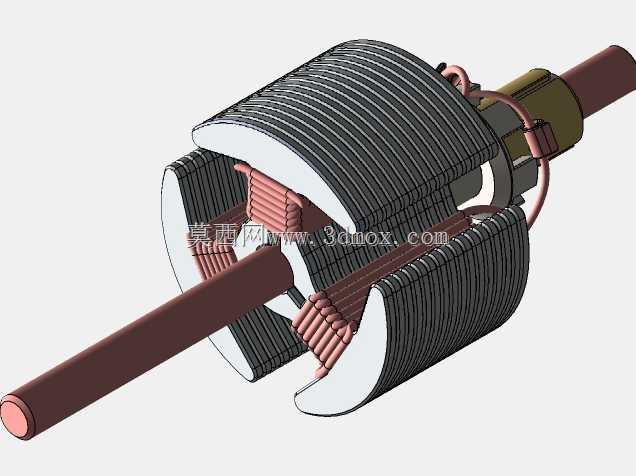

　　输出端采用一体化加工的齿轮轴结构，齿轮模数适配常见的小模数传动齿系，不需要额外加装联轴器或输出齿轮，直接可以和设备内部的减速齿组啮合，省去了额外的传动连接部件，既压缩了整套传动机构的轴向尺寸，也避免了额外连接带来的传动间隙与功率损耗。从内部结构设计来看，定子部分采用弧形永磁磁钢贴附在机壳内壁，磁钢弧度与机壳内壁完全贴合，能保证气隙磁场的均匀分布，减少转子转动时的磁阻波动，降低运行过程中的振动与噪音。转子部分采用叠压硅钢片作为铁芯，绕组按照有刷直流电机的绕制方式排布在铁芯槽内，叠片结构能有效降低转子转动时的涡流损耗，提升电机的电能转换效率。

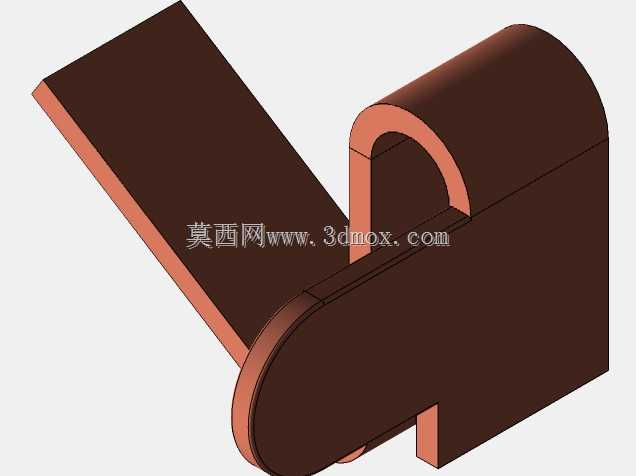

　　换向器设置在转子绕组的尾端，与碳刷组件弹性接触，碳刷架固定在后端盖内侧，弹性结构能保证碳刷在磨损过程中始终与换向器保持稳定接触，同时预留了一定的碳刷磨损行程，延长电机的整体使用寿命。在安装边界上，这款电机的轴向总长度从输出齿轮端面到后端盖外表面控制在小功率驱动部件的常规尺寸区间内，机壳外径适配多数小型设备的电机安装仓尺寸，输出轴的齿轮分度圆直径、齿顶圆直径都经过匹配设计，啮合时的中心距符合常规小模数传动的设计标准，不需要对配套的传动齿组做额外的参数调整。端盖上的安装定位点与机壳的扣合结构采用过盈配合加卡扣锁紧的方式，既保证了整机的结构强度，也能在维修时快速拆解更换碳刷等易损件。

　　从实际使用的角度看，这种结构的直流电机启动扭矩大，调速性能好，通过调整供电电压就能方便地实现转速调节，适配不同设备对输出转速的需求。内部的轴承采用含油轴承结构，在出厂时预注润滑脂，日常使用过程中不需要额外添加润滑剂，能长时间免维护运行，适合批量装配在民用消费类电动产品中。转子的动平衡在装配前已经完成调校，转动时的径向跳动量控制在小功率电机的允许范围内，能减少高速转动时的轴系磨损，延长轴承与碳刷的使用寿命。机壳采用拉伸钢壳材质，既具备足够的结构强度保护内部组件，也能起到一定的磁屏蔽作用，减少电机运行时的电磁泄漏对设备内部其他电子元件的干扰。输出齿轮与轴采用一体化加工工艺，避免了齿轮与轴过盈装配带来的连接松动问题，在正反转切换频繁的使用场景下，也不会出现齿轮打滑、移位的故障。
