农用秸秆枝条切碎处理设备结构设计

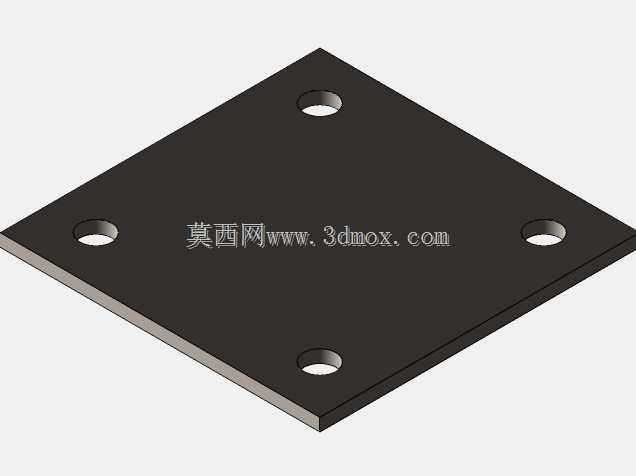

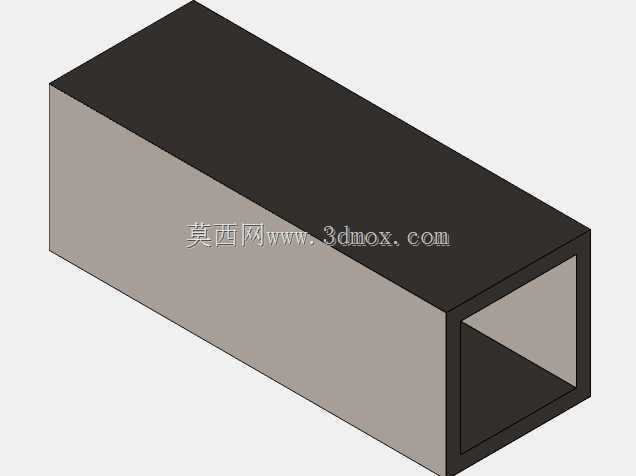

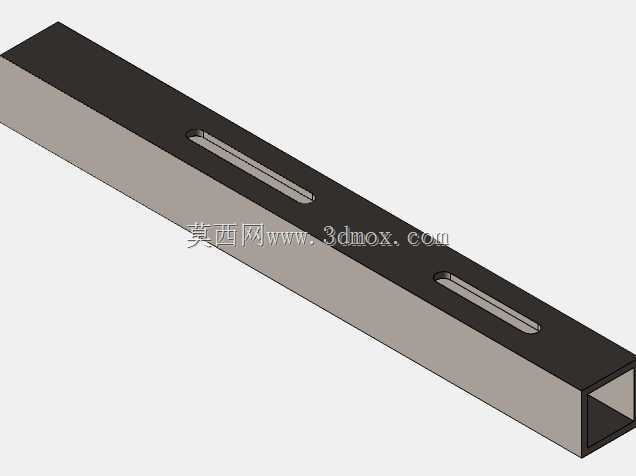

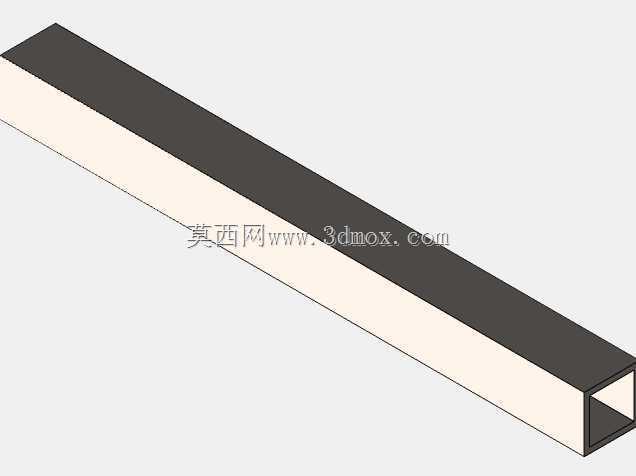

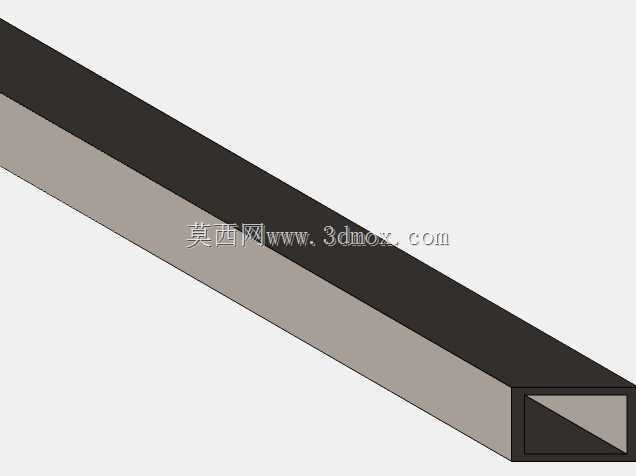

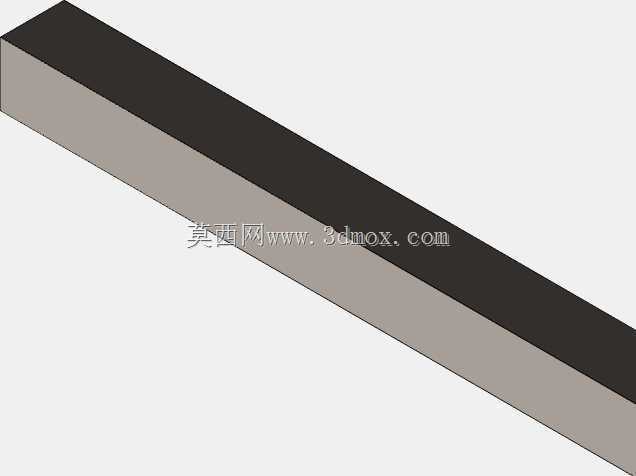

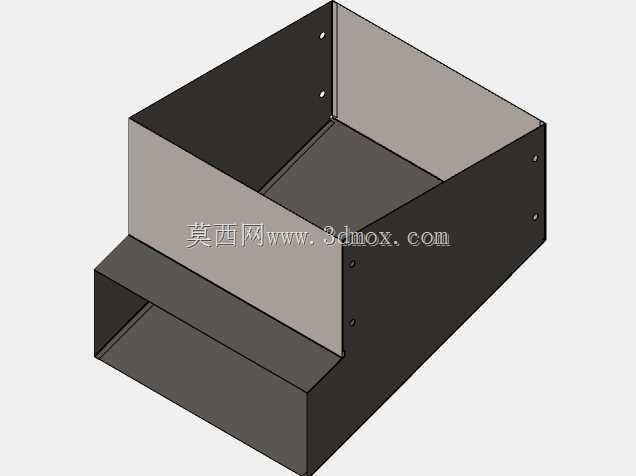

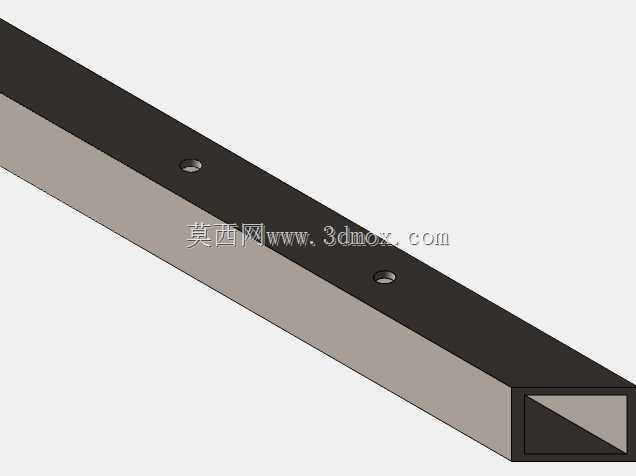

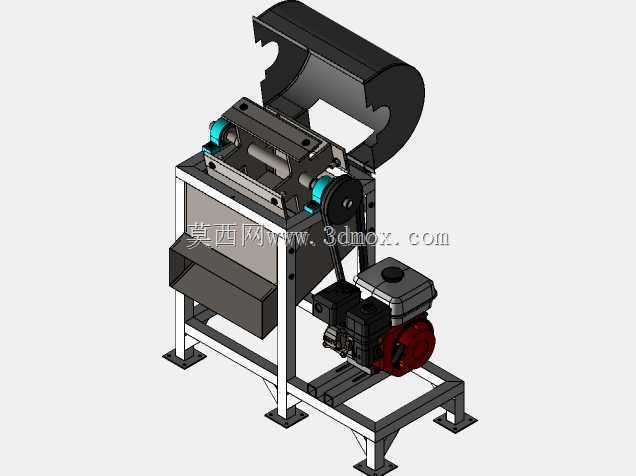

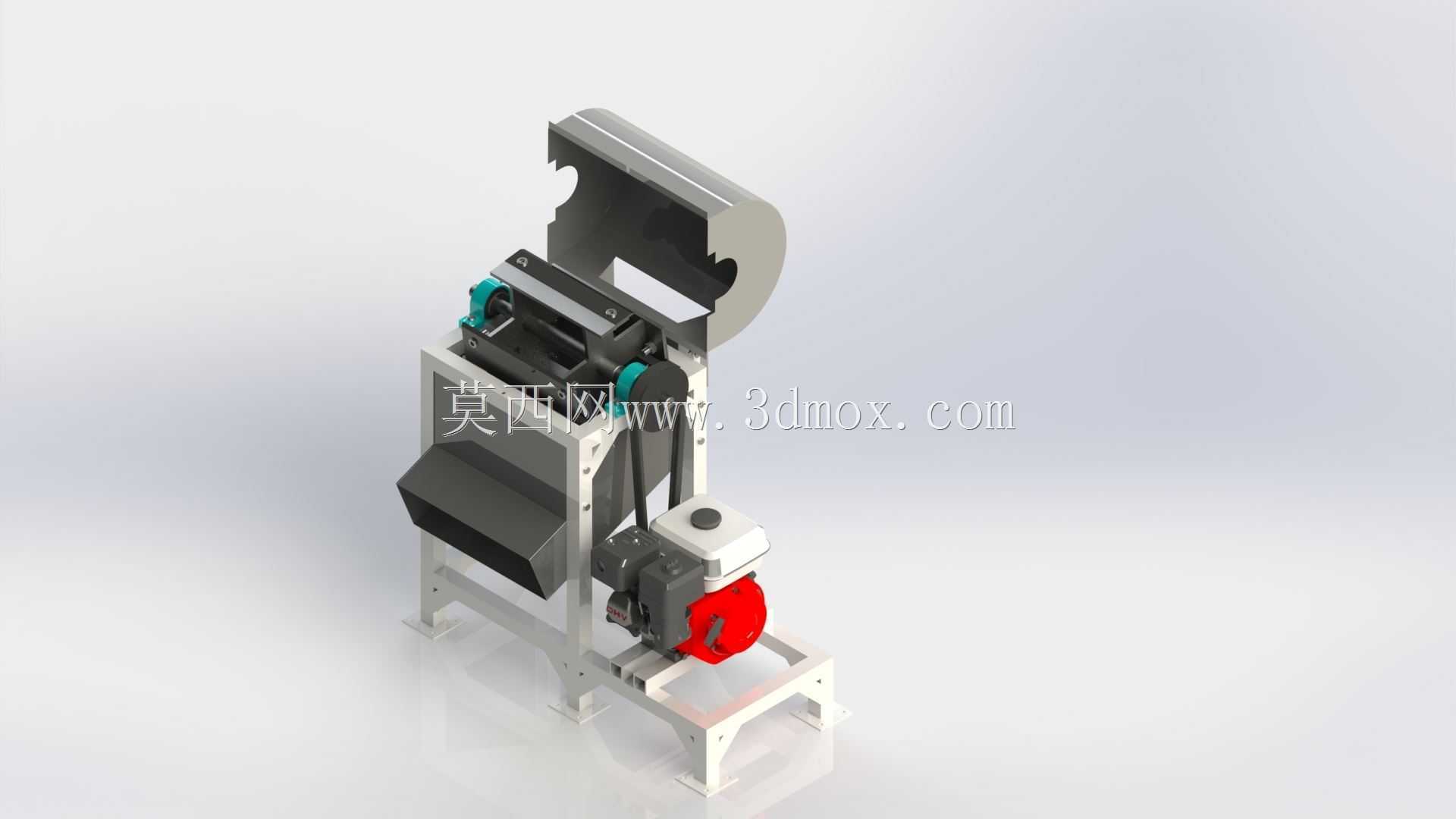

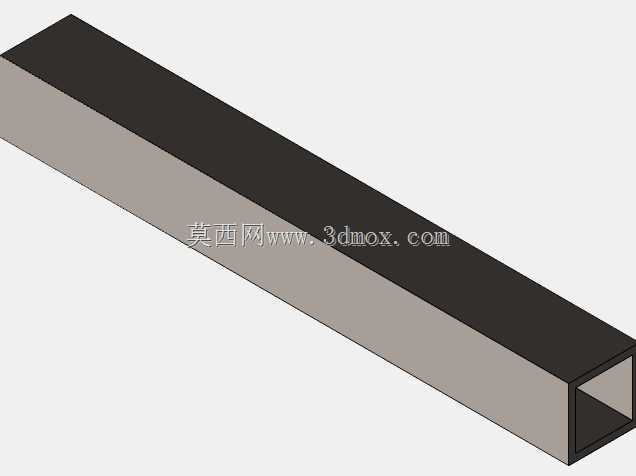

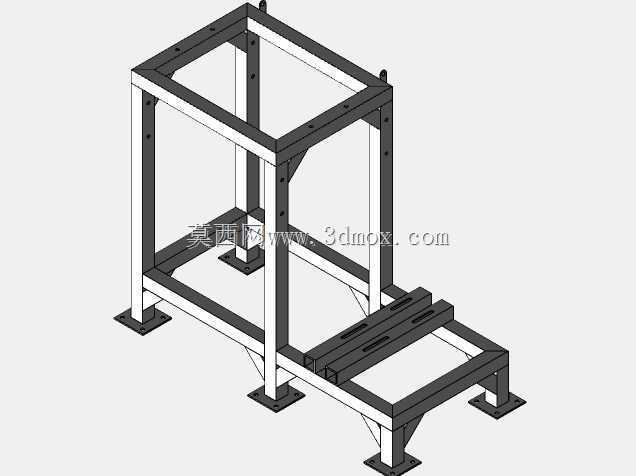

　　这款切碎处理设备主要面向农业生产场景下的物料破碎需求，可用于田间秸秆、果树枝条、藤蔓类农业废弃物的切碎作业，处理后的物料可直接用于堆肥还田、生物质原料制备或者禽畜垫料加工，适配小型家庭农场、果园、农业合作社的日常生产使用，无需复杂的配套管线即可独立完成作业。设备整体采用立式机架承载结构，底部框架采用型钢焊接成型，四个支脚预留了安装固定孔位，可根据使用场景选择固定在水泥基座上，或者配套移动轮组实现转场作业，整机安装边界控制在紧凑范围内，不需要占用过大的作业场地，普通农用三轮车即可完成转场运输。从结构设计逻辑来看，设备采用上方进料、侧下方出料的物料流向设计，进料口设置有弧形防护挡板，既可以引导物料顺利进入切削腔，

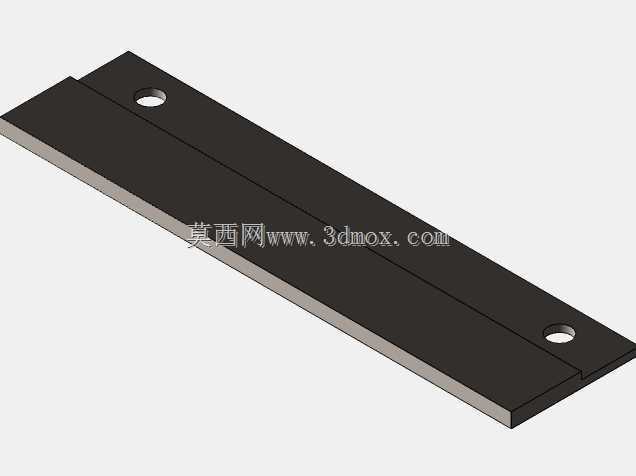

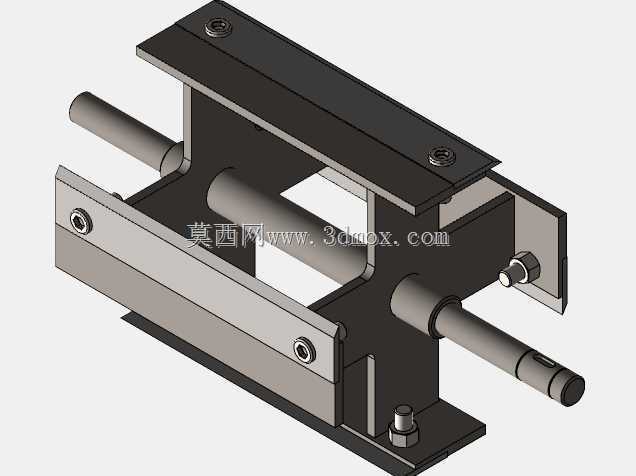

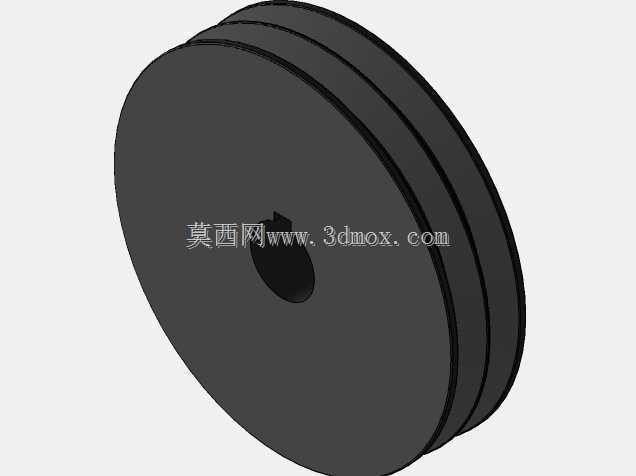

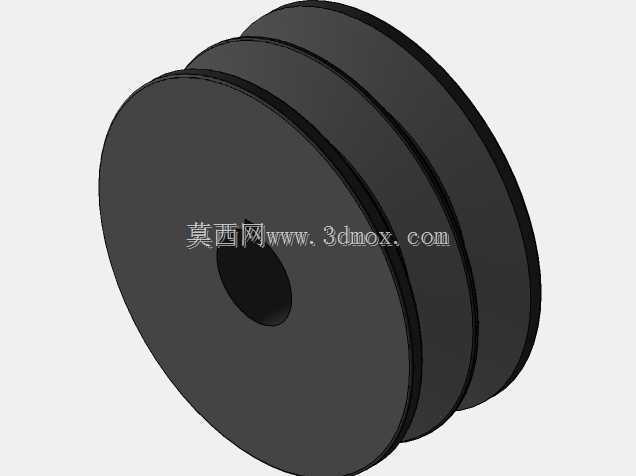

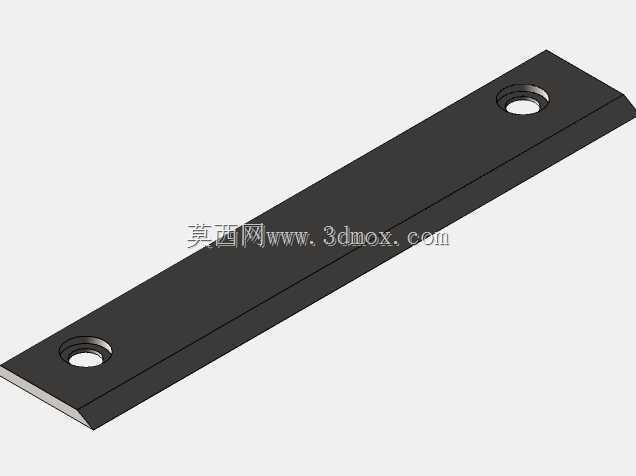

　　又能避免破碎过程中物料飞溅造成安全隐患，进料通道的倾斜角度经过反复校核，能够保证物料依靠自重和切削辊的拉力顺畅进入切削区域，不会出现物料卡滞、空转的问题。切削腔内部采用动刀配合定刀的剪切结构，动刀通过刀座固定在旋转主轴上，刀片采用可拆换设计，磨损后只需松开紧固螺栓即可更换刀片，不需要整体拆解切削腔，大幅降低了日常维护的工作量；定刀固定在切削腔侧壁，与动刀之间的间隙可以通过调节螺栓进行微调，保证不同硬度的物料都能获得稳定的切碎效果，间隙调整范围覆盖0.5mm到3mm，可根据目标物料的破碎粒度需求灵活设置。动力传动部分采用皮带轮减速传动结构，动力输入端配套通用型动力单元安装位，既可以适配电动机作为固定作业场景的动力源，

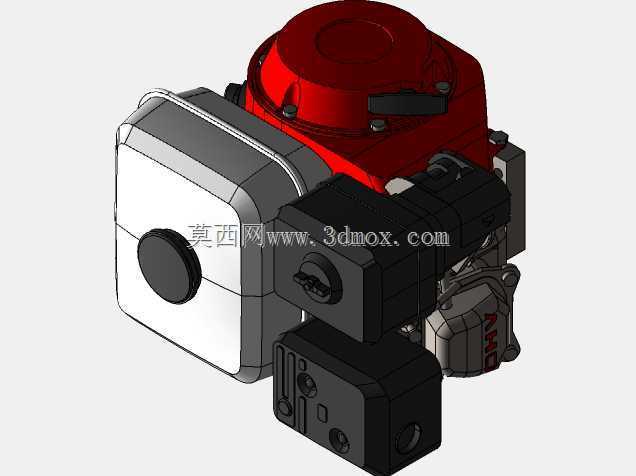

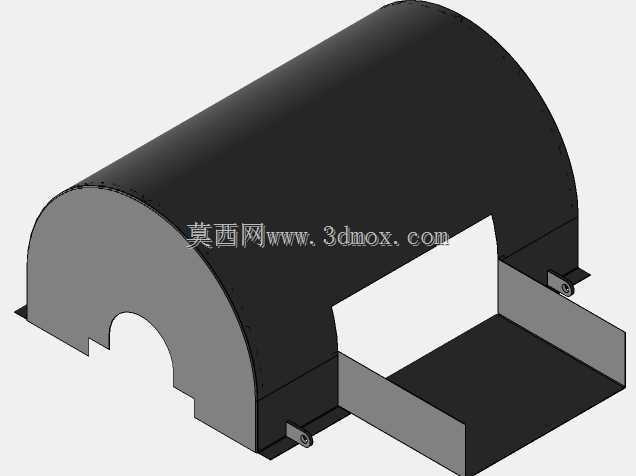

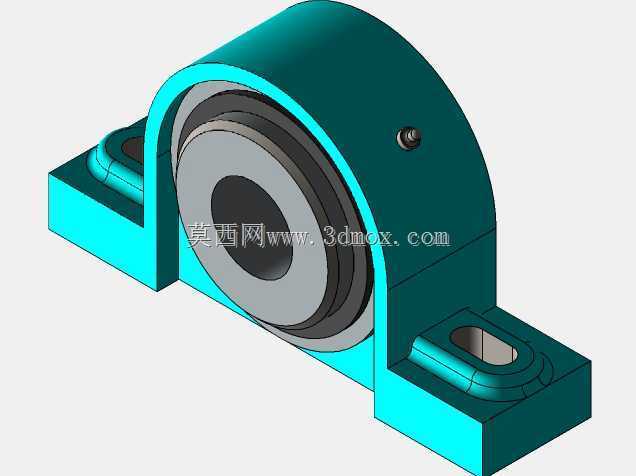

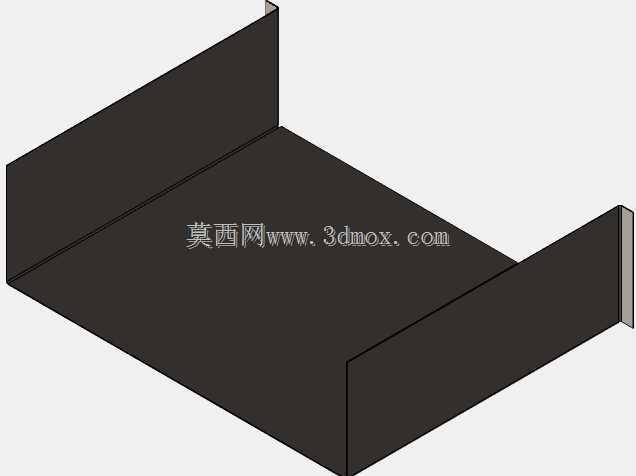

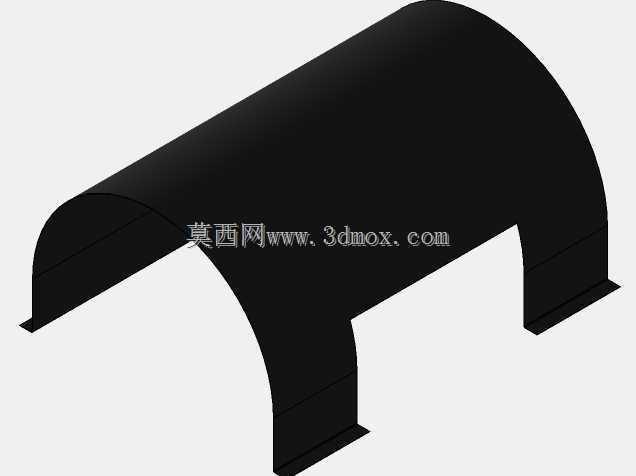

　　也可以适配小型柴油机、汽油机满足无供电区域的野外作业需求，皮带轮外侧设置有全封闭的安全防护罩，避免传动部件外露引发安全事故，防护罩采用快拆结构，日常检查皮带张紧度、更换皮带时不需要完全拆解防护罩，只需松开侧边的固定卡扣即可掀开操作。机架部分的焊接结构做了应力释放处理，所有承重位置都设置有加强筋板，长时间重载作业下不会出现机架变形、焊缝开裂的问题，主轴两端采用带座轴承固定，轴承座与机架之间设置有调整垫片，可补偿加工和装配过程中产生的形位公差，保证主轴转动的同轴度，降低运转过程中的振动和噪音。出料位置设置有倾斜的导料槽，导料槽的角度设计刚好让切碎后的物料依靠自重滑出，可直接对接收集袋或者物料输送装置，不需要额外设置出料推送机构，

　　简化了整体结构的同时降低了故障概率。设备的切削腔上方设置有可开合的上盖，上盖与机架之间采用铰接连接，日常清理切削腔内部残留物料、检查刀片磨损情况时，只需松开上盖的锁紧卡扣即可掀开上盖，操作空间充足，不需要借助特殊工具即可完成日常维护作业。在设计过程中充分考虑了农用场景的使用环境，所有外露的紧固件都采用防锈处理，非加工表面做了喷涂防护，能够适应田间高湿度、多粉尘的作业环境，不会因为短时间的雨淋或者扬尘导致部件锈蚀、卡滞。整机的重心控制在机架中心偏下位置，作业过程中即使切削硬质物料产生振动，也不会出现设备倾翻的风险，不需要额外加装配重块即可保证作业稳定性。操作位置设置在设备侧方，与进料口保持足够的安全距离，操作人员只需要将待处理物料送入进料口即可，不需要将肢体靠近切削区域，配合进料口的防护挡板，能够充分保障操作安全。这款设备的结构设计充分平衡了作业效率、制造成本和维护难度，所有零部件都采用通用标准件，易损件采购替换方便，适合小规模农业生产场景下的物料破碎处理需求，建模过程中对所有装配关系都做了干涉检查，各个运动部件的运动行程都预留了足够的安全间隙，直接用于生产制造时不需要做大幅的结构调整，可直接作为结构设计参考或者样机试制的三维依据。
