苹果iPhone5S智能手机外观结构三维建模

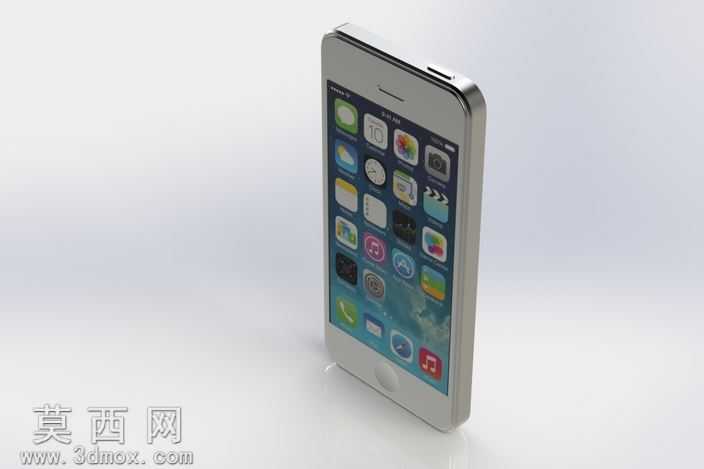

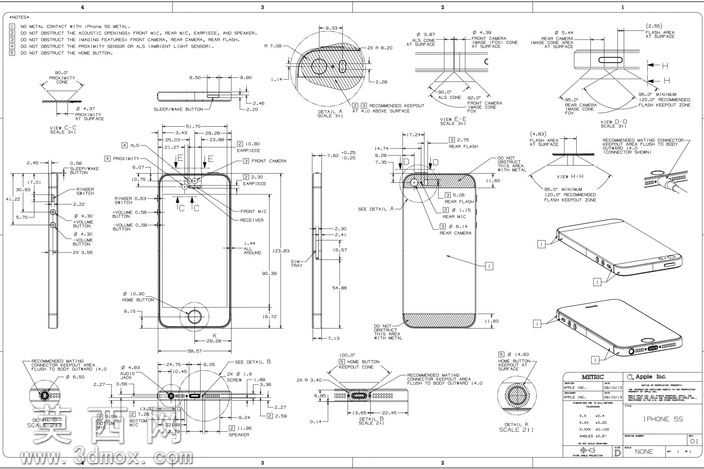

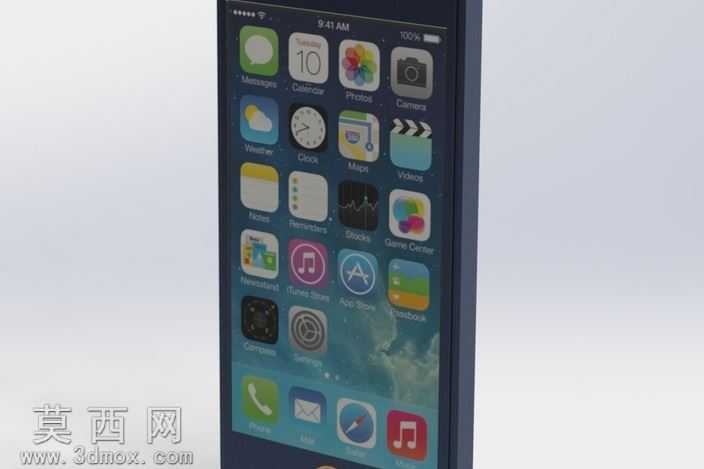

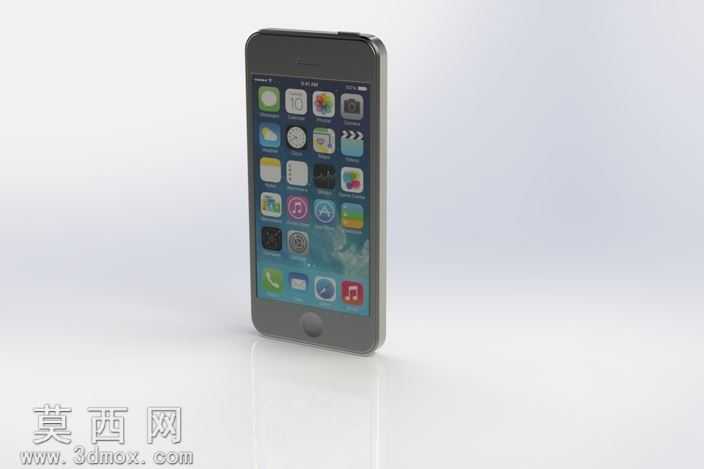

本作品为苹果iPhone5S智能手机的三维数字化建模成果，建模过程严格参照该机型官方发布的外观尺寸与结构细节，依托SolidWorks三维建模平台完成全流程制作，完整还原了这款经典智能手机的外观特征与结构比例。建模初期先梳理机身整体轮廓参数，以精准的草图绘制确定机身正面、侧面、背面的基础轮廓线，通过拉伸、放样、倒角等基础特征命令构建机身主体基础曲面，针对iPhone5S标志性的平直金属中框，采用多段曲面拼接与圆角过渡处理，精准还原中框与前后玻璃面板的衔接弧度，避免出现生硬的棱角断层，还原真机握持处的圆润过渡质感。正面建模部分，细致还原了前置摄像头、听筒开槽、圆形Home键的位置与尺寸，对屏幕区域的玻璃面板做了分层处理，区分表层玻璃与下方显示区域的结构层次，屏幕内的图标区域通过贴图映射实现拟真效果，还原iOS系统经典的图标排布视觉特征。背面建模部分，精准还原后置摄像头与双色温闪光灯的凸起结构，对摄像头边缘的金属保护圈做了独立特征建模，还原其细微的凸起高度与倒角细节，背面的苹果标识采用凹陷浮雕特征处理，还原真机标识的细腻触感层次。材质渲染阶段，为金属中框赋予深空灰铝合金材质，调整材质的金属度、粗糙度与反射参数，模拟阳极氧化铝合金的细腻磨砂金属质感，避免过度反光造成的塑料感；前后玻璃面板赋予高透光玻璃材质，添加轻微的环境反射与折射参数，还原康宁大猩猩玻璃的通透质感与表面疏油层的微弱漫反射效果；屏幕显示区域调整自发光参数，模拟屏幕点亮时的均匀发光效果，Home键部分单独赋予蓝宝石玻璃材质，还原其高硬度高通透的视觉特征。建模过程中对机身侧边的按键结构做了精细化处理，包括音量键、静音拨片、电源键的独立开槽与按键实体建模，还原按键与中框之间的细微缝隙，底部的扬声器开孔、麦克风开孔、Lightning接口均按照真实尺寸阵列排布，保证开孔的大小、间距完全符合真机参数，耳机接口部分也做了内凹结构处理，还原接口内部的层次结构。整体建模严格遵循1:1比例还原，所有特征均采用参数化建模方式搭建，各部分结构可单独编辑调整，曲面建模过程中反复进行曲率检查，避免出现曲面褶皱、破面问题，渲染阶段搭建了简洁的影棚环境光，通过多盏区域光调整光影层次，突出机身金属中框的质感与玻璃面板的通透感，最终呈现的渲染效果完整还原了iPhone5S作为经典智能手机的精致外观与工业设计质感，可用于数码产品外观展示、结构参考、工业设计教学等相关场景。
