双缸卧式往复式蒸汽机结构设计方案

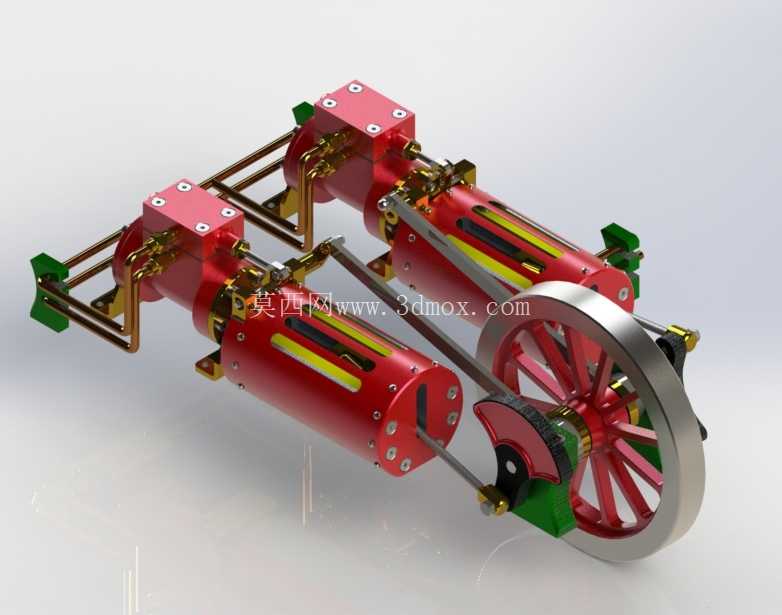

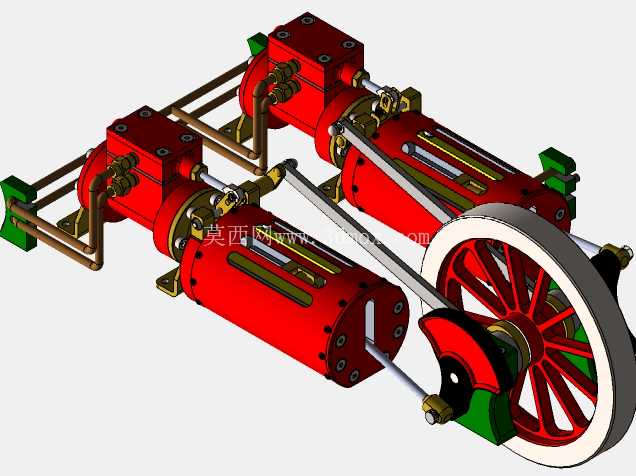

　　在小型动力演示装置、复古动力设备改造以及教学实训教具的应用场景中，这类双缸卧式蒸汽机的结构设计始终是机械原理落地的典型载体。不同于大型工业蒸汽动力机组的复杂管路布局，这套卧式双缸结构将动力输出端直接集成在机组中部，两个平行布置的气缸通过共用的曲柄连杆机构将活塞的往复直线运动转化为飞轮的旋转扭矩，整套动力传输路径没有冗余的传动环节，能最大限度减少运动过程中的能量损耗。从实际用途来看，这类结构既可以作为热能动力转换原理的具象化演示载体，帮助实训人员直观理解曲柄连杆机构的运动死点规避逻辑、双缸错相位配气的动力输出平顺性原理，也可以经过参数适配后作为小型复古动力装置的核心动力单元，适配低转速大扭矩的负载场景。

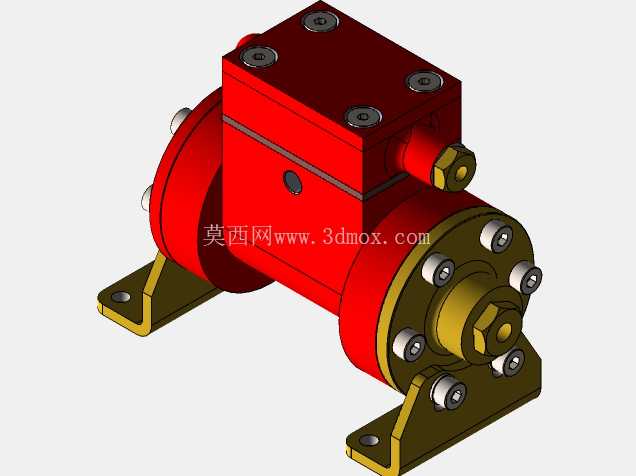

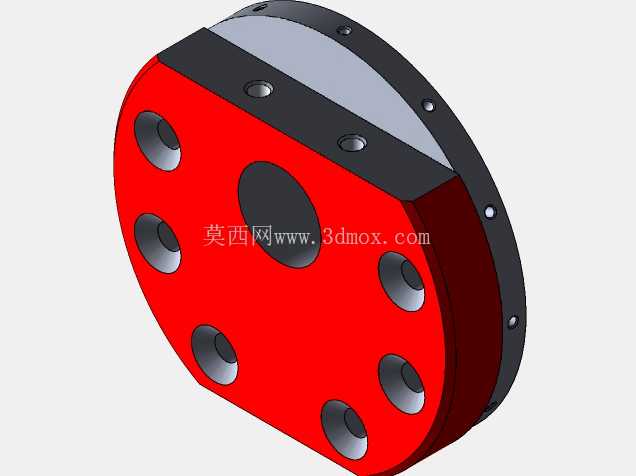

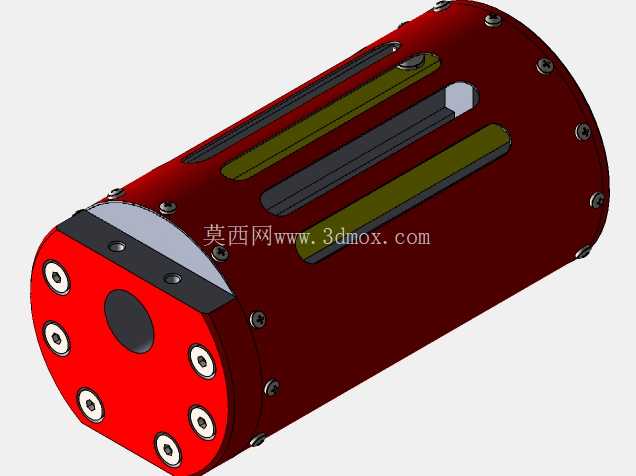

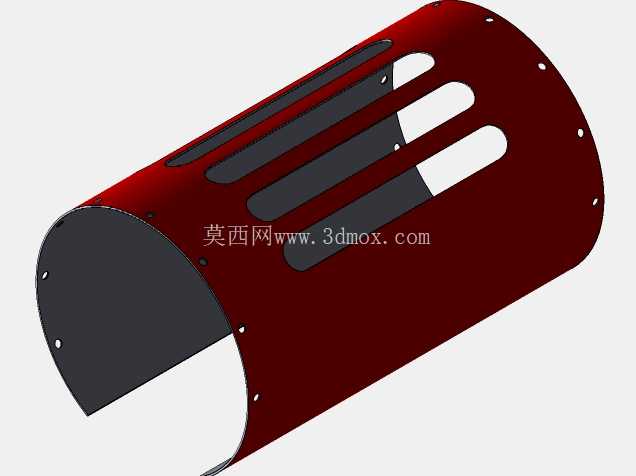

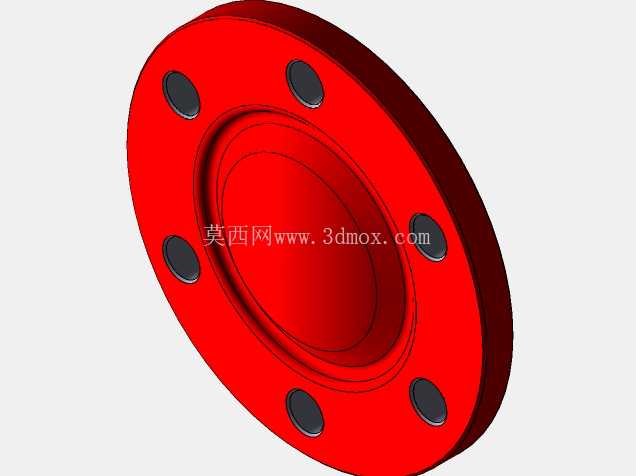

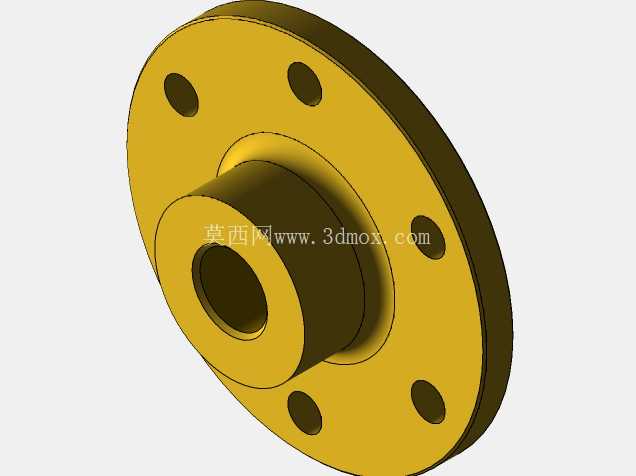

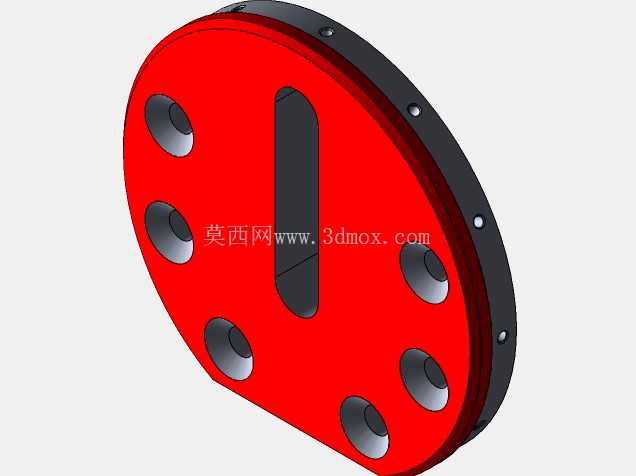

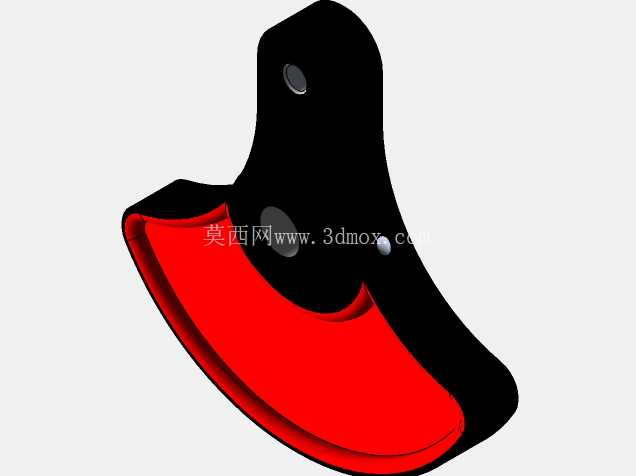

　　设计过程中首先要考虑的是双缸的相位差设置，两个气缸的曲柄销在主轴上呈90度夹角布置，这种布局能彻底规避单缸蒸汽机在上止点、下止点位置出现的启动死点问题，无论飞轮停在任何角度，只要通入蒸汽驱动活塞，总有一个气缸的曲柄处于有效做功行程区间，能保证机组顺利启动，同时双缸交替做功的模式能让输出扭矩的波动幅度降低40%以上，大幅减少飞轮运转过程中的振动。气缸部分采用卧式平行安装布局，两个气缸的中心距严格匹配连杆的运动摆角范围，避免连杆在运动过程中与气缸端盖、机身支架出现运动干涉，气缸外壁预留的散热槽结构，能在机组运转过程中通过空气对流带走缸壁多余热量，避免缸内蒸汽过早冷凝影响做功效率。

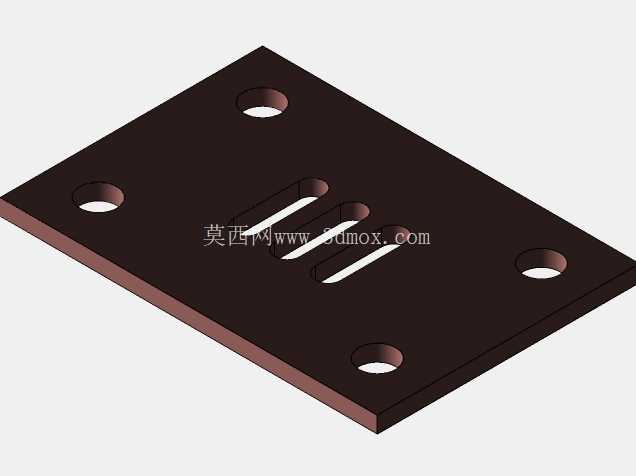

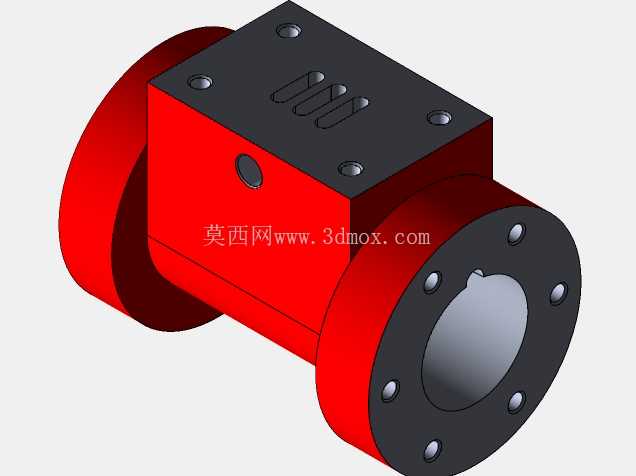

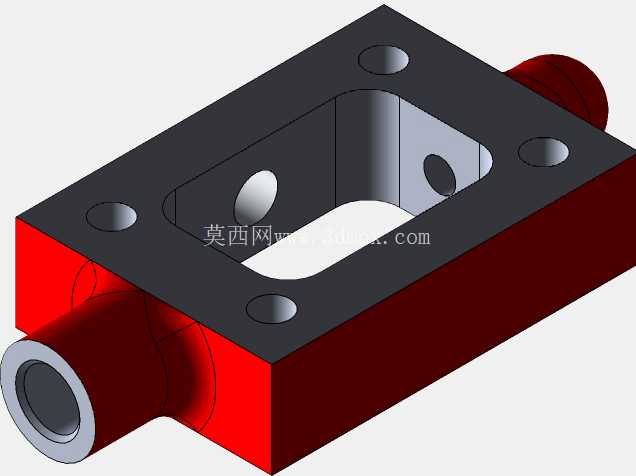

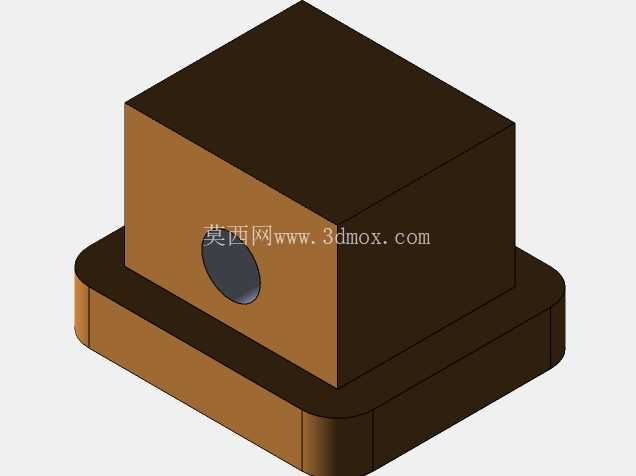

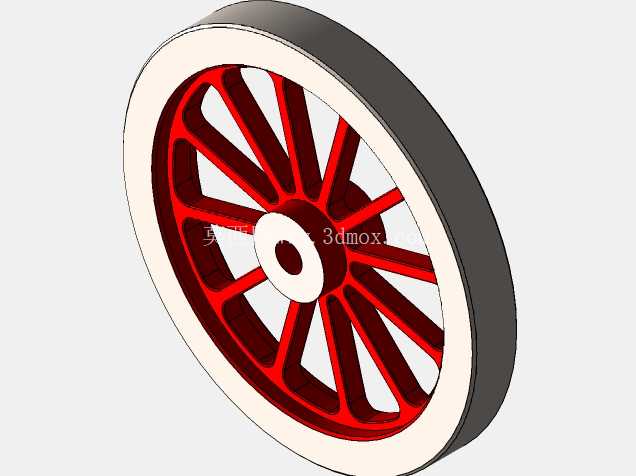

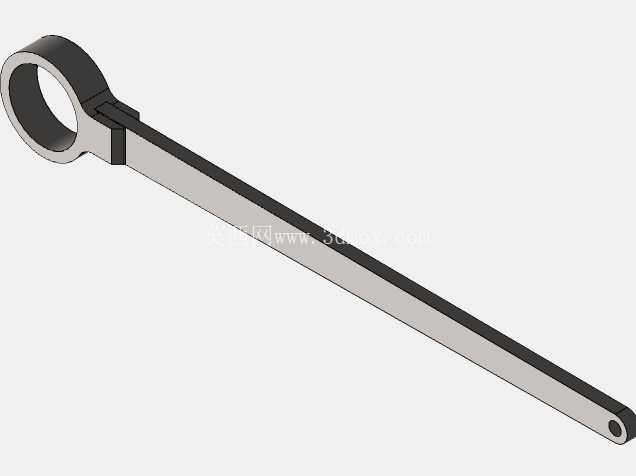

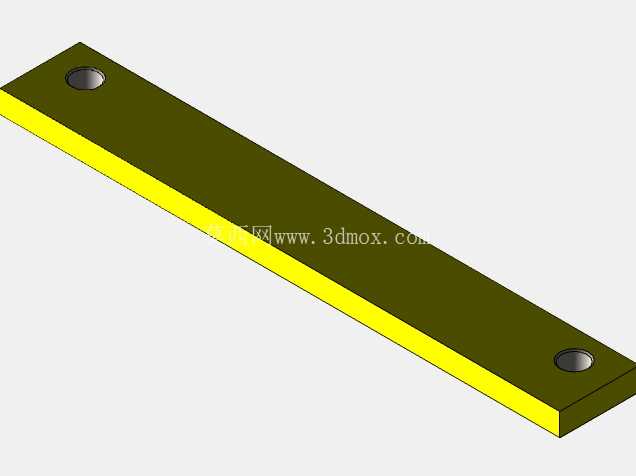

　　配气机构采用滑阀式配气结构，与每个气缸对应的滑阀室通过联动杆与主轴上的偏心轮连接，偏心轮的安装角度与对应气缸的曲柄相位精准匹配，能在活塞运动到对应行程端点时自动切换蒸汽进气、排气的通路，保证配气正时与活塞运动节奏完全同步。飞轮采用大直径轮缘结构，轮缘部分的质量占整个飞轮质量的70%以上，这种大转动惯量设计能储存做功行程的多余能量，带动曲柄连杆机构顺利越过排气、压缩行程，保证输出转速的稳定性，飞轮与主轴之间采用平键连接传递扭矩，键槽的位置经过动平衡校准，避免高速运转时出现偏心振动。

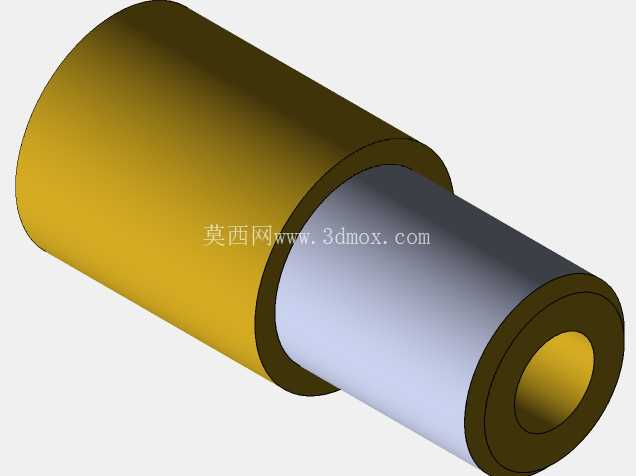

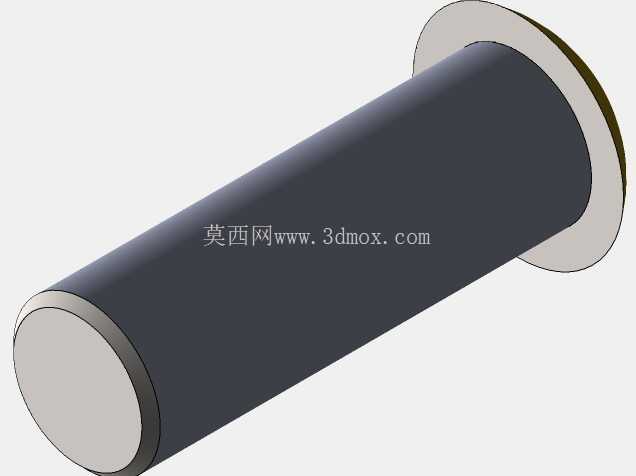

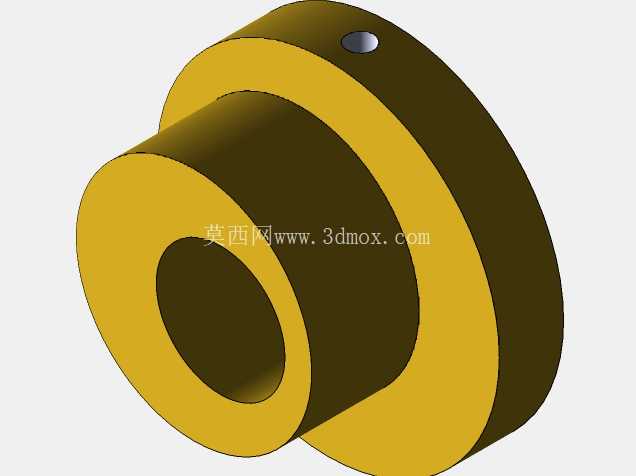

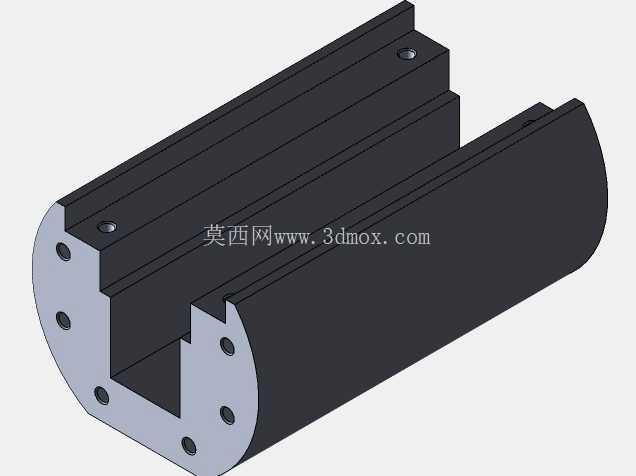

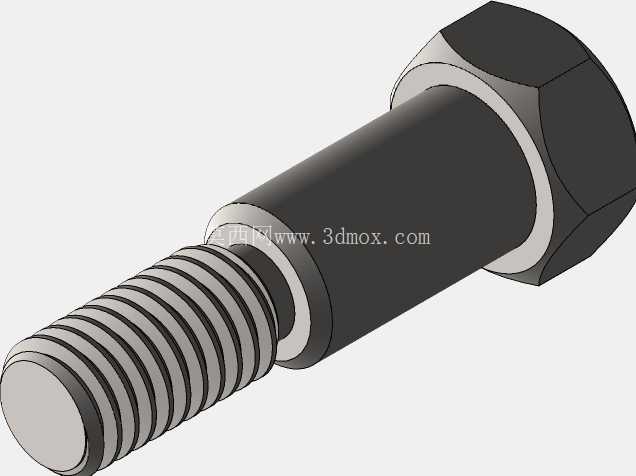

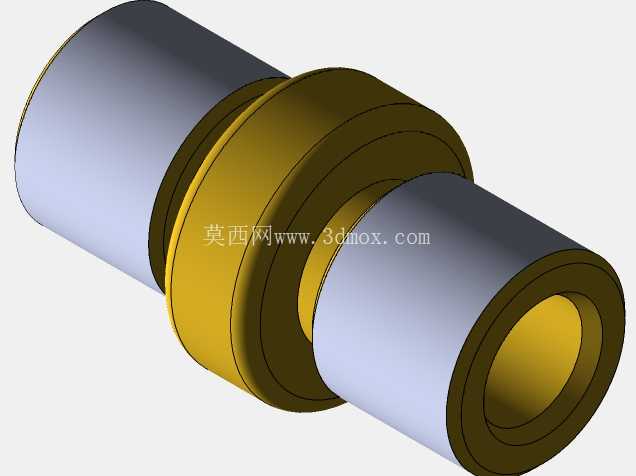

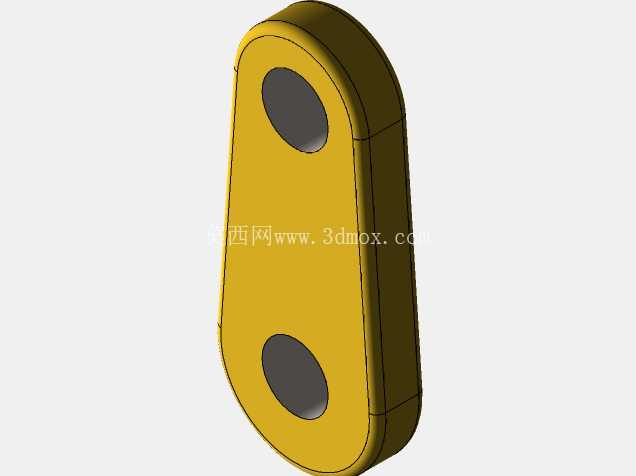

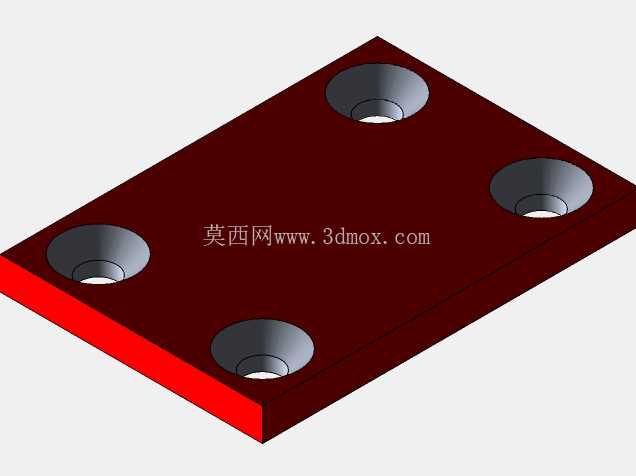

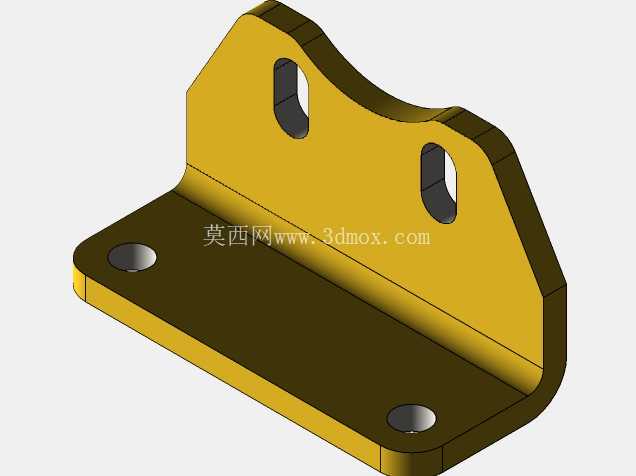

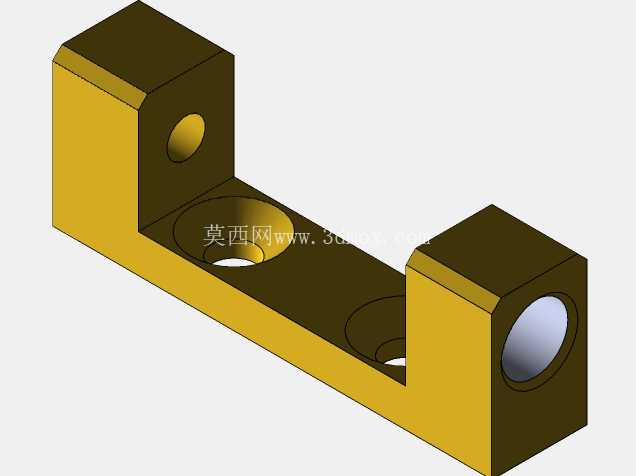

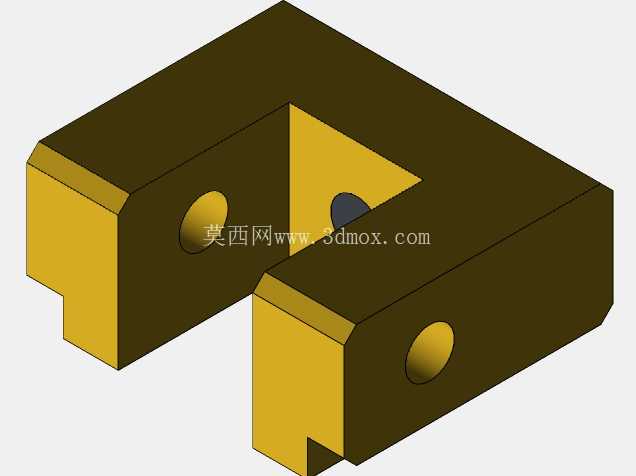

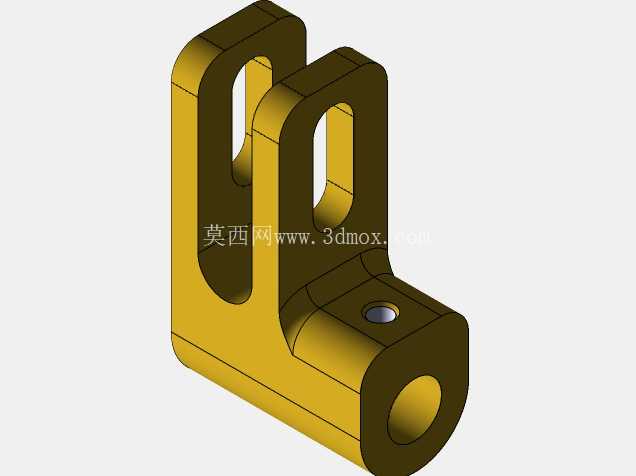

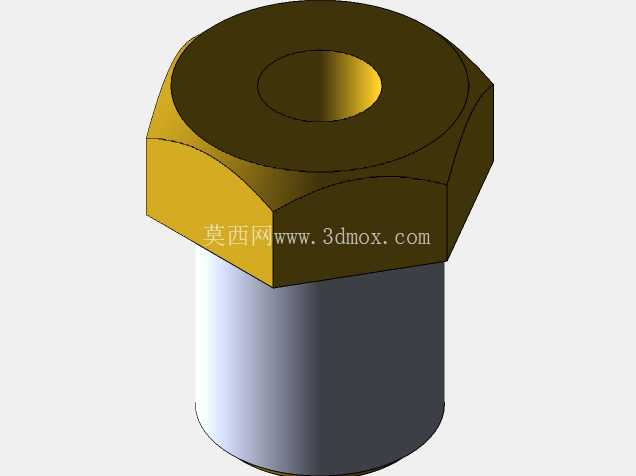

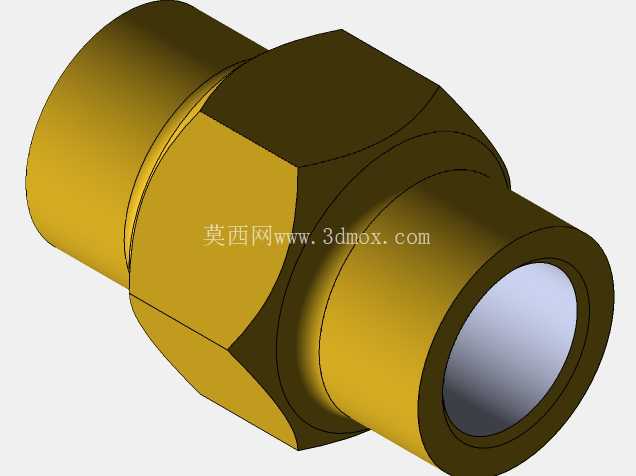

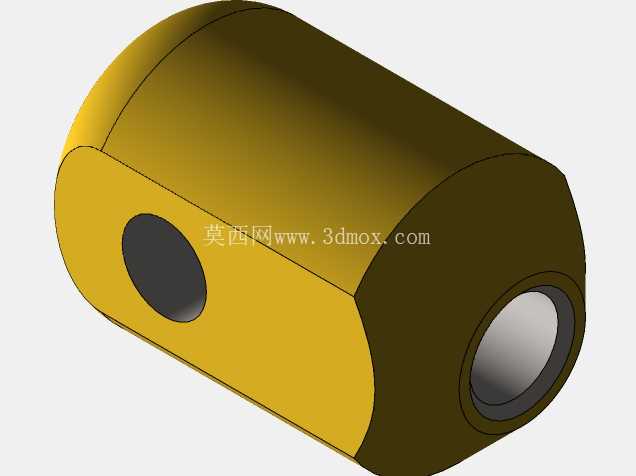

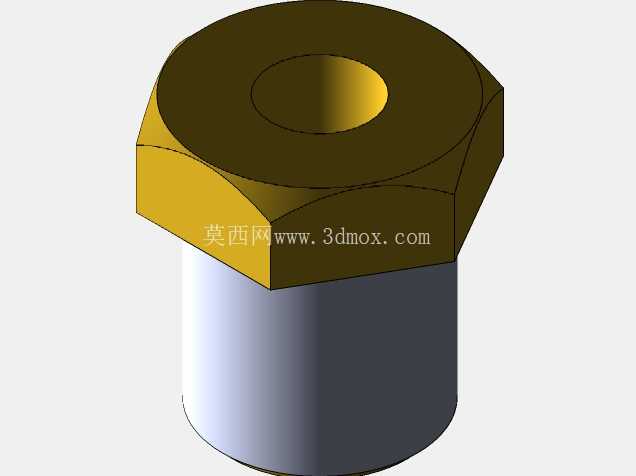

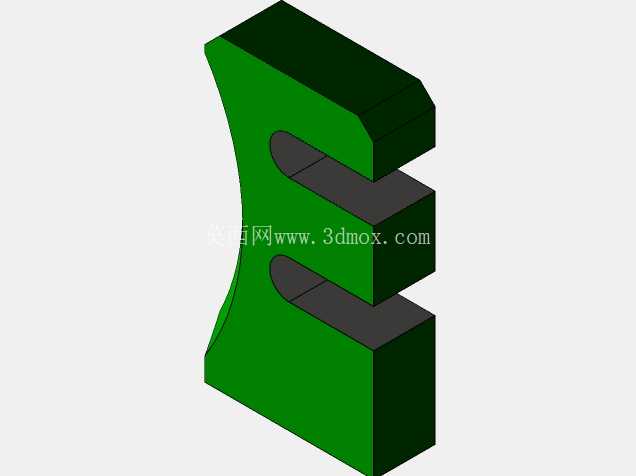

　　安装边界方面，整套机组的底部支架采用一体式焊接框架结构，四个安装脚的位置预留了标准螺栓安装孔，安装孔的中心距按照通用小型动力底座的安装规范设置，能直接适配多数现有小型动力设备的安装位，不需要额外制作转接支架。气缸的进气口统一布置在机组同侧，方便外接蒸汽管路时统一排布管线，排气口则布置在气缸下部，能让冷凝水随废气一同排出，避免缸内积液影响活塞运动。连杆两端的连接孔都采用铜套衬套结构，能减少运动过程中的磨损，衬套与销的配合间隙控制在0.02-0.05mm区间，既保证运动灵活性，又不会因为间隙过大产生冲击噪音。

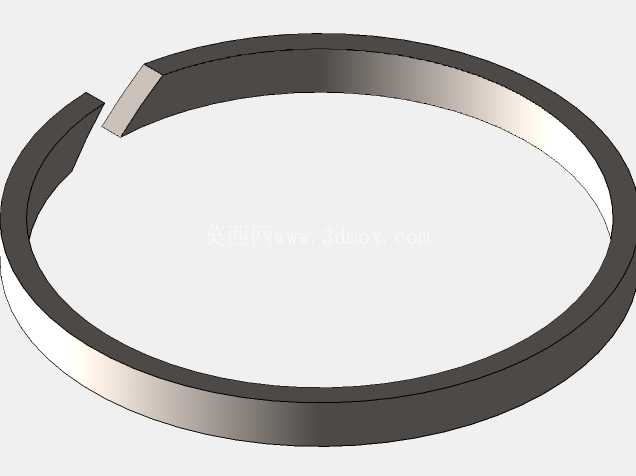

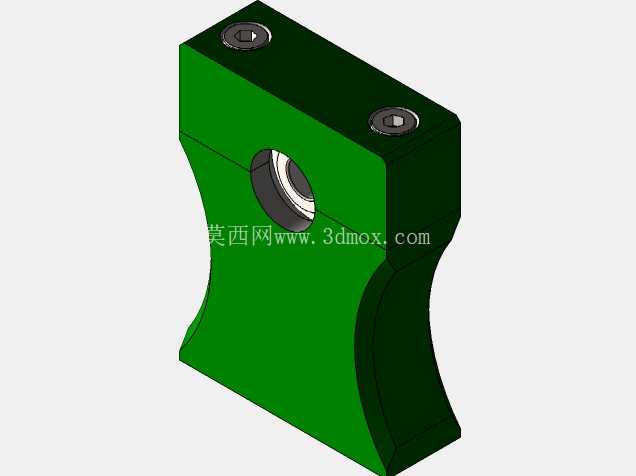

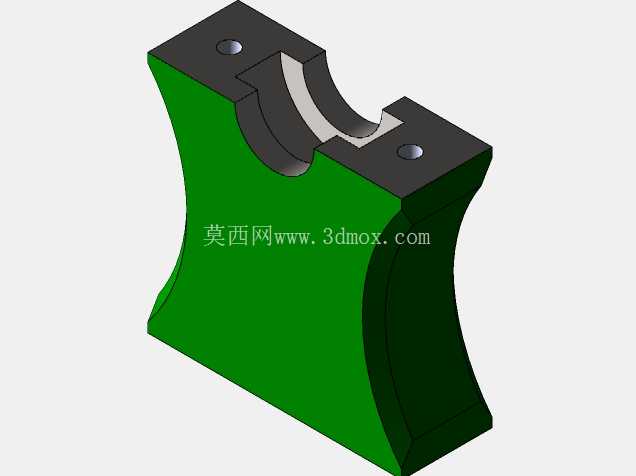

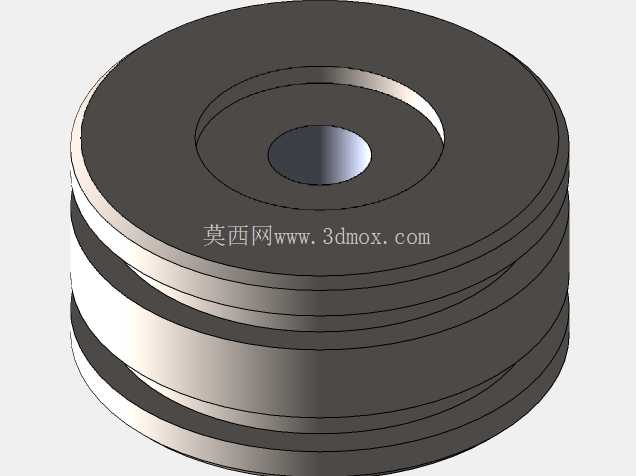

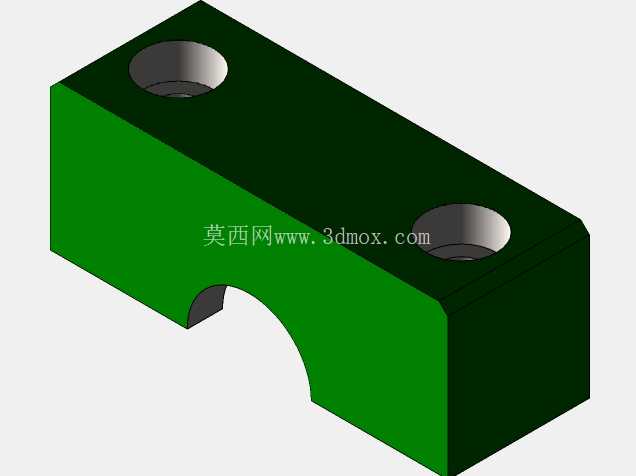

　　从结构细节来看，活塞与气缸壁之间采用活塞环密封，活塞环的开口间隙按照热胀冷缩的余量设置，避免机组升温后活塞环卡滞在缸内。主轴的支撑点设置在飞轮两侧以及两个气缸的端盖位置，多点支撑的结构能减少主轴的挠度变形，保证长期运转过程中主轴的回转精度。整套结构的所有运动部件都没有采用复杂的异形结构，多数零件都是规则的回转体或者板类结构，加工难度低，普通的车、铣、钻设备就能完成全部零件的加工，适合作为机械加工实训、装配实训的载体，装配过程中只需要按照配气相位校准偏心轮与曲柄的相对角度，就能保证整套机构正常运转，不需要复杂的调试工序。
