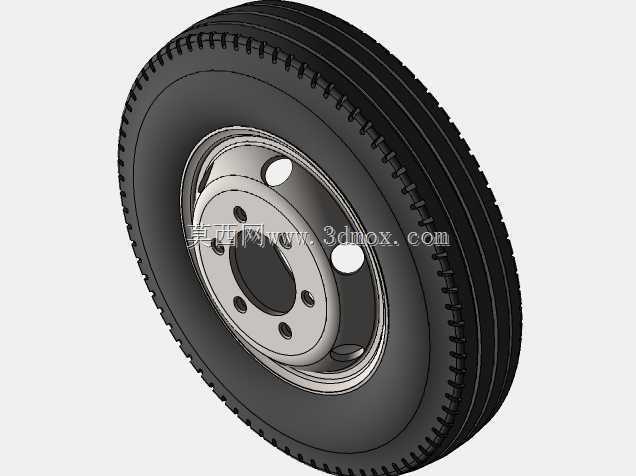

商用车行走系统的轮端部件直接决定整车承载能力与行驶稳定性,6.50R16规格的车轮总成常见于轻卡、城乡配送货车、中型客车以及低速工程作业车辆的非转向驱动桥与随动桥配置中,这类车轮需要兼顾铺装路面的高速行驶耐磨性能,同时要适配非铺装路面的抗冲击需求,在县域物流、农资运输、市政作业等场景中应用占比极高。从结构设计来看,该车轮采用钢制轮辋与子午线轮胎的组合方案,轮辋为多螺栓孔安装结构,中心定位孔与车桥轴头的配合公差控制在过渡配合区间,避免高速行驶时轮端出现径向跳动;螺栓孔的分布圆直径严格匹配对应车型的车桥法兰参数,安装时螺栓的拧紧力矩需要按照整车厂要求对角分步施加,防止轮辋安装面受力不均导致的早期变形。轮胎部分采用纵向为主的胎面花纹设计,
三条主排水沟槽可以在湿滑路面快速破除水膜,降低雨天行驶的水滑风险,胎肩位置的细碎花纹块则可以提升非铺装路面的抓附能力,胎体采用多层帘线结构设计,额定承载能力适配总质量4.5吨级的轻卡车型,轮胎充气后的断面宽度与轮辋宽度的匹配比符合商用车轮端设计规范,避免出现胎圈脱层、轮辋磨损胎侧的问题。在三维建模过程中,首先需要确定轮辋的轮廓基准,以轮辋中心安装面为轴向定位基准,中心孔轴线为径向基准,先绘制轮辋的滚压成型截面轮廓,通过旋转特征生成轮辋基体,再对螺栓孔、气门嘴过孔进行切除特征处理,轮辐部分的通风孔采用等角度阵列排布,既可以满足制动系统的散热需求,也能平衡轮辋的旋转惯量,降低高速行驶的动不平衡量。轮胎部分的建模需要还原胎面花纹的细节,
先绘制单节距的花纹截面,通过环形阵列生成整周胎面花纹,胎侧的弧度与轮辋胎圈座的配合位置需要做贴合处理,还原实际装配后的状态,避免出现干涉间隙。从安装边界来看,该车轮的偏距参数适配对应车型的轮距设计要求,安装后轮胎外侧与翼子板的间隙满足满载跳动时的运动包络要求,不会出现轮胎擦碰翼子板、车架纵梁的问题;制动鼓与轮辋内腔的间隙也经过校核,连续制动时制动鼓的热膨胀量不会触碰轮辋内壁,同时轮辋的通风孔可以引导行驶气流带走制动鼓表面的热量,降低制动系统的热衰退风险。在实际使用场景中,这类车轮的维护需要重点关注胎面花纹的磨损深度,当花纹剩余深度低于1.6毫米时需要及时更换轮胎,轮辋的安装面如果出现锈蚀、磕碰变形,需要先处理平整再进行安装,
否则会导致车轮高速抖动,影响行驶安全性;轮胎充气压力需要按照载荷要求调整,长期重载工况下可以适当提高0.1-0.2bar的充气压力,避免胎体过度变形生热。建模过程中对轮辋的壁厚做了等比例还原,轮辋滚压成型的圆角位置没有做尖锐处理,符合实际冲压工艺的成型特性,轮胎的胎圈部分做了加厚处理,还原实际轮胎的内部钢丝圈结构位置,方便后续做有限元分析时赋予对应的材料属性,模拟轮胎接地压力分布、轮辋受力变形等仿真场景。对于整车设计人员来说,该车轮模型可以直接导入整车装配环境,用于校核轮端运动间隙、布置轮边附件,也可以用于制作维修手册的爆炸视图、装配工艺演示动画,帮助一线维修人员理解轮端的装配关系;对于配件生产企业来说,模型的参数化特征可以快速调整螺栓孔分布、轮辋偏距等参数,快速衍生出适配不同车型的同规格车轮产品,缩短新品开发的建模周期。
