汽车传动用十字万向螺旋桨轴结构

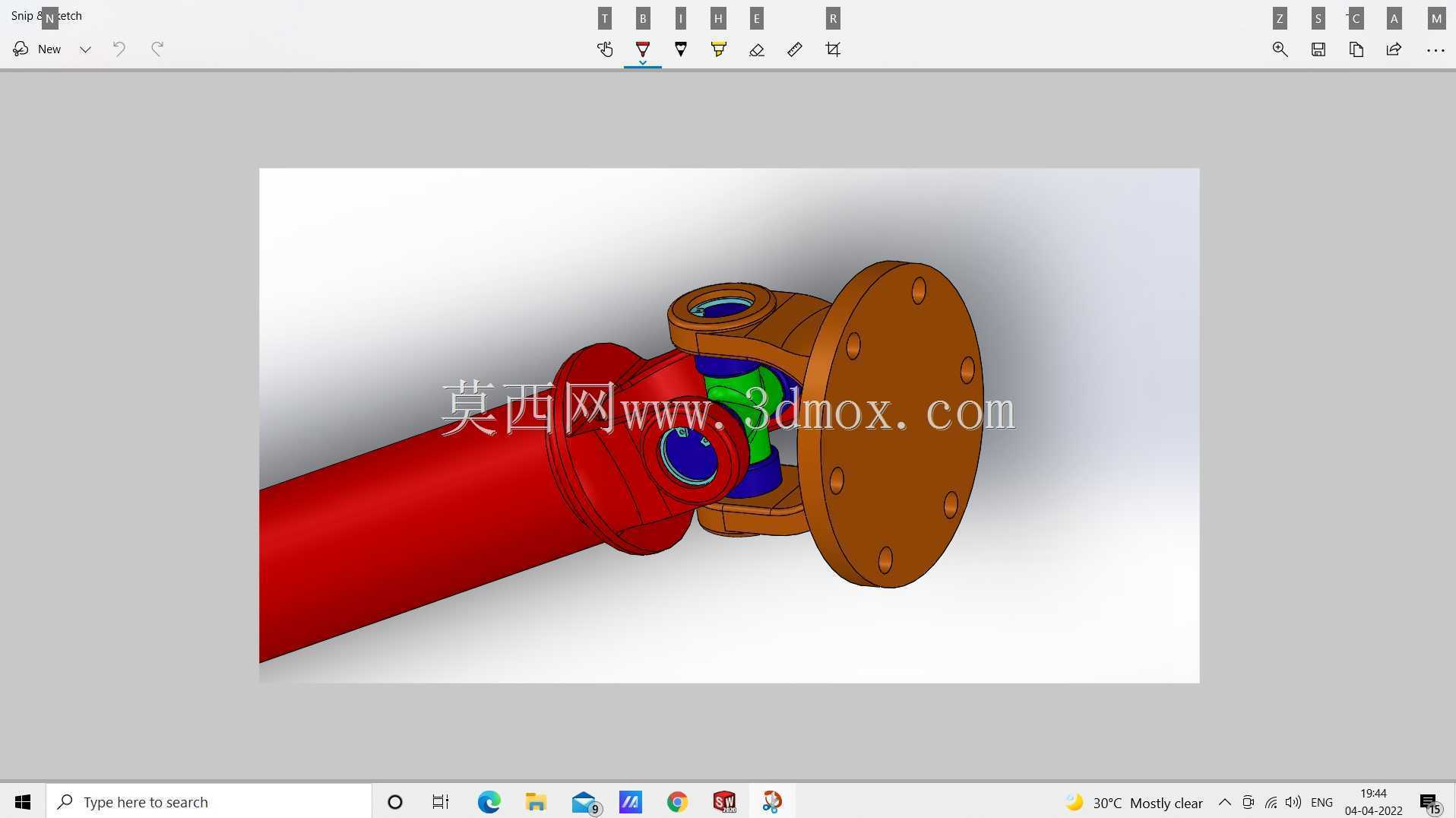

　　在商用车、乘用车辆以及部分非道路移动机械的底盘传动系统中，这类带十字万向节的传动轴是连接动力输出端与驱动桥的核心部件，主要承担变速箱输出扭矩向驱动轮端传递的作用，能够补偿底盘布置中动力端与负载端之间的轴向、角度偏移，抵消车辆行驶过程中悬架跳动带来的相对位移，避免传动系统出现卡滞、附加载荷过大的问题。从结构设计来看，该部件采用分体式布局，一端为带螺栓孔的圆形连接法兰，法兰端面做了平整加工处理，圆周均布的安装孔可直接与变速箱输出法兰、差速器输入法兰通过螺栓刚性连接，法兰盘的厚度、孔位分布均匹配主流商用车传动接口的安装边界，安装时无需额外加工转接件即可完成适配。中间的十字轴万向节部分做了分体式耳座设计，耳座与轴管、法兰端分别焊接为一体，

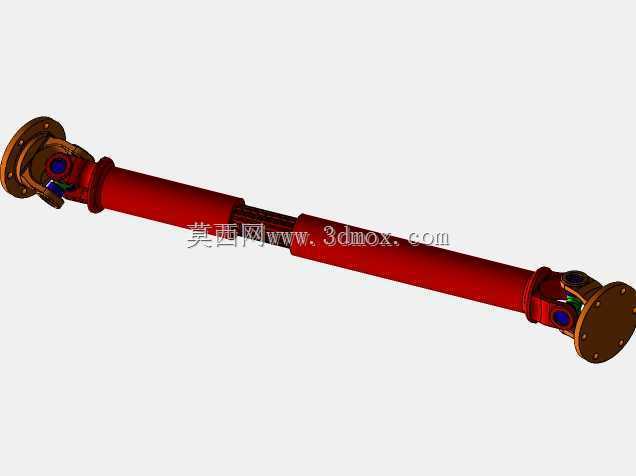

　　十字轴的四个轴颈内嵌滚针轴承结构，轴承端设置密封端盖，可阻挡行驶过程中泥水、粉尘进入轴承摩擦副，延长万向节的维护周期，十字轴的摆动角度设计预留了足够余量，可满足车辆满载跳动、转向过程中最大角度偏移的传动需求，不会出现传动死点。长轴管部分采用厚壁无缝钢管结构，轴管外径根据传递扭矩的量级做了匹配设计，管壁厚度厚度经过扭转强度校核，可承受额定工况下的最大冲击扭矩，避免急加速、重载起步时轴管出现扭转变形。轴管与万向节耳座的连接位置采用环焊工艺，焊接位置做了应力释放处理，减少长期交变载荷下焊缝开裂的风险。在实际装车场景中，这类传动轴通常会根据底盘轴距做长度匹配，部分长轴距车型还会在传动轴中间增加中间支承结构，固定在车架横梁上，

　　降低长轴的高速转动振动。设计建模过程中，需要重点校核万向节的最大摆角范围，确保在悬架上下极限行程、转向最大角度时，十字轴不会与耳座发生结构干涉，同时要做动平衡仿真分析，对轴管、法兰、万向节的整体转动惯量做配平处理，避免高速行驶时传动轴出现共振，引发底盘异响、部件早期损坏的问题。安装边界方面，法兰端的安装孔位中心距、轴管的最小通过半径都需要与底盘周边的排气系统、燃油管路、车架横梁预留足够安全间隙，避免车辆颠簸过程中传动轴与周边部件发生碰撞摩擦。从功能特性上看，该结构相比固定式刚性传动，可适应多维度的相对位移，传动效率高，结构可靠性强，维护时仅需定期检查万向节轴承的润滑状态、密封件完好度即可，无需复杂的拆解维护。

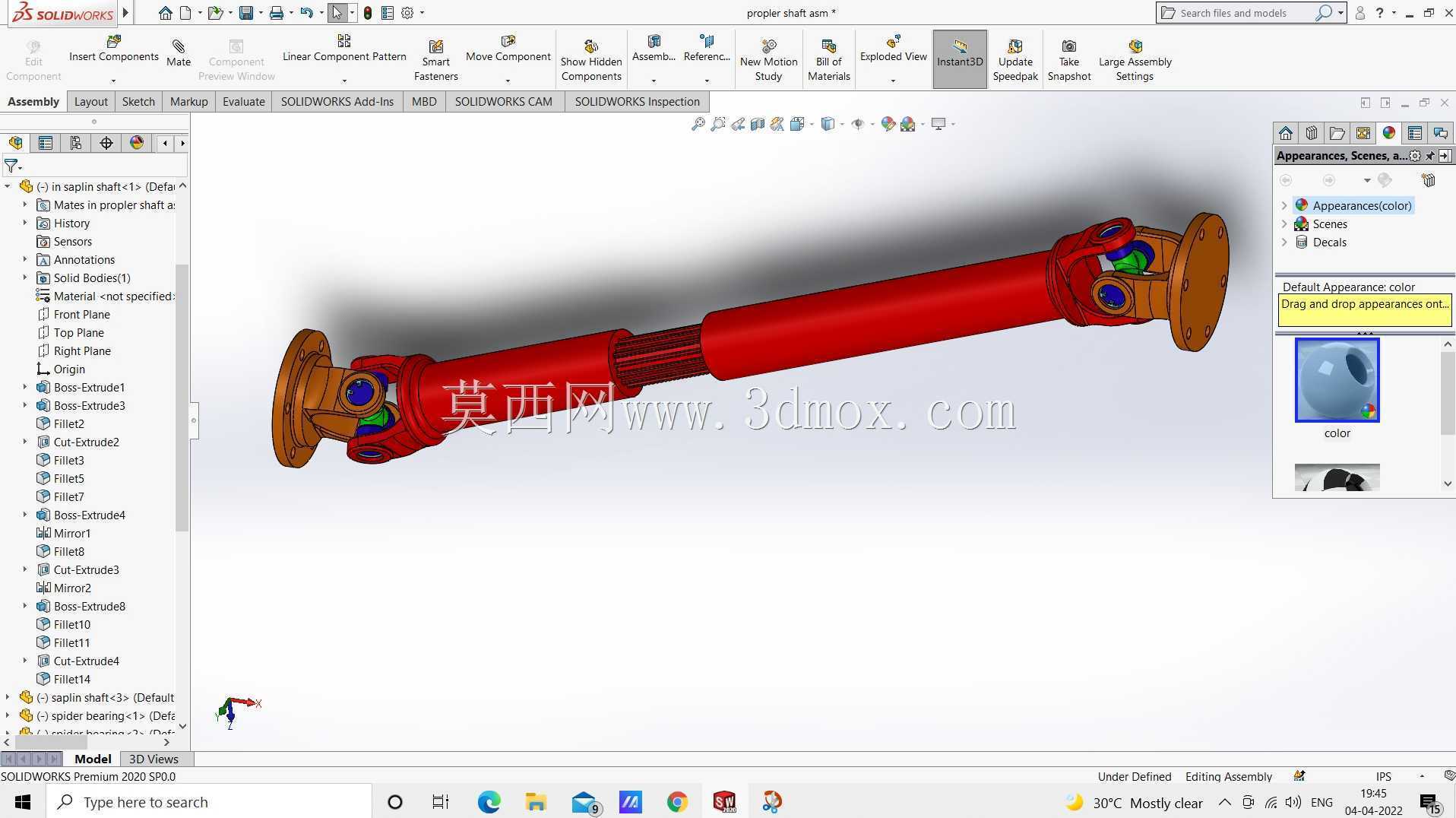

　　建模时对万向节内部的滚针、保持架、密封件都做了等比例还原，可直接用于传动系统的运动仿真，验证不同跳动行程下的传动平顺性，也可用于装配工艺的模拟，确认法兰连接螺栓的操作空间是否满足工装使用要求，避免实际装配时出现螺栓无法拧紧的问题。
