工业级双表式氧气减压调节装置结构

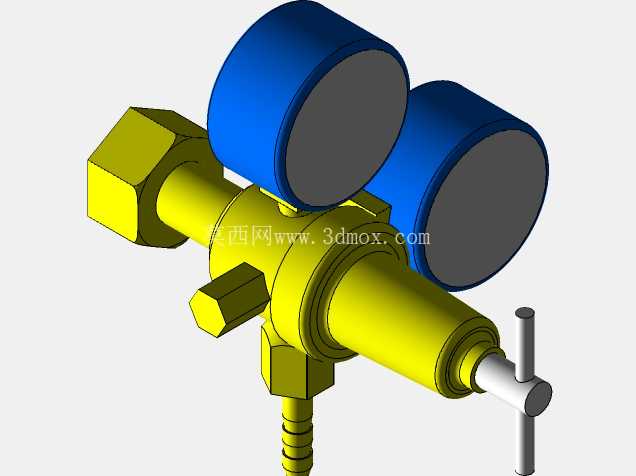

　　在工业气焊、气割作业场景，以及医疗供氧、实验室气体管路配送环节，这类氧气调节装置是高压气源输出端必不可少的核心配套部件，直接对接高压氧气瓶的出口端，将瓶内十几兆帕的高压氧气降压至作业所需的低压区间，同时维持输出压力的稳定，避免高压气体直接冲击下游管路或用气设备引发安全隐患。从结构设计来看，主体采用黄铜锻压成型的流道本体，黄铜材质本身具备优秀的抗氧化性与导气密封性，同时加工切削性能良好，能在保证流道内壁光滑无毛刺的前提下，降低气体流动过程中的阻力损失，也避免长期接触高纯度氧气引发材质氧化脆化的问题。

　　本体左侧设置的内螺纹进气接口，尺寸匹配通用工业氧气瓶的出口外螺纹标准，接口内部集成了金属密封端面，安装时无需额外生料带辅助密封，仅靠接口端面的硬密封即可承受15MPa以上的进气压力，杜绝高压气体泄漏风险。本体上方并列布置的两个压力表，分别承担进气高压检测与输出低压检测的功能，高压表量程覆盖0-25MPa区间，用于实时显示瓶内剩余氧气压力，方便作业人员判断气源余量；低压表量程覆盖0-2.5MPa区间，用于显示调节后的输出压力，两个压力表的接头均采用锥面密封结构与本体连接，可承受频繁的压力波动而不出现渗漏。

　　本体中部的调节腔内部集成了活塞式减压阀芯与调压弹簧结构，通过前端伸出的T型调节杆旋转，可改变调压弹簧的预紧力，进而调整阀芯的开合度，实现输出压力的无级调节，调节过程中压力变化线性平稳，不会出现压力跳变冲击下游设备的情况。本体右侧的出气接口采用外螺纹快插兼容结构，可对接不同规格的输氧软管或硬管接头，接口处设置了过滤挡片，可阻挡管路内可能存在的微小杂质进入下游用气端，避免杂质堵塞焊割炬的细小气孔。本体下方设置的安全泄压阀结构，当输出侧压力超过设定阈值时，泄压阀会自动开启泄放多余压力，避免下游管路超压引发爆管风险，泄压方向垂直向下，不会正对作业人员造成安全威胁。

　　从安装边界来看，整个装置的横向安装尺寸控制在180mm以内，竖向高度含压力表不超过160mm，安装后不会占用过多的瓶阀周边操作空间，调节杆的操作位置处于装置最外端，作业人员佩戴劳保手套也可轻松完成压力调节操作，两个压力表的表盘朝向与进气接口呈45度夹角，安装在氧气瓶上后表盘自然朝向作业人员站立方向，无需侧身即可清晰读取压力数值。建模过程中严格还原了各部件的装配公差配合关系，进气接口与本体的螺纹配合精度、压力表接头的锥面配合角度、调节杆与本体的动密封间隙都按照实际加工公差进行还原，可直接用于装配干涉校验、操作人机工程模拟，也可作为气路系统集成设计时的选型参考模型，帮助设计人员提前确认管路布置的空间余量，避免现场安装时出现部件干涉、操作空间不足的问题。这类调节装置的结构设计经过了长期工业场景验证，所有密封位置均采用无油润滑设计，符合氧气接触部件的禁油要求，避免油脂在高压纯氧环境下发生自燃，从结构根源上保障用气安全。
