车载燃油驻车加热器结构设计

　　这款驻车加热装置主要面向寒区商用车、房车以及特种作业车辆的低温工况使用，核心作用是在发动机未启动状态下为驾驶室提供供暖热源，同时可预热发动机冷却液回路，避免低温冷启动造成的缸套、轴瓦异常磨损，也能减少冬季原地热车的燃油消耗与怠速积碳问题。从结构布局来看，整体采用一体化集成式壳体设计，将燃烧腔、换热芯体、燃油供给管路、循环水泵、控制单元全部整合在压铸铝合金壳体内，既压缩了整体安装占用空间，也能减少外部管路连接点，降低长期使用后的渗漏风险。

　　在安装边界设计上，主体壳体的安装支耳采用对称式布局，预留的螺栓孔位适配多数商用车底盘纵梁、驾驶室后方预留安装位的通用孔距，不需要额外制作大规模转接支架，安装时仅需注意进排气接口的朝向，保证燃烧废气能顺畅排出车外，同时进气口避开车辆行驶时的泥水飞溅区域。进出水接口采用快插式结构设计，适配车辆暖风水管的通用管径，接入原车冷却液回路时不需要大规模改动原有管路，仅需在暖风进水管路串接即可，电路接口采用防水接插件，适配车载12V/24V供电体系，控制信号可对接原车CAN总线，也可独立加装遥控、定时启动模块。

　　功能设计层面，燃烧腔采用耐热不锈钢冲压焊接结构，换热段采用翅片式流道设计，能让燃烧产生的热量与冷却液充分换热，换热效率可满足-40℃环境下10分钟内将驾驶室温度提升至舒适区间，同时将发动机冷却液预热至60℃以上，保证发动机启动时机油流动性达到正常工作要求。设备的进油接口适配车辆原车油箱取油，内置的燃油计量泵可精准控制喷油量，根据设定温度自动调节燃烧功率，避免过度耗油，同时内置的过热保护、熄火保护、电压异常保护模块，可在出现异常工况时自动切断燃油供给，避免安全隐患。

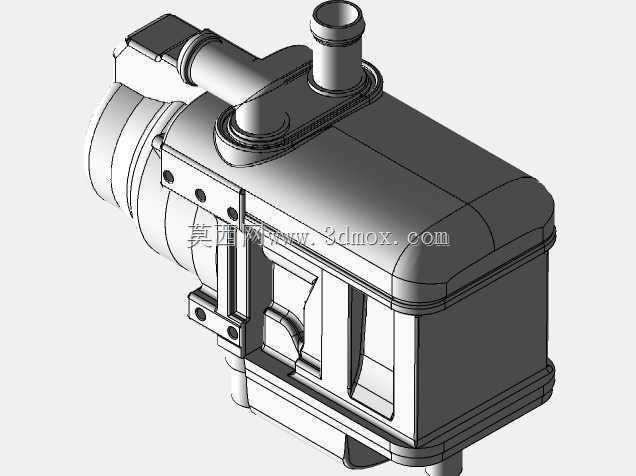

　　从三维建模的结构细节来看，壳体的分型面设计充分考虑了压铸工艺的拔模角度，所有加强筋的布局既保证了壳体的抗振强度，也避免了压铸时出现壁厚不均导致的缩孔问题，外部的管路接口都做了加强筋补强，应对车辆行驶过程中的持续振动不会出现接口断裂问题。顶部的排气接口与助燃风接口采用同轴式布局，可搭配专用的同轴进排气管路，仅需在车身开一个直径不大的安装孔即可完成进排气的穿舱安装，减少车身开孔的密封工作量。侧面的电气接插件位置做了下沉式设计，接插件安装后可低于壳体表面，避免车辆行驶中飞溅的硬物直接撞击接插件造成损坏。

　　在实际选型匹配时，需要根据车辆驾驶室空间大小、发动机排量选择对应功率的型号，这款结构的加热功率覆盖5kW区间，适配多数轻卡、中型房车以及小型工程车辆的使用需求，安装时需要注意设备与周边燃油管路、电气线路的安全间隙，保证设备表面的散热空间，避免周边塑料、橡胶件长期受高温烘烤出现老化。设备的循环水泵采用离心式结构，内置在壳体进水端，可克服暖风水路的流阻，保证冷却液在回路中正常循环，不需要额外加装辅助水泵，简化了安装步骤。燃烧排气端的接口预留了消音器安装位，可根据安装位置的NVH需求选装排气消音器，降低工作时的排气噪音，避免驻车加热时产生的噪音影响驾乘人员休息。
