螺旋齿轮与正齿轮组合传动结构设计

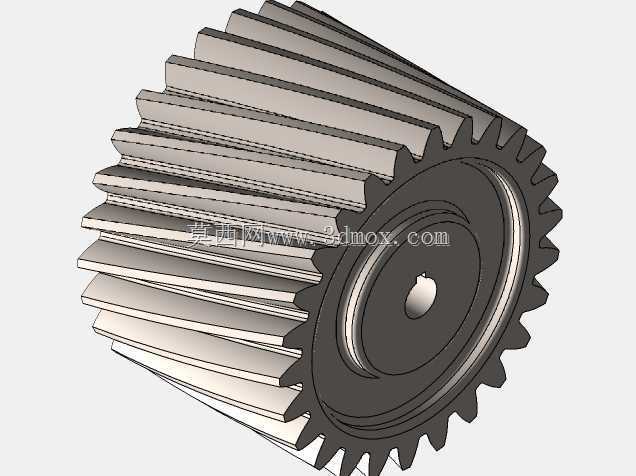

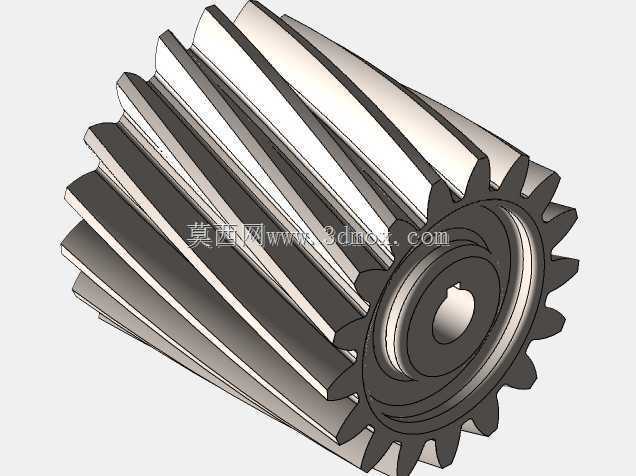

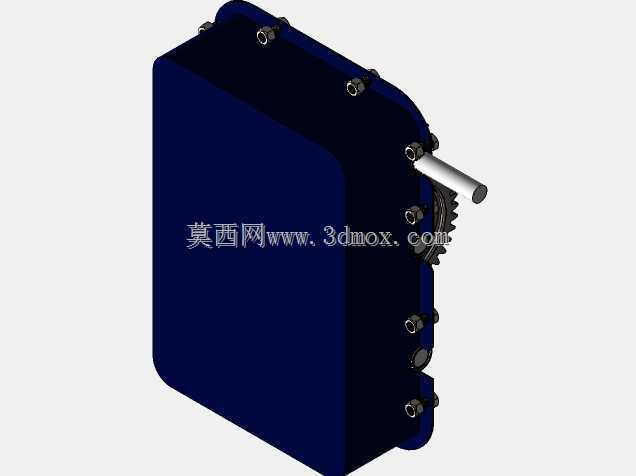

　　在工业传动系统的设计场景中，齿轮作为核心动力传递部件，其结构合理性直接决定整套设备的运行稳定性与负载承载能力。这套螺旋齿轮与正齿轮组合的传动结构，主要适配中低速重载的动力换向与扭矩传递工况，常见于小型工业设备的变速单元、输送线驱动端以及小型机床的进给传动模块中。从实际应用角度看，螺旋齿轮与正齿轮的搭配，能够兼顾轴向力抵消与径向传动精度的平衡，相比单一齿轮传动形式，可在有限安装空间内实现更宽的速比覆盖范围。设计过程中首先要考虑安装边界的约束，齿轮内孔的键槽尺寸需要匹配对应规格的传动轴径，齿顶圆与相邻传动部件的安全间隙需预留至少1.5倍模数的距离，避免运行过程中出现齿顶剐蹭壳体的问题。螺旋齿部分的齿向倾斜角度经过反复校核，

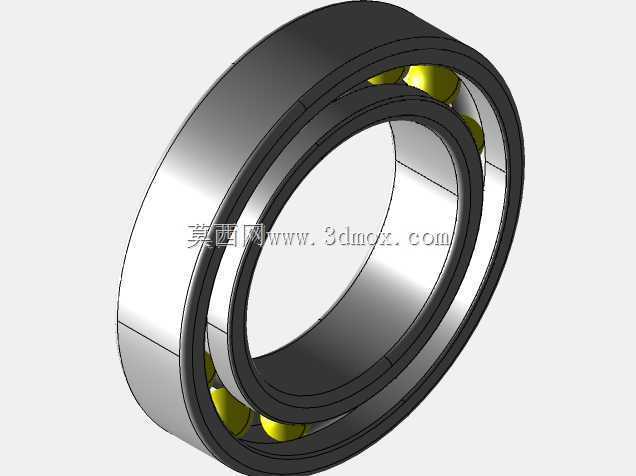

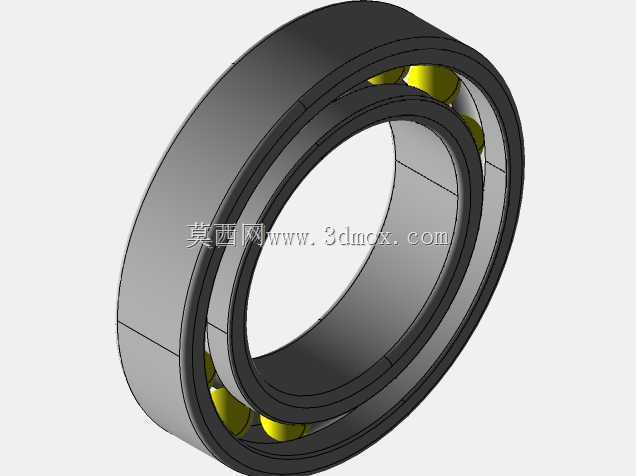

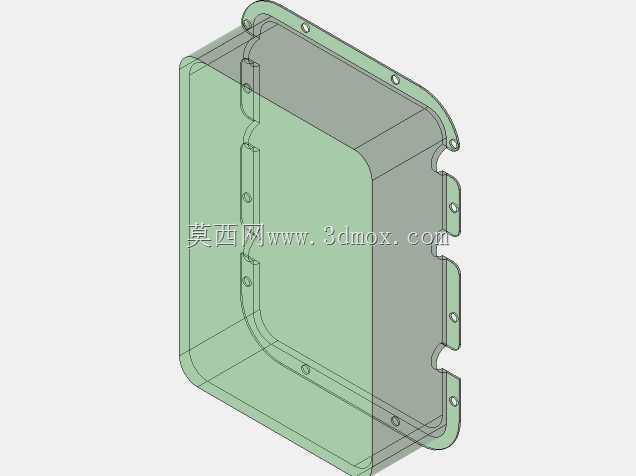

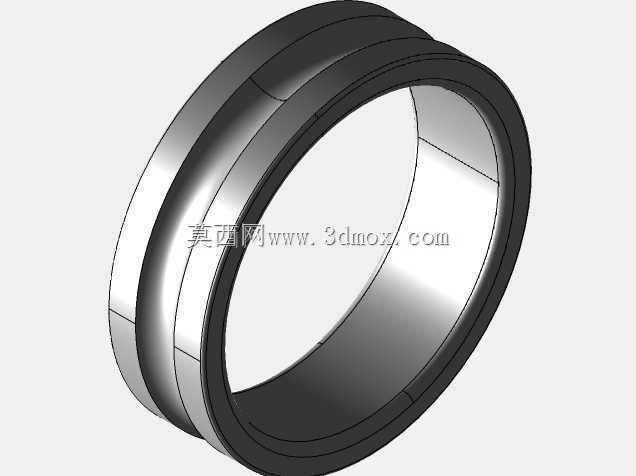

　　控制在15度到20度区间内，既保证啮合过程中多齿同时接触降低传动噪音，又不会产生过大的轴向力加重轴承负载。正齿轮段与螺旋齿轮采用同轴一体式结构设计，省去了分体装配的同轴度校准环节，减少了装配累积误差对传动精度的影响。齿面的轮廓修缘处理是设计中的关键细节，在齿顶与齿根位置做微量的修形处理，能够有效降低齿轮啮合进入与退出时的冲击载荷，延长齿轮副的使用寿命。从安装适配性来看，齿轮的轴向定位台阶尺寸需要与箱体内部的轴承安装位匹配，台阶端面的垂直度公差控制在0.02mm以内，保证齿轮装配后不会出现轴向窜动。实际选型应用时，需要根据输入转速与输出扭矩的需求匹配对应的模数与齿宽，这套结构的齿宽系数选取在0.8到1.2之间，

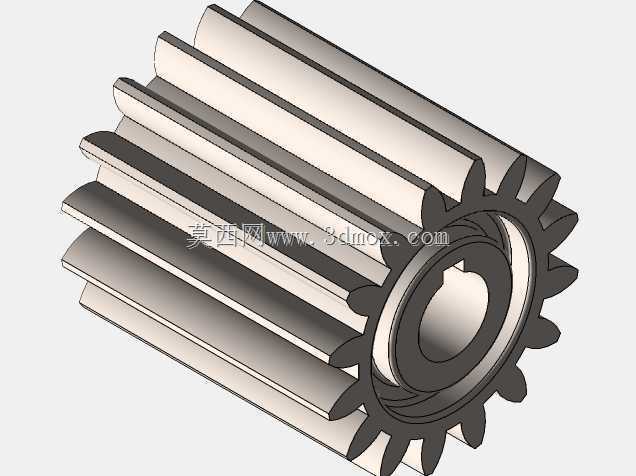

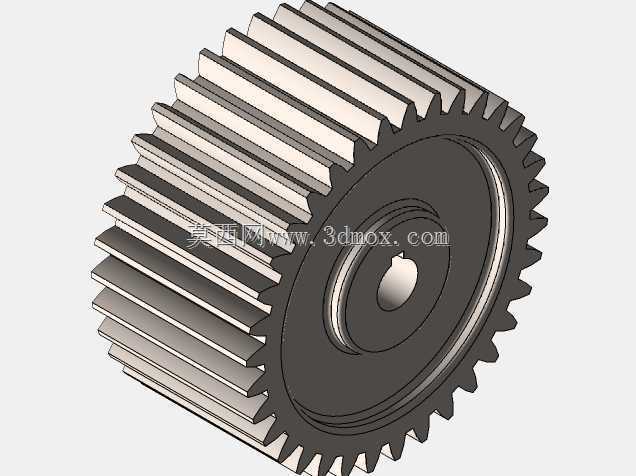

　　既保证足够的齿面接触强度，又不会因为齿宽过大导致载荷沿齿向分布不均。在传动路径设计上，螺旋齿轮段负责与输入端的斜齿轮啮合实现一级减速，正齿轮段负责与输出端的直齿轮啮合传递扭矩，两段齿轮的分度圆直径经过速比匹配计算，能够实现固定减速比下的平稳动力输出。日常运维场景中，这种一体式齿轮结构的润滑要求相对简单，采用普通工业齿轮油飞溅润滑即可满足运行需求，齿面的粗糙度控制在Ra1.6以下，能够减少润滑油膜的破坏概率，降低齿面磨损速率。针对不同的负载工况，还可以通过调整齿面热处理工艺提升表面硬度，重载场景下采用渗碳淬火处理，轻载高速场景下采用调质处理即可满足使用要求。在三维建模过程中，齿廓的生成严格按照渐开线方程推导，螺旋齿的扫掠路径与齿向角度完全匹配设计参数，键槽的位置与尺寸公差按照GB/T 1095标准设定，能够直接导出工程图用于生产加工，也可以导入传动仿真软件中进行啮合干涉检查与负载能力仿真验证。
