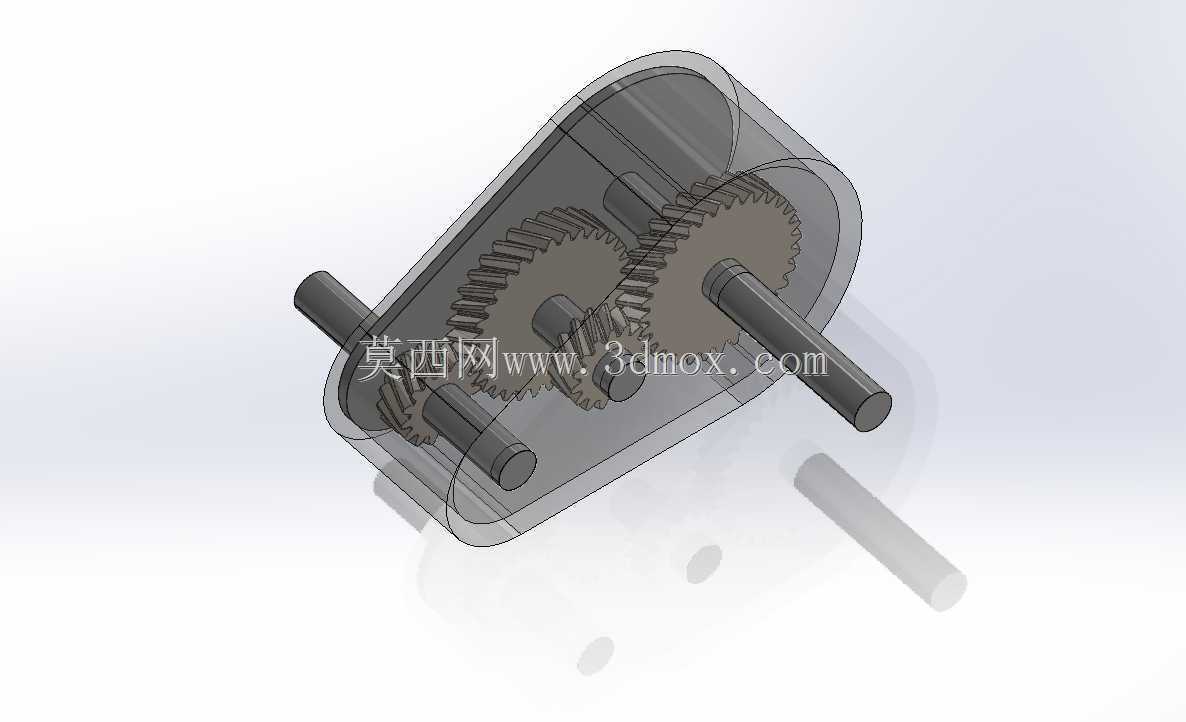

在小型传动机构的选型与设计环节,这类平行轴直齿齿轮箱常出现在对传动精度要求不极端严苛、成本控制优先级较高的轻载传动场景中,比如小型输送线的动力端、桌面级实验设备的动力传递单元、民用小型机具的减速模块,都能见到这类结构的应用。它的核心用途是在动力输入与执行端之间完成转速匹配与扭矩放大,通过不同齿数齿轮的啮合配对,把原动机输出的高转速低扭矩动力,转换为执行端需要的低转速高扭矩输出,适配终端负载的运行需求。从结构特性来看,这款齿轮箱采用了透明化的壳体设计思路,在实际工程应用中,这种半透明壳体更多用于教学演示、结构验证阶段,方便直观观察内部齿轮的啮合状态、润滑脂的分布情况,量产版本通常会替换为压铸铝合金或者注塑工程塑料壳体,

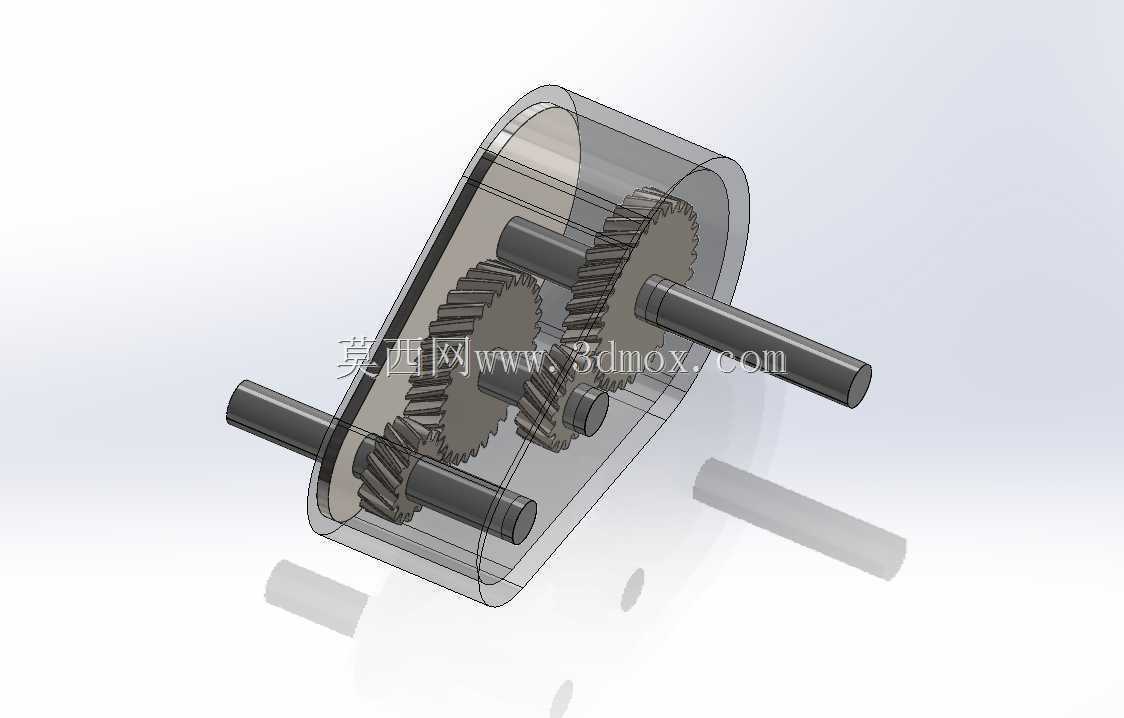

兼顾结构强度与轻量化需求。内部采用两级平行轴直齿圆柱齿轮传动,输入轴与输出轴平行布置,轴端伸出箱体的位置预留了密封件安装槽位,实际装配时可以加装骨架油封或者毛毡密封圈,避免箱体内润滑脂泄漏,同时阻挡外界粉尘、碎屑进入啮合区域造成齿轮磨损。设计这类齿轮箱的时候,首先要确定的是传动比参数,根据负载端需要的转速与原动机额定转速的比值,分配两级齿轮的齿数,通常为了让两级齿轮的承载能力尽量均衡,会把总传动比合理拆分,避免单级传动比过大造成大齿轮尺寸超出箱体边界。齿轮的参数选择上,直齿圆柱齿轮的加工难度低,装配时不需要调整轴向错位量,对安装精度的容忍度更高,适合小批量生产或者DIY场景的应用,齿宽的设定要匹配传递的扭矩大小,

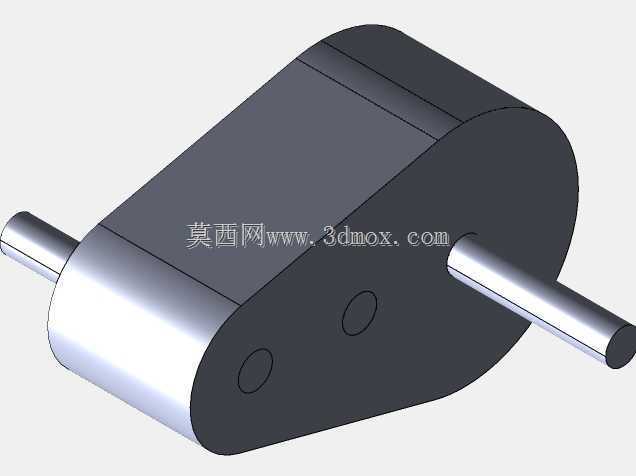

避免齿面接触应力超过材料许用值造成点蚀或者断齿。箱体的外形采用了圆润的过渡轮廓,没有尖锐的棱角,既可以减少装配时的磕碰风险,也能在注塑或者压铸生产时改善材料的流动特性,降低成型缺陷的概率。安装边界方面,输入轴与输出轴的中心距是核心安装参数,这款结构的两轴中心距根据齿轮啮合的中心距确定,轴伸长度预留了联轴器安装的空间,轴端可以加工键槽或者采用D型截面,方便与带轮、联轴器等外接部件传递扭矩,不会出现相对打滑的情况。箱体上没有设计额外的安装脚,实际应用时可以根据安装场景在箱体侧面加装固定支架,或者通过轴伸端的轴承座直接固定在设备基板上,适配不同的安装空间需求。齿轮与轴的连接采用过盈配合加平键的方式,保证扭矩传递的可靠性,
轴的支撑采用滑动轴承或者微型深沟球轴承,根据负载转速选择,低转速场景下用铜套滑动轴承可以进一步压缩成本,高转速场景则替换为滚动轴承降低摩擦损耗。箱体内腔的容积刚好容纳两级齿轮与润滑介质,不需要额外设置油池,采用脂润滑的方式就可以满足长期运行的润滑需求,不需要频繁维护补脂,适合免维护要求的小型设备使用。在结构验证阶段,这类简易齿轮箱的三维模型可以直接用于运动仿真,检查齿轮啮合过程中是否存在干涉,轴的转动是否顺畅,箱体与齿轮之间是否留有足够的间隙,避免实际加工装配后出现卡滞、打齿的问题。对于刚接触机械传动设计的从业者来说,这类结构是理解齿轮传动原理、箱体设计逻辑的典型案例,没有复杂的行星轮系、锥齿轮换向结构,所有传动逻辑都直观可见,能快速掌握定轴轮系的传动比计算、轴系支撑设计、密封结构布置的基础要点。实际选型时,要注意这类直齿齿轮箱的运行噪音相对斜齿轮会稍大,不适合对噪音控制要求极高的场景,比如家用静音设备就不太适用,但在工业类小型设备、教学实验装置、DIY改装项目中,它的易加工、易装配、成本低的优势就十分突出,不需要复杂的专用工装就可以完成装配与调试,后期维护时拆开箱体就可以直接检查齿轮磨损情况,更换损坏的零件也十分便捷。
