小型工程作业轮式装载设备三维结构

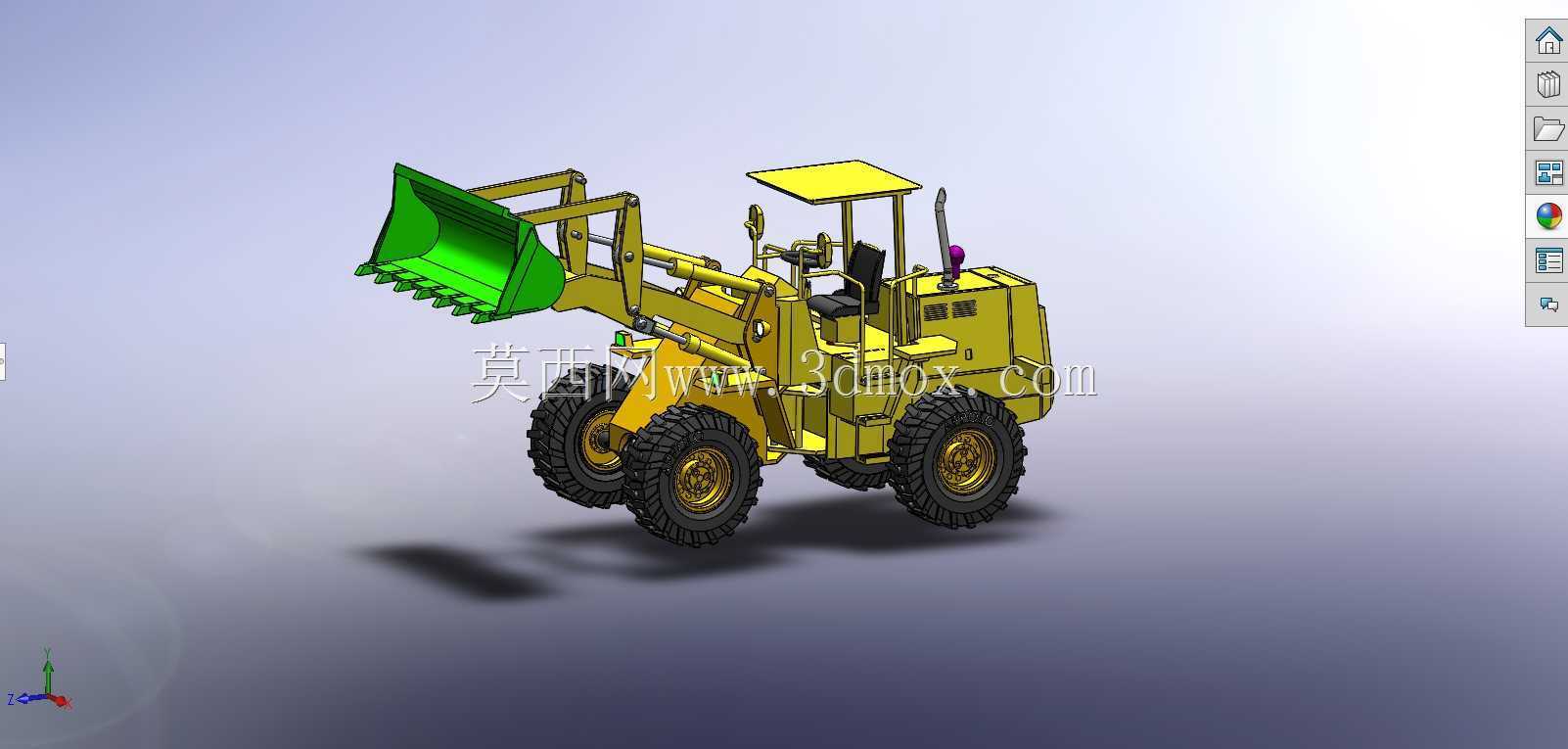

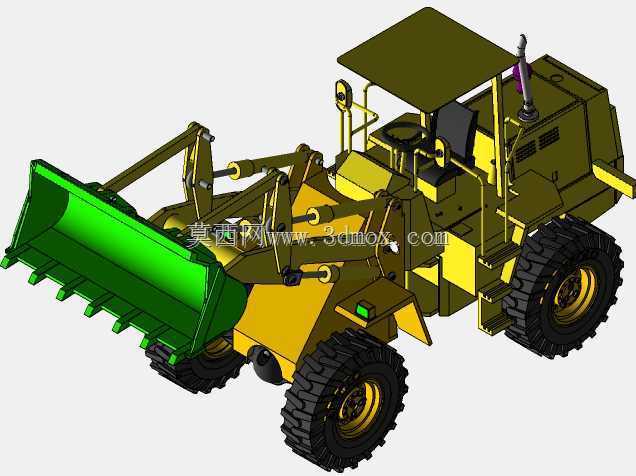

　　这款轮式装载设备的三维结构设计，核心围绕狭小场地作业的灵活需求展开，区别于大型矿用装载机的重载取向，整体结构更偏向市政维护、厂区物料转运、小型土石方作业的场景适配。从作业场景来看，这类设备常出现在城乡结合部的小型基建工地、厂区原料堆存区、市政道路养护现场，甚至是农业生产中的物料转运环节，作业半径小、转向灵活是这类设备的核心选型指标，设计阶段首先要平衡的就是整机尺寸与作业能力的匹配关系。整机采用铰接式车架结构，前后车架通过中央铰接销连接，配合转向液压缸实现小角度转向，最小转弯半径控制在同级别设备的较低水平，能够在宽度不足四米的狭窄通道内完成转向调头，适配厂区内部通道、乡村窄路的作业边界。工作装置采用反转六连杆机构，铲斗举升、

　　转斗动作通过两组液压缸分别驱动，连杆机构的铰点位置经过反复校核，保证铲斗在举升全过程中保持接近平动的姿态，避免物料在举升过程中洒落，同时在最大举升高度时，铲斗的卸料角度能够达到四十五度以上，满足向普通货运车辆货箱卸料的高度要求。铲斗部分采用耐磨钢板焊接结构，斗刃部分预留了斗齿安装位，可根据作业需求更换不同类型的斗齿，针对松散物料作业时可加装平斗板，针对硬质土石方作业时更换岩石斗齿，兼顾不同作业场景的通用性。行走系统采用四轮驱动结构，前后桥均配置轮边减速机构，能够在泥泞、松软的非铺装路面提供足够的驱动力，轮胎选用深花纹工程轮胎，胎面花纹深度适配工地碎石、泥土路面的抓地力需求，同时轮胎的承载能力匹配整机满载时的总重量，

　　避免重载作业时出现轮胎过度变形的问题。驾驶室采用开放式顶棚结构，没有设置封闭车门，一方面能够降低整机自重，另一方面在炎热环境下作业时能够保证通风效果，驾驶位的操纵杆按照人机工程学布局，举升、转斗操纵杆布置在驾驶员右手侧的舒适操作范围内，油门、制动踏板的位置符合常规工程设备的操作习惯，降低操作人员的学习成本。动力舱布置在整机后部，起到整机配重的作用，平衡前端工作装置满载时的前倾力矩，保证整机在铲掘作业时的纵向稳定性，动力舱的舱盖采用可翻转结构，方便日常维护时对动力元件、液压阀组进行检修。液压系统采用开式回路设计，工作装置的液压泵与转向系统的液压泵独立配置，避免工作装置动作与转向动作同时进行时出现流量干涉，

　　液压管路的布置沿着车架内侧走线，通过管夹固定在车架结构上，避免作业过程中碎石飞溅磕碰管路，同时管路的弯曲半径符合液压管路的安装规范，减少管路的沿程压力损失。整机的外形尺寸控制严格，整机长度在工作装置收斗状态下不超过五米，宽度控制在一点八米以内，高度在顶棚落下时不超过两米，能够满足通过普通厂区大门、农村限高杆的通行需求，同时整机的离地间隙保持在三百毫米以上，能够通过工地常见的凸起障碍物，避免底盘磕碰。设计过程中对所有铰接点的润滑路径做了统一规划，所有铰点均配置黄油嘴，且黄油嘴的位置布置在便于日常加注润滑脂的位置，避免维护时需要拆卸额外结构件才能完成润滑作业。车架部分采用箱型梁焊接结构，主要受力位置的钢板厚度经过强度校核，能够承受铲掘作业时的冲击载荷，铰接点的衬套采用耐磨铜合金材质，配合润滑脂填充，能够降低铰点的磨损速度，延长设备的大修周期。铲斗的收斗角在地面位置时控制在四十五度左右，保证铲入料堆时能够快速装满铲斗，同时不会因为收斗角过大导致物料向后洒落，动臂的举升时间、下降时间都匹配常规作业的循环节奏，能够保证每小时的作业循环次数达到小型装载机的主流水平，满足零散物料转运的效率需求。
