建筑农业用多工位物料抓取分选装置

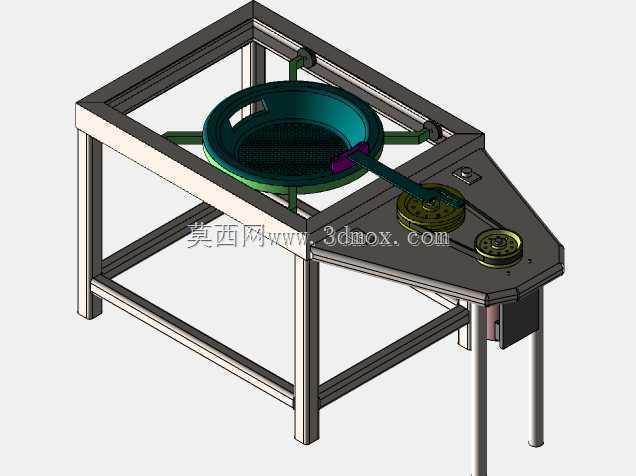

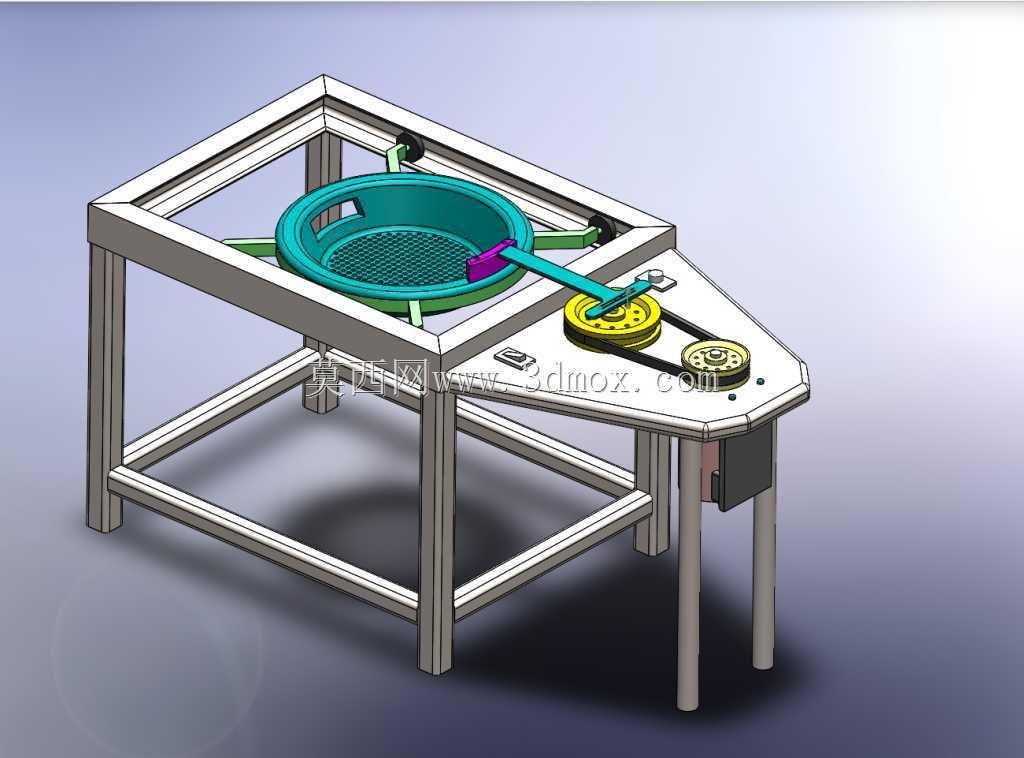

　　这套装置的设计初衷，是解决建筑散料分拣、农业种实分选环节里，人工分拣效率低、分选一致性差的痛点，在中小型加工站点、农户自营加工点这类没有大型自动化产线的场景下，能以极低的改造成本完成散料的抓取、分选、定向输送作业。从结构布局来看，整套设备采用方管焊接的框架式机架作为承载主体，机架整体采用4040mm规格的标准方管组焊，底部预留120mm的支脚调节空间，可适配不平整的作业地面，机架总长度控制在1.2m左右，宽度0.8m，台面高度0.75m，刚好匹配人工辅助上料的作业高度，不需要额外搭建操作平台，安装时仅需要预留1.5m1m的地面空间，不需要做预埋固定，移动时可通过配套的脚轮组件快速转场，适配建筑散料临时加工点、

　　农产品季节性加工的流动作业需求。核心作业单元为上方的带网孔圆形料斗，料斗直径600mm，网孔尺寸可根据分选物料的粒径更换不同规格的筛网，料斗底部通过四个均布的支撑臂固定在机架上沿，作业时散料直接倒入料斗内，小于网孔粒径的物料直接透过网孔落入下方的集料容器，大于网孔的待抓取物料则留在料斗内，由侧面的曲柄连杆驱动的抓取臂完成定向抓取推送。驱动端采用两级带传动结构，电机安装在机架台面的延伸段下方，通过带轮减速后将动力传递给曲柄转盘，转盘上铰接的连杆带动抓取臂做往复的圆弧摆动，抓取臂端部的弹性拨块在摆动过程中，将料斗内滞留的大粒径物料拨送到料斗侧面的出料口，整个传动结构没有复杂的齿轮啮合组件，日常维护仅需要定期检查皮带张紧度，

　　不需要加注特殊润滑脂，适配户外多尘、高湿度的作业环境。设计过程中特意将传动组件全部布置在台面上方的开放区域，没有做封闭护罩，一方面是考虑到作业场景中经常会有秸秆、砂石碎屑溅落到传动部位，开放结构可以直接用高压水枪冲洗清理，不会出现碎屑积存在护罩内磨损传动件的问题；另一方面，农户或现场作业人员不需要专业工具就能完成皮带更换、拨块磨损件替换，不需要联系专业售后人员，降低了设备的使用门槛。料斗的安装位置做了快拆设计，通过四个手拧螺栓固定在支撑臂上，更换不同分选规格的料斗仅需要3分钟即可完成，可同时适配建筑领域的砂石骨料分级、农业领域的坚果大小分选、块茎类农产品的除杂作业，不需要对机架主体做任何改动。抓取臂的摆动行程做了限位设计，

　　在曲柄转盘的两个极限位置设置了橡胶缓冲块，避免臂体摆动过程中撞击料斗壁产生噪音和结构变形，臂体本身采用工程塑料材质制作，重量轻，运转时的惯性小，配套的驱动电机仅需要0.75kW的普通异步电机即可驱动，整套设备运行时的功耗不到1kW，接普通民用220V电源就能作业，不需要专门配置工业供电线路。在安装边界上，设备的出料口距离机架侧边的距离为150mm，下方可直接对接周转筐或者小型输送皮带，不需要额外做接料结构的适配，机架下方的空余空间可放置集料箱收集筛下的小粒径物料，整个作业流程不需要人工持续值守，仅需要定期往料斗内补料、更换满料的集料容器即可，相比纯人工分拣，作业效率可提升4倍以上，同时分选的粒径一致性远高于人工挑选的效果。结构建模过程中，所有的方管焊接件都预留了2mm的焊接收缩余量，避免焊接变形导致料斗安装位出现偏差，带轮的中心距做了±15mm的调节余量，方便皮带安装和后期张紧调整，所有的转动铰接点都采用自润滑轴承，不需要定期注油维护，适配长时间连续作业的需求。
