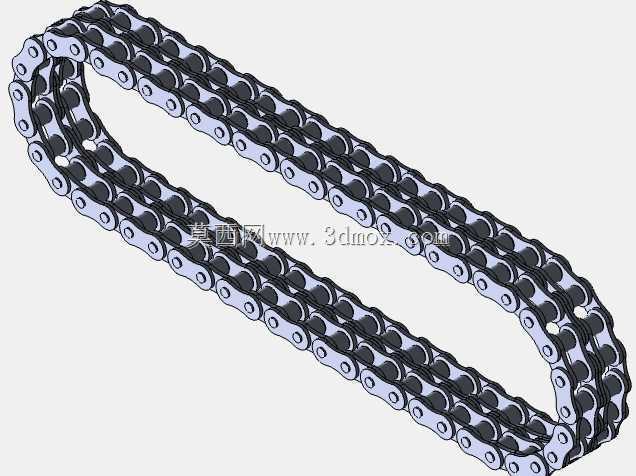

双排滚子传动链精密结构三维建模

　　在各类需要精准传递旋转动力、适配长轴距传动布局的工业场景中，双排滚子传动链始终是兼顾传动效率、负载能力与运行稳定性的核心传动部件。不同于单排链条的负载上限，双排结构通过两组并行的链节单元同步承载，在不显著增加链条节距、不放大链轮径向尺寸的前提下，能将额定传动负载提升近一倍，同时保留了链传动本身可适应一定轴距偏差、缓冲传动冲击、适配恶劣工况的特性，广泛应用在机床进给传动单元、物流输送线驱动端、农业机械动力传递模块、摩托车发动机正时与动力输出段、工业自动化设备的长距离动力传输工位中。

　　从实际使用的角度看，这类双排传动链的核心作用，是在两个相距较远的传动轴之间传递恒定转速比的旋转动力，相比齿轮传动，它不需要严格控制轴间距的加工精度，允许安装时存在毫米级的同轴度、平行度偏差，后期维护时也不需要像同步带那样频繁调整张紧力、更换老化带体；相比三角带传动，它不存在打滑丢转的问题，传动比恒定，能在有油污、金属碎屑、温湿度波动较大的车间环境下长期稳定运行，不会因为带体老化出现传动效率骤降的问题。

　　在结构设计层面，这款双排链采用标准短节距滚子链的结构逻辑，每一个链节单元由内链板、外链板、销轴、套筒、滚子五个核心零件组成：内链板与套筒采用过盈压装配合，形成固定的内链节单元，外链板与销轴同样过盈压装，相邻内链节通过销轴穿入套筒实现铰接，让链条可以在链轮啮合位置顺畅弯折；滚子空套在套筒外侧，当链条与链轮轮齿啮合时，滚子会沿轮齿表面滚动，大幅降低啮合过程中的滑动摩擦，减少轮齿与链节的磨损量，延长整套传动副的使用寿命。双排结构的设计中，两根平行的内链节共用同一根加长销轴，保证两排链节的节距完全同步，不会出现两排链条受力不均、运行错位的问题，链板采用8字形的冲压轮廓，在保证链板抗拉强度的前提下，尽可能减轻链节自身重量，降低链条高速运行时的惯性冲击。

　　做三维建模时，需要严格把控各零件的配合间隙：销轴与套筒之间要保留合理的转动间隙，既要保证链节弯折顺畅无卡滞，又不能间隙过大导致链条运行时晃动量超标；滚子与套筒之间的间隙要控制在合理范围，避免滚子在套筒上出现轴向窜动，啮合时与链轮齿侧发生剐蹭。建模过程中需要先确定链条的基本节距参数，再根据配套链轮的齿形参数，调整滚子外径、链板高度、销轴直径的尺寸，保证链条与链轮啮合时，滚子能完全落入链轮齿槽，不会出现顶齿、跳齿的问题。

　　从安装边界来看，这类双排传动链的安装需要保证两个配套链轮的端面共面度偏差在允许范围内，若两链轮偏斜角度过大，会导致链条侧面与链轮齿侧持续摩擦，加速链板和轮齿的磨损，严重时还会出现脱链故障。链条安装时的初始张紧度要控制在合理区间，张紧过紧会大幅增加销轴、套筒的转动摩擦阻力，加速铰接位置的磨损，还会增大传动轴的径向负载，加剧轴承磨损；张紧过松则会在链条高速运行时出现上下抖动，传动过程中产生冲击噪音，甚至在负载突变时出现跳齿问题。对于垂直布置的传动场景，还需要额外加装张紧轮或导向托板，抵消链条自身重力带来的下垂量，避免链条下部松边垂度过大与周边机架发生剐蹭。

　　在实际选型匹配时，需要根据传动系统的额定功率、运行转速、轴间距大小、负载冲击特性来确定链条的节距和排数：节距越大的链条单节承载能力越强，但运行时的冲击和噪音也越大，更适合低速重载的传动场景；小节距的双排链则更适合转速较高、要求传动平稳的工位。建模时还原的双排结构，正是为了在不选用大节距链条的前提下提升负载能力，兼顾运行平稳性与承载能力，适配那些安装空间有限、无法通过增大链轮尺寸提升传动负载的设备场景。

　　细节设计上，链板的边缘做了小圆角过渡处理，避免冲压后的锐边在热处理时产生应力集中，同时也能减少链条运行过程中对周边防护部件的剐蹭；销轴的两端采用铆接结构，将外链板牢牢固定在销轴两端，防止链条运行过程中销轴轴向窜动脱出，导致链条断裂失效；套筒的两端面与内、外链板之间保留微小的轴向间隙，保证铰接位置可以灵活转动，不会因为加工累积误差导致链节卡滞。整个链条的三维模型完整还原了每个零件的装配关系，没有省略铰接位置的间隙细节，能直接用于后续的装配干涉检查、运动仿真验证，也可以作为链轮参数匹配设计的参照，帮助设计人员快速完成整套链传动系统的布局校核，验证传动路径上是否存在与周边结构件的运动干涉，提前预判安装维护时的操作空间是否充足。
