机加工用精密机虎钳三维结构设计

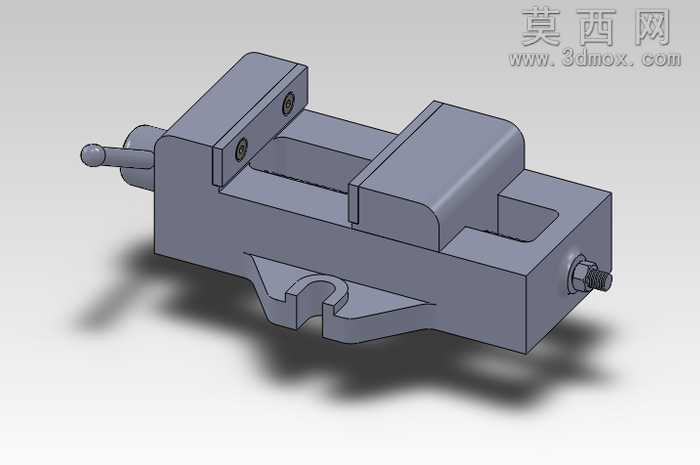

本模型为机加工场景常用的机虎钳三维结构设计，整体采用三维建模软件完成全参数化建模，建模过程严格遵循机械加工工装的实际尺寸比例与装配逻辑，完整还原了机虎钳的全部功能结构。模型整体采用灰铸铁质感的材质渲染，还原了传统机虎钳的金属材质特性，表面做了哑光金属质感处理，边缘的倒角、铸造圆角都按照实际加工工艺做了还原，没有出现尖锐的不合理棱角，符合铸件的生产工艺特征。从结构来看，模型包含固定钳身、活动钳身、传动丝杠、摇把、钳口压板、安装底座等全部核心部件，固定钳身与底座为一体化结构设计，底部设置了与机床工作台匹配的定位卡口结构，能够实现快速装夹定位；活动钳身与固定钳身通过导轨结构配合，保证滑动过程的平稳性，钳口位置设置了带防滑齿纹的可拆卸钳口板，通过内六角螺钉与钳身固定，既保证夹紧工件时的摩擦力，也便于后期磨损后更换。传动部分采用丝杠螺母传动结构，丝杠端部设置了推力轴承结构来承受夹紧时的轴向力，摇把与丝杠端部通过销连接，转动摇把即可带动活动钳身沿导轨做直线往复运动，实现工件的夹紧与松开动作。建模过程中对各个部件的装配间隙做了合理设置，既保证活动部件的运动自由度，也避免了过大间隙导致的结构松动问题，所有螺纹结构都按照标准机械螺纹参数建模，螺钉、丝杠的牙型都符合通用机械标准。渲染阶段采用了柔和的工业场景光源，在模型下方添加了柔和的投影效果，突出模型的立体感与结构层次，能够清晰展现各个部件的装配关系与外形特征。设计思路围绕机加工场景的实用需求出发，整体结构紧凑，操作便捷，夹紧行程能够满足常规小型工件的装夹需求，既可以作为钳工手工操作的装夹工具，也可以安装在铣床、钻床等机床上作为工件固定夹具使用，结构设计符合机械制造领域的工装设计规范，可用于机械原理教学、工装设计参考、三维装配练习等场景。
