四行牵引式马铃薯种植作业设备结构

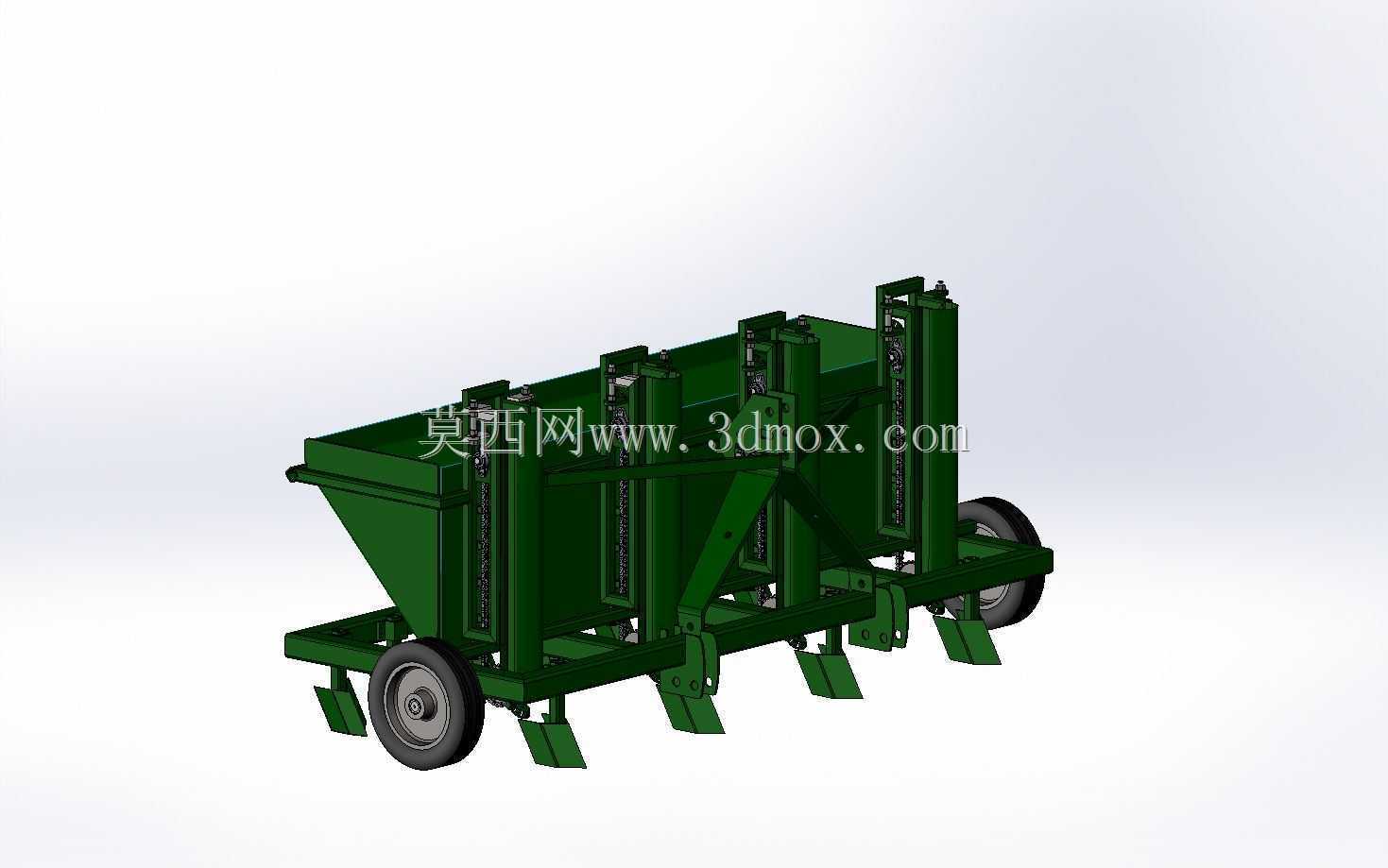

　　这款四行马铃薯种植设备，是适配中等马力轮式拖拉机牵引作业的田间作业机具，主要应用于北方平原、规模化种植片区的马铃薯春播作业环节，可一次性完成开沟、种薯投放、覆土、镇压的整套种植工序，相比传统人工点种模式，作业效率可提升40倍以上，同时能保证株距、播深的一致性，降低后期田间管理的成本。从结构设计来看，整机采用框架式方钢焊接主架，所有受力节点均做了三角加强筋处理，可承受田间颠簸、硬土冲击带来的交变载荷，避免长期作业出现架体开焊变形的问题。设备的种箱采用上宽下窄的漏斗式设计，内壁做了光滑圆弧过渡，没有直角积料死角，可保证种薯依靠自重顺畅滑落至排种机构，不会出现卡种、漏种的问题，单组种箱的有效容积可满足单趟作业2.5亩的种薯装载需求，

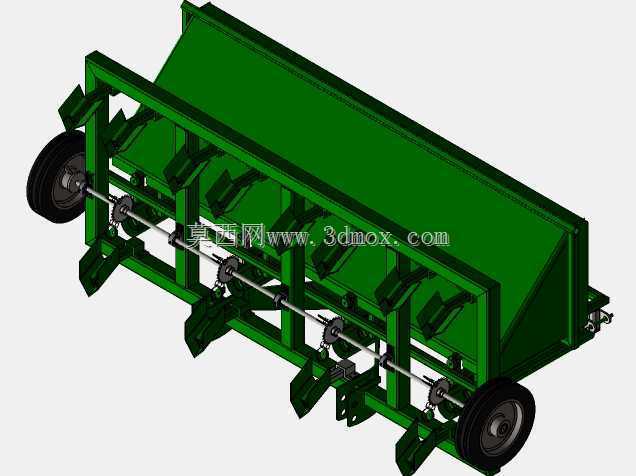

　　减少往返补料的空驶时间。排种机构采用勺链式结构，每个取种勺的尺寸经过反复调试，可适配30-50g规格的脱毒种薯，取种时单粒率可达95%以上，有效减少重播、漏播的概率，排种勺的安装间距可通过更换链轮进行调整，可适配18cm、22cm、25cm等不同的农艺株距要求，满足不同品种马铃薯的种植密度需求。设备下方的开沟器采用锐角式锄铲结构，入土角设置为22度，入土性能好，可在沙壤土、壤土等不同土质的地块顺利开出深度一致的种植沟，开沟深度可通过上方的调节螺杆在10-18cm范围内无级调整，适配不同地区的冻土层厚度、土壤墒情要求。覆土部件设置在开沟器后方，采用双侧可调式覆土板，可根据开沟宽度调整覆土的覆盖范围，保证种薯上方的覆土层厚度均匀，

　　不会出现种薯裸露的问题。设备尾部的镇压轮采用橡胶辐条式结构，重量经过匹配，可将覆土层压实到合适的紧实度，既保证土壤保墒效果，又不会因为土壤过实影响种薯发芽破土。整机的挂接结构采用标准三点式悬挂接口，可适配绝大多数30-60马力段的轮式拖拉机，挂接销的位置做了耐磨衬套处理，可减少作业过程中的铰接磨损，延长挂接结构的使用寿命。行走轮采用实心橡胶轮结构，轮面设置了防滑纹路，在田间潮湿土壤环境下不会出现打滑、陷轮的问题，行走轮的轴承采用密封式结构，可阻挡泥土、灰尘进入轴承内部，减少日常维护的频次。从安装边界来看，整机作业状态下的总宽度为2.6米，运输状态下可将两侧的开沟、覆土部件向上折叠，折叠后宽度可缩减至1.8米，

　　满足乡村道路的通行宽度要求，整机长度为2.1米，挂接后不会超出拖拉机后方的安全长度范围，作业转弯半径小，可适配面积较小的不规则地块作业。整机的高度为1.5米，种箱的上沿高度为1.4米，方便作业人员站在地面上补充种薯，不需要额外搭建登高设施。在结构细节设计上，所有的传动链条外侧都设置了封闭式防护罩，可避免作业过程中杂草、秸秆缠绕链条，也能防止作业人员意外接触传动部件造成安全隐患，所有的调节手柄都设置在设备的侧方操作位置，作业人员站在地面就可以完成播深、株距、覆土量的调整，不需要爬到设备上方操作。设备的所有紧固件都采用防松螺母加弹簧垫圈的组合，可避免田间颠簸造成的螺栓松动，减少作业过程中的故障停机概率。排种机构的传动采用地轮驱动的方式，不需要额外接入拖拉机的液压或动力输出轴，传动结构简单可靠，只要设备向前行走，排种机构就会同步运转，可保证株距不会因为行走速度变化出现偏差，不管是低速作业还是稍快的行进速度，都能保持稳定的株距参数。
