农用弹齿式整地耙三维结构设计

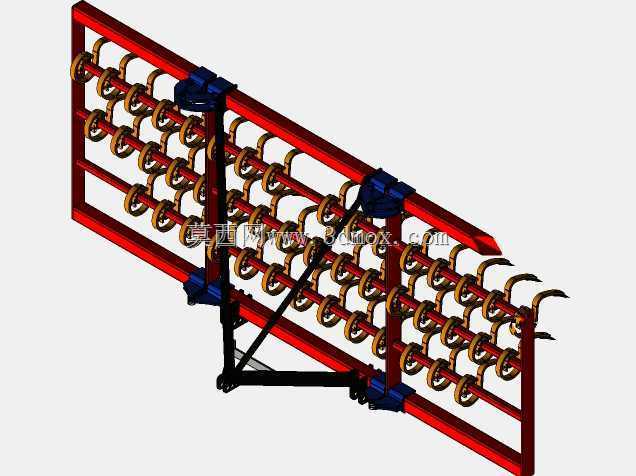

　　这套弹齿式整地耙的三维结构，核心适配旱作农业区播前整地、收后浅松的作业场景，在东北黑土区、华北平原旱作地块的碎土、平地表、破除板结层作业中应用广泛，可直接挂载在大马力拖拉机后悬挂点上完成田间作业，作业幅宽匹配50-80马力段拖拉机的动力输出区间，不会出现动力冗余或者负载超限的问题。从结构设计逻辑来看，整个耙架采用矩形钢管拼焊成框型主架，主架横向主梁的壁厚预留了足够的抗扭余量，在遇到地块内埋石、作物根茬卡滞的时候，不会出现主梁弯折、焊缝开裂的失效问题。弹齿安装座采用螺栓紧固的模块化设计，每根弹齿的安装间距经过田间作业验证，既不会因为间距过小造成壅土拖堆，也不会因为间距过大留下漏耙的条带，弹齿本身采用65Mn弹簧钢的结构构型，

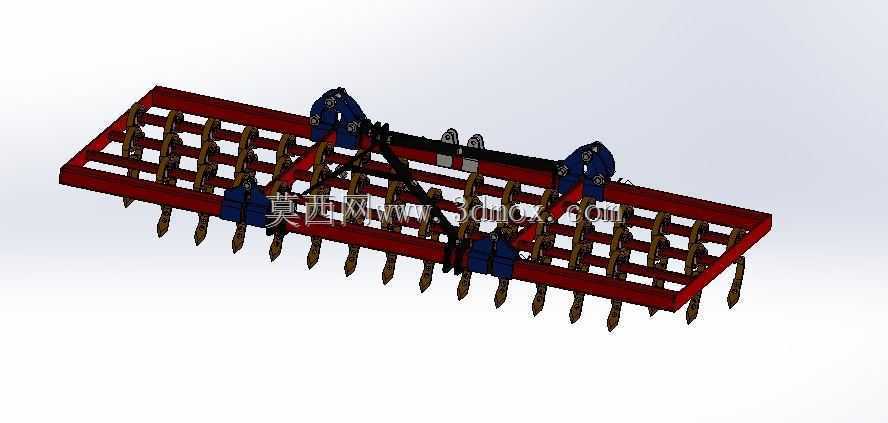

　　齿尖做了淬火硬化的结构预留，入土角设定在18度左右，作业时既能切入12-18厘米的土层完成碎土，遇到硬质障碍物时弹齿可绕安装座产生弹性形变避让，不会出现齿体折断的问题。悬挂架部分采用标准三点悬挂结构，上悬挂点、两个下悬挂点的尺寸完全匹配农用拖拉机后悬挂的通用安装边界，不需要额外改装转接即可完成挂接，悬挂架与主耙架之间设置了四组弹性阻尼连接组件，作业时可以缓冲地块起伏带来的冲击载荷，避免刚性冲击传递到拖拉机后桥。整个耙体的横向宽度控制在3.2米，道路运输状态下不需要折叠即可满足乡村道路的通行宽度要求，纵向安装深度从悬挂点到齿尖的垂直距离为85厘米，挂接后不会出现齿尖触碰拖拉机后轮胎的干涉问题。从作业功能来看，

　　这套耙具除了常规的碎土平地功能，弹齿的排布采用前后排交错布局，前排弹齿先切入土层破除板结，后排弹齿对前排翻过的土块进行二次破碎，同时可以把表层的作物残茬、杂草挑到地表，避免残茬埋在土层里影响后续播种的种床密实度。在设计过程中，整个耙组的重心位置经过反复校核，挂接后拖拉机的前后轴荷分配在合理区间，不会出现抬头、转向沉重的问题，每个弹齿的入土压力可以通过调整悬挂拉杆的长度进行微调，适配不同土壤质地的作业需求，沙质土可以适当减小入土压力降低牵引阻力，黏重黑土可以加大入土深度保证碎土效果。主耙架的两侧设置了仿形边梁，作业到地块边角的时候，边梁可以顺着地埂的高度小幅起伏，避免齿尖刮蹭田埂造成埂体损坏，

　　也能保证地块边缘的作业深度和中间区域保持一致。从安装维护的角度，所有弹齿的固定螺栓都采用统一规格，田间作业时如果出现弹齿磨损、损坏的情况，不需要专用工具即可完成快速更换，耙架上的所有润滑点都预留了黄油嘴安装位置，日常保养时不需要拆解结构即可完成注油维护。整个结构没有多余的冗余设计，所有受力部件的截面尺寸都经过载荷校核，既保证了作业强度，也控制了整体自重，不会给拖拉机带来不必要的负载消耗，在常规壤土区域作业时，作业速度可以保持在每小时6-8公里，作业效率能满足大田块的农时作业要求。
