卧式管壳式水冷却换热设备结构模型

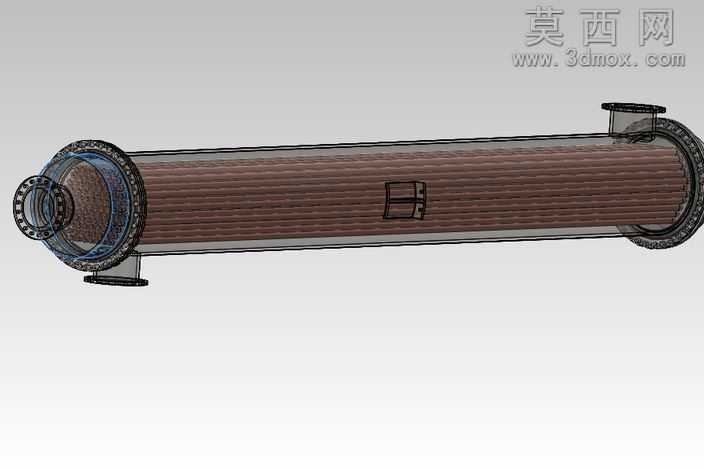

本模型为卧式管壳式冷却器三维建模成果，采用SolidWorks完成全参数化结构搭建，建模过程严格遵循管壳式换热器的通用设计规范，完整还原了设备的核心结构与装配逻辑。模型主体采用卧式长筒形壳体结构，建模时先通过拉伸凸台命令构建等径直筒壳体基体，对壳体两端的管板连接位做了精准的止口结构设计，保证管板与壳体的装配贴合度符合实际生产要求；两端封头采用标准椭圆形封头结构，通过旋转凸台命令一次成型，封头与管板的法兰连接位预留了标准螺栓孔阵列，采用圆周阵列命令完成螺栓孔的均匀排布，孔位间距与法兰尺寸匹配压力容器通用标准。换热管区域采用线性阵列命令完成整束换热管的排布，管程与壳程的分隔结构清晰，折流板按照标准间距做了错位排布，建模时通过拉伸切除与阵列组合完成折流板的管孔与缺口设计，还原壳程流体的折返流道结构。设备的外接接口包含壳程进出口、管程进出口四个标准法兰接口，每个接口都做了法兰凸台、密封面、螺栓孔的细节建模，接口位置符合卧式冷却器的常规管路排布逻辑，壳体侧面还设置了支座结构，采用拉伸与筋特征组合完成鞍式支座的建模，保证设备放置的支撑结构完整。材质渲染阶段，为壳体、封头、法兰等承压部件赋予了碳钢哑光金属材质，调整材质粗糙度模拟工业设备的漆面质感，换热管区域赋予不锈钢亮面材质区分内部构件，密封垫片位置赋予橡胶哑光材质，通过不同材质的区分清晰展现设备的不同部件属性。设计过程中优先保证结构的可装配性，所有部件间的配合间隙符合机械设计公差要求，既可以用于换热设备的结构原理展示，也可作为同类型冷却器设计的参考基础模型，完整呈现了管壳式冷却器从壳体、管束、封头到支座、接口的全部结构细节，无冗余建模特征，模型结构层级清晰，各部件可单独拆分编辑。
