线框式多面体镂空笼具三维结构设计

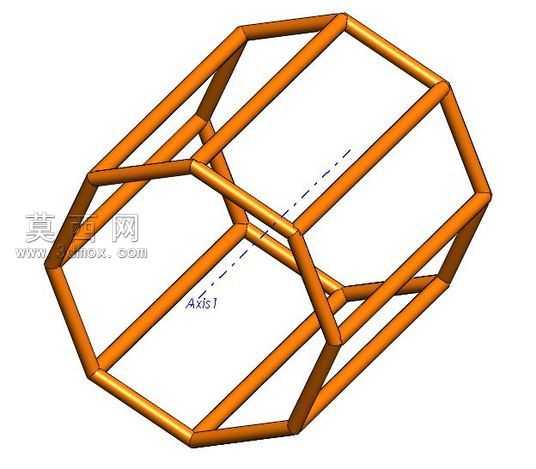

本次设计的镂空笼具采用三维参数化建模方式完成整体构建，建模过程中首先以中心基准轴Axis1为定位核心，先绘制多面体笼体的端面轮廓草图，通过几何约束将端面的各边端点、夹角做完全定义，保证轮廓的对称规整性。完成端面草图后，通过拉伸凸台的薄壁特征生成单段杆件的基础形态，再依次对其余棱边做等截面杆件的构建，所有杆件采用统一的圆形截面参数，保证整体框架的粗细一致，视觉上协调统一。建模过程中对每一处棱边的交接位置做了合并处理，避免出现杆件错位、缝隙的问题，所有相交位置自动做布尔合并，保证框架结构的整体性。材质设置上选用了金属质感的橙金色涂装材质，添加了适度的金属反射与边缘高光效果，渲染后可以清晰呈现杆件的圆柱形态与空间透视关系，直观展示笼体的三维空间结构。整体笼体采用对称式多面体造型，两端为对称的多边形端面，侧面由多根纵向杆件连接两端面的对应顶点，同时在内部添加了横向支撑杆件，提升整体框架的结构稳定性，避免纯外框结构出现受力变形的问题。设计初衷是制作一款可用于落水置物的镂空笼具，整体采用全框架无封闭面板的结构，能够保证水体快速流通，不会在笼内积水，同时框架式结构重量较轻，便于移动和使用。建模过程中反复调整了杆件的排布密度，既保证笼体的围合性可以容纳放置物品，又不会因为杆件过密导致整体结构笨重，每根杆件的空间位置都经过基准轴与基准面的定位，确保整体造型对称规整，没有出现空间位置偏移的问题，最终完成的线框式笼体结构清晰，可直接用于3D打印或者后续的加工生产参考。
