能量学专用特殊换热设备结构模型

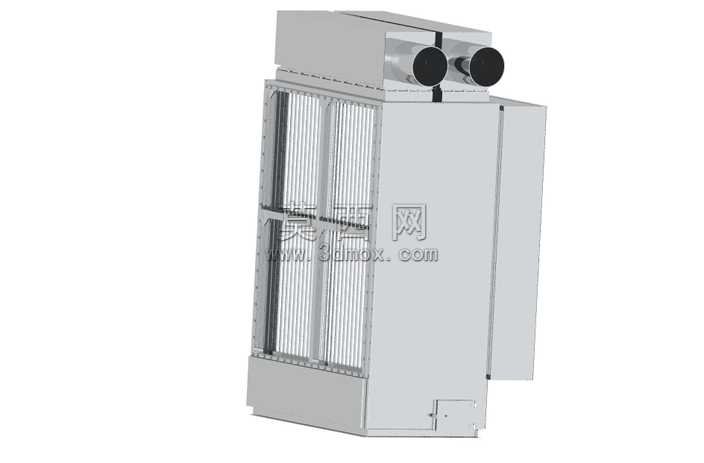

本模型为能量学领域应用的特殊换热设备三维建模成果，建模过程严格遵循工业换热设备的实际设计逻辑，先通过基准面定位搭建整体装配骨架，自顶向下完成各部件的参数化建模，确保各结构间的装配公差符合实际生产装配要求。模型主体采用立式箱式主体结构，外壳部分通过钣金特征建模完成，精准还原了设备外壳的焊接拼接结构、侧边圆形介质接口的法兰连接结构，顶部的双接口组件分别对应不同介质的进出通路，建模时对接口处的密封配合面、连接螺栓孔位都做了精细化还原，未做过度简化处理。材质渲染阶段，主体外壳赋予哑光不锈钢金属材质，调整材质粗糙度参数还原工业设备表面的磨砂金属质感，接口法兰部分赋予亮面金属材质区分结构功能，不同介质通路通过细微的材质色差做区分，既保证整体视觉统一，又能清晰呈现各部件的功能分区。结构设计上，该特殊换热器区别于常规列管或板式换热器，采用箱式集成化结构，内部预留了多流道换热腔体空间，侧边单接口与顶部双接口的布局适配特定能量转换场景的介质流向需求，外壳的加强筋结构通过凸台特征建模实现，还原了设备承压所需的结构加强设计，整体模型无多余冗余特征，各部件可单独拆解用于结构分析、装配演示或工程方案展示。建模过程中对设备的安装基准面、接口中心距等关键参数做了参数化约束，可根据实际工况需求快速调整尺寸参数适配不同的换热功率要求，模型的装配层级清晰，各部件的配合关系完全符合实际设备的装配逻辑，可直接用于后续的工程出图、换热仿真分析前置准备，也可作为能量学相关教学演示的直观教具，清晰展示特殊工况下换热设备的结构特点与介质通路布局。
