牵引式折叠折翼农田镇压器结构设计

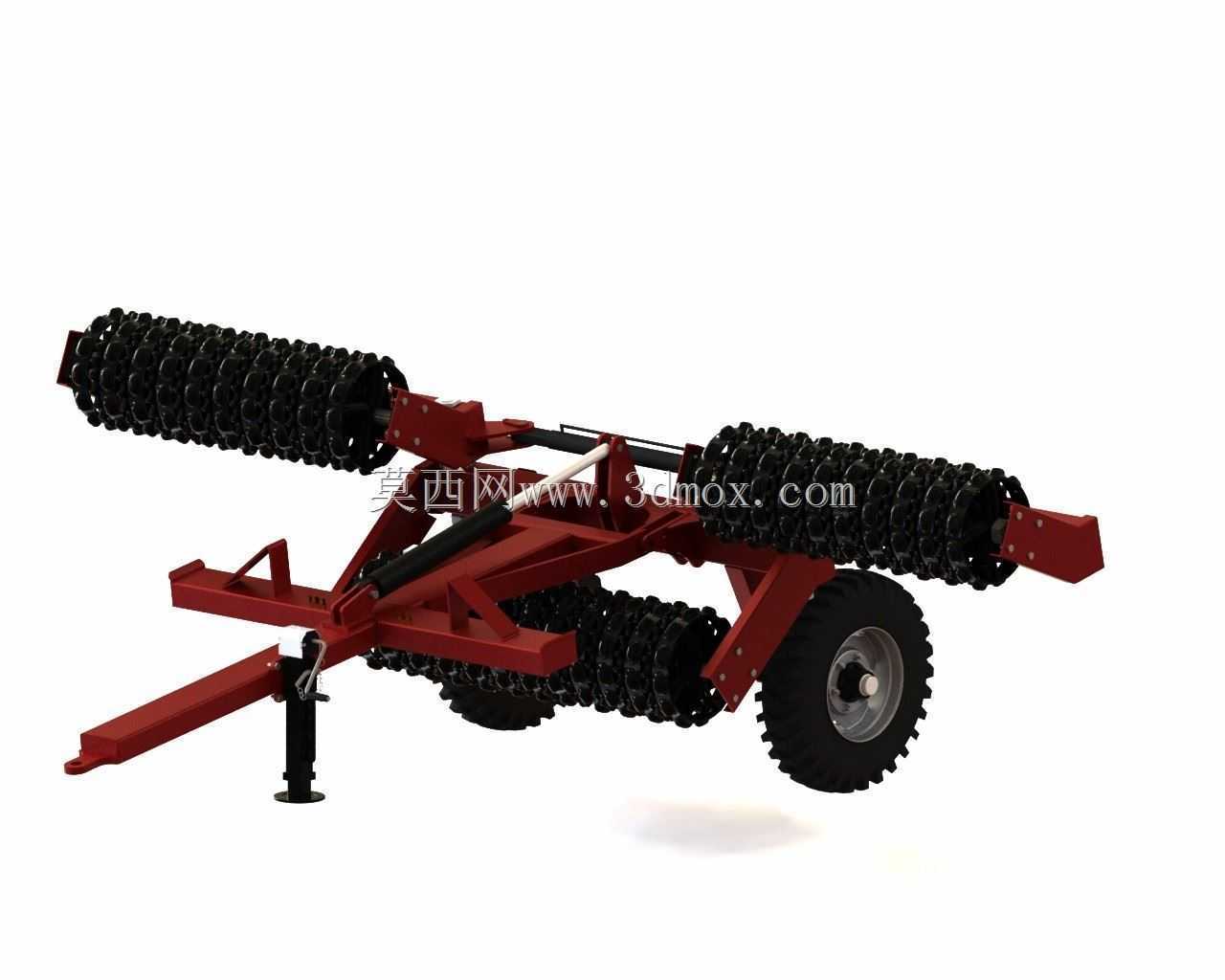

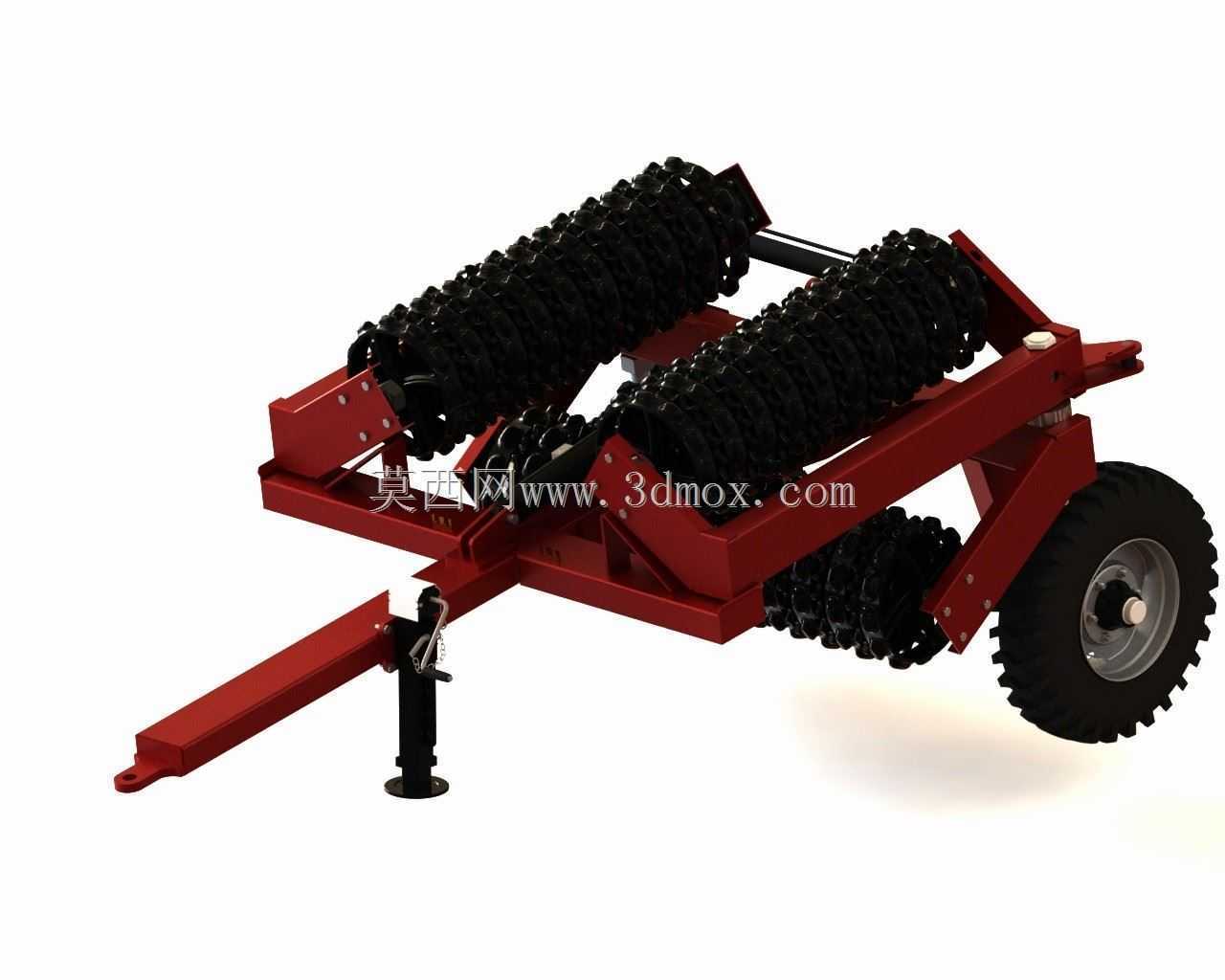

　　这套牵引式折叠折翼镇压器，主要适配大马力拖拉机后挂接作业场景，面向东北、西北规模化连片耕地的播前整地、播后镇压环节设计，解决传统单幅镇压器作业宽度不足、转场运输超宽的实际痛点。从结构布局来看，整机采用中间主架加两侧可折叠翼架的三段式设计，作业状态下两侧翼架展开，总作业幅宽可覆盖12米以上的耕幅，匹配180马力以上轮式拖拉机的PTO牵引输出，单次作业即可完成多垄位的土壤压实工序，作业效率较传统固定幅镇压器提升60%以上；转场状态下两侧翼架通过液压油缸驱动向上折叠收拢，整机运输宽度控制在2.5米的公路运输限界以内，无需额外拆卸部件即可完成乡村道路、田间机耕道的转场移动，规避了传统宽幅农机转场需要拆卸镇压辊、人工辅助对位的繁琐流程。

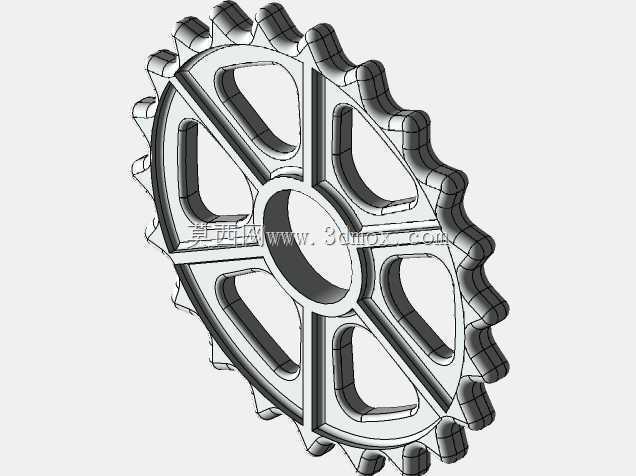

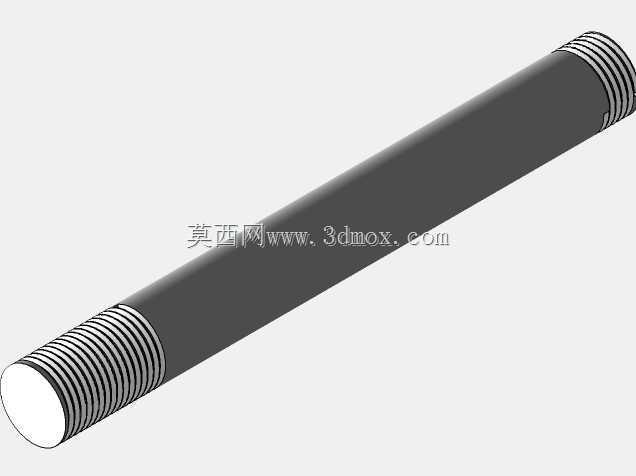

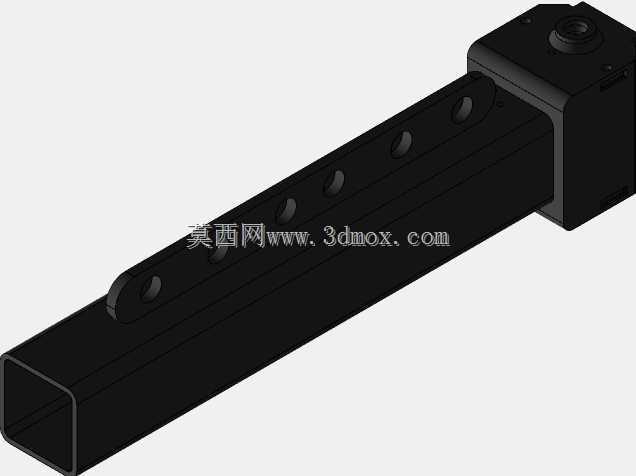

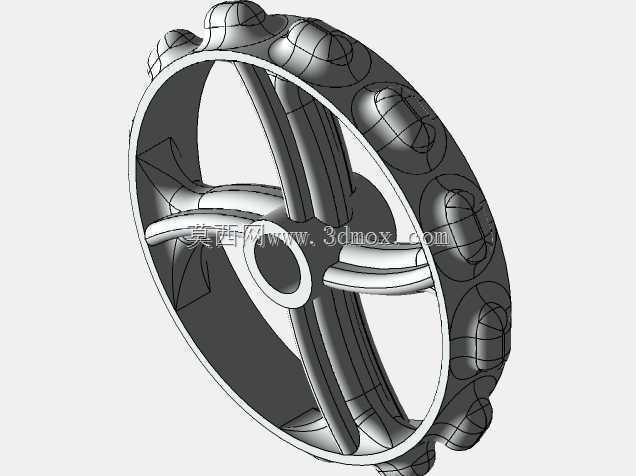

　　核心工作部件采用螺旋排布的铸铁镇压辊组，单组镇压辊表面采用交错式凸棱结构，区别于传统光面镇压辊，这种凸棱结构在作业时可同时完成表层土壤碎土、种床压实、表层保墒三重作用：凸棱切入表层3-5厘米的松散土层，将旋耕后残留的大土块挤压破碎，同时将种床位置的土壤压实到1.1-1.3g/cm³的适宜容重区间，避免播种后种子架空、出苗不齐的问题，辊面的螺旋排布设计可在作业时抵消侧向力，减少拖拉机行驶过程中的跑偏量，降低驾驶员的操作强度。牵引架部分采用可调式牵引臂设计，牵引点高度可在40-70厘米区间内调节，适配不同马力段拖拉机的后牵引挂接位置，牵引臂与主架连接位置设置缓冲弹簧，可缓冲田间作业时遇到田埂、石块产生的冲击载荷，避免刚性连接导致的机架焊缝开裂问题。

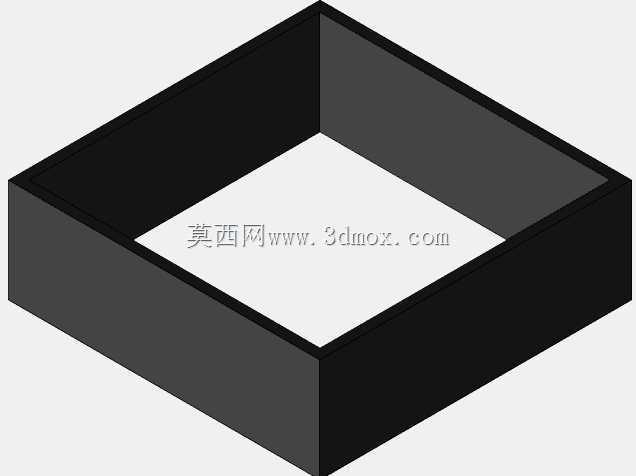

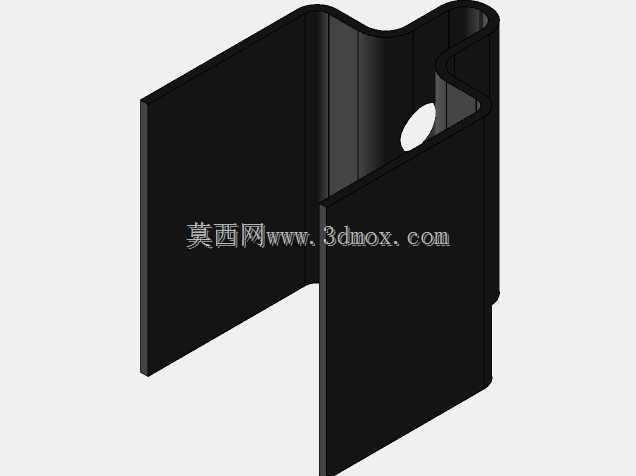

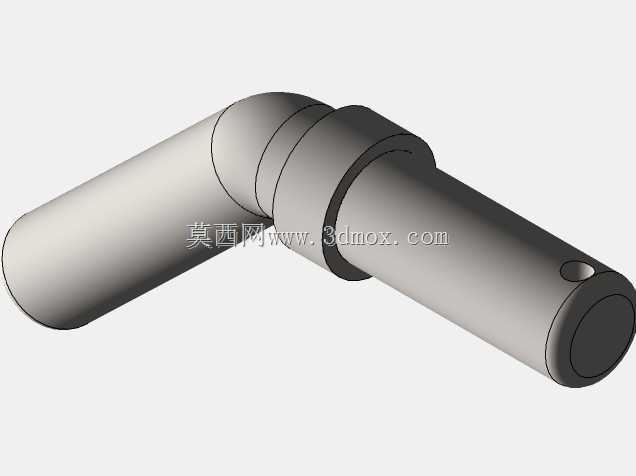

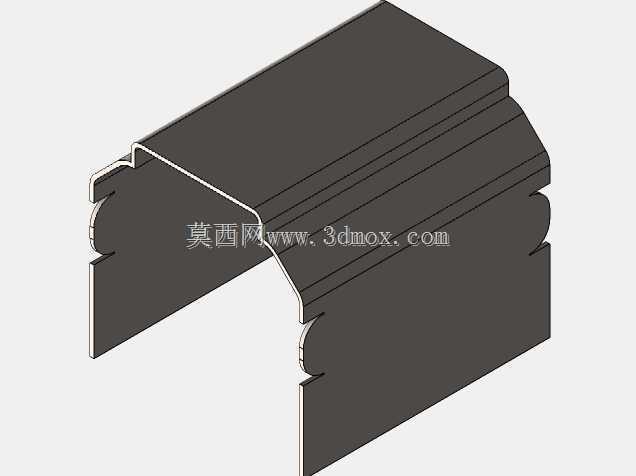

　　支撑行走部分采用单组充气橡胶行走轮，轮距匹配常见拖拉机的轮距参数，作业状态下行走轮通过液压机构抬升离开地面，所有镇压辊完全接触土壤，依靠整机自重提供镇压压力，整机作业状态自重约2.2吨，单位面积镇压压力可根据土壤墒情通过翼架上的配重安装座添加配重块调节，适配沙壤土、黏壤土、黑土等不同土壤类型的镇压需求；运输状态下行走轮落下，将整机抬升使镇压辊离开地面15厘米以上，避免转场过程中镇压辊与路面硬物碰撞损坏辊面凸棱。机架主体采用矩形钢管焊接结构，主架纵梁选用100505mm的Q355矩形管，翼架连接位置采用铰接销轴加锁销的双重固定结构，作业时翼架可随地形起伏上下浮动15度，保证坡地、起伏地块作业时所有镇压辊都能贴合地表，避免局部漏压、压力不均的问题。

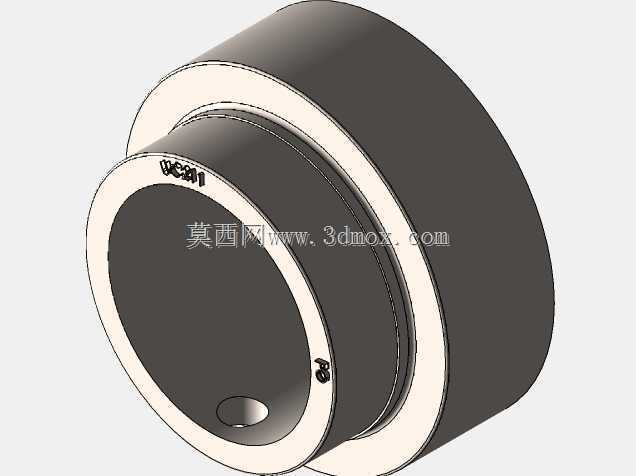

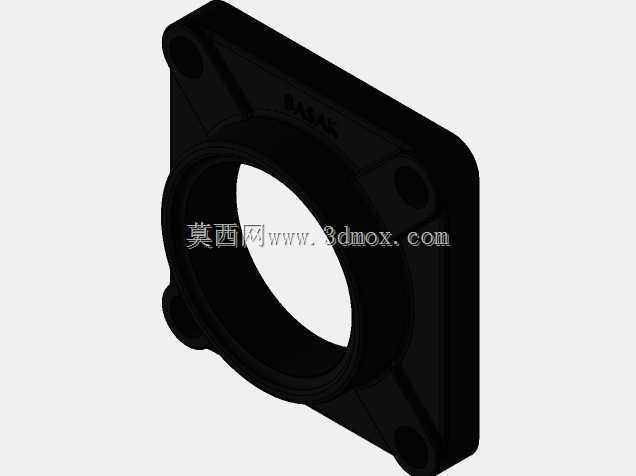

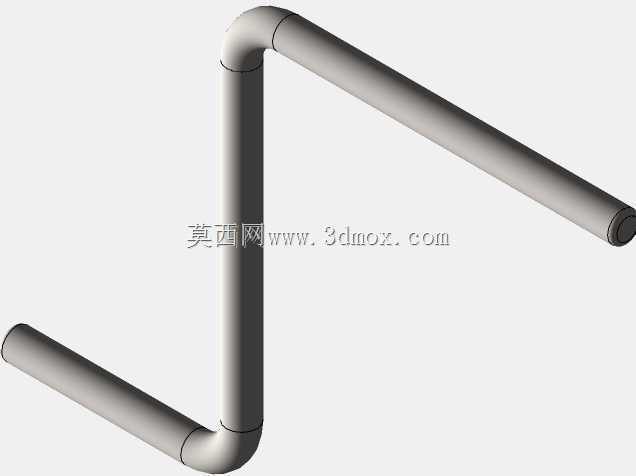

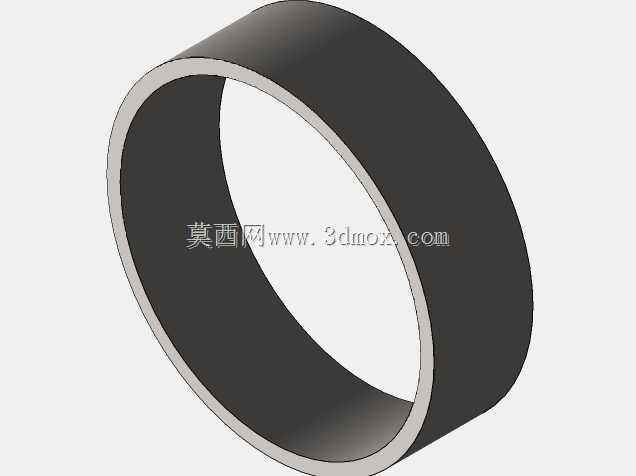

　　从安装边界来看，整机折叠后长度约5.2米，宽度2.4米，高度1.8米，挂接时拖拉机后悬挂不需要额外加装改装附件，直接通过标准牵引销与拖拉机后牵引板连接即可，液压管路采用标准快插接头，与拖拉机后输出液压阀组直接对接，无需额外改装液压系统。镇压辊的轴承座采用外置式密封结构，配备双层防尘密封圈，可阻挡田间尘土、秸秆碎屑进入轴承内部，延长轴承维护周期，日常作业仅需每个作业季补充一次润滑脂即可，降低田间维护的工作量。在实际作业场景中，这款镇压器可搭配联合整地机、播种机组成复式作业机组，拖拉机一次进地即可完成旋耕、整地、播种、镇压多道工序，减少农机进地次数，降低对土壤的压实破坏，尤其适合华北地区冬小麦播后镇压、东北地区玉米大豆播前种床整理的农艺要求，通过合理的镇压强度调节，可有效减少土壤水分蒸发，提升种子发芽率10%以上，同时避免苗期出现吊根、冻害等问题。
