丁格尔重载车桥175厘米规格传动承载结构

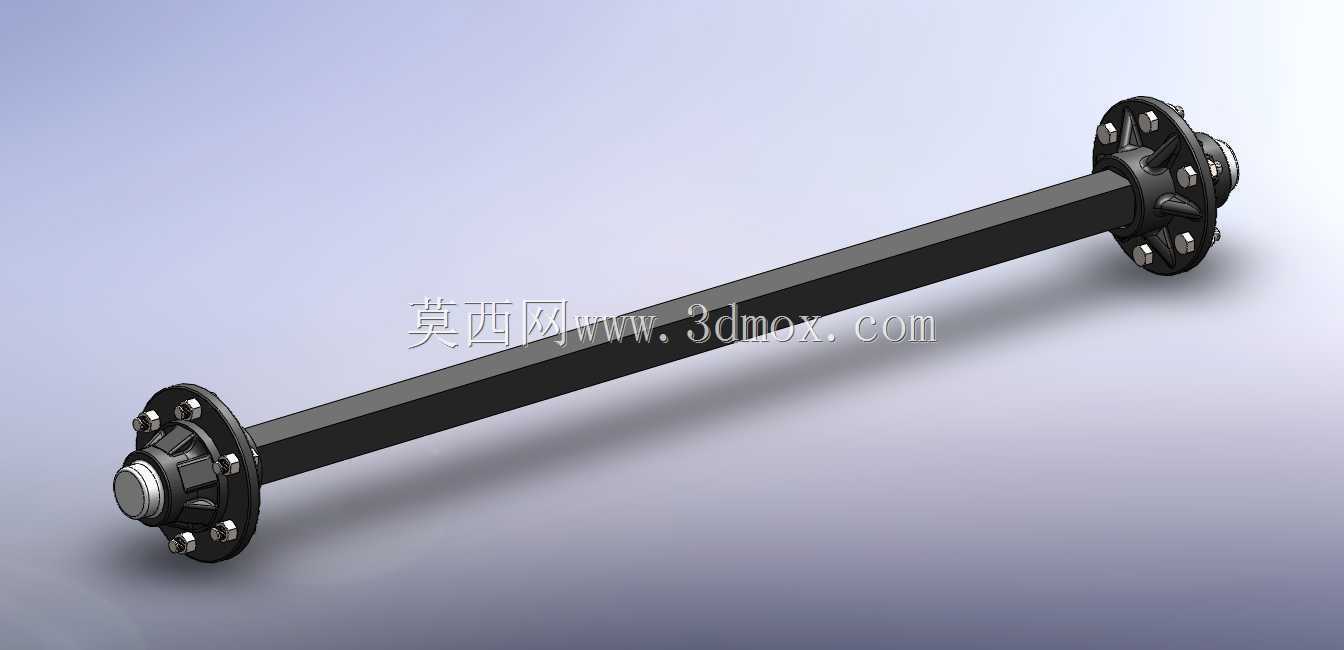

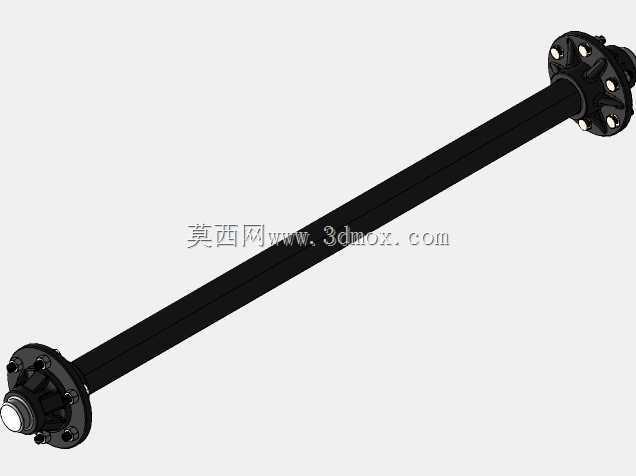

　　在重载运输车辆、农用作业机械以及工程改装设备的行走传动系统中，车桥作为同时承担承载、扭矩传递、轮端连接的核心部件，其结构合理性直接决定整机的负载能力与运行可靠性。这款长度175厘米的六方轴身车桥，采用两端法兰式轮毂连接结构，轴身选用正六方截面设计，相较于传统圆轴配合键槽的传动形式，六方截面可在扭矩传递过程中实现周向均匀受力，避免键槽位置的应力集中问题，在大扭矩冲击工况下，能有效降低轴身扭转变形、键槽崩裂的失效概率，适配非铺装路面作业时频繁的载荷波动与扭矩冲击。

　　从安装边界来看，该部件总长度175厘米，两端法兰盘的螺栓孔采用圆周均布设计，可直接匹配对应孔位的轮毂单元、制动盘组件，安装时无需额外加工转接法兰，轮端法兰的定位止口与轴端同轴度公差控制在0.05毫米以内，能保证轮毂转动时的径向跳动量处于合理区间，减少轮胎偏磨、轴承异常磨损的问题。轴身六方截面的对边尺寸为60毫米，这个截面尺寸经过扭矩校核，可满足额定载荷下的静扭强度要求，在1.5倍额定载荷的冲击工况下，轴身最大应力低于材料屈服强度的70%，留有足够的安全冗余。

　　实际应用场景中，这类车桥多用于低速重载的作业设备，比如农用拖挂车厢、厂区内的重载转运平板车、小型工程机械的行走驱动桥，也可作为非道路改装车辆的从动桥使用。两端的轮毂连接法兰集成了轴承安装位，装配时可直接将圆锥滚子轴承压装在法兰座内，配合轴端的锁紧结构实现轮毂的轴向定位，无需额外设计轴承座支架，能简化配套机架的焊接与加工工序，降低整机的装配难度。

　　设计思路上，这款车桥没有采用复杂的一体式桥壳结构，而是以实心六方轴作为核心承载传力构件，两端通过焊接或过盈配合的方式连接法兰轮毂座，这种结构在保证强度的前提下，减少了复杂铸造桥壳的模具投入，适合小批量定制化的设备配套需求。法兰盘上的螺栓数量与孔径经过匹配计算，可适配常见的16寸、20寸重载工程轮胎轮毂，轮距参数匹配多数农用设备、厂区转运车的宽度要求，不会出现轮距过宽导致的通行受限，或是轮距过窄带来的侧翻风险。

　　在结构细节处理上，轴身与两端法兰座的连接位置做了圆弧过渡处理，避免直角连接带来的应力集中，在长期交变载荷作用下，过渡位置不会轻易出现疲劳裂纹。轴端的中心定位凸台可与轮毂中心孔配合，实现装配时的快速同轴定位，减少装配过程中的找正时间，即使是现场维修更换，也能在无专用工装的情况下完成精准装配。两端法兰的螺栓采用高强度等级设计，拧紧后可保证轮毂与法兰面的足够压紧力，在大扭矩传递时不会出现法兰面打滑、螺栓剪切失效的问题。

　　对于三维建模从业者而言，这类车桥模型的建模过程需要重点关注几个核心尺寸链：一是两端法兰定位止口的同轴度，二是六方轴身的截面尺寸与长度公差，三是法兰螺栓孔的位置度，这些参数直接决定了模型导出工程图后的加工可行性，也关系到后续装配仿真时的干涉检查结果。在进行配套设备设计时，可直接基于该模型进行机架悬挂位置的布局，预留足够的轮胎跳动空间与制动部件安装空间，避免后续设计反复修改。

　　从实际使用的角度出发，这种结构的车桥维护成本较低，轮端轴承可单独拆卸更换，轴身六方结构如果出现磨损，可通过补焊后机加工的方式修复，相比一体式铸造桥壳，维修难度与成本都更低，适合作业环境复杂、维护条件有限的使用场景。在选型匹配时，可根据实际负载需求调整轴身的材料热处理工艺，比如采用40Cr调质处理提升轴身的扭转强度，或是在法兰表面做镀锌处理提升户外使用时的防锈能力，适配不同的作业环境要求。
