管道连接用螺栓紧固式法兰组件结构

　　在工业流体输送、液压动力传输、工艺管线布设等场景中，法兰组件是实现两段管段、设备接口刚性密封连接的核心基础构件，这套螺栓紧固式法兰组件的结构设计完全围绕现场安装的便捷性、连接后的密封可靠性以及长期运行的抗载荷能力展开。从实际应用场景来看，这类法兰组件广泛适配于中低压工况下的钢制管线对接，不管是车间内的工艺冷却水循环管路、液压站的压力油输送管线，还是变配电设备周边的绝缘油循环管路接口，都能见到这类结构的身影，它不需要在管端加工复杂的卡扣或焊接特殊接头，只要将两个带密封面的法兰盘分别与对应管段焊接固定，再通过周向均布的紧固件锁紧，就能实现管路的连通，后期管线检修拆解时也只需要拆除紧固件即可，不会破坏管段本体结构。

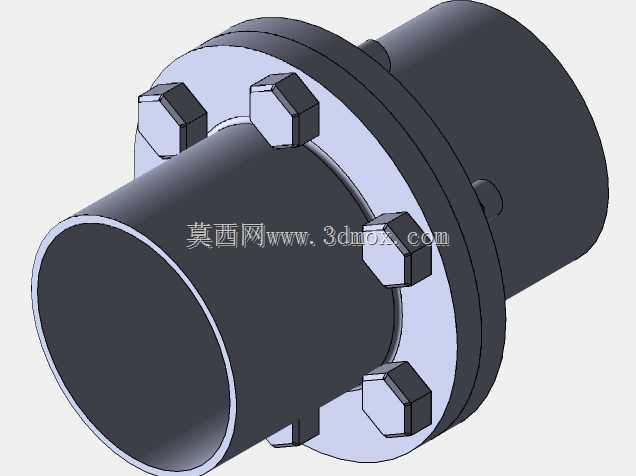

　　这套组件的核心构成包含两个对合的法兰盘、配套的六角头螺栓以及锁紧螺母，设计时首先考虑的是法兰盘的密封面形式，采用突面密封结构，密封面的平面度公差控制在0.1mm以内，两个法兰盘对合时可以在密封面间加装非金属垫片或者金属缠绕垫片，依靠螺栓锁紧产生的压紧力让垫片产生弹性形变，填满密封面间的微观凹凸间隙，阻断管内介质的泄漏路径。法兰盘与管段连接的一端设置了与对应管径匹配的承插段，现场安装时可以将管段插入承插段后进行环缝焊接，承插段的长度经过核算，既能保证焊接后的连接强度，也不会因为过长导致管内流体流动时产生额外的紊流阻力。

　　紧固件的排布采用周向六等分均布设计，这种排布方式可以让每个螺栓施加的锁紧力均匀作用在法兰密封面上，避免出现局部压紧力不足导致的密封失效，也能防止局部压力过大压损密封垫片。螺栓选用标准六角头结构，对应的螺母厚度符合普通C级六角螺母的尺寸规范，安装时可以采用普通开口扳手或者扭矩扳手进行锁紧作业，不需要特殊的专用工装，现场施工的适配性很强。设计时特意将螺栓的光杆段长度设置为略大于两个法兰盘的厚度加上垫片厚度、螺母厚度的总和，锁紧后螺栓露出螺母2-3个螺距，既保证螺纹啮合长度足够提供可靠的锁紧力，也不会因为螺栓伸出过长在运行过程中剐蹭周边管线或者运维人员。

　　从安装边界尺寸来看，法兰盘的外径根据适配的公称管径匹配对应标准的尺寸系列，螺栓孔的中心圆直径与同压力等级的标准法兰完全通用，这意味着这套组件可以直接和市面上同规格的标准法兰进行互换安装，不需要重新加工接口。法兰盘的轴向总长度控制在合理范围内，不会因为法兰结构过长导致管线布设时占用过多的安装空间，在管线排布紧凑的车间内部或者设备夹层内也能顺利完成安装。两个法兰盘对合后的整体同轴度公差控制在0.2mm以内，安装后不会出现管段错位导致的流体偏流问题，也能减少长期运行过程中介质冲刷对法兰密封面的局部磨损。

　　在结构细节处理上，法兰盘的所有棱角位置都做了R2左右的圆角过渡，避免安装过程中尖锐棱角划伤施工人员，也能减少应力集中现象，提升法兰盘在承受管线振动、温度形变时的抗疲劳能力。螺栓孔的孔径比螺栓杆直径大1mm左右，安装时允许两个法兰盘有微小的位置偏差调整空间，降低现场对中作业的难度，哪怕管段焊接时存在小范围的位置误差，也能顺利穿入螺栓完成锁紧，不会因为孔位完全刚性对中导致安装困难。螺母与法兰盘接触的端面没有额外设置垫圈结构，因为法兰盘表面在螺栓孔周边做了平整加工，足够分散螺母锁紧时的压应力，减少零件数量的同时也降低了现场安装的零件管理成本。

　　实际运行过程中，这套法兰组件可以承受管内介质带来的轴向拉脱力，周向均布的螺栓可以将拉力均匀分散到每个紧固件上，当管线内出现短时压力波动时，法兰密封面也能保持足够的压紧力，不会出现介质泄漏。同时这种可拆卸的结构也方便后期对管线内部进行清理、检测，只需要松开螺母将两个法兰盘分离，就能露出管段内部的作业空间，不需要切割管段，大幅降低了管线运维的成本和作业时长。针对不同的输送介质特性，只需要更换对应材质的密封垫片，就能适配水、液压油、绝缘油等多种常见工业介质的输送需求，法兰本体和紧固件采用碳钢材质加工时就能满足大多数常规工况的使用要求，如果是腐蚀介质场景也可以更换不锈钢材质的零件，结构本身不需要做任何调整，适配性非常广泛。
