多接口异径连通管法兰接头结构

　　在流体输送管路系统的布设场景中，多通法兰接头是实现管路分流、汇流以及不同走向管路对接的核心连接件，这款四接口法兰连通件，主要应用于化工流体输送、市政给排水、暖通空调循环管路、工业制程物料输送等场景，可在不额外增加管路弯头、变径接头的前提下，实现单路主管路同时对接三路不同走向的支管，减少管路连接节点，降低管路系统的泄漏风险点。

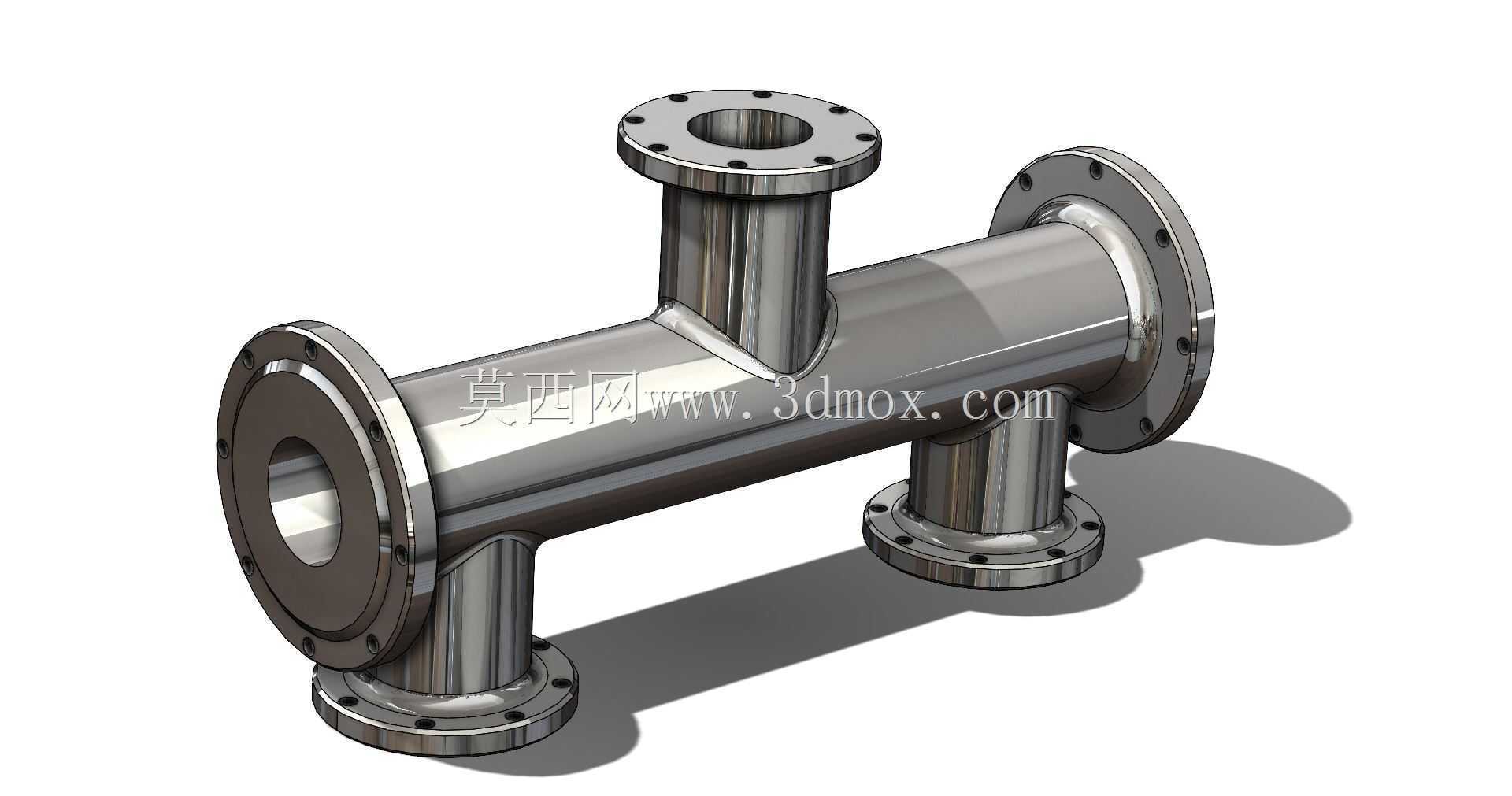

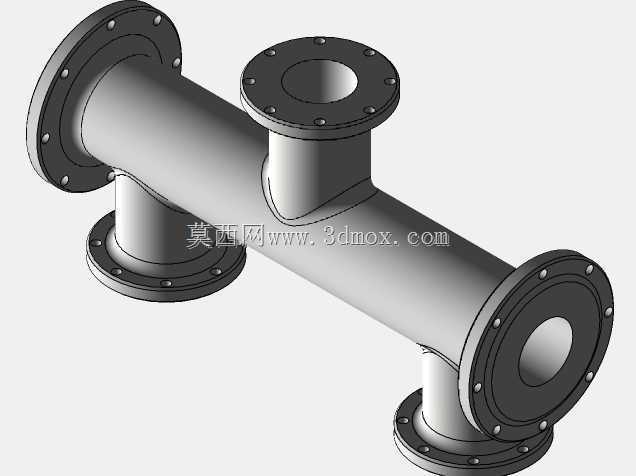

　　从实际使用功能来看，该构件主体为等径直筒主通路，主通路两端采用标准凸面法兰结构，可直接与同公称通径的管路法兰通过螺栓紧固对接，法兰密封面预留了标准密封垫圈安装槽位，安装时配合对应压力等级的密封垫片即可满足管路密封要求，可适配不同压力等级的流体输送工况。主筒身垂直方向引出两个异径支管接口，两个支管同样采用法兰连接形式，支管公称通径小于主通路通径，可对接更小通径的分支管路，实现主路流体向两个支路分流，或是两个支路流体向主路汇流的功能，相比传统焊接式多通接头，法兰连接形式的接头无需现场焊接作业，安装拆卸便捷，后期管路维护、改造成本更低，可反复拆装使用。

　　设计过程中，首先根据管路系统的公称压力、公称通径参数确定主体壁厚，主筒身采用等壁厚圆筒结构，壁厚取值满足对应压力等级下的强度要求，同时兼顾材料成本与结构重量控制，避免过度设计造成的材料浪费。支管与主筒身的连接位置采用圆弧过渡结构，避免直角连接造成的应力集中问题，同时减少流体在管路内部的流动阻力，降低管路输送过程中的压损，提升流体输送效率。所有法兰端面均与对应连接的管路轴线保持垂直，法兰螺栓孔采用跨中均布设计，保证安装时螺栓可顺利穿入，对接后法兰面贴合均匀，避免局部密封不严造成的泄漏问题。法兰背面与筒身、支管的连接位置设置了加强过渡段，提升法兰连接位置的结构强度，避免螺栓紧固时法兰根部出现应力变形，影响密封效果。

　　安装边界方面，主通路两端法兰的端面间距为构件的核心轴向安装尺寸，安装前需确认管路对接端的预留间距匹配该尺寸，避免出现管路长度偏差导致无法对接的问题。两个垂直支管的法兰端面到主通路轴线的垂直距离为径向安装尺寸，布设支管管路时需预留足够的安装操作空间，保证法兰螺栓紧固作业时有足够的扳手操作空间。所有法兰的螺栓孔中心圆直径、螺栓孔数量与孔径均匹配对应公称通径、压力等级的标准法兰参数，可直接与同标准的法兰配件互换对接，无需额外加工适配。构件整体采用金属材质制作，内外壁做光滑处理，减少流体流动时的阻力，同时避免介质残留造成的管路堵塞问题，适配洁净度要求较高的流体输送场景。

　　实际选型使用时，需根据输送介质的腐蚀性、工作温度、工作压力选择对应材质与压力等级的产品，安装时需保证所有法兰对接面的密封垫圈安装到位，螺栓按照对角顺序逐步紧固，避免单侧受力过大造成法兰变形，日常巡检时可重点检查法兰连接位置的密封情况，出现渗漏时可及时紧固螺栓或更换密封垫片，该结构的多通法兰接头相比多个单通法兰、弯头拼接的管路结构，整体结构更紧凑，占用安装空间更小，管路流道更顺畅，可有效提升管路系统的运行稳定性。
