M6内六角圆柱头紧固件结构设计

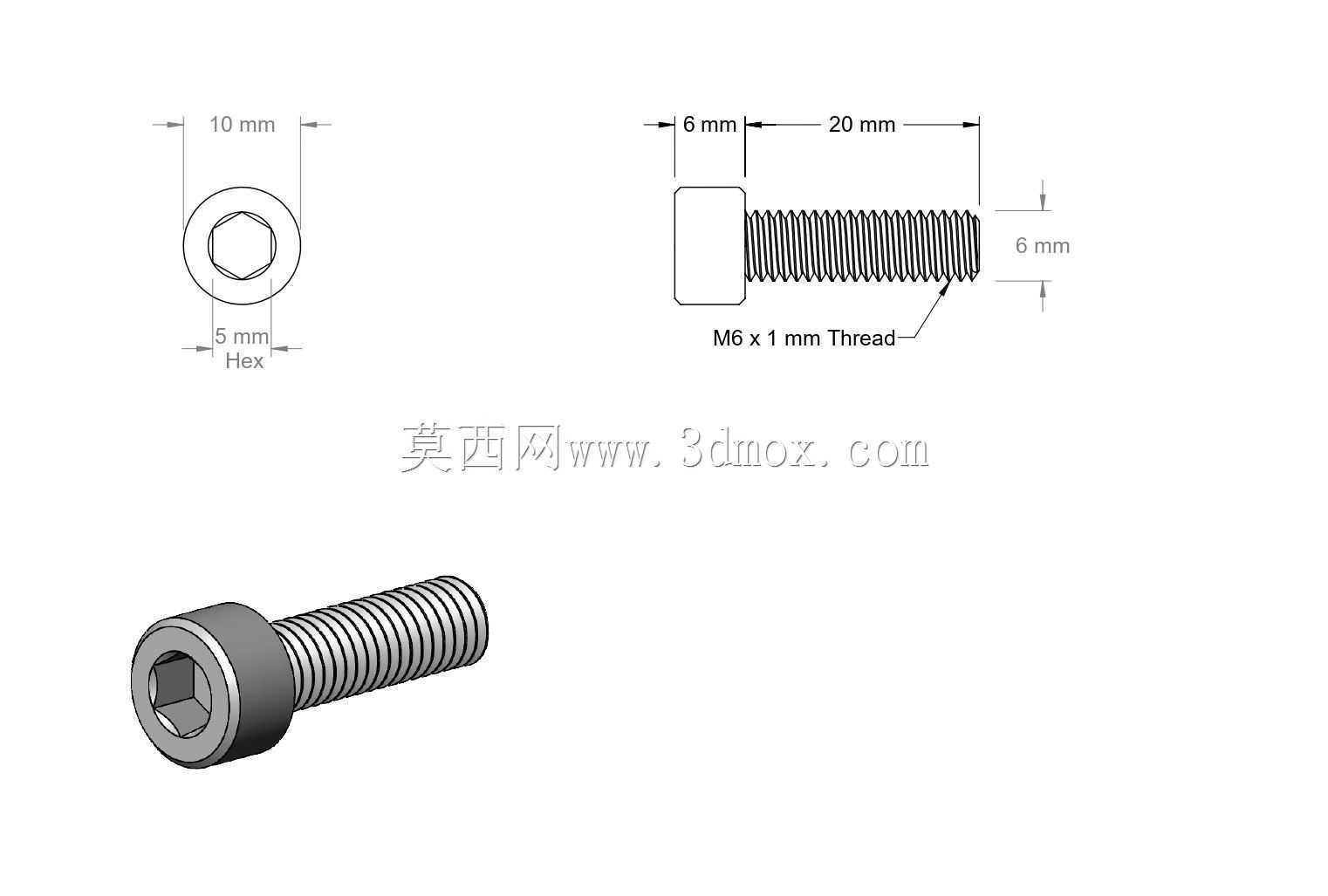

　　在各类机械装配场景中，螺纹紧固件是应用最广泛的基础连接元件，其中内六角圆柱头螺钉凭借头部紧凑、可沉头安装的特性，在空间受限的装配工位中有着不可替代的作用。这款M6规格的内六角圆柱头螺钉，头部直径控制在10mm，内六角对边尺寸为5mm，螺杆公称直径6mm，螺纹段长度20mm，光杆头部段长度6mm，整体尺寸完全适配常规M6螺纹连接的安装空间需求。从实际应用来看，这类紧固件常被用于模具装配、自动化设备机架拼接、电子电器壳体固定、机床附件安装等场景，尤其是在需要沉头安装、不允许连接件头部突出安装面的工位，圆柱头内六角的结构可以完全沉入预制的沉孔内，保证安装面的平整性，避免突出的头部干涉其他运动部件。设计这类紧固件时，

　　首先要匹配标准螺纹的牙型参数，M6x1的粗牙螺纹是通用机械领域最常用的公制螺纹规格，牙型角60度，螺距1mm，具备良好的自锁性能与连接强度，能够满足多数静载、轻度动载工况下的连接需求。头部的内六角驱动结构设计，需要保证内六角孔的深度与对边尺寸公差，确保标准内六角扳手可以完全插入，在施加拧紧力矩时不会出现打滑、拧圆角的问题，同时头部与螺杆衔接的位置要做合理的圆角过渡，避免应力集中导致的头部断裂问题。在安装边界上，使用这款螺钉时需要在被连接件上预制直径6.5mm左右的光孔，沉孔部分需要加工直径10.5mm、深度不小于6mm的沉台，保证螺钉头部可以完全沉入，不会突出安装平面。螺纹连接段的长度选择需要匹配被连接件的总厚度，

　　常规装配中需要保证螺纹旋合长度不小于螺纹公称直径的1.5倍，也就是不小于9mm，才能保证足够的连接强度，避免螺纹滑牙失效。从结构建模的角度来看，这类标准紧固件的建模需要严格控制各部分的尺寸公差，头部的圆柱度、螺纹的牙型精度、内六角孔的位置度都需要符合通用紧固件的公差要求，在装配体中调用时，可以直接匹配对应的标准螺纹孔特征，减少装配干涉检查的工作量。在实际选型过程中，这类螺钉的材质通常根据使用工况选择，普通工况下采用碳钢镀锌处理即可满足防锈与强度需求，在腐蚀环境中可以选择不锈钢材质，在需要高强度连接的工位则可以选用合金钢材质并做相应的热处理，不过从结构尺寸上来说，不同材质的同规格螺钉安装尺寸是完全一致的，具备良好的互换性。

　　很多结构设计人员在做装配设计时，容易忽略紧固件头部的安装空间，尤其是内六角螺钉的扳手操作空间，这款M6内六角螺钉在安装时，需要预留至少8mm的扳手操作空间，保证内六角扳手可以垂直插入螺钉头部并完成旋转拧紧动作，如果安装空间过于狭窄，扳手无法正常摆动，就会导致装配困难，甚至无法完成拧紧操作。另外，螺钉头部的支撑面需要保证平整，与被连接件的沉孔端面完全贴合，避免拧紧时出现偏载，导致螺杆承受额外的弯曲应力，长期使用下出现断裂失效的问题。螺纹部分的设计上，螺杆末端需要做倒角处理，方便装配时顺利拧入螺纹孔，同时避免螺纹首牙的磕碰损伤，螺纹的收尾部分也要控制在合理的长度范围内，避免无效螺纹段过长导致的旋合深度不足。在三维建模过程中，这类标准件的模型需要做到参数化可调，方便在不同规格的选型中快速修改尺寸，不过针对这款M6规格的螺钉，所有尺寸都已经按照常用工况做了固化，可以直接调用到各类装配体中，不需要额外调整尺寸参数。从应用场景的适配性来看，这款螺钉既可以用于两个被连接件的通孔连接，配合螺母完成紧固，也可以直接拧入其中一个被连接件的预制螺纹孔，实现单端固定，两种安装方式下的受力特性有所不同，设计时需要根据实际的载荷情况计算所需的螺钉强度与旋合长度，保证连接的可靠性。在振动工况下使用这类紧固件时，还可以配合弹簧垫圈、螺纹胶等防松元件，提升连接的防松性能，不过这部分属于装配工艺的配套选择，螺钉本身的结构尺寸不需要做调整。
