起重设备用机械链磨损实时监测装置

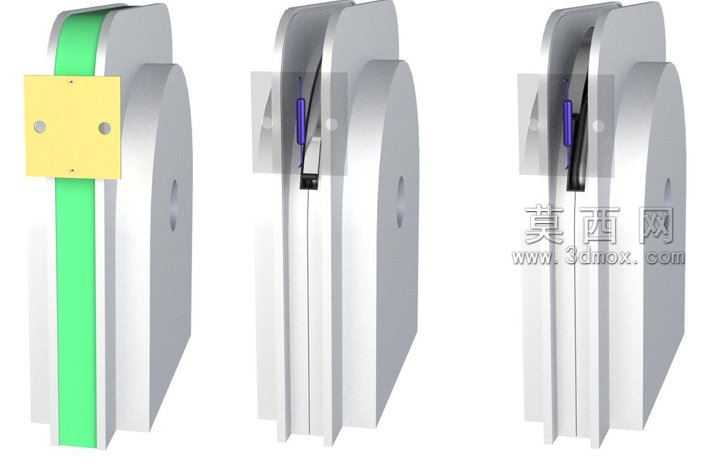

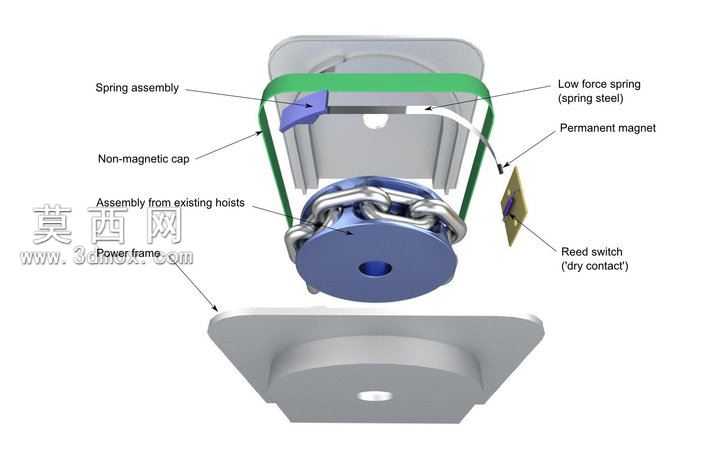

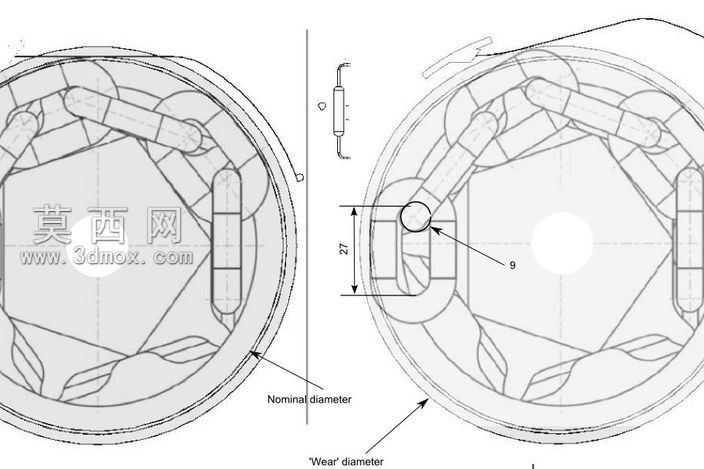

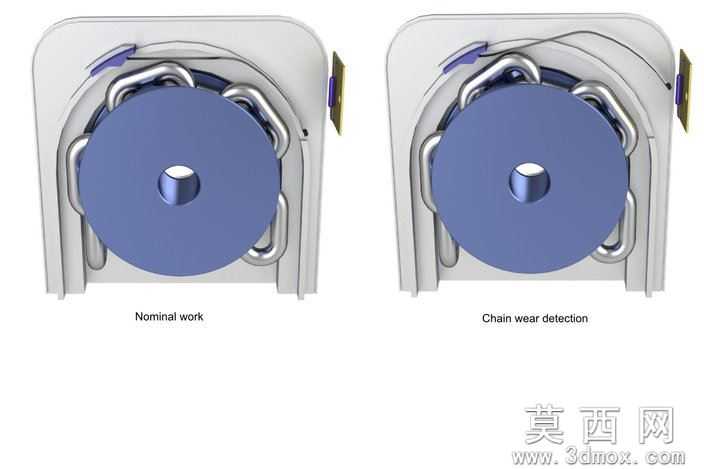

本作品为起重设备配套的机械链磨损监测装置三维模型，建模过程严格遵循机械结构的实际装配逻辑，先完成核心承载底座的特征建模，通过拉伸、倒角、阵列等基础特征构建出适配现有起重葫芦的安装基座，保证基座安装面的平面度与安装孔位的同轴度公差符合实际装配要求。随后完成链条卷筒与配套链条的建模，链条采用逐节链环装配的方式还原真实传动结构，链环间保留合理的活动间隙，还原链条在卷筒上的缠绕状态。核心监测组件的建模重点还原各功能部件的配合关系：低力弹簧钢材质的弹簧组件采用扫掠特征构建弹簧钢带的弧形轮廓，还原其弹性夹持的结构形态；非磁性端盖采用绝缘材质参数设置，表面做哑光非金属材质渲染，区分于金属结构件；永磁体部件单独赋予永磁材质属性，安装位置对准干接触式磁簧开关的触发区域，还原磁触发的结构逻辑；磁簧开关部件还原干接触触点的内部结构，建模时预留出与起重设备电气回路连接的接线端结构。渲染阶段采用分层材质设置，金属承载结构件赋予磨砂合金钢材质，弹簧钢带赋予高弹性弹簧钢的亮面金属材质，永磁体做深色哑光金属质感区分，非磁性端盖采用工程塑料材质渲染，各部件通过不同的粗糙度、金属度参数设置实现清晰的视觉区分，方便快速识别各功能模块。设计思路上采用纯机械结构结合磁触发原理，摒弃复杂电子元件，整体结构紧凑可直接适配现有起重葫芦的安装空间，核心触发逻辑为当链条磨损达到设定阈值时，弹簧钢带的位移会带动永磁体靠近磁簧开关，触发干接触触点闭合，直接向起重设备的提升电气回路发送信号，实现磨损超限的实时预警，无需额外供电即可完成监测触发，整体制造成本可控，结构可靠性高，可有效避免起重链条过度磨损引发的安全隐患。建模过程中对弹簧与链条间的初始气隙做了参数化设置，可根据不同磨损阈值要求调整气隙参数，适配不同规格起重链条的监测需求。
