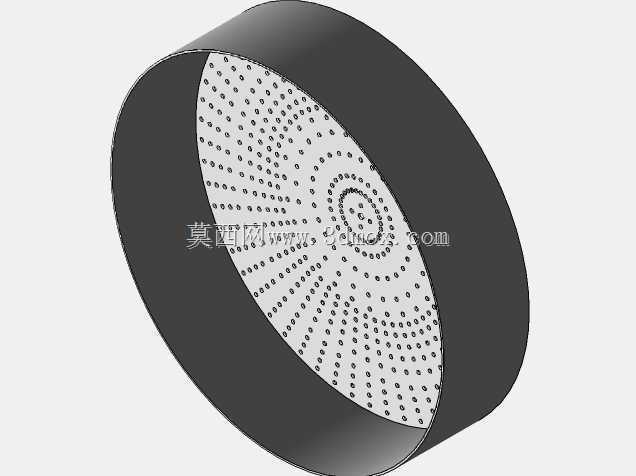

立式多桨叶物料混合搅拌设备结构

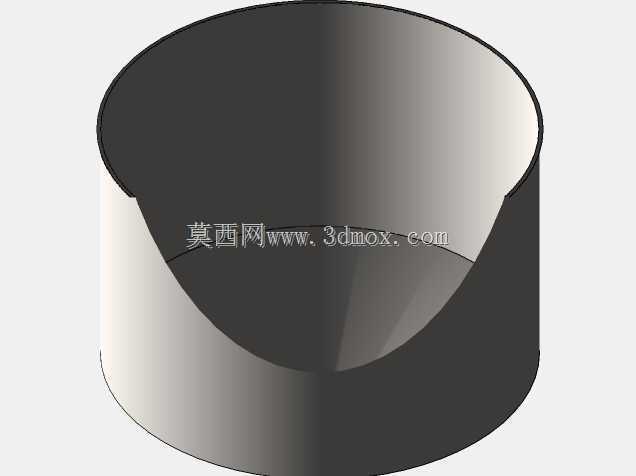

　　在精细化工、食品加工、建材配料这类需要多组分物料均质混合的生产场景里，立式搅拌设备一直是产线前端配料工序的核心单元，这套结构的设计初衷，就是解决中小批量多组分固液、液液物料的均匀混合需求，规避传统卧式搅拌设备残留多、清洗难、占地面积大的痛点。从结构布局来看，整体采用立式圆柱罐体作为物料承载主体，罐体底部采用锥底收口设计，配合底部出料口结构，能在混合工序完成后实现物料的自重排料，减少罐壁残留，降低批次切换时的清罐工作量。罐体顶部设置半开式检修盖，预留的观察孔位可以在设备运行过程中随时查看内部物料混合状态，也方便操作人员在停机后进入罐体内部做桨叶维护、内壁清洁作业，顶盖的折边结构做了圆弧过渡处理，避免开盖作业时尖锐边角造成磕碰损伤。

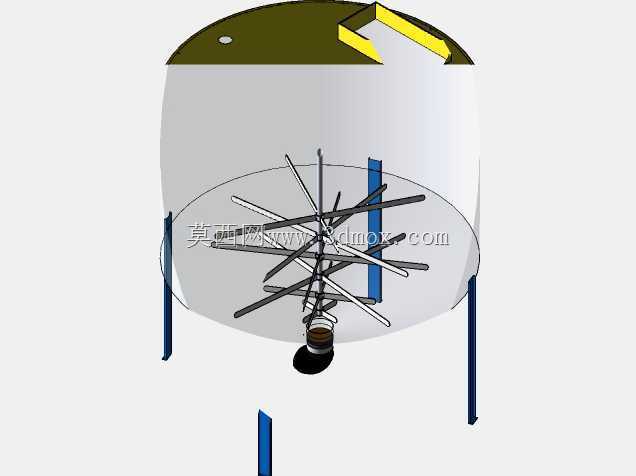

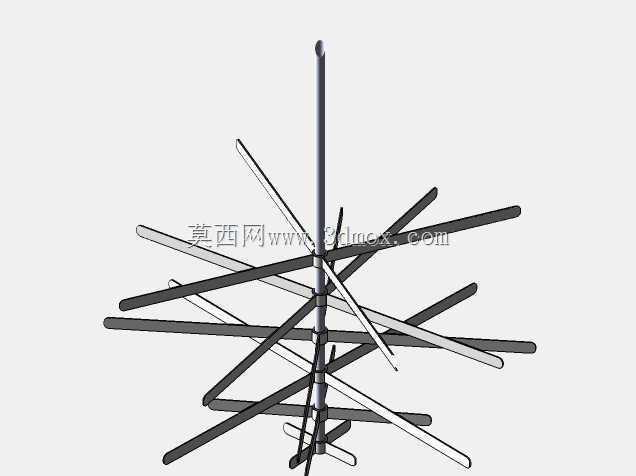

　　内部搅拌组件采用多层交错桨叶布局，不同长度的搅拌桨沿主轴呈放射状分层排布，相邻层桨叶的安装角度错开一定相位，这种设计可以在主轴转动时，打破罐内物料的层流状态，让上层、中层、底层的物料形成上下循环的流场，避免重质组分沉底、轻质组分浮面的混合不均问题。主轴底部采用底轴承支撑结构，抵消长轴转动时产生的径向摆动，降低主轴密封件的磨损速率，延长设备连续运行的维护周期。罐体侧面设置三根沿圆周均布的立式支撑腿，支撑腿与罐体侧壁采用焊接加筋板的连接方式，保证满负荷运行时罐体的结构稳定性，支撑腿底部预留安装孔位，可以根据现场安装条件配合减震垫固定在混凝土基础或者钢结构平台上，适配不同厂房的安装布局需求。

　　设计过程中重点考量了流场的覆盖完整性，通过调整不同层桨叶的长度与倾角，让桨叶的搅动范围覆盖罐体内径的90%以上区域，减少罐壁附近的搅拌死区，针对粘度在1000cp以下的常规混合物料，这种桨叶布局可以在较短的搅拌周期内实现物料的均质混合，降低搅拌工序的能耗。罐体的有效容积设计兼顾了中小批量生产的灵活性，既不会因为容积过大造成小批次物料混合时桨叶空转，也不会因为容积过小无法满足常规批次的生产需求，设备整体的安装边界控制在紧凑的范围内，不需要占用过大的厂房空间，适合中小型生产车间的产线布局。

　　在安装边界的考量上，设备顶部预留了驱动电机的安装接口，可以根据物料的粘度特性匹配不同功率的减速驱动单元，主轴的密封位置采用标准密封件安装槽设计，方便后期根据物料的腐蚀特性更换不同材质的密封件，适配不同酸碱度物料的混合需求。罐体侧壁没有多余的外凸结构，减少了设备外围的安装干涉空间，后期如果需要加装夹套做加热或者冷却温控，也可以直接在圆柱罐壁外侧焊接夹套结构，不需要对原有主体结构做大幅改动。出料口的位置设置在锥底最低处，配套的阀门安装空间预留充足，操作人员在罐侧就可以完成出料阀门的操作，不需要额外搭设操作平台，降低现场安装的配套成本。

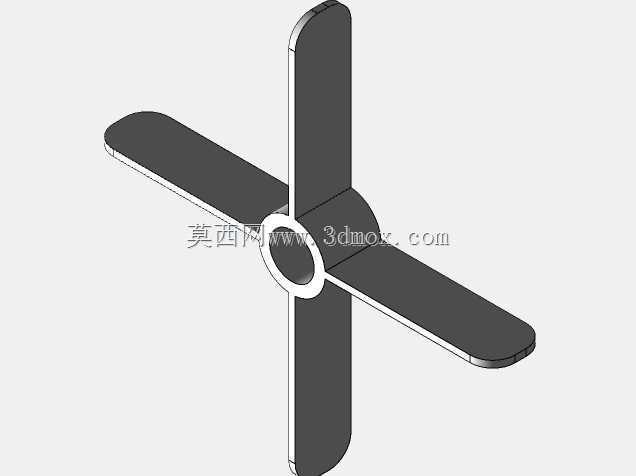

　　从实际使用的角度出发，这套结构的易损件主要集中在主轴密封与桨叶连接螺栓位置，设计时所有连接位置都采用标准件规格，方便后期维护时快速更换配件，不需要定制特殊规格的零部件。搅拌桨与主轴的连接采用可拆式抱箍结构，当需要处理不同特性的物料时，可以快速更换不同形式的桨叶，提升设备的适配范围，不需要整体更换搅拌组件。罐体的内壁做圆弧过渡处理，所有焊接位置都打磨平滑，避免物料在焊缝位置挂壁残留，减少批次之间的物料交叉污染，适合对物料清洁度有一定要求的生产场景。
