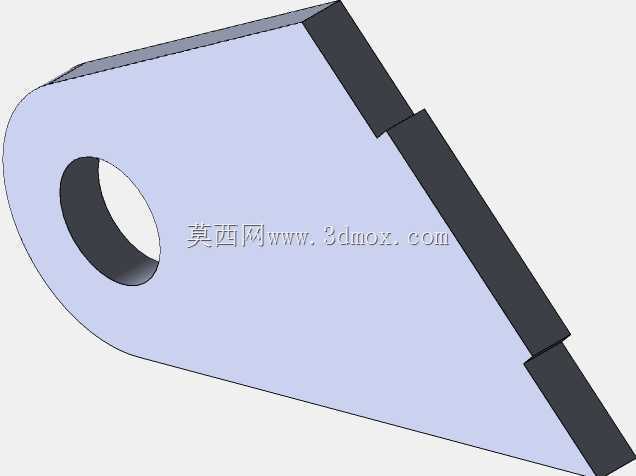

4立方卧式进料搅拌设备结构设计

　　在规模化畜禽养殖、中小型饲料加工生产场景中，卧式进料搅拌设备是原料预处理环节的核心作业单元，承担着将不同配比的粉状、颗粒状饲料原料，包括玉米粉、豆粕、麸皮、预混料添加剂等组分充分混匀的作业任务，同时也可适配部分生物质颗粒、粉状建材原料的混合工序，其作业稳定性直接影响后续成品的组分均匀度，避免因物料分层导致的成品品质波动。这款4立方规格的卧式进料搅拌结构，在设计阶段优先考虑了进料端的作业便利性，将进料口设置在筒体侧上方的低位区域，配合倾斜式导料板结构，人工投料或者配套小型皮带输送机上料时，无需搭建过高的操作平台，能够降低上料作业的劳动强度，同时减少物料抛洒造成的原料损耗。筒体采用卧式圆筒形结构，相比立式搅拌结构，

　　卧式布局的设备重心更低，运行过程中的整机振动幅度更小，对安装地面的承重要求相对宽松，普通硬化水泥地面即可完成安装固定，无需额外做复杂的设备基础浇筑，适合中小型加工车间的场地布局调整需求。筒体内部的搅拌组件采用螺带式桨叶结构，内外双层螺带的旋向相反，作业过程中内螺带将筒体中心区域的物料向两端推送，外螺带将筒壁附近的物料向中心聚拢，形成持续的轴向、径向复合物料流，能够在较短的作业周期内完成全筒体内物料的均匀混合，避免出现筒壁处物料滞留、混合死角的问题。桨叶与筒体内壁之间预留了5mm的均匀间隙，既可以减少桨叶运转过程中与筒壁的剐蹭磨损，也能避免间隙过大残留的物料层长期堆积变质，影响后续批次的物料品质。设备的进料端设置了可翻转的密封盖板，

　　盖板边缘加装橡胶密封条，搅拌作业时盖板闭合能够减少粉尘外溢，改善车间作业环境，投料时盖板可向上翻转锁定，留出足够的投料操作空间。出料端设置在筒体底部的中心位置，采用插板式卸料结构，配合搅拌桨叶的推送作用，卸料过程顺畅无残留，卸料完成后插板闭合即可快速开始下一批次的物料混合作业。从安装边界尺寸来看，这款4立方规格的卧式搅拌设备整机长度控制在3.2米左右，筒体直径1.6米，整机高度不含上料机构为1.8米，进料口距离地面的高度为1.1米，操作人员站在地面即可完成常规的投料操作，设备两侧预留0.8米的检修空间即可满足日常维护、易损件更换的作业需求，不需要预留过大的车间占地空间。设计过程中针对搅拌轴的受力情况做了优化，

　　两端采用带座外球面轴承作为支撑，轴承座位置加装了防尘密封结构，避免粉状物料进入轴承滚道造成磨损，延长轴承的维护更换周期。搅拌轴的传动端采用摆线针轮减速机直连的传动结构，相比皮带传动的结构，传动效率更高，运行过程中不会出现皮带打滑、转速波动的问题，能够保证搅拌转速稳定在合理区间，既保证混合效率，也避免转速过高造成的物料离析问题。在实际应用场景中，这类卧式进料搅拌设备既可以作为独立的混合单元使用，也可以和前端的粉碎设备、后端的制粒设备、输送设备组成完整的饲料加工生产线，适配不同规模的生产作业需求。针对部分含水率稍高的物料混合需求，筒体顶部还预留了液体添加接口的安装位置，用户可根据自身工艺需求加装喷头组件，在搅拌过程中均匀添加油脂、水或者其他液体添加剂，完成湿料的混合作业，拓展设备的适用范围。筒体外部设置了加强筋结构，沿筒体轴向、环向均匀布置，避免长期满载作业过程中筒体出现变形，保证桨叶与筒壁的间隙始终保持在设计范围内，减少设备运行过程中的异响和磨损。设备的机架采用型钢焊接结构，焊接完成后做整体去应力处理，避免长期运行过程中机架变形导致的搅拌轴同轴度偏差，保证设备长期运行的稳定性。
