M16转M12内六角螺旋线圈螺纹插入件

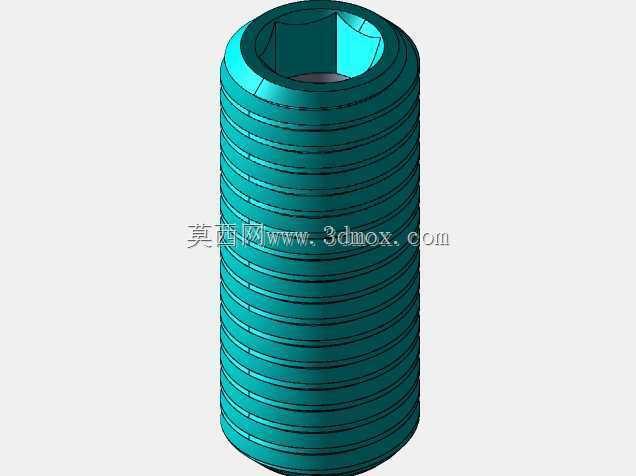

　　在各类机电设备的装配场景中，螺纹连接的适配性问题一直是结构设计与现场运维环节的常见痛点，尤其是在交流稳压器这类电工设备的柜体、内部安装支架的螺纹孔修复、规格适配场景下，M16转M12规格的螺旋线圈插入件是非常实用的连接补强与规格转换零件。这类零件的核心作用，是在原有M16规格的内螺纹孔出现滑牙、磨损，或是需要在M16螺纹孔基础上安装M12规格的外螺纹紧固件时，提供可靠的螺纹转换与连接强度补强，无需对原有基体进行扩孔、攻丝等二次机加工，大幅降低现场改造成本与装配难度。从结构设计角度来看，该插入件整体为带外螺纹的圆柱套结构，外螺纹适配M16标准内螺纹，内螺纹为M12标准规格，可直接拧入原有M16螺纹孔中，

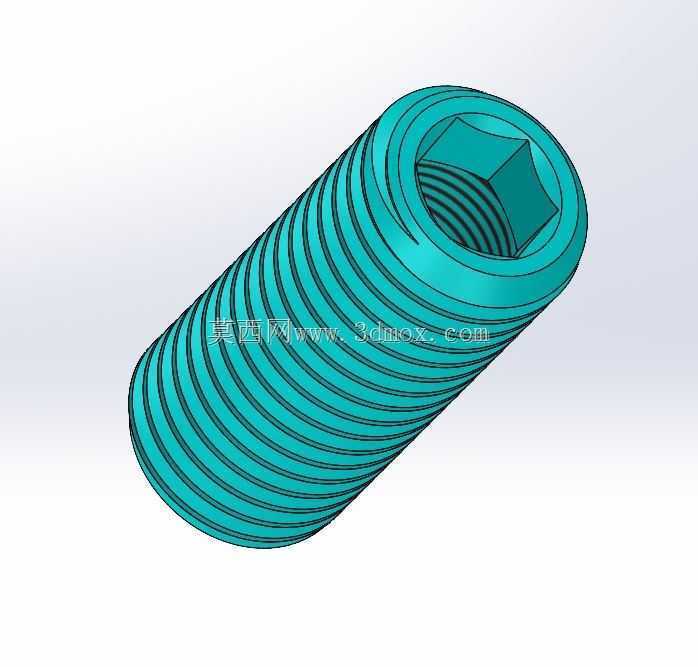

　　内部的M12螺纹即可直接匹配对应规格的螺栓、螺柱。零件一端设计有内六角凹孔，可适配8mm规格的内六角扳手进行拧紧操作，安装时无需特殊工装，使用常规五金工具即可完成装配，适配现场运维、小批量装配的作业条件。外表面的螺旋线圈结构并非普通的连续外螺纹，而是采用了类似钢丝螺套的菱形截面线圈成型结构，这种结构相比实心螺纹套有更优的弹性变形能力，拧入基体螺纹孔后可以更好地填充螺纹间隙，分散螺纹牙的受力，降低应力集中，提升连接的抗疲劳性能，同时还能在一定程度上补偿基体螺纹的 minor 加工误差，对原有螺纹孔的牙型损伤有较好的包容度。零件的台阶结构设计在插入件的端部，当插入件完全拧入基体螺纹孔后，台阶端面可以与基体表面贴合，起到轴向定位的作用，

　　避免插入件在后续紧固件拧入时随螺栓转动，同时也能封堵螺纹孔端部的间隙，减少灰尘、水汽进入螺纹配合面，提升连接的耐锈蚀能力。从安装边界来看，该插入件的外螺纹大径为16mm，适配的基体螺纹孔需为标准M16内螺纹，攻丝深度需大于插入件的整体长度，保证插入件可以完全拧入孔内，端部台阶与基体表面齐平；内部M12螺纹的有效深度满足常规M12螺栓的拧入深度要求，可适配不同长度的M12外螺纹紧固件，满足不同厚度连接件的装配需求。在实际应用中，这类插入件除了用于交流稳压器的内部结构连接，也广泛用于各类通用机械设备的螺纹孔修复、规格转换场景，比如机床床身的螺纹孔滑牙修复、自动化设备机架的螺纹规格适配、五金构件的连接补强等场景，

　　相比重新攻丝安装更大规格的紧固件，使用这类螺旋线圈插入件不需要改变原有紧固件的规格，也不会削弱基体的结构强度，尤其适合薄壁件、铝型材、铸铁件这类攻丝后螺纹强度较低的基体材料，能有效提升螺纹连接的承载能力与使用寿命。设计这类零件时，需要重点控制内外螺纹的同轴度，避免拧入后内螺纹出现偏斜，导致后续螺栓拧入卡顿、受力不均；内六角凹孔的深度与对边尺寸需要严格匹配标准内六角扳手的尺寸，保证安装时扳手可以完全插入，不会出现打滑、拧毛棱角的问题；外螺纹的螺距与牙型需要和标准M16螺纹完全一致，保证可以顺畅拧入标准螺纹孔，同时线圈的截面尺寸需要经过计算，保证拧入后有足够的胀紧力，不会在使用过程中出现松动、脱出的情况。端部的台阶厚度需要控制在合理范围，既要有足够的强度承受拧紧时的轴向力，也不会因为过厚导致突出基体表面，影响后续连接件的贴合。
