30毫米带宽正时皮带张紧调节装置

项目分类:通用机械零部件 发布时间:2024-09-15 ID:771495
  • 30毫米带宽正时皮带张紧调节装置
  • 30毫米带宽正时皮带张紧调节装置
  • 30毫米带宽正时皮带张紧调节装置

  在各类采用同步正时皮带做动力传递的设备中,张紧装置是保障传动精度、避免皮带跳齿、延长皮带使用寿命的核心配套部件,这款适配30毫米宽度正时皮带的张紧结构,正是针对中小载荷同步传动场景设计的功能性部件。从实际应用场景来看,这类张紧装置常见于小型内燃机正时传动系统、轻工自动化设备的同步带输送单元、小型精密机床的进给传动链路中,区别于重载链条传动的张紧结构,正时皮带张紧需要兼顾张紧力的均匀性、调节的便捷性,同时不能对皮带侧边造成额外的挤压磨损,否则很容易导致皮带早期开裂、传动精度丢失。

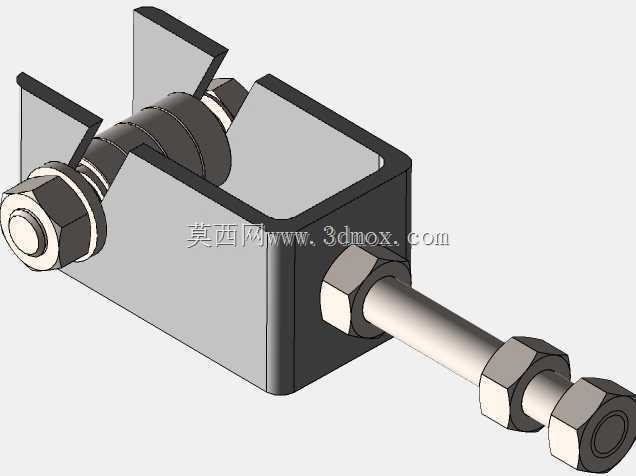

  从功能特性上看,这款张紧装置采用U型安装支架搭配贯穿式调节螺杆的结构,张紧轮组件集成在支架内部,通过螺杆端部的双螺母结构实现张紧行程的精准调节与锁止,调节过程中不需要拆解周边的传动护罩,只需要松开锁止螺母,旋转调节螺杆就能推动张紧轮压向皮带工作面,待张紧力达到工艺要求后,拧紧双螺母完成锁止即可,整个调节过程单人即可完成,不需要额外的专用工装。张紧轮的轮体宽度刚好匹配30毫米宽的正时皮带,轮缘做了轻微的倒角处理,避免皮带运行过程中轮体锐边切割皮带的帘布层,轮体内部集成了免维护的滚动轴承,转动阻尼小,长时间运行不会出现卡滞、异响的问题。

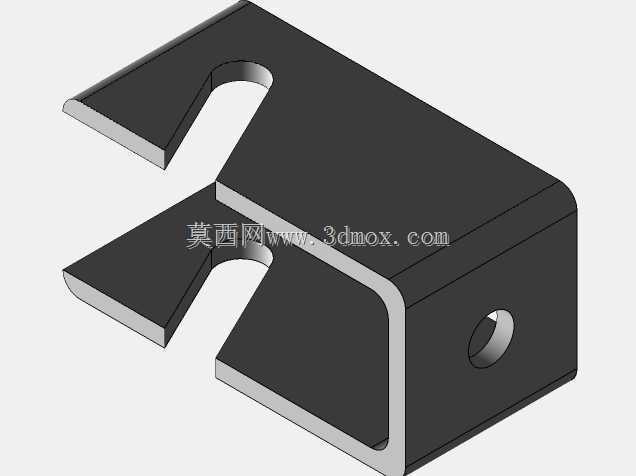

  设计思路上,这款结构没有采用复杂的自动张紧结构,而是选择了可靠性更高的手动调节固定式张紧方案,主要是考虑到很多工业场景下正时皮带的中心距在设备装配完成后不会出现频繁的大幅变动,手动调节的结构零件数量更少,故障点更少,对于维护人员的技术要求更低。U型支架的两侧立板做了折弯加强处理,支架的安装面预留了固定螺栓的过孔,可以直接通过螺栓固定在设备的安装基板上,不需要额外设计转接支架,降低了整机设计的配套工作量。贯穿式的调节螺杆采用标准粗牙螺纹,螺距的选择兼顾了调节效率与调节精度,每旋转一圈螺杆,张紧轮的推进量为1.5毫米,既可以快速完成大行程的张紧调整,也能实现小范围的精准微调,适配不同老化程度、不同初始安装长度的正时皮带。

  从外形尺寸与安装边界来看,这款张紧装置的整体外轮廓宽度刚好略大于30毫米带宽的皮带,安装时需要预留的横向空间不超过60毫米,纵向的调节行程范围为0到25毫米,可以覆盖绝大多数中心距偏差在20毫米以内的正时皮带传动安装场景。支架的壁厚选择了3毫米的冷轧钢板材质,表面做了发黑防锈处理,能够适应一般工业车间的油污、粉尘环境,调节螺杆采用45号钢调质处理,螺纹强度足够承受张紧过程中的轴向推力,不会出现螺纹变形、螺杆弯曲的问题。安装时需要注意,张紧轮的压合面要与正时皮带的工作面保持平行,偏差不能超过1度,否则会导致皮带运行过程中出现偏磨,张紧力的设置要参考对应规格正时皮带的推荐张紧力范围,不能过紧导致皮带和轴承的载荷过大,也不能过松导致皮带跳齿、传动打滑。

  在实际的设备维护场景中,这类张紧装置的更换成本很低,当张紧轮的轴承出现磨损旷量时,只需要拆下支架端部的固定螺母,就能抽出轮轴更换轴承或者整个轮体,不需要整体更换整个张紧支架,大幅降低了设备的后期维护成本。对于结构设计人员来说,在选用这款张紧装置的时候,只需要在设备的安装基板上对应位置预留两个M6的固定螺纹孔,同时预留出调节螺杆的操作空间即可,不需要额外设计复杂的张紧调节机构,能够有效缩短整机的设计周期,降低传动系统的结构复杂度。
