推土机D8R/N/T MS型松土作业装置结构

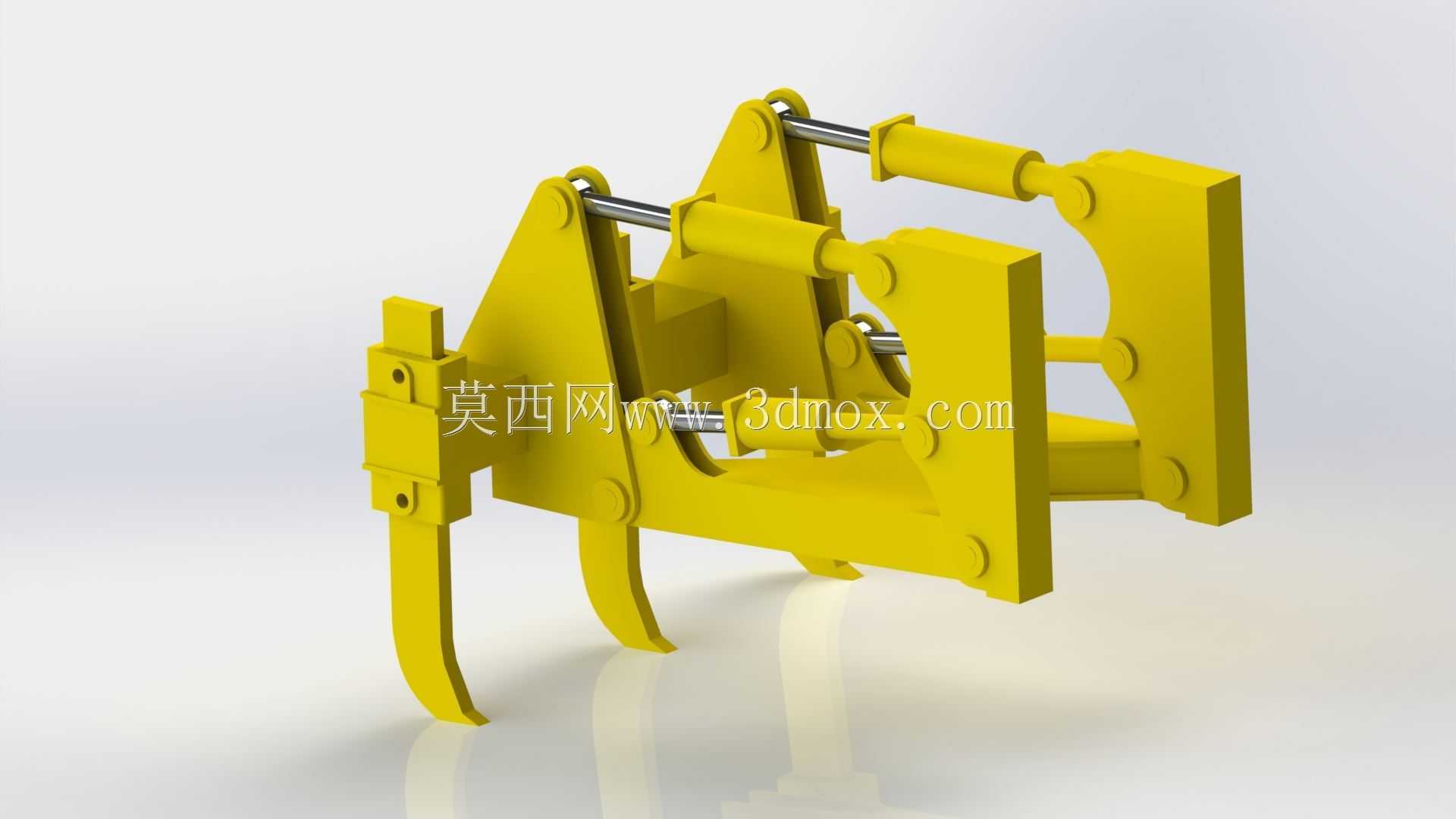

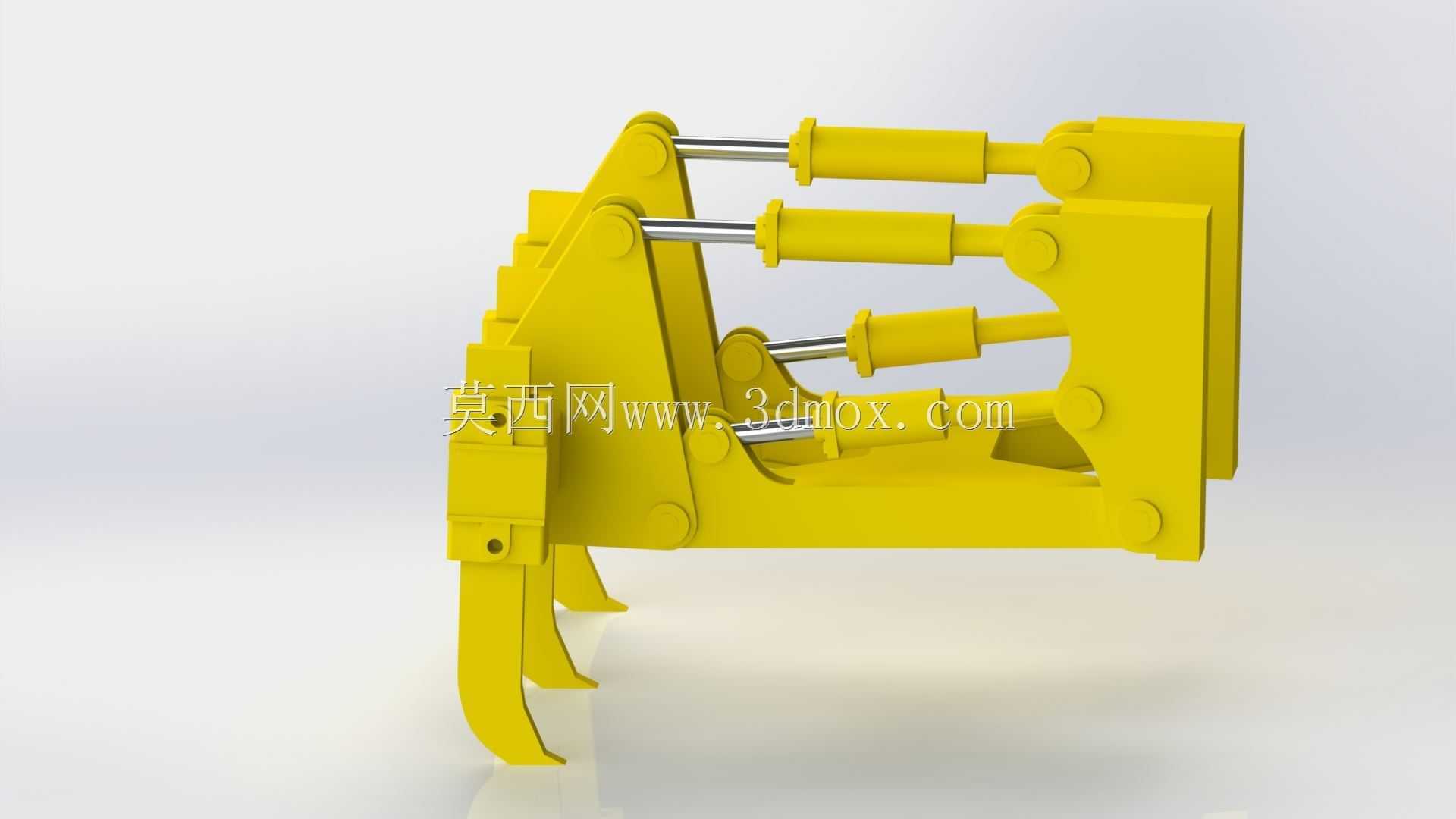

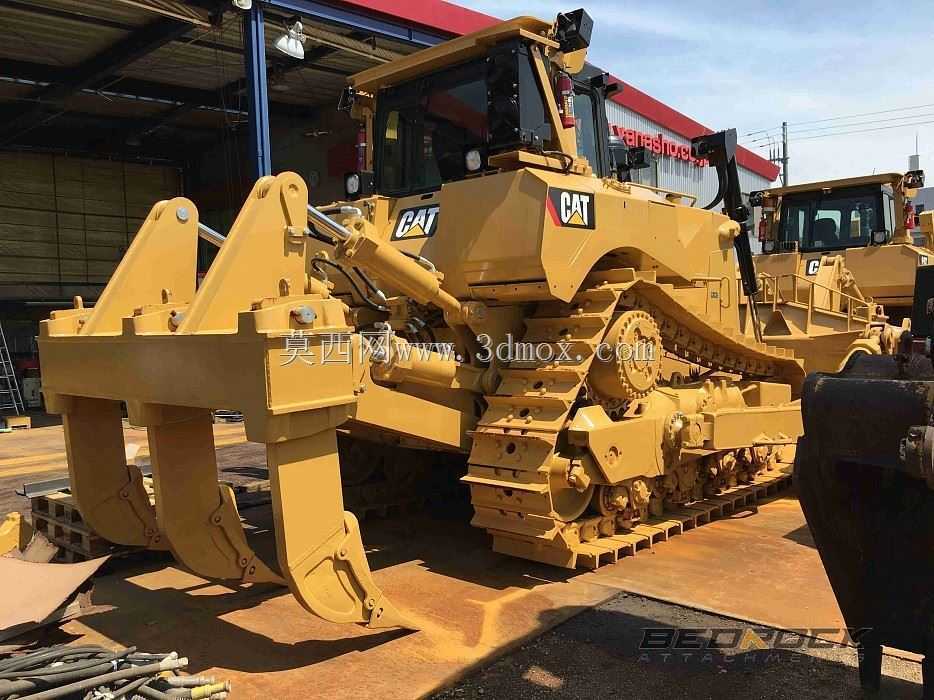

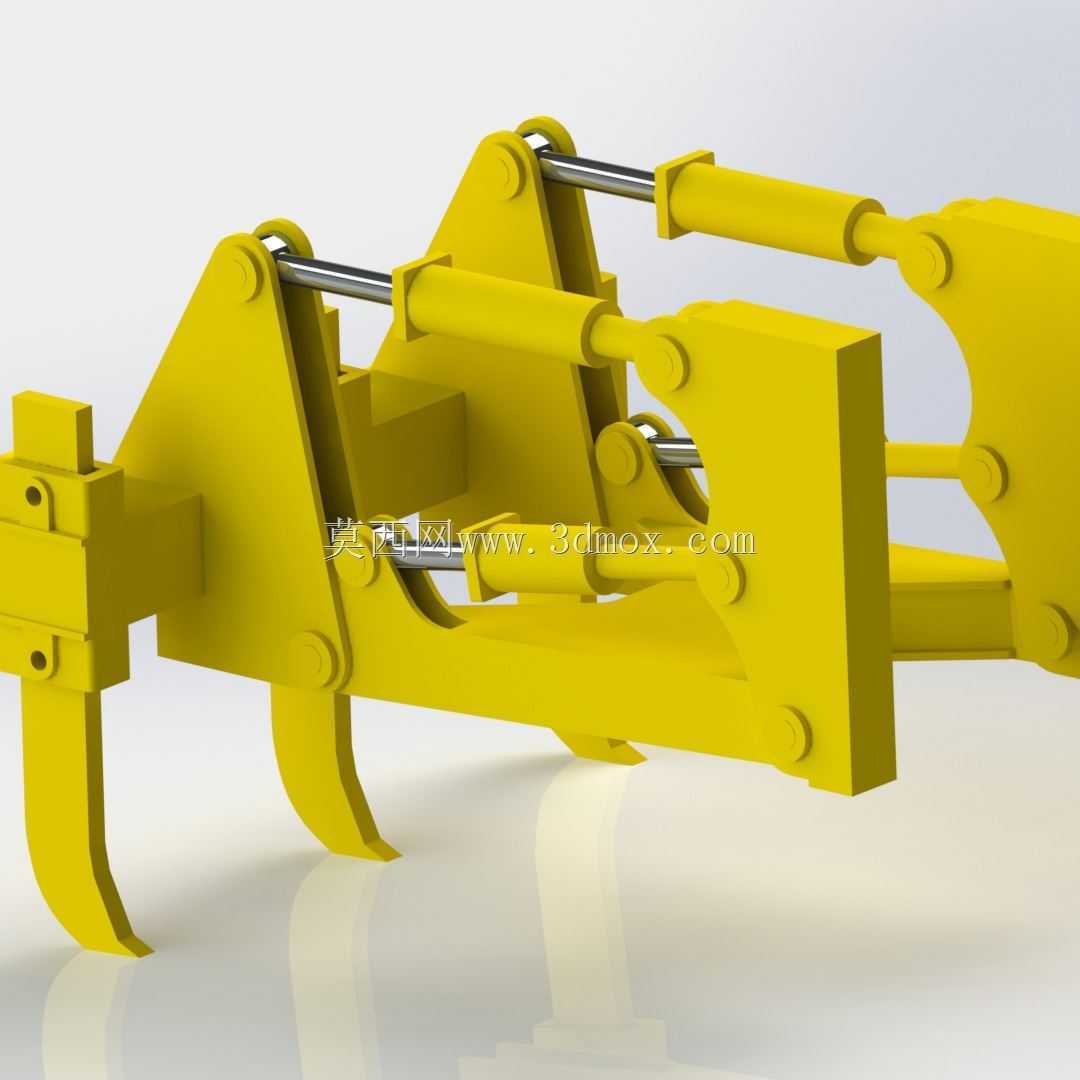

　　该松土作业装置为大马力推土机配套的后置属具，主要适配矿山剥离、硬土破碎、冻土开挖、农田深松等作业场景，在露天矿场作业时，可提前对风化岩、压实砾石层进行预松，避免推铲直接接触硬质基体造成铲刃崩损；在高标准农田建设场景中，可打破犁底层，加深耕作层，提升土壤透气性与雨水下渗能力，也可用于林地清理时拔除树根、翻整造林地块。装置采用多齿平行排布结构，齿尖采用耐磨合金堆焊结构，作业时可根据土层硬度调整入土角度，单齿最大入土深度可适配常规推土机的后悬挂行程，安装接口完全匹配对应型号推土机的尾部挂载点，无需额外改装即可完成挂接。整套装置的动力来源为推土机后置液压输出回路，配置的三组液压油缸分别对应齿架角度调节、入土深度控制、齿距微调功能，

　　油缸铰接点均采用自润滑轴承衬套，可适应高粉尘、多泥沙的作业环境，减少日常维护频次。设计过程中优先考虑了受力传递路径，作业时的切削阻力通过齿架直接传递到推土机尾部挂载横梁，避免应力集中在油缸铰接位置，齿座采用可拆换结构，当齿尖磨损到限后，仅需拆卸固定销即可更换齿尖部件，无需整体更换齿架，降低现场运维成本。外形尺寸方面，装置收拢状态下的横向宽度与推土机尾部宽度保持一致，不会超出整机行走边界，避免在狭窄场地转场时发生刮碰；作业状态下齿尖最大张开角度可覆盖3米幅宽，单次松土作业的幅宽与推土机推铲幅宽匹配，减少重复作业行程。安装边界上，装置的挂载销孔中心距、液压接口规格均与对应型号推土机的后置输出接口完全对齐，挂接时仅需对准销孔插入固定销，

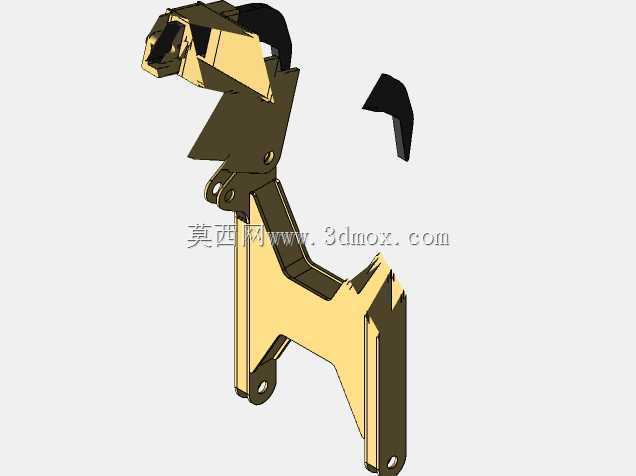

　　连接液压管路即可完成装配，无需对推土机本体进行焊接、打孔等二次加工。结构设计上，齿架主体采用厚钢板焊接箱型结构，关键受力位置做了加强筋处理，可承受硬土层作业时的冲击载荷，油缸活塞杆外侧配置了防尘护套，避免泥沙刮蹭活塞杆表面造成密封件损坏，延长液压元件使用寿命。在实际作业过程中，操作人员可在驾驶室内通过液压操纵杆调整松土齿的入土深度与作业角度，遇到硬质障碍物时可快速提升齿架，避免结构过载损坏，整套装置的作业效率相比单齿松土器提升40%以上，尤其适合大面积连续作业场景。针对不同作业工况，齿尖可更换为窄型凿形齿或宽型铲形齿，窄型齿适用于硬岩、冻土的破碎作业，入土阻力小，破碎能力强；宽型齿适用于农田深松、表层土整理作业，松土幅宽大，

　　作业平整度好。装置的所有铰接销轴均设置了注油通道，可在日常保养时通过黄油嘴注入润滑脂，减少铰接位置的磨损，销轴端部采用开口销固定，避免作业过程中销轴窜动脱落。液压管路的布置全部沿齿架内侧走线，通过管卡固定，避免作业过程中管路被石块、树枝刮碰损坏，管路接口采用标准快插接头，拆装时无需额外工具即可完成管路连接与拆卸。
