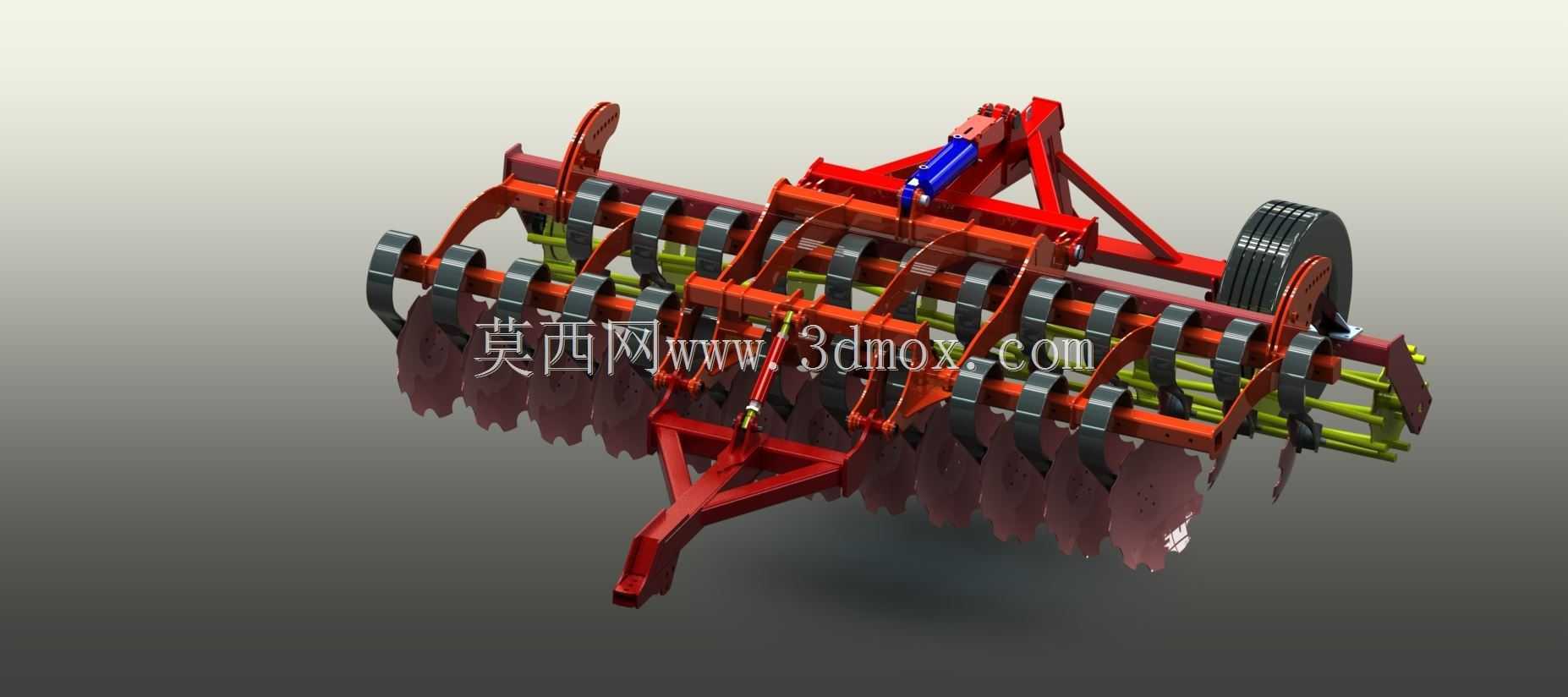

3米幅宽弹簧挂钩式圆盘耙结构设计

　　这款3米幅宽的圆盘耙，是适配中等马力拖拉机的牵引式耕整作业部件，核心作业场景集中在作物收获后的播前整地环节，在北方旱作区的玉米、小麦茬口地块，以及南方旱地的油菜、棉花残茬地块都能适配，作业时直接挂接在拖拉机后悬挂点位，不需要额外加装复杂的连接辅件，挂接接口符合主流农用拖拉机后悬挂的通用安装尺寸，三点悬挂的连接点位预留了足够的调节余量，可根据不同拖拉机的挂接高度调整上拉杆长度，保证作业时机架处于水平状态。从实际作业用途来看，它的核心作用是把收获后留在地表的作物残茬切割粉碎，同时把表层板结的土壤切开破碎，平整起伏的地表，把较大的土块切碎到适合播种的粒径范围，为后续的播种作业打造上虚下实的种床条件，相比传统的钉齿耙，它对粘重土壤、

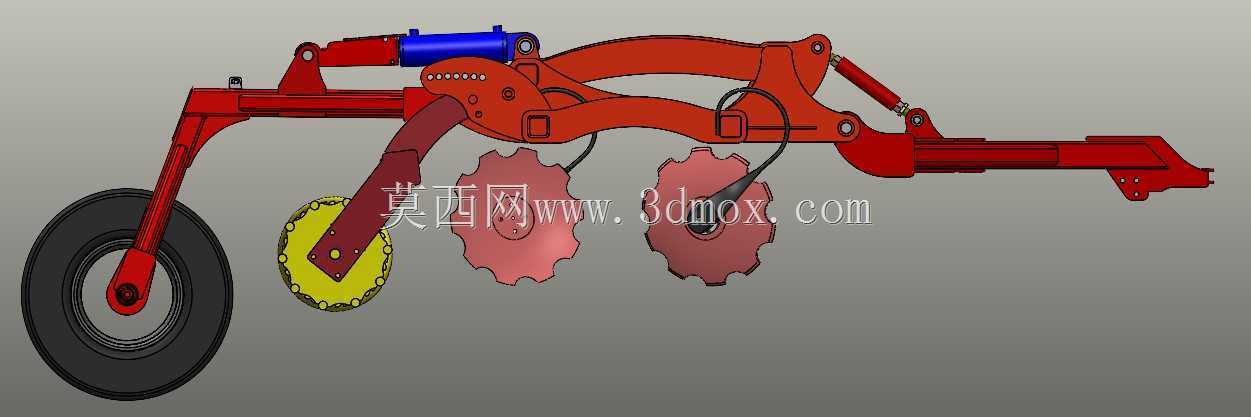

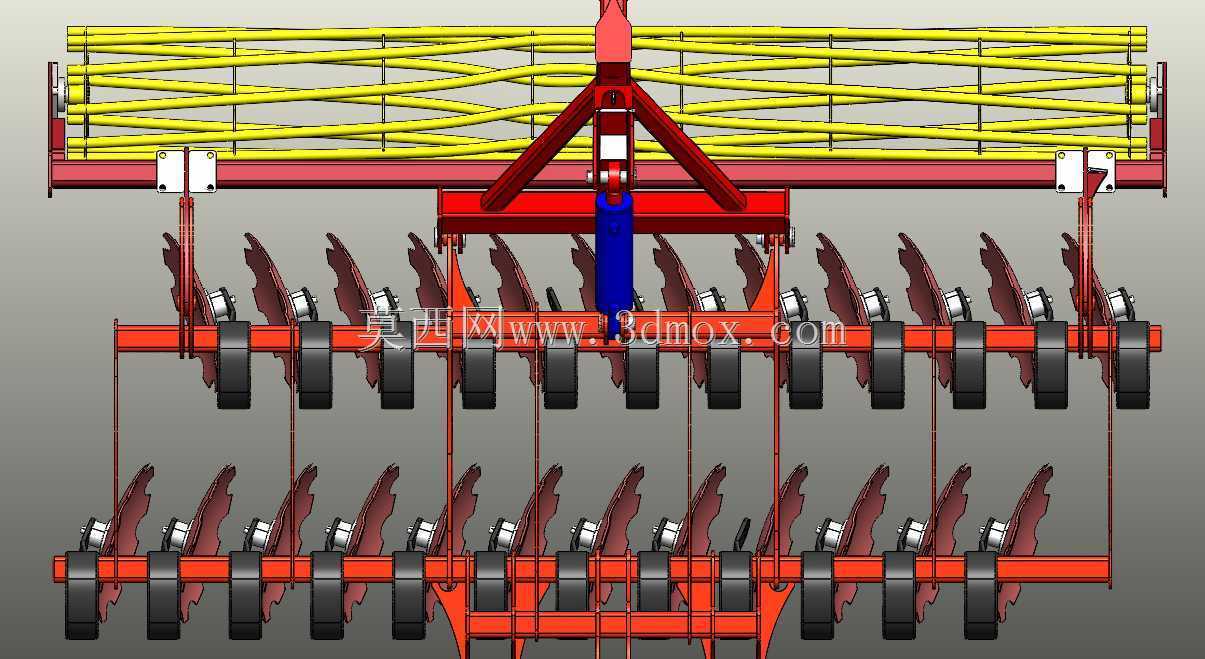

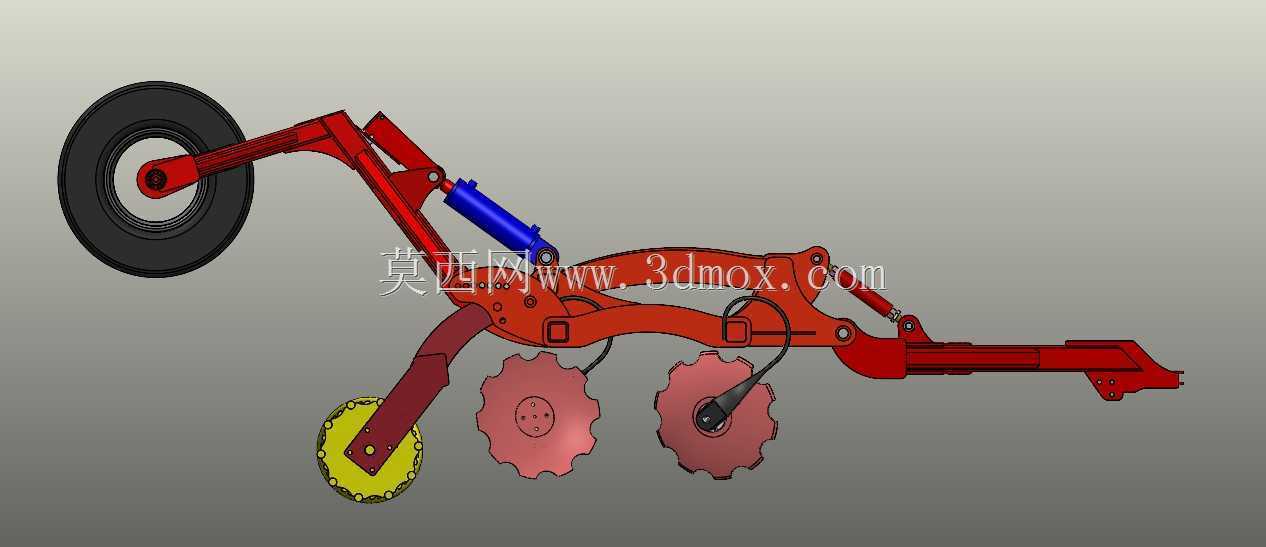

　　秸秆量大的地块适配性更强，不会因为残茬缠绕导致作业阻力骤增，也不容易被土块卡滞。在功能特性设计上，耙组采用了缺口圆盘耙片的排布方式，每片耙片都通过独立的弹簧挂钩结构和机架主梁连接，这种弹簧挂钩结构不是简单的刚性固定，当耙片碰到土壤里的石块、作物根茬等硬物时，弹簧会产生一定的压缩形变，让耙片可以短暂抬升越过障碍物，避免刚性冲击导致耙片崩裂或者机架变形，等越过障碍物后弹簧复位，耙片回到设定的作业深度，不需要停机调整就能持续作业。整个耙组分前后两排交错排布，前排耙片和后排耙片的偏角设置有差异，前排耙片偏角更大，负责把表层的残茬切开、把板结土层划开，后排耙片偏角稍小，负责把前排耙出来的土块进一步破碎，同时把地表刮平，

　　两排耙片的作业幅宽完全覆盖3米的范围，不会出现漏耙的条带。机架部分采用矩形钢管焊接成型，主梁的壁厚满足大阻力作业的强度要求，横向排布的耙片安装座都做了加强筋焊接，避免长期作业出现安装座开焊变形的问题，机架侧边设置的限深轮，通过螺杆调节可以精准控制耙片的入土深度，调节范围覆盖5厘米到15厘米的常用耕整深度，能满足不同作物播前的整地深度要求，比如小麦播前整地需要10厘米左右的作业深度，蔬菜播前浅耕只需要5到8厘米的深度，都可以通过限深轮快速调整。在设计思路上，这款圆盘耙没有追求过宽的作业幅宽，而是把3米幅宽下的作业可靠性放在首位，所有耙片的安装间距经过反复测算，既保证相邻耙片之间不会被粘土或者残茬堵塞，又能让每片耙片的作业范围有少量重叠，避免出现漏耙的间隙，弹簧挂钩的刚度参数经过匹配，既不会因为刚度过小导致耙片入土深度不足，也不会因为刚度过大失去过载保护的作用，耙片本身采用耐磨钢材冲压成型，刃口做了淬火处理，在沙壤土作业时也能保证较长的使用寿命，不需要频繁更换耙片。从安装边界来看，整个设备的运输状态宽度不超过3.2米，符合乡村道路的通行宽度要求，不需要额外拆解就能转场运输，挂接状态下的纵向长度不超过2.5米，拖拉机转弯时不会出现后轮碰擦耙架的问题，整机的重量控制在适配50到80马力拖拉机的牵引范围，不会因为过重导致小马力拖拉机拉不动，也不会因为过轻导致耙片入土困难，作业时的牵引阻力经过优化，

　　同等幅宽下比刚性连接的圆盘耙阻力低15%左右，能有效降低拖拉机的燃油消耗。在实际作业过程中，这款圆盘耙的作业速度可以保持在每小时6到8公里，作业效率比同幅宽的旋耕机更高，而且不会像旋耕机那样把土壤打的过细导致土壤板结，能保留土壤里的部分团粒结构，更有利于作物根系的生长，对于秸秆还田的地块，它能把粉碎后的秸秆和表层土壤充分混合，加快秸秆的腐烂腐熟速度，避免秸秆集中在表层导致播种时种子架空。耙片的角度调节机构采用简单的插销固定结构，不需要专用工具就能调整耙组的偏角，当需要更大的作业深度或者更碎的土块效果时，可以把耙组偏角调大，当需要浅耕或者快速作业时，可以把耙组偏角调小，操作非常简便，适合基层农机手的日常使用习惯，不需要复杂的培训就能上手操作。机架上的所有转动部位都设计了黄油注油嘴，日常保养时只需要定期加注黄油就能保证转动灵活，没有复杂的电控或者液压元件，故障率极低，适合在田间的恶劣环境下长期使用，不会因为扬尘、泥水导致部件失效。
