拖车用整体式传动车轴结构设计

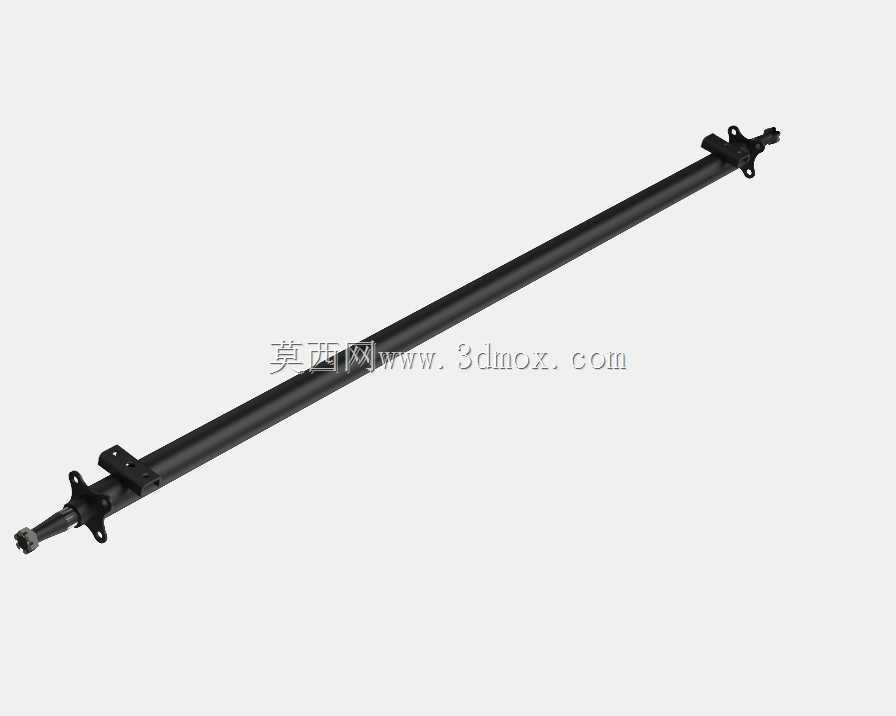

　　在短途转运挂车、农用拖斗、小型旅居拖挂的行走系统设计中，车轴作为同时承担承重、传动、连接固定功能的核心部件，其结构合理性直接决定拖挂行驶的稳定性与负载能力。这款长轴式拖车轴采用一体化实心轴杆设计，区别于分段拼接式的轻型车轴结构，整体冷拔成型的轴身不存在焊接接缝带来的应力集中风险，轴身表面做发黑防锈处理，能够适应户外泥泞、扬尘、轻度腐蚀的作业场景，无需额外做表面包覆防护即可满足常规农用、场地转运的使用需求。

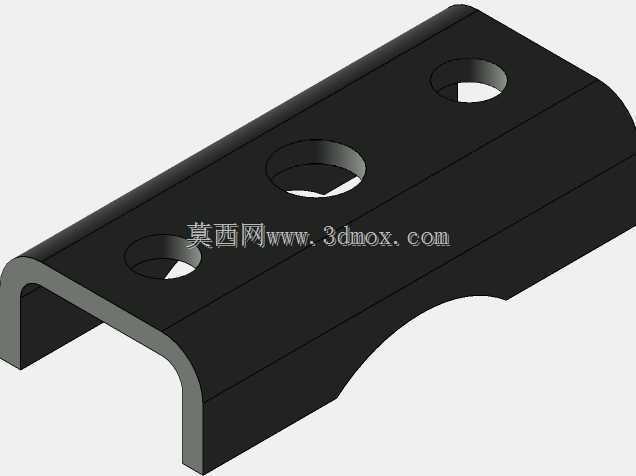

　　从安装边界来看，轴杆两端的连接法兰采用对称式布局，法兰面预留的螺栓孔位与常规轮毂轴承座的安装孔距完全匹配，设计阶段就规避了后期改装需要重新打孔的问题，法兰与轴身的连接位置采用过盈配合加圆周点焊加固，能够承受非铺装路面行驶时的交变冲击载荷，避免法兰与轴身松脱的风险。轴身上布置的两处安装支架为钢板弹簧固定座，座面的弧度与常规等截面钢板弹簧的弧面完全贴合，支架上的U型螺栓让位槽尺寸经过校核，适配行业通用规格的U型固定螺栓，安装时无需额外打磨调整，直接穿入螺栓紧固即可完成车轴与悬挂系统的连接，大幅降低现场装配的工作量。

　　轴端的动力连接结构采用花键输出设计，区别于无动力挂车的光轴结构，这款车轴可适配前驱式拖挂的动力输出需求，花键的模数与齿形经过强度校核，能够传递额定负载下的驱动扭矩，花键端部的螺纹段用于锁紧轮毂轴承锁紧螺母，螺纹精度满足通用锁紧螺母的配合要求，无需定制专用紧固件。轴身整体的直线度控制在每米0.1mm以内，高速转动时的径向跳动量控制在允许范围内，避免行驶过程中出现车轮摆振、轮胎异常磨损的问题。

　　在实际选型应用中，这款车轴的轴身直径、壁厚参数匹配1.5-2吨级的拖挂负载需求，适用于厂区物料转运拖板车、农田作业拖斗、小型露营拖挂等场景，设计时充分考虑了配件的通用性，两端的轴承位直径、油封位尺寸均采用行业通用规格，后期维护更换轴承、油封等易损件时无需定制配件，在常规的农机配件、汽配门店即可采购到对应的替换件。结构设计上没有多余的冗余结构，轴身的截面尺寸经过受力仿真优化，在满足承重强度要求的前提下尽可能控制轴体自重，避免不必要的重量增加导致拖挂行驶能耗上升。安装支架的焊接位置经过受力点优化，布置在轴身受力弯矩最大的截面位置，能够最大化发挥轴身的承重性能，避免支架位置偏移导致轴身局部受力过载出现弯曲变形。

　　针对拖挂行驶中常见的制动需求，轴身预留了制动底板的安装孔位，可直接适配鼓式制动总成的安装，无需额外焊接支架，用户可根据自身使用需求选择加装制动组件，满足不同路况下的制动安全要求。轴体表面的发黑处理层厚度均匀，在户外存放、作业时能够抵御雨水、草屑、化肥残留等常见腐蚀介质的侵蚀，延长车轴的整体使用寿命，减少日常维护的频次。
