工业重载定向脚轮结构三维设计

　　在各类工业设备、工装夹具、仓储货架、移动作业平台的设计过程中，底部行走支撑部件的选型与结构设计，直接决定了设备移动时的顺畅度、承重稳定性以及长期使用的可靠性，这款定向脚轮的三维结构设计，正是针对中重载移动场景的支撑需求完成的结构方案。从实际应用场景来看，这类定向脚轮常搭配万向脚轮组合使用，布置在设备底部的固定行进侧，承担设备主体的垂直载荷，同时约束行进方向，避免设备移动时出现过度偏移、蛇形走位的问题，常见于车间周转工装、电力设备移动柜体、中型自动化设备机架、仓储物流台车等场景，适配平整的环氧地坪、硬化水泥地面等常规工业厂区地面环境。

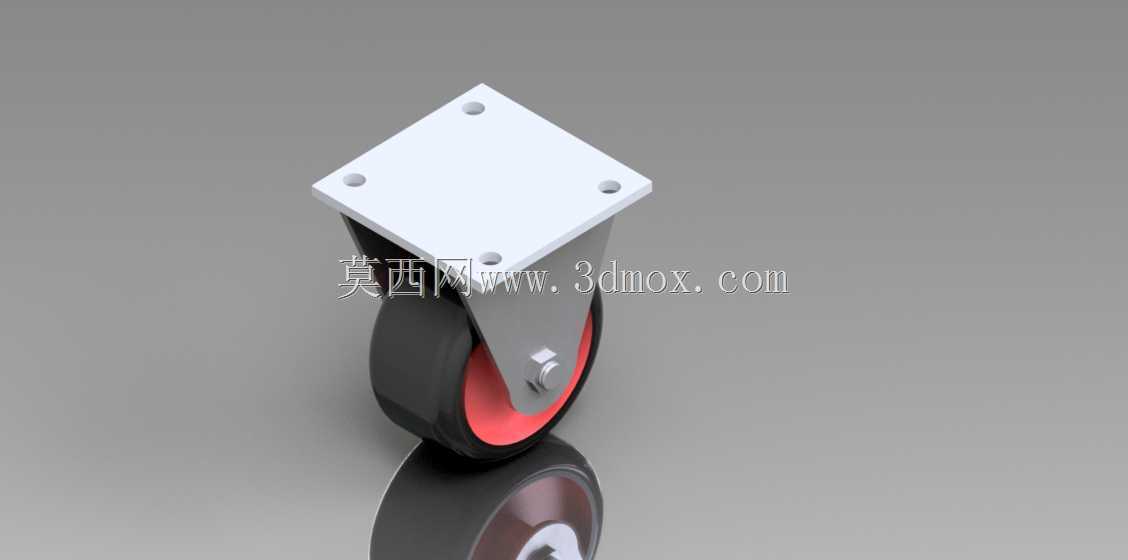

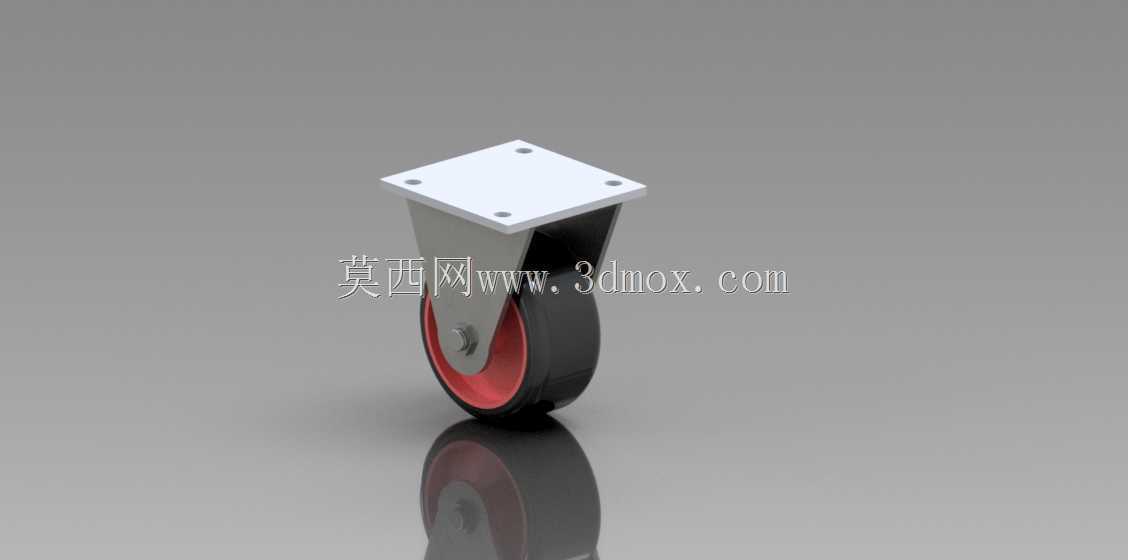

　　从结构设计思路来看，这款脚轮采用了分体式装配结构，顶部为方形安装固定板，板上预留四个对称布置的安装通孔，安装时可通过螺栓直接与设备底部的安装梁、机架底板锁紧固定，安装板的尺寸设计充分考虑了常规工业机架的型材安装边界，适配40系列、50系列工业铝型材以及常规厚度的钢板焊接机架，不需要额外加工过渡转接板即可完成装配，降低现场安装的加工成本。安装板下方为弯折成型的金属支架，支架采用L型受力结构，两侧板通过销轴与滚轮中心连接，支架的弯折角度经过受力校核，确保垂直载荷可以均匀传递到滚轮中心轴，避免支架长期受力出现形变、开裂的问题。滚轮部分采用外层硬质耐磨材质、内层金属轮毂的复合结构，滚轮外圈的材质具备一定的弹性，既可以在移动时缓冲地面微小凸起带来的冲击，也能降低滚动时的噪音，内层金属轮毂则承担径向载荷，避免滚轮在重载下出现压溃变形，滚轮中心的销轴与支架连接位置预留了转动间隙，确保滚轮转动时无卡滞，同时销轴两端设置了防松结构，避免长期震动导致销轴脱出。

　　从安装边界尺寸来看，顶部方形安装板的孔位间距符合通用工业脚轮的安装尺寸规范，支架的垂直高度设计匹配常规移动设备的底部离地间隙要求，滚轮的宽度与直径经过匹配计算，在保证承重能力的前提下，尽可能降低滚动阻力，同时滚轮的转动半径不会超出安装板的外轮廓边界，避免设备移动时滚轮与周边部件、地面障碍物发生剐蹭。在实际选型应用中，这类定向脚轮通常布置在设备的后端两侧，前端搭配同规格的万向带刹车脚轮，既可以保证设备直线行进时的方向稳定性，也能在需要转向时通过前端万向轮灵活调整方向，刹车结构锁定后可以保证设备在固定工位时不会出现滑移。设计过程中对各个部件的装配间隙做了明确的定义，支架与滚轮侧面的间隙控制在合理范围，既不会因为间隙过小导致滚轮转动时与支架摩擦，也不会因为间隙过大导致滚轮出现轴向窜动，影响行进稳定性。滚轮的外圈弧度设计也经过优化，与地面的接触面积控制在合理区间，既保证足够的接触摩擦力避免打滑，也不会因为接触面积过大导致滚动阻力升高，增加设备推移时的操作力度。

　　对于结构设计从业者而言，这类脚轮模型可以直接导入到整机设备的装配体中，不需要从零开始绘制脚轮细节，能够大幅提升整机设计的效率，同时模型中各个部件的装配关系完整，可以直接用于生成工程图、统计物料清单，也可以基于这个基础模型修改安装板尺寸、滚轮直径、支架厚度等参数，快速适配不同承重等级、不同安装空间的设备需求。在做设备的受力校核时，可以直接提取脚轮的安装孔位、受力点位置参数，将脚轮的支撑约束添加到整机的有限元分析中，提升仿真分析的准确性，避免因为简化支撑部件导致的仿真结果偏差。
