四旋翼航拍作业无人机结构设计

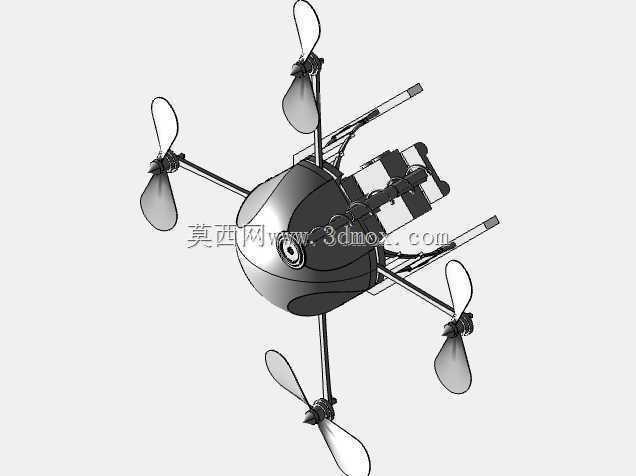

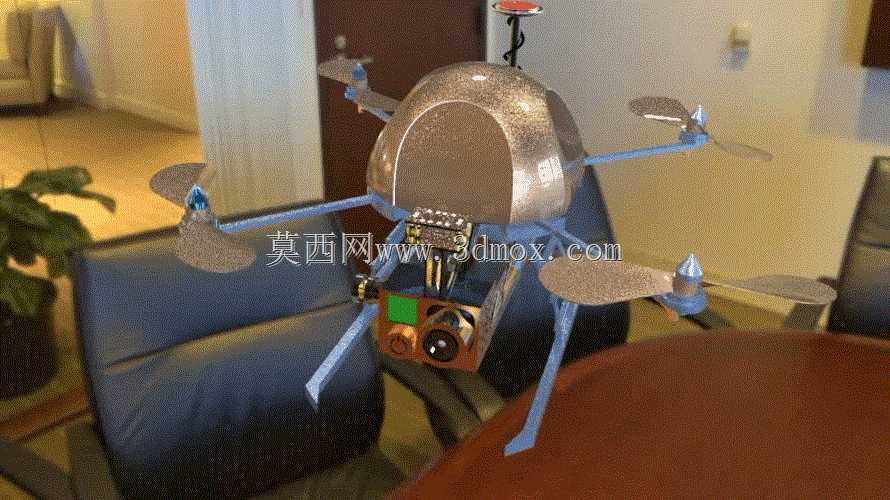

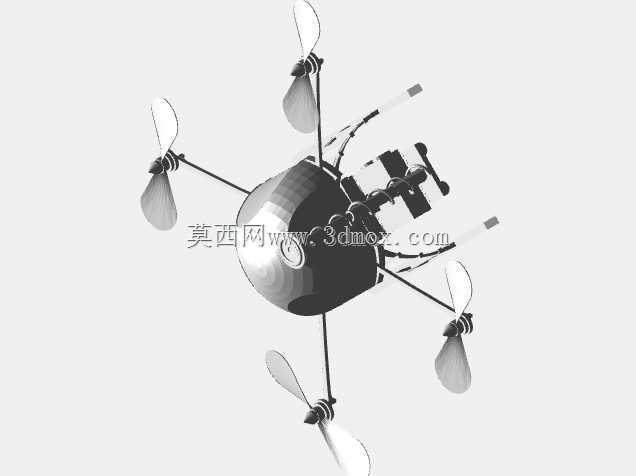

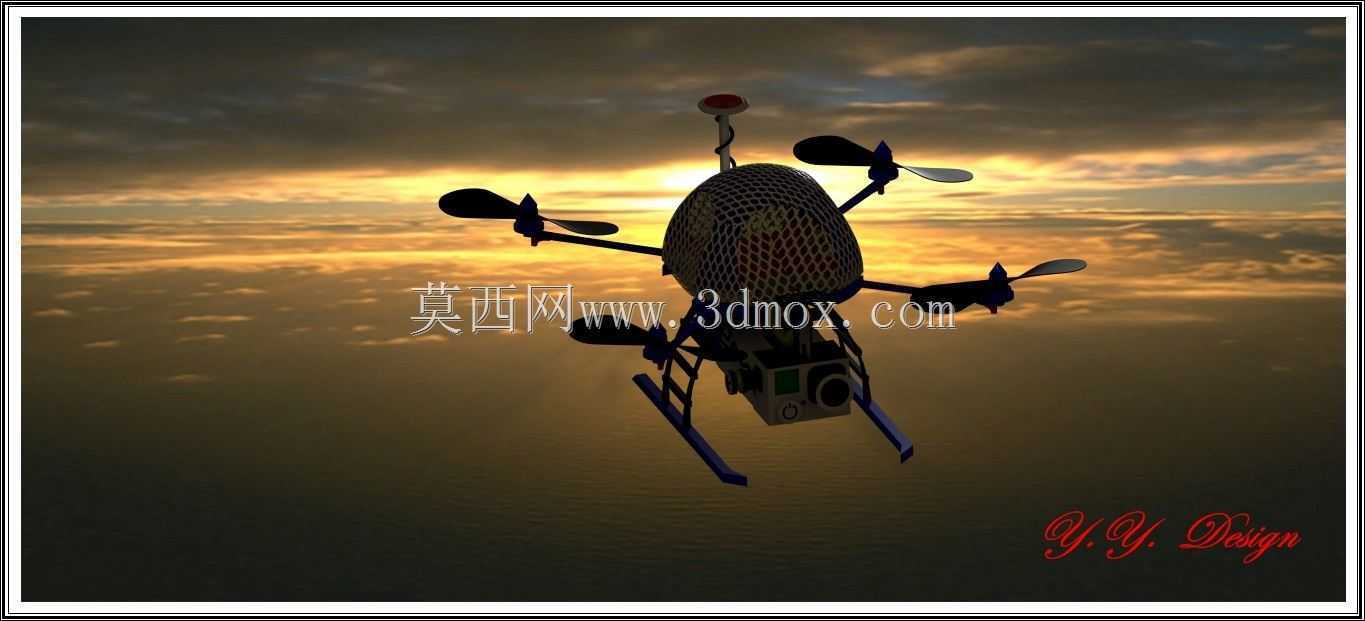

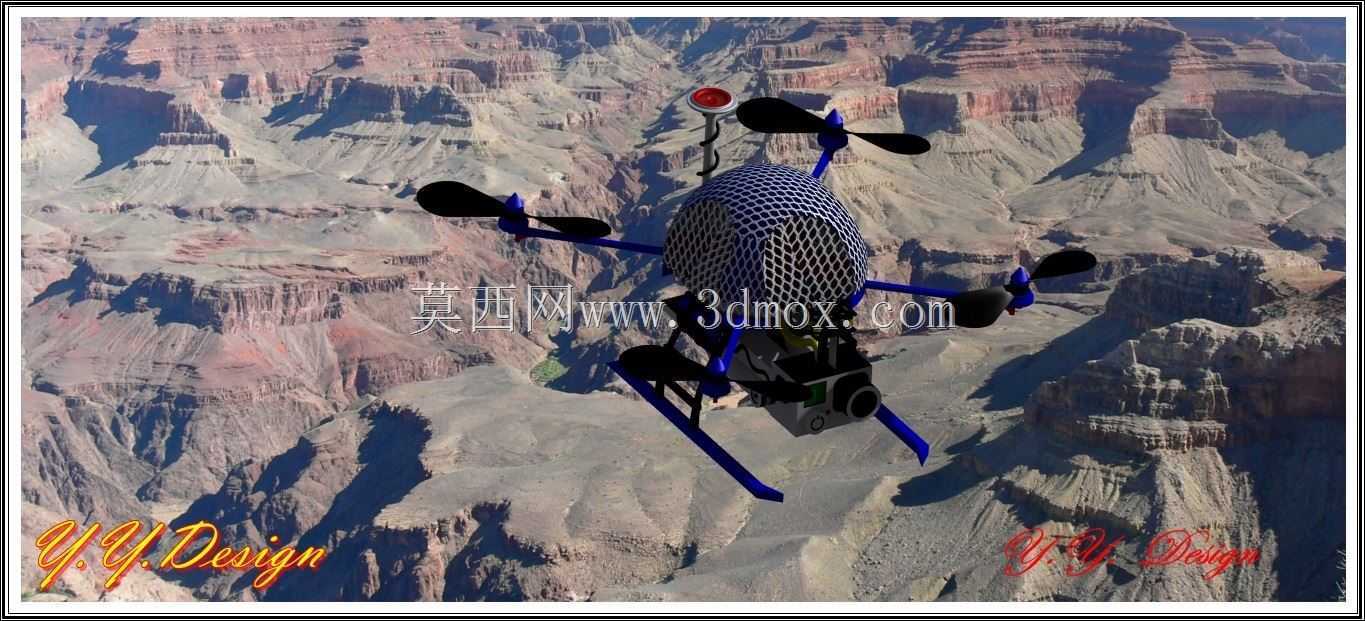

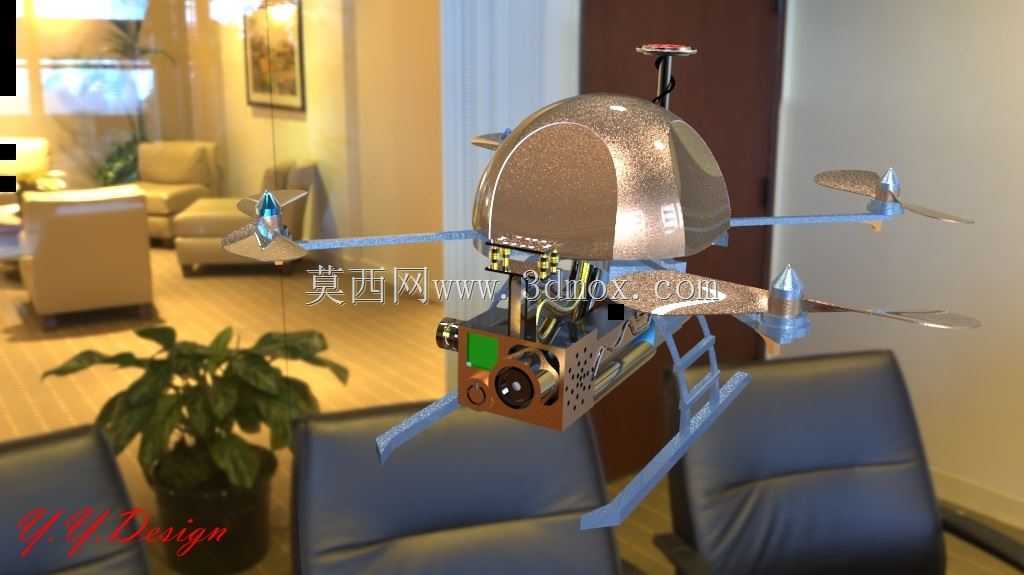

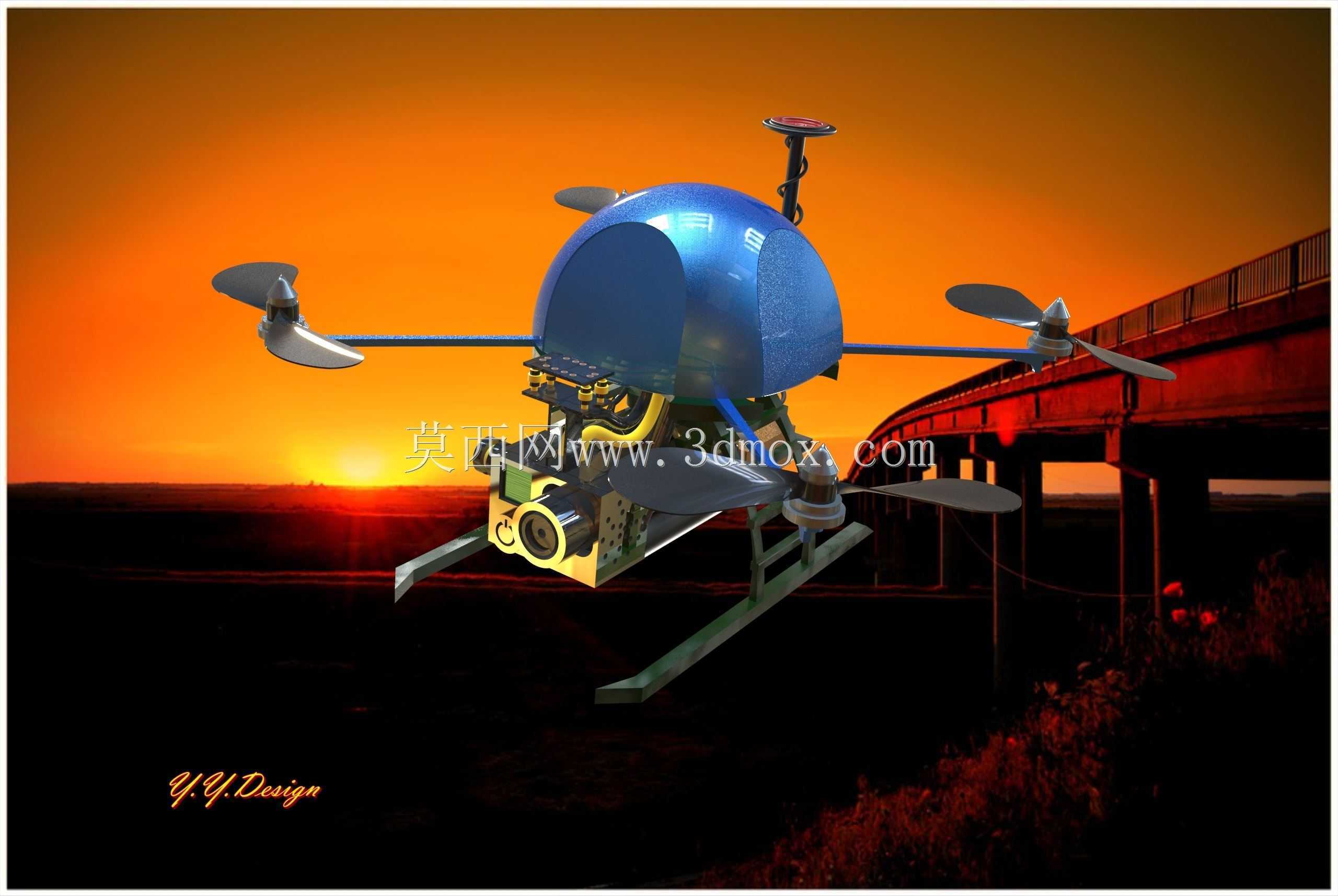

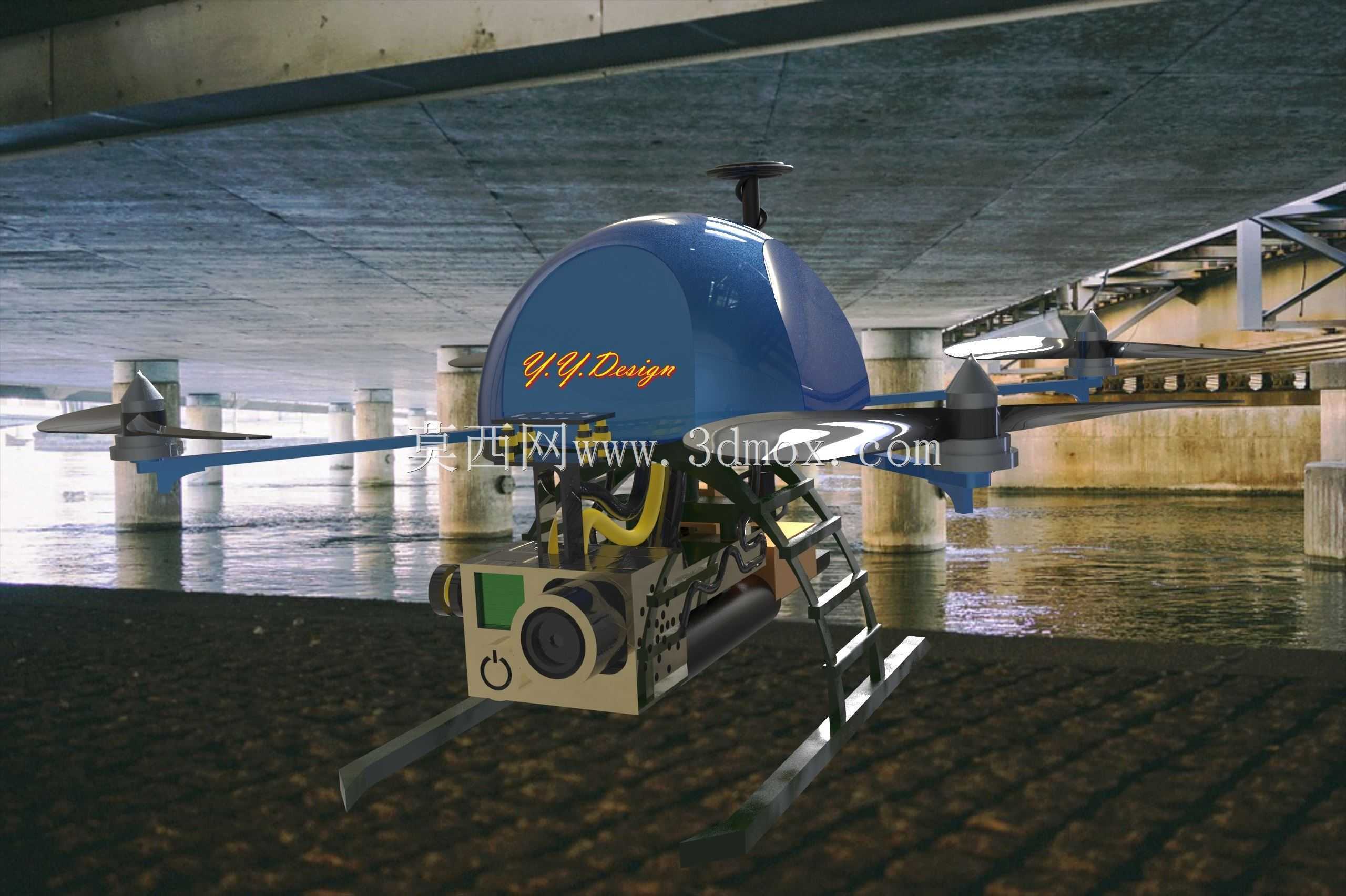

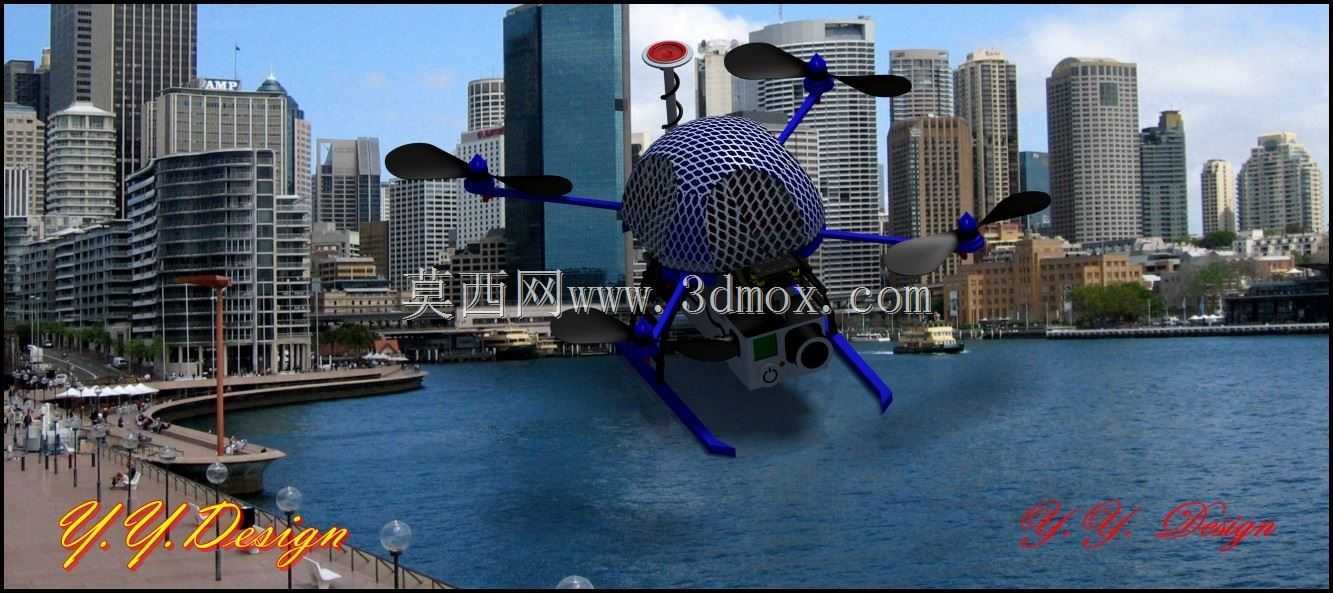

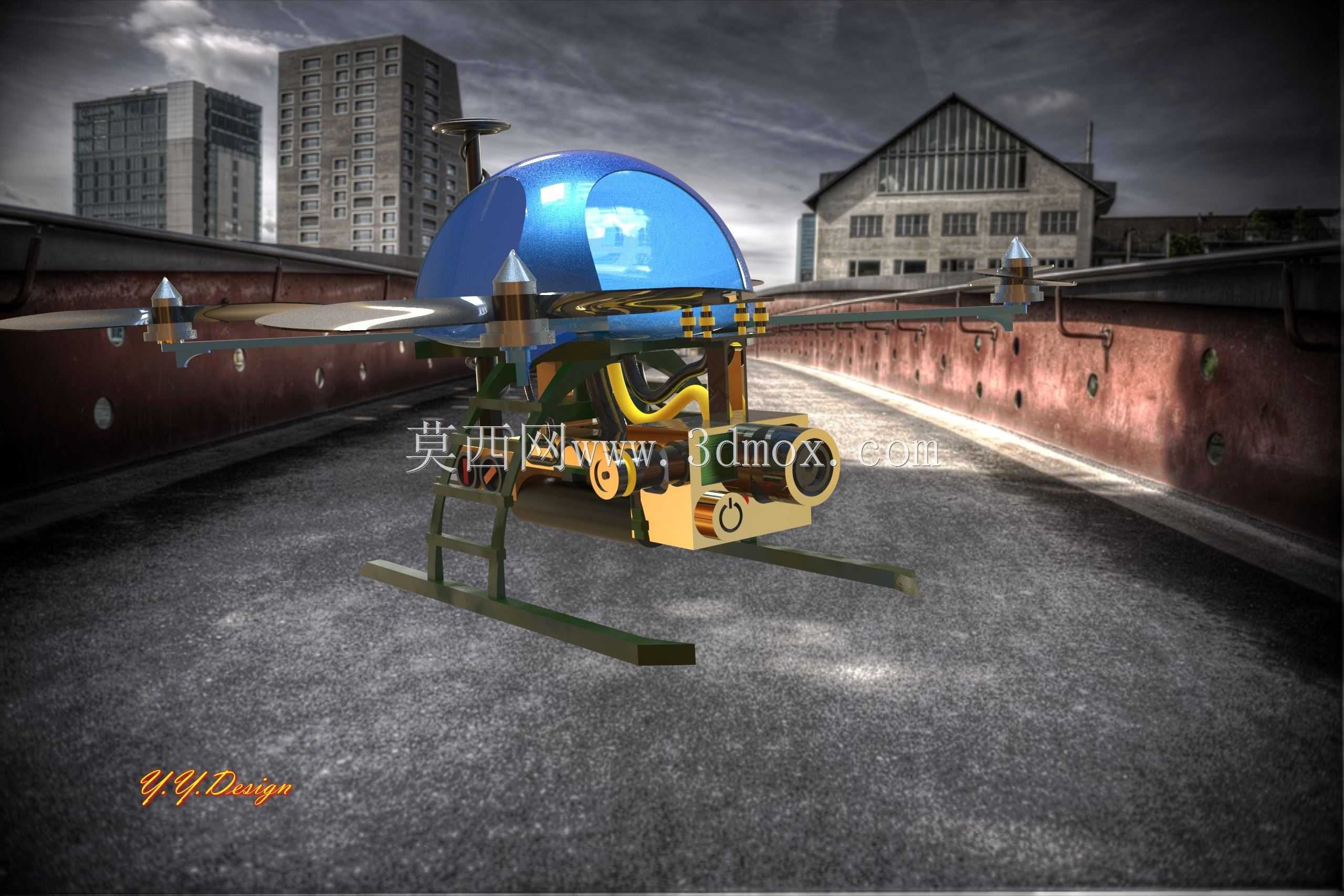

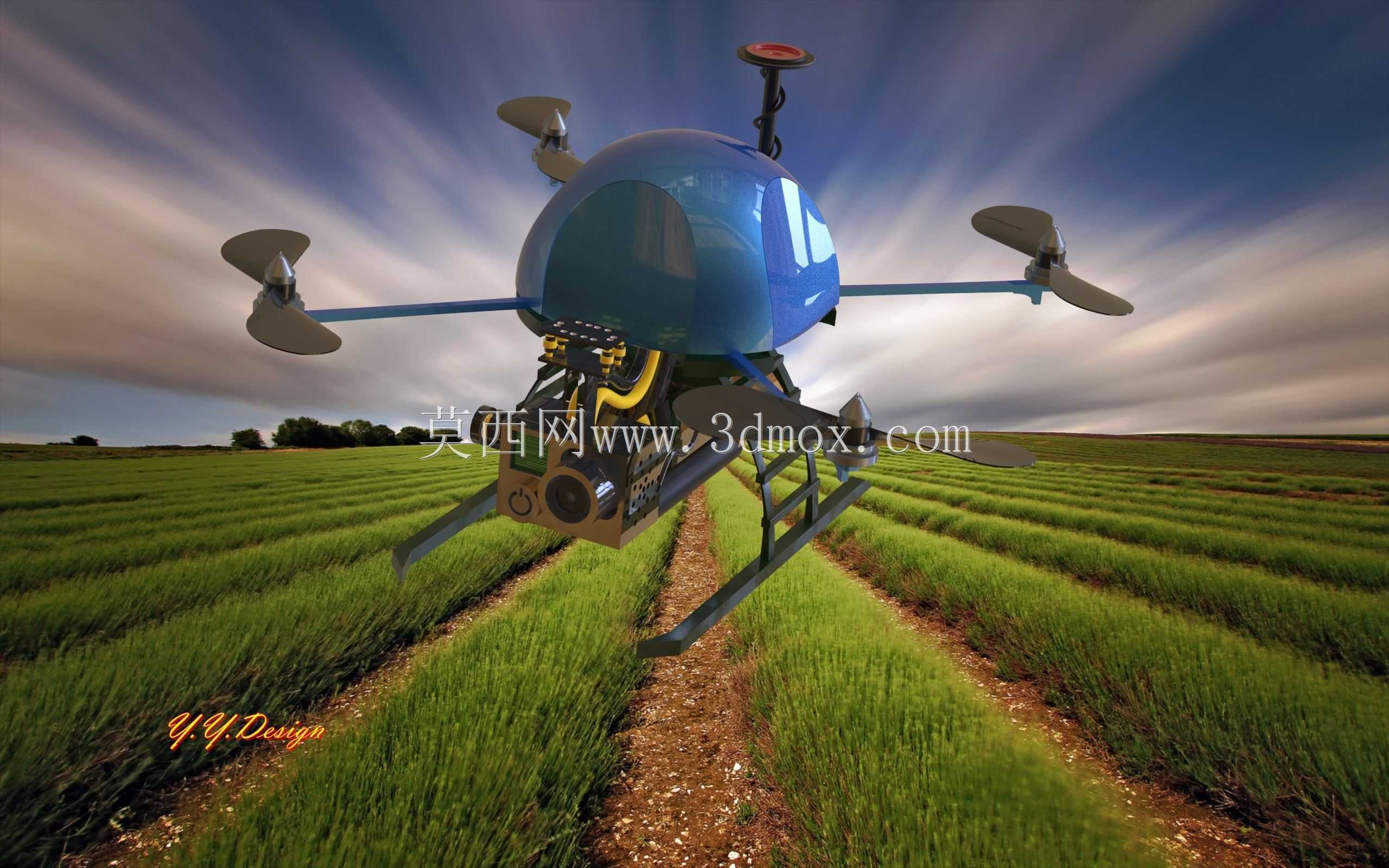

　　这款四旋翼空中作业设备的结构设计，核心围绕低空近景作业场景的实际需求展开，日常可覆盖小范围航测、园区巡检、近地航拍、轻量载荷投送等常见作业场景，在民用低空作业领域有着极高的适配性。从结构布局来看，整机采用中心舱体加四支辐射机臂的经典布局，这种布局的核心优势在于动力分布对称，飞控算法的调校门槛更低，同时单支机臂的受力路径更短，飞行过程中机臂的形变量更容易控制，不会因为机臂震颤影响搭载的成像设备精度。中心舱体采用圆润的卵型整流外壳，这种外形并非单纯追求视觉效果，而是在低空低速飞行状态下，能够有效降低空气紊流对机身姿态的干扰，尤其是在楼宇间、林间等存在乱流的作业环境中，光滑的曲面外壳可以减少气流在机身表面形成的涡旋，

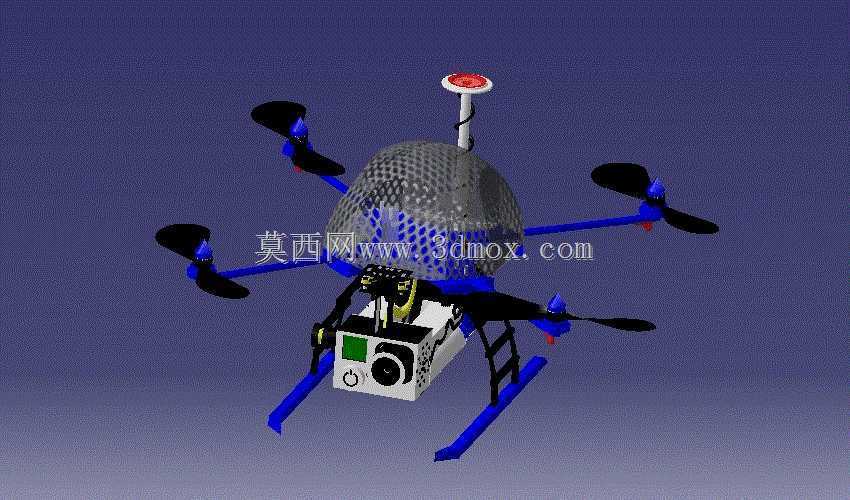

　　降低飞控系统的姿态修正负荷，间接提升飞行续航时长。机臂采用等长对称设计，从中心舱体向外延伸的长度经过受力校核，既保证相邻旋翼之间有足够的安全间距，避免高速旋转时的气流干扰，也不会因为机臂过长导致整机收纳尺寸过大，兼顾飞行稳定性与便携性。起落架采用一体化延伸式支脚结构，直接从机臂末端向下延伸成型，没有额外的铰接折叠结构，这种设计虽然牺牲了部分收纳便利性，但大幅提升了降落时的结构强度，在不平整的野外场地降落时，支脚可以将冲击力均匀传导至整个机臂结构，不会出现单点受力断裂的问题，同时支脚的高度预留了足够的载荷安装空间，中心舱体下方可以挂载可见光相机、小型红外测温模块等作业载荷，不会在降落时与地面发生磕碰。动力单元分布在四个机臂末端，

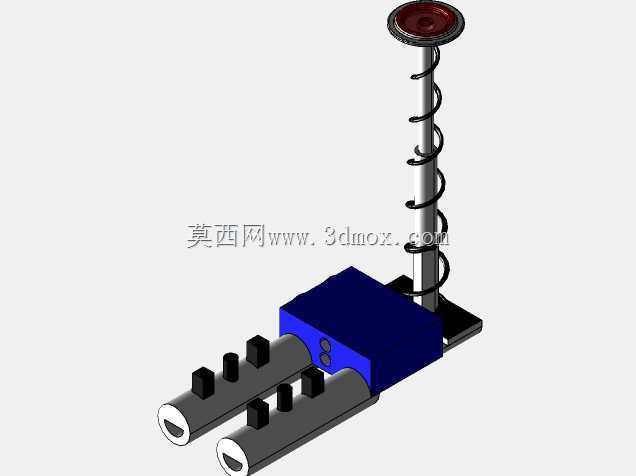

　　旋翼采用两叶式设计，匹配低速大扭矩的动力输出特性，在悬停作业时能够提供更稳定的升力输出，减少升力波动带来的机身晃动，对于需要定点悬停拍摄、检测的作业场景来说，这种动力配置的实用性远高于追求高航速的多叶竞速旋翼。顶部预留了定位模块的安装位，凸起的结构可以避免机身金属部件对定位信号的屏蔽，保证低空作业时的定位精度。整机的结构拆分逻辑也充分考虑了维护便利性，中心舱体的外壳采用快拆式固定结构，不需要复杂工具就可以打开舱体调整内部的飞控、电池、载荷接线，机臂与中心舱体的连接位置做了加强筋处理，能够承受日常作业中的轻微碰撞，即使单支机臂出现损坏，也可以单独更换不需要整体报废。从安装边界来看，整机展开后的作业半径控制在合理范围内，

　　日常转场时可以放置在常规的设备收纳箱中，不需要特殊的运输载体，作业时只需要一块平整的1米见方场地就可以完成起降，不需要专用的起降平台，非常适合户外零散作业的使用需求。在结构强度校核上，整机的受力框架重点强化了机臂与中心舱的连接节点、起落架的受力弯折点，这两个位置是日常飞行、降落过程中应力最集中的区域，通过局部加厚、增设加强筋的方式，在不显著增加整机重量的前提下提升了结构抗损能力，能够适应日常作业中可能遇到的突发气流、轻微擦碰等情况，降低设备的损坏概率。载荷安装位置设计在中心舱体的正下方重心位置，挂载设备后不会改变整机的重心分布，不需要额外调整飞控的配重参数，更换不同作业载荷时的调试成本更低，适配不同场景的作业需求。
