手推式小型滚轮传动播种作业机具

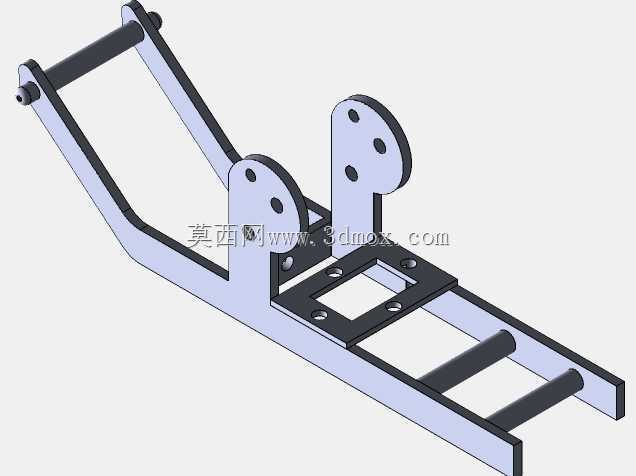

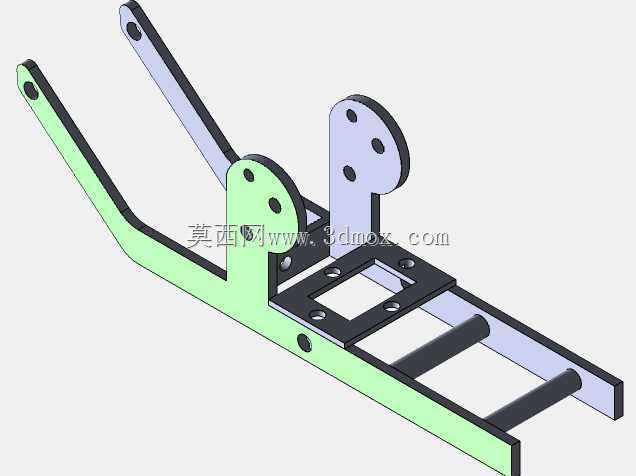

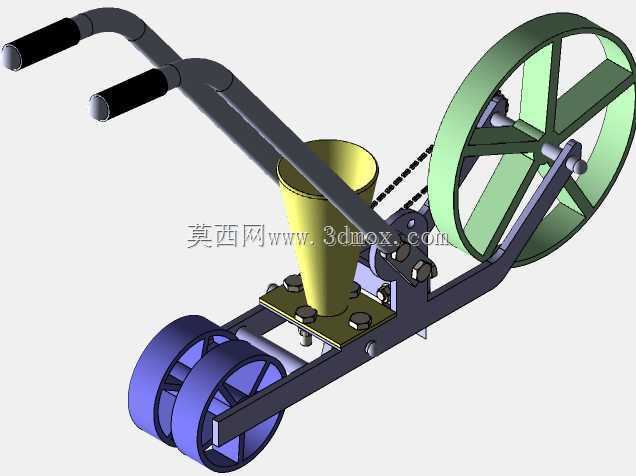

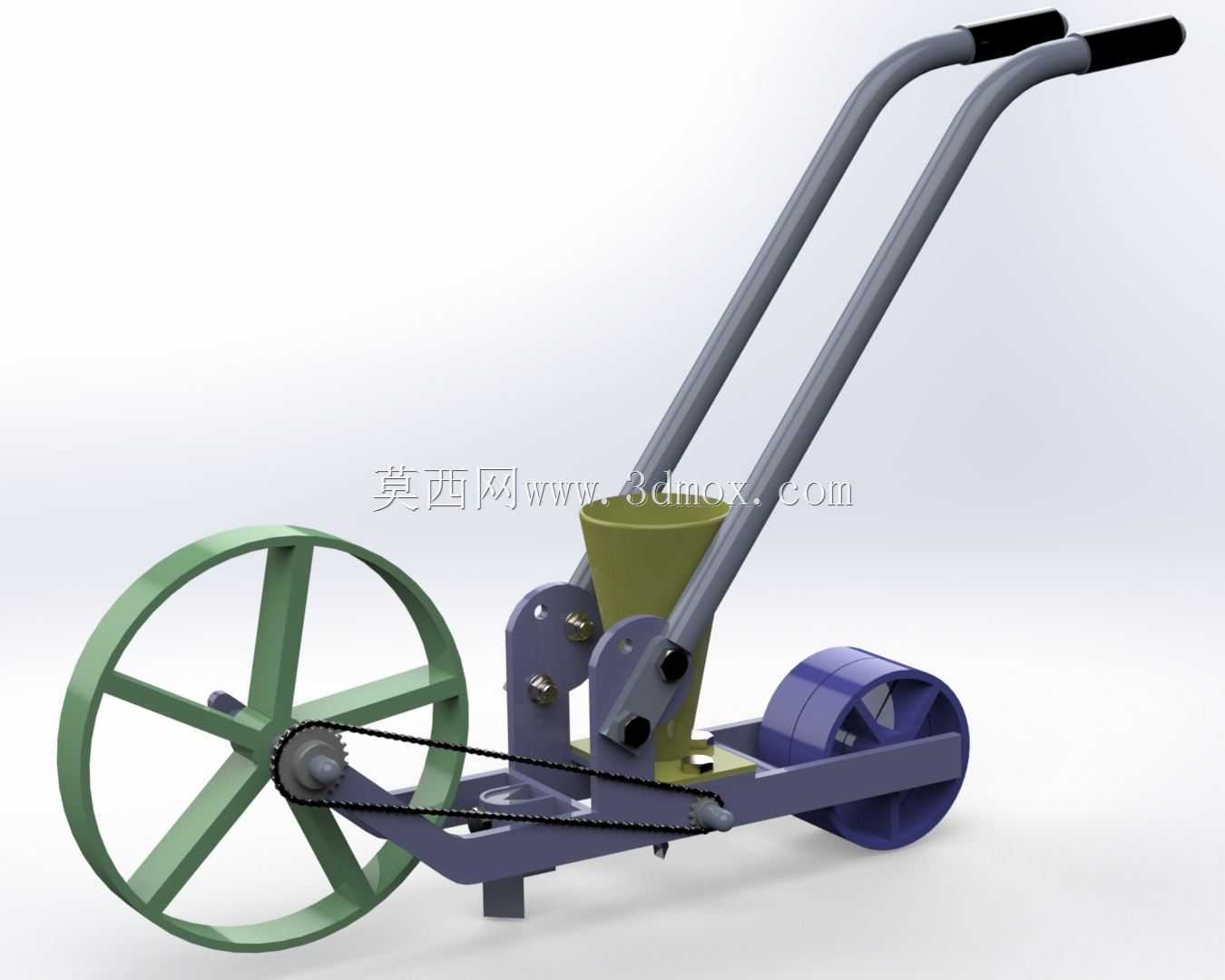

　　这款手推式播种机具主要面向小块农田、菜园、山地零散地块的播种作业场景，适配小颗粒蔬菜种子、谷物种子的单粒或定量穴播需求，解决传统人工撒种密度不均、弯腰劳作强度大的痛点，也可用于庭院种植、农业科普实训的小型播种作业。整机采用人力手推的作业形式，无需额外动力源，整体结构紧凑，单人即可完成操作与转场，作业时操作人员握持扶手推动设备向前行进，地轮接触地面产生的摩擦力带动轮体转动，通过链传动结构将动力传递至排种机构，实现行走过程中的同步排种，避免出现漏播、重播问题。从结构设计逻辑来看，整机采用框架式承载结构，主安装板作为核心承载件，集成了地轮安装位、种箱固定位、传动轮系安装位、镇压轮安装位与扶手连接位，减少了多余的拼接构件，

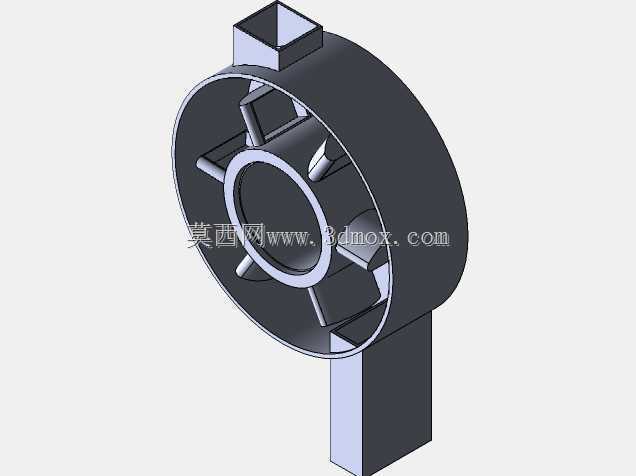

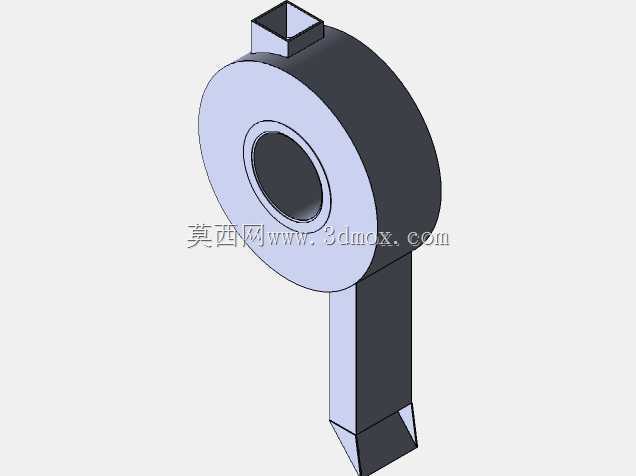

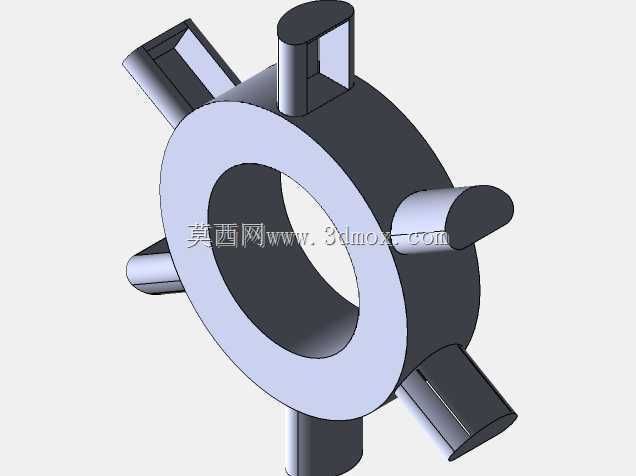

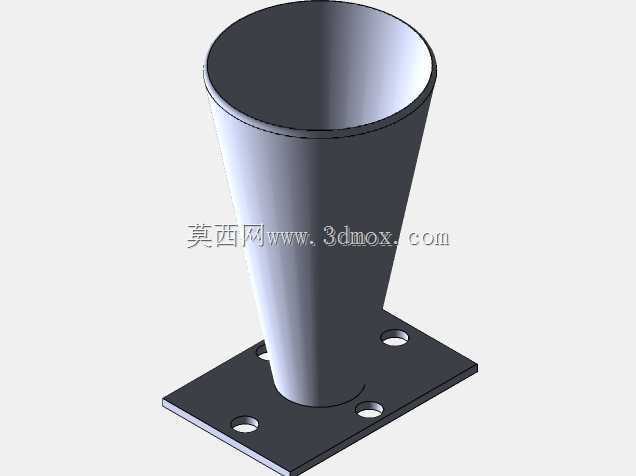

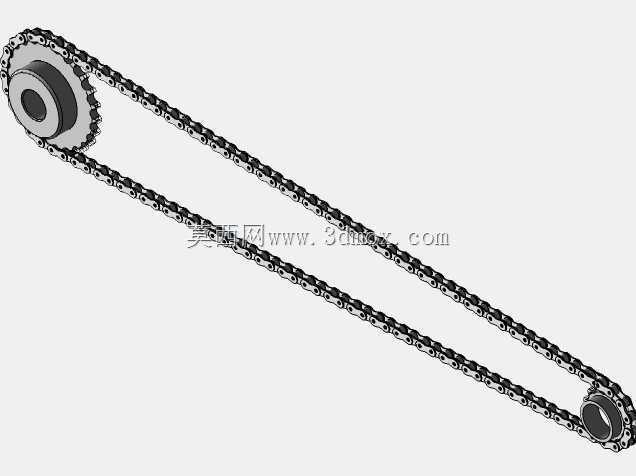

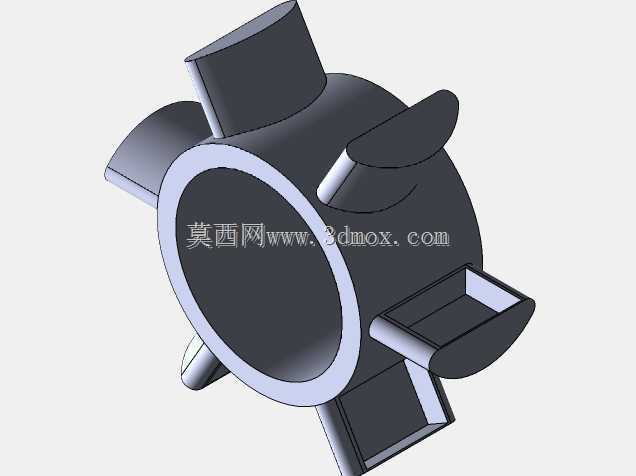

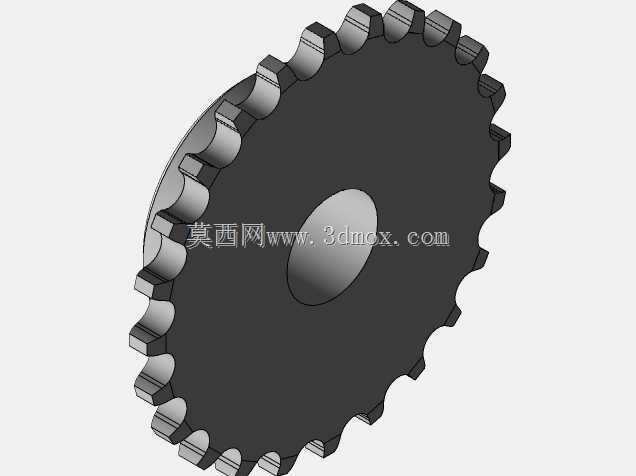

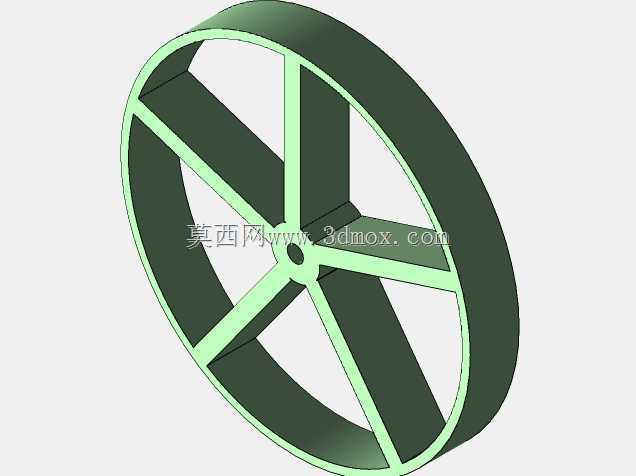

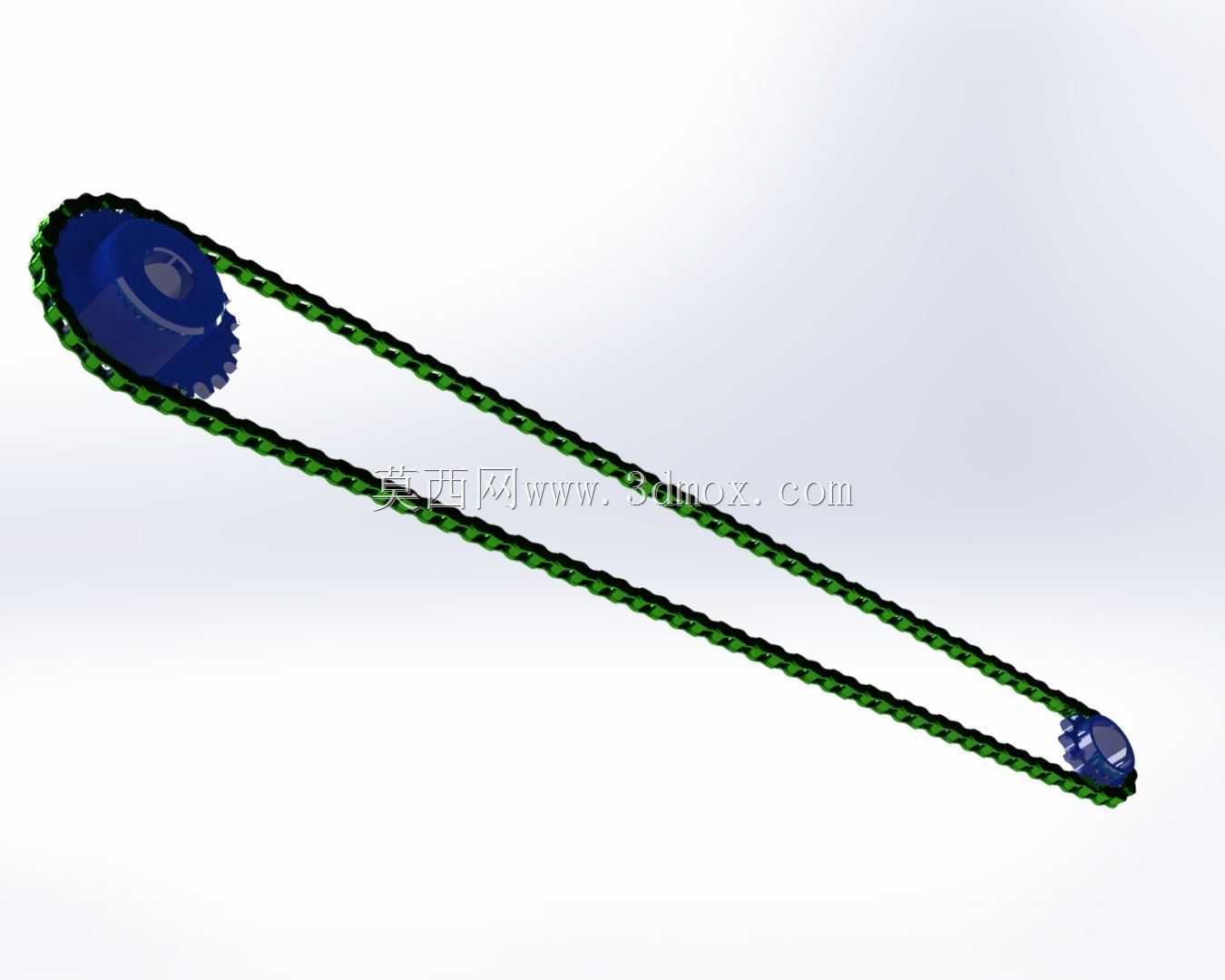

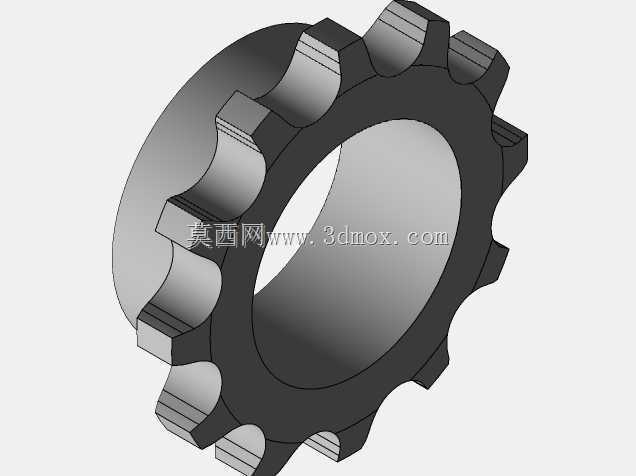

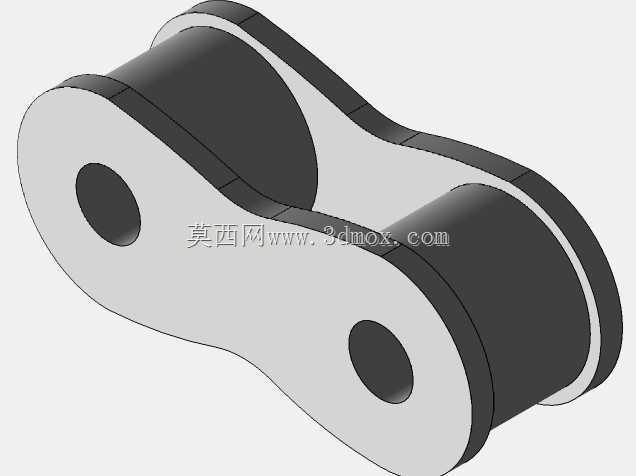

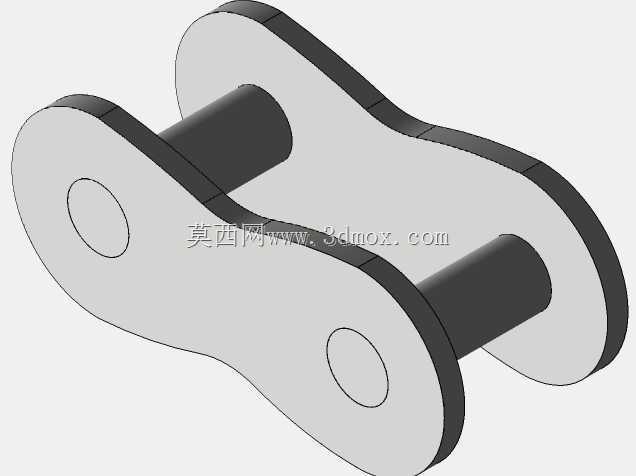

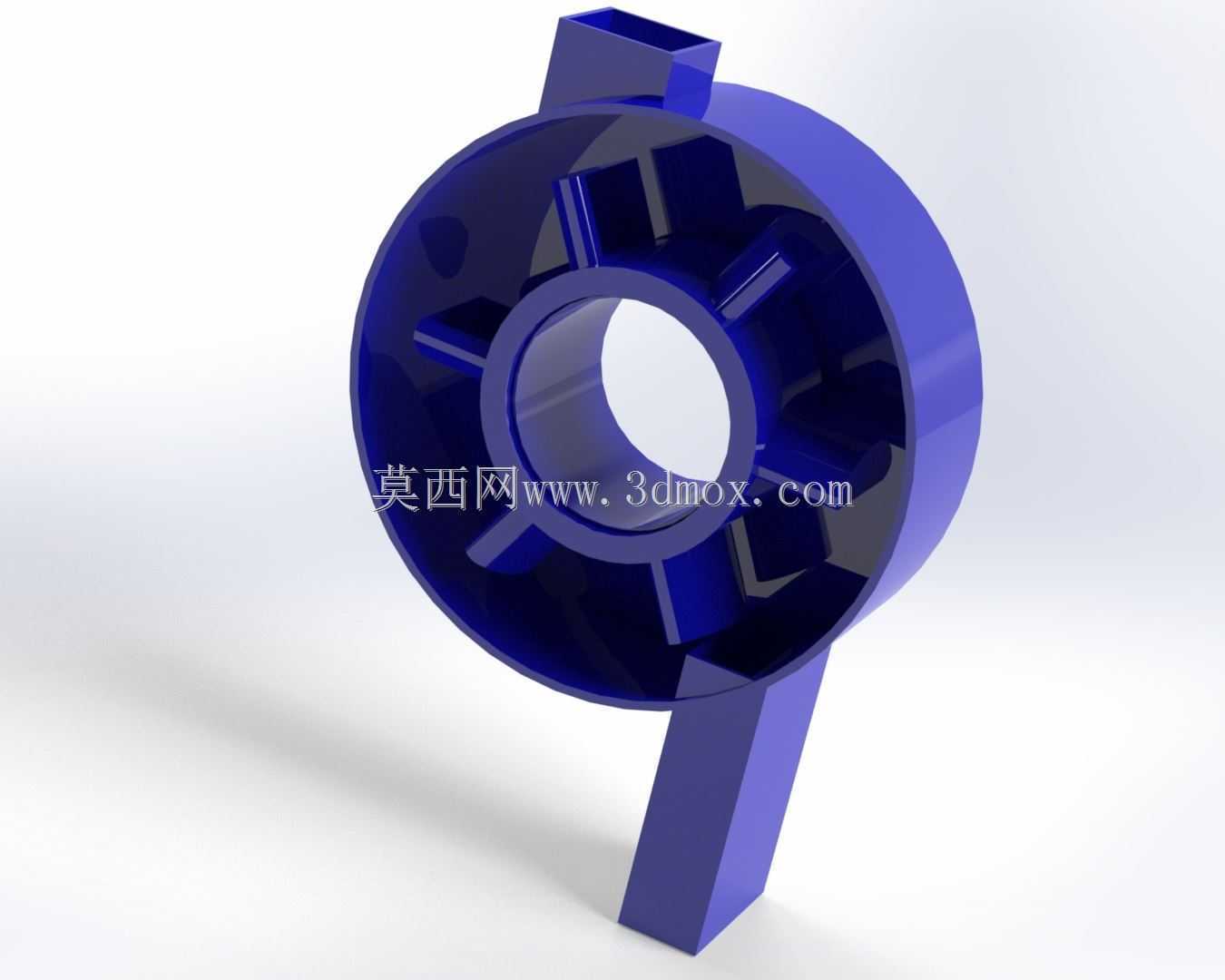

　　降低整体装配复杂度与制造成本。前端的辐条式地轮采用大直径设计，轮缘宽度经过优化，在松软土壤上行走时不会出现过度下陷的问题，辐条结构既减轻了轮体自重，也能避免黏土裹挟轮体影响传动精度，地轮轴端安装的链轮与排种轴端的链轮通过链条连接，传动比经过匹配计算，确保地轮行进的距离与排种的间隔距离对应，可通过更换不同齿数的链轮调整穴距，适配不同作物的种植株距要求。种箱采用上宽下窄的锥斗结构，安装在主框架中部靠上位置，锥角设计经过验证，可保证种子依靠自重顺畅下滑至排种口，不会出现种子架桥堵塞的问题，种箱下部的排种机构采用窝眼式排种结构，转动过程中窝眼携带定量种子经过清种区后，在投种位置将种子送入导种管，最终落入地轮压出的种沟内。

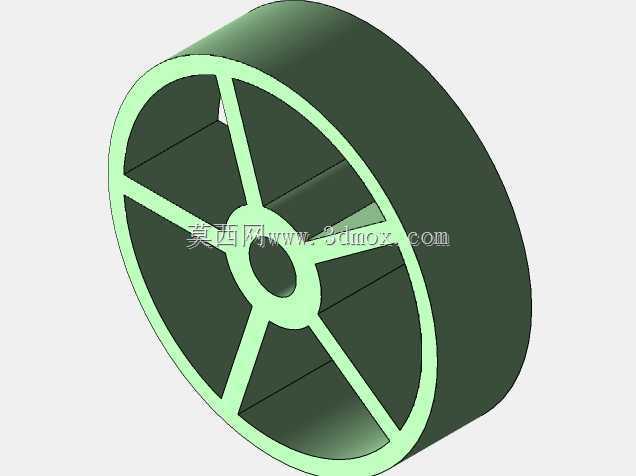

　　设备后部的镇压轮采用圆柱式结构，直径小于前地轮，作业时跟随设备行进转动，将落入种沟的种子覆盖表层土壤并适度压实，保证种子与土壤贴合，提升出芽率，镇压轮的安装支架预留了高度调节余量，可根据不同土壤的松软程度调整镇压强度，也可适配不同播种深度的作业需求。两侧的扶手采用圆管弯折成型，握持端安装防滑护套，扶手的倾斜角度经过人体工学优化，适配多数成年人的握持高度，推动作业时无需过度弯腰，降低长时间作业的疲劳感，扶手与主框架的连接位置采用螺栓紧固，可根据操作人员身高调整扶手的安装角度，适配不同使用人群的操作习惯。整机的外形尺寸控制在单人可搬运的范围内，整体宽度不超过400mm，可在行距较窄的种植地块内灵活转向，长度方向控制在1000mm左右，

　　转场时可直接推动行走，也可抬起扶手短距离搬运，所有转动部位均采用简易的轴套配合结构，日常维护仅需定期清理传动部位的泥土、加注润滑脂即可，无需复杂的保养流程。安装边界方面，所有外露的传动部件均设置在框架内侧，避免作业过程中衣物、杂草卷入传动结构，地轮与镇压轮的最低点处于同一水平基准，保证设备放置在平整地面时处于水平状态，排种口的高度距离地面控制在50mm以内，避免种子投送过程中被风吹散、落种位置偏移的问题，种箱的加注口高度与扶手位置匹配，作业过程中无需额外工具即可快速补充种子。结构设计上充分考虑了非专业用户的使用需求，所有紧固件均采用标准件，农户可自行更换损坏的零部件，链传动结构采用开放式设计，清理缠绕的杂草、泥土时无需拆解大量构件，整体结构没有复杂的电控、液压部件，故障率极低，适合在基层农村、小型种植户群体中推广使用，也可作为农业机械入门教学的实训模型，帮助学习者理解小型农机的传动逻辑、排种原理与结构布局思路。
