小型手动带轮移动式玉米脱粒设备

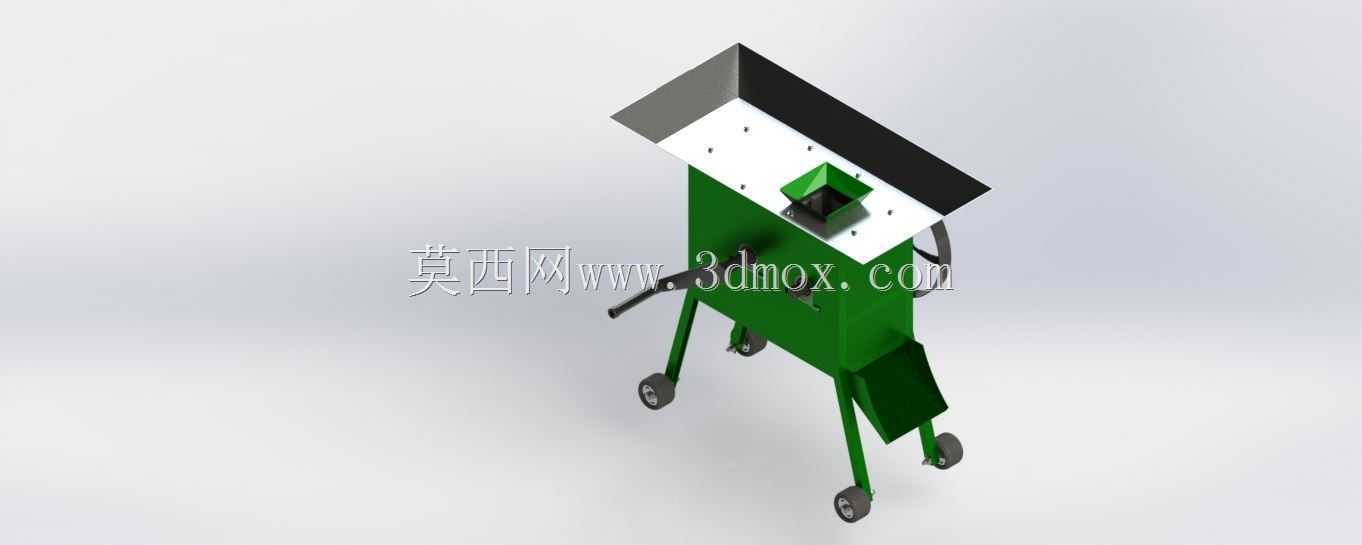

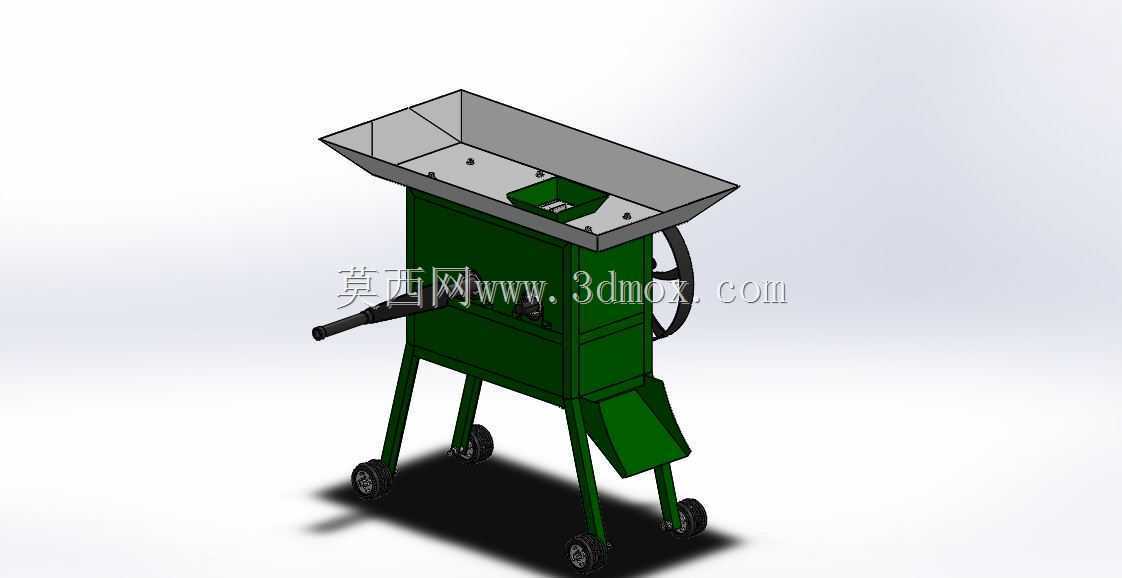

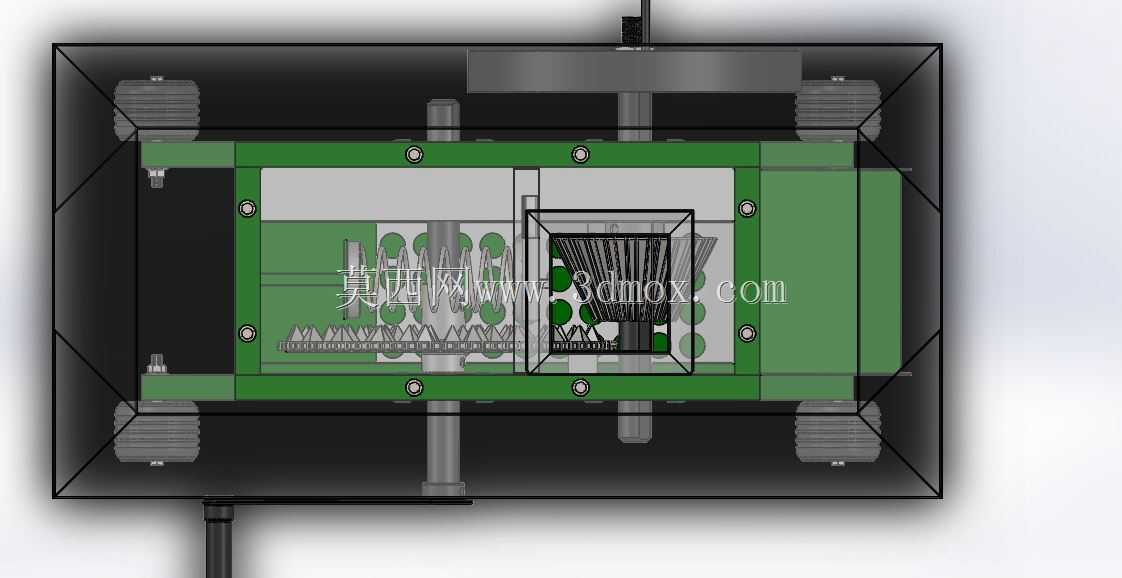

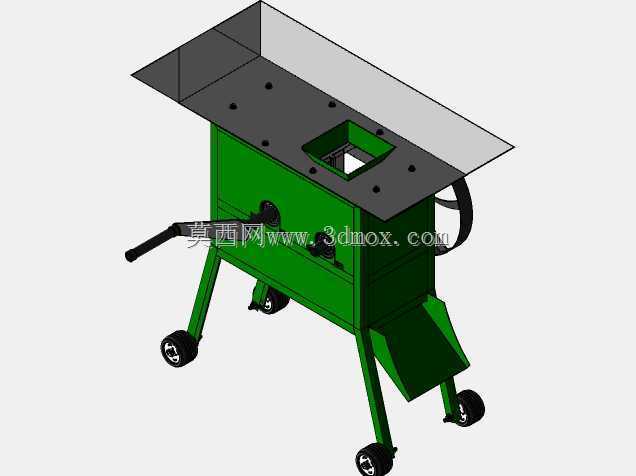

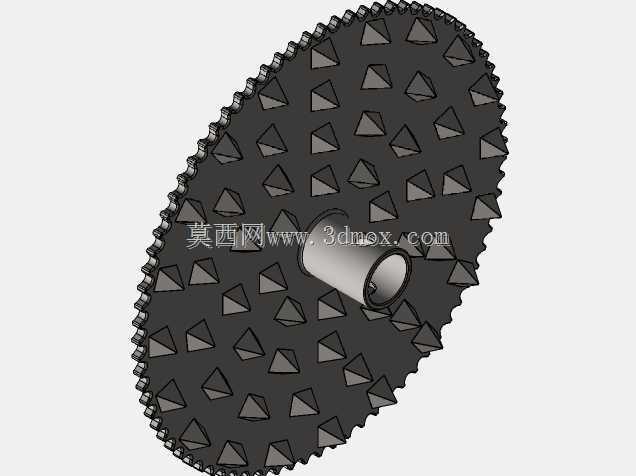

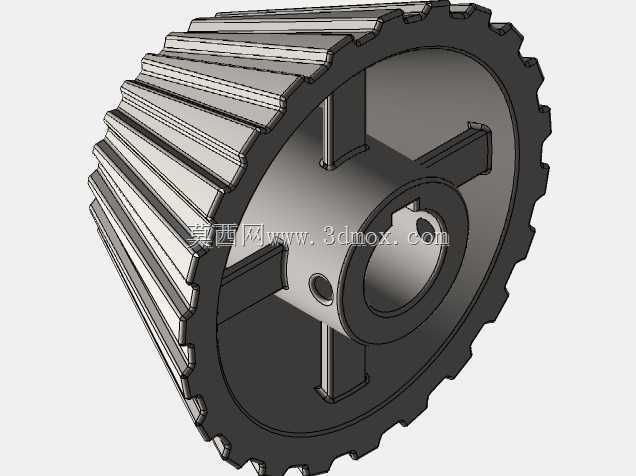

　　这款手动玉米脱粒设备，主要面向散户农户、小型粮食加工点的玉米脱粒作业场景，适配收获后晾晒至合适含水率的带芯玉米果穗处理需求，无需外接动力源，可在无供电的田间地头、农家院落灵活使用，解决了小型种植户脱粒作业依赖大型设备、转场不便的痛点。设备整体采用立式框架结构，主体承载框架为立式箱型设计，上部设置倾斜进料导槽，果穗可顺着导槽滑入内部脱粒腔，下部设置倾斜出料导槽，脱粒后的玉米粒可顺着导槽滑出至承接容器，脱粒后的玉米芯则从腔体侧部的排芯口排出，实现粒、芯的自动分离，无需人工额外分拣。设备的核心脱粒执行结构采用圆锥体工作面设计，手动驱动的摇臂与圆锥脱粒辊直连，摇转时圆锥辊转动，果穗在圆锥辊与腔体侧壁的间隙内受到挤压、揉搓作用，

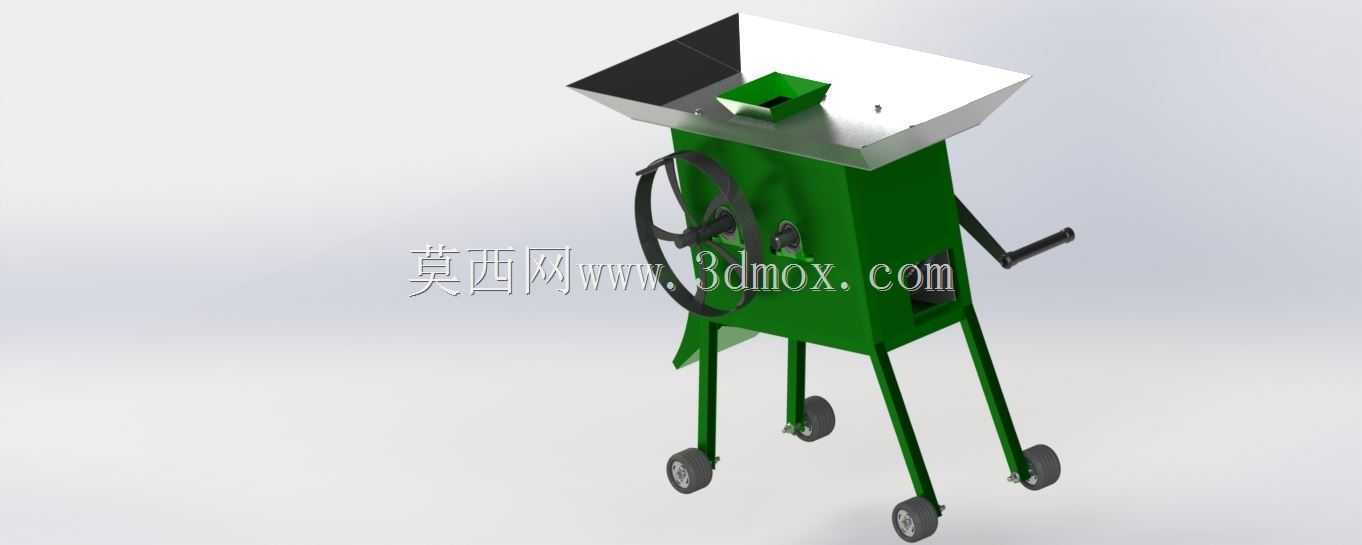

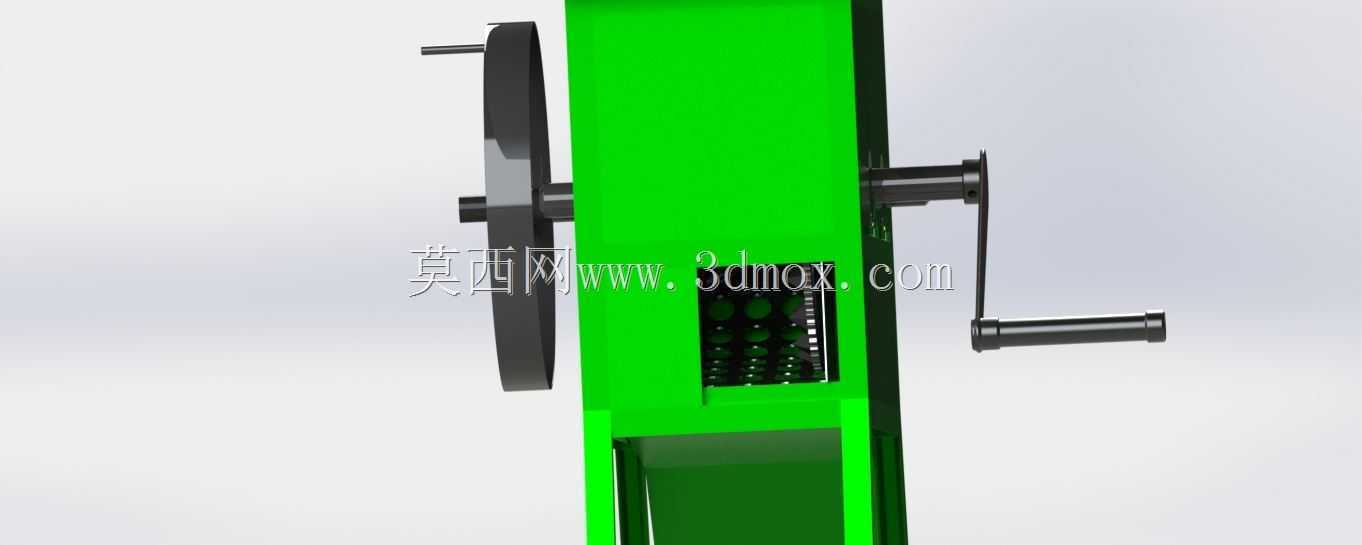

　　玉米粒从玉米芯上完整脱落，这种圆锥结构的间隙从进料端到出料端逐渐收窄，可适配不同直径大小的玉米果穗，避免出现大果穗卡滞、小果穗脱粒不净的问题。设备特意配置了大直径飞轮结构，飞轮与脱粒辊同轴安装，摇转过程中飞轮储存转动惯性，可大幅降低手动操作的出力负荷，即便连续作业较长时间，操作人员也不会出现过度疲累的情况，同时惯性转动可保证脱粒辊转速稳定，避免因手动施力不均导致的转速波动，提升脱粒作业的顺畅度。设备底部安装了四个万向脚轮，单个脚轮的承载能力适配设备整体自重，可单人推动设备在院落、晒场之间灵活转场，无需额外吊装或搬运设备，脚轮自带的锁止结构可在作业时锁定位置，避免设备在摇转作业时出现移位。从安装边界来看，设备整体占地尺寸较小，

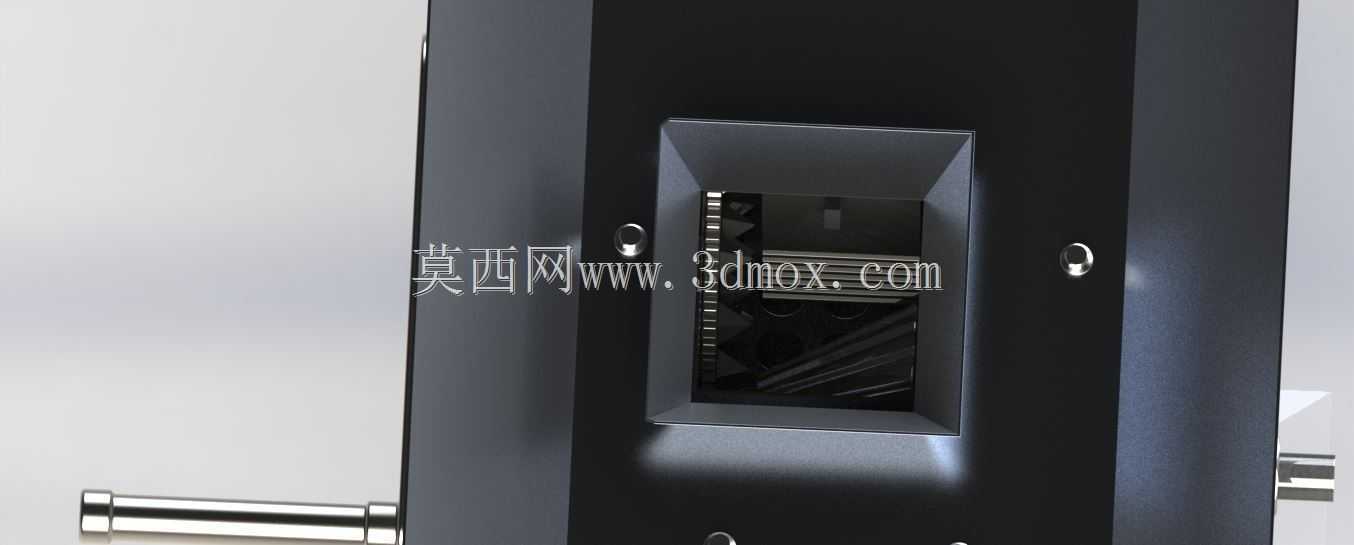

　　放置时仅需预留1.2米见方的平整地面即可，上部进料口的高度适配成年人站立操作的舒适高度，无需弯腰投料，下部出料口的高度可适配常规的塑料筐、编织袋等承接容器，无需额外垫高承接装置。设计过程中，将手动摇臂设置在设备侧部的合适高度，摇臂的转动半径经过反复校核，操作时摇臂不会与地面、操作人员腿部发生干涉，摇臂的握持部分采用防滑结构，提升操作时的握持稳定性。设备的外部护板采用全覆盖式设计，将内部的转动结构完全封闭在腔体内部，仅保留进料、出料、排芯的开口，可避免作业过程中玉米粒飞溅，同时防止操作人员衣物、肢体误触转动结构引发安全隐患。上部进料导槽设置了向外延伸的挡边，投料时果穗不会从导槽侧边滑落，导槽的倾斜角度经过优化，

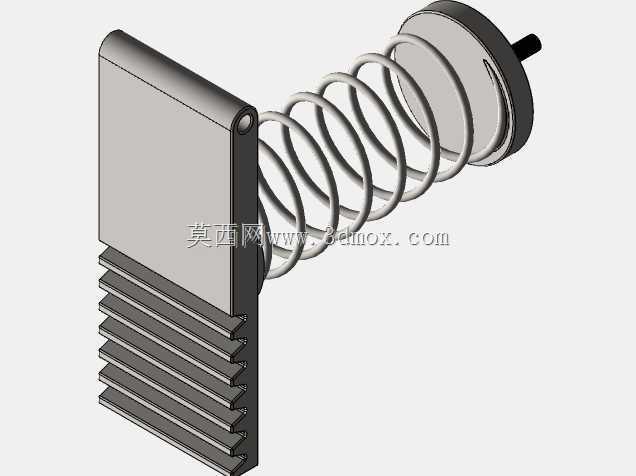

　　果穗可依靠自重顺利滑入脱粒腔，无需人工推送。设备的脱粒间隙可通过侧壁的调节结构进行小幅调整，可根据玉米品种、果穗大小、含水率高低灵活调整间隙大小，在保证脱粒干净的前提下，减少玉米粒的破碎率，降低粮食损耗。整体结构没有复杂的传动部件，日常维护仅需定期在转动轴位置加注润滑脂即可，故障率极低，适合基层农户的使用与维护能力，即便没有机械维修经验的使用者，也可快速掌握设备的操作与日常保养方法。设备的整体自重控制在单人可挪动的范围，即便在脚轮无法通行的田埂区域，也可由两人抬运转移，适配多种复杂的作业场地条件。
