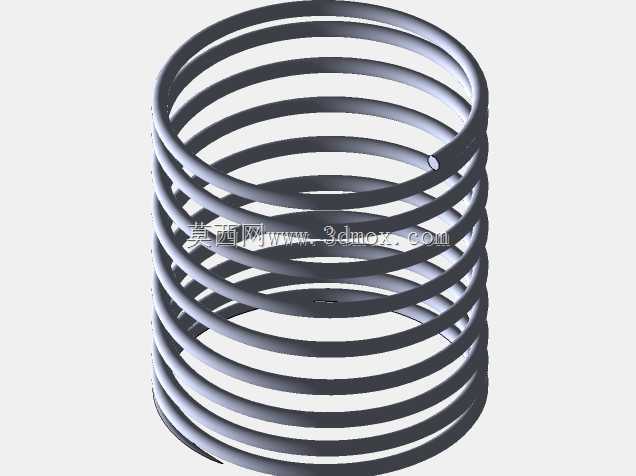

橡胶烟熏片加工用多辊式熏片设备结构

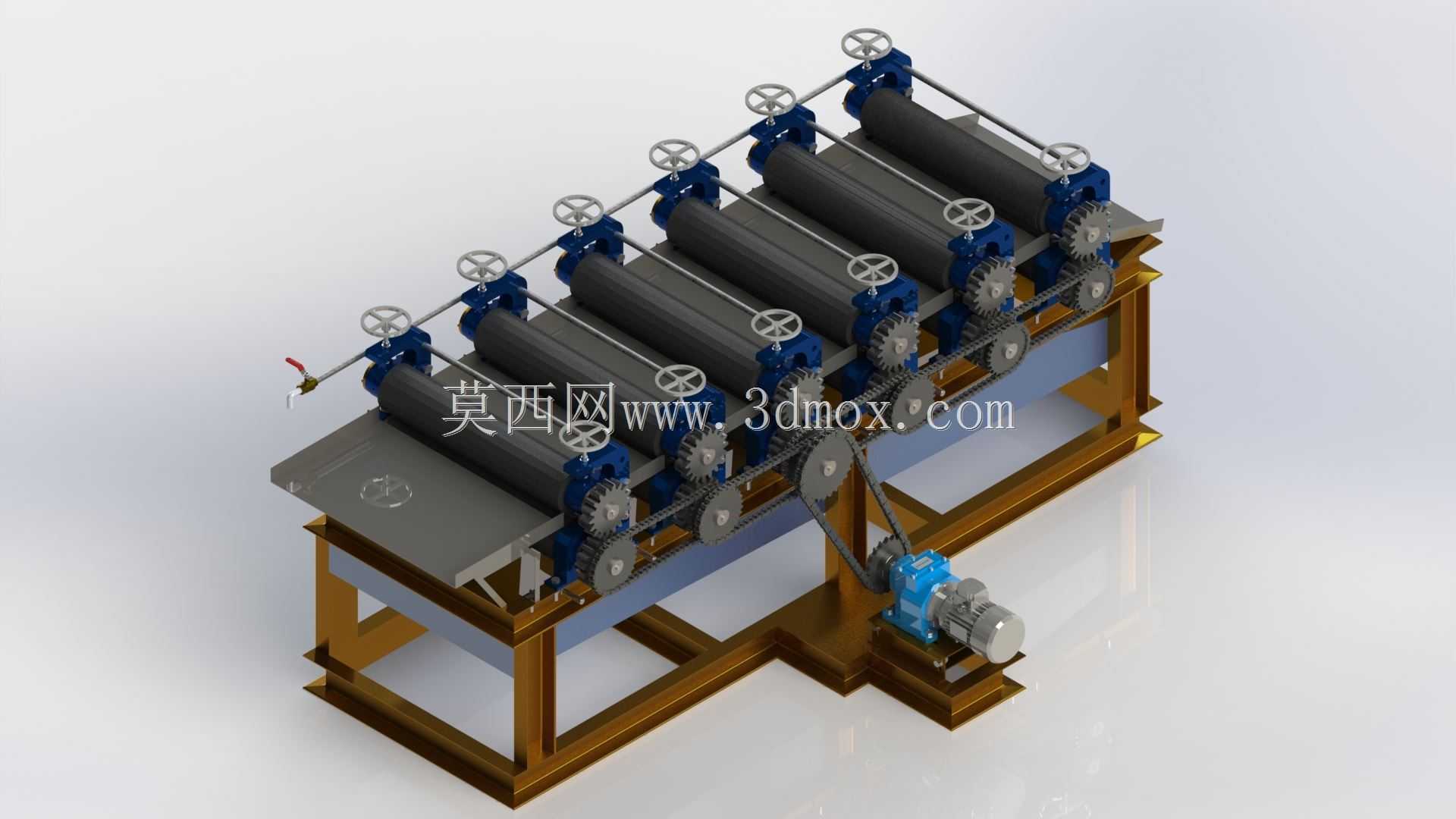

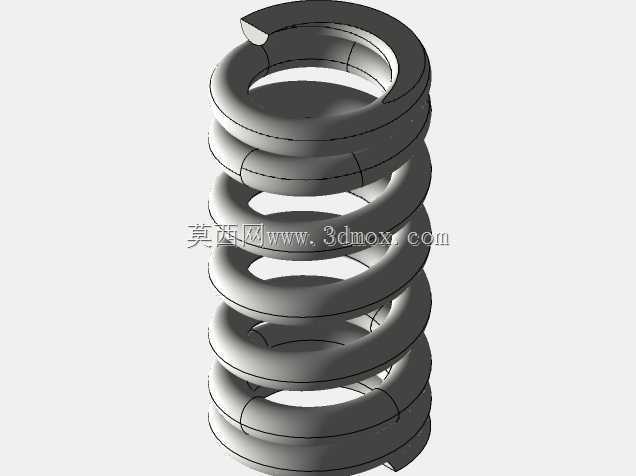

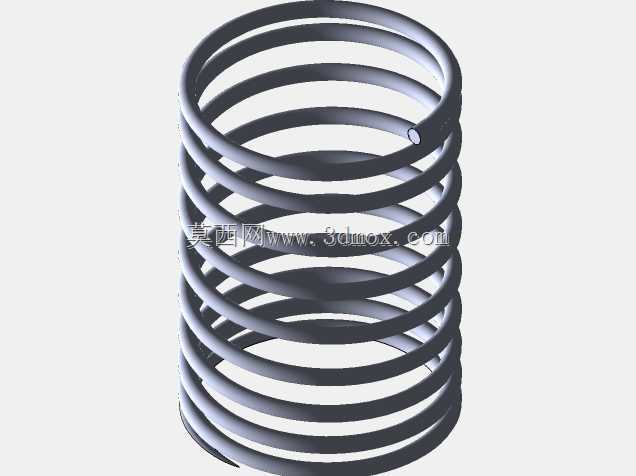

　　在天然橡胶初加工生产线中，橡胶烟熏片设备是决定生胶片品质一致性的核心工序装备，主要用于将压片后的湿橡胶片送入恒温熏烟腔体内，通过可控温的烟气熏蒸完成胶片干燥、防霉熟化工序，最终产出符合工业原料标准的烟片胶产品。这套设备的整体布局采用卧式长腔体设计，主体熏腔为圆弧顶封闭壳体，能有效减少腔体内烟气紊流死角，让烟气流向顺着胶片输送路径均匀分布，避免局部胶片过熏或干燥不足的问题。设备的输送承载部分采用多组平行排布的压送辊结构，每根辊轴端部都配置了手动调节手轮，可根据不同厚度胶片的加工需求，灵活调整相邻辊轴的间隙，既保证胶片输送过程中不会出现打滑跑偏，也能避免辊压过大导致胶片表面出现压痕、破损，影响后续成品胶的定级。

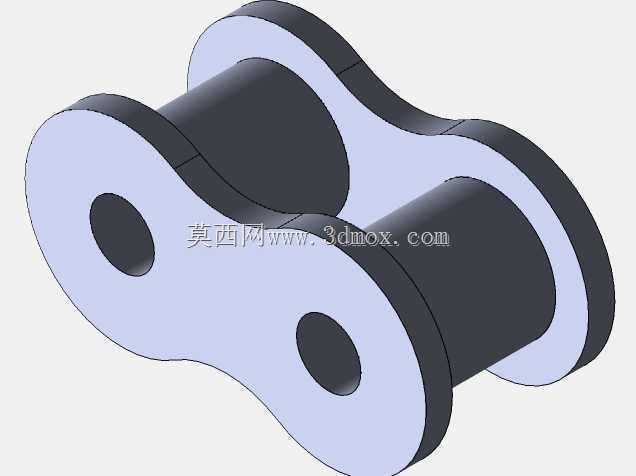

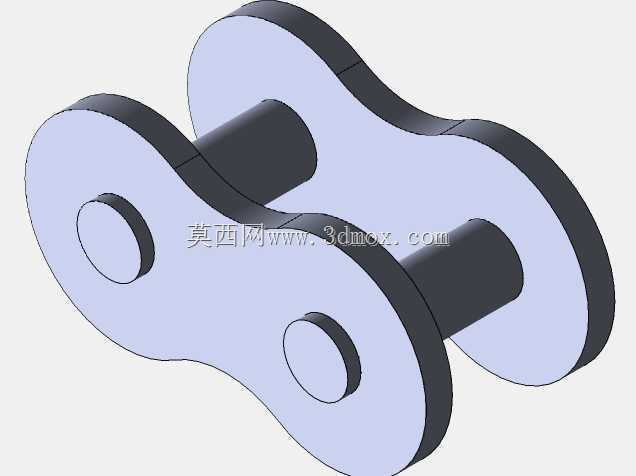

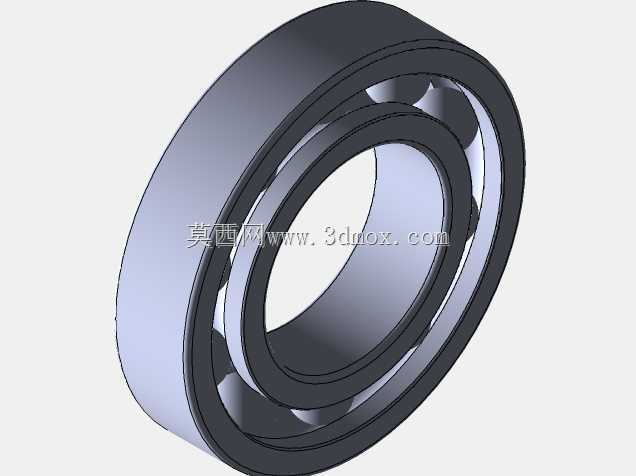

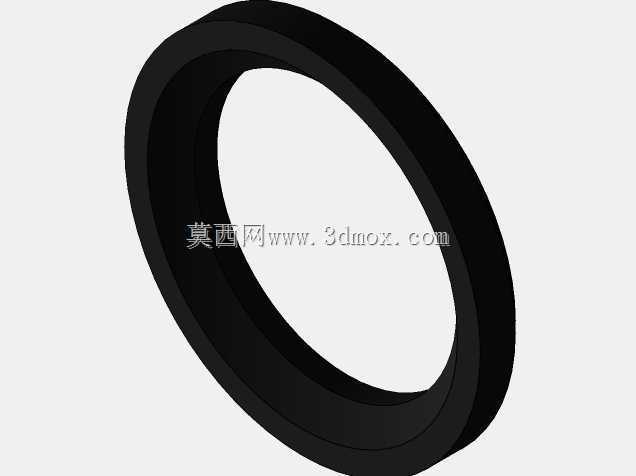

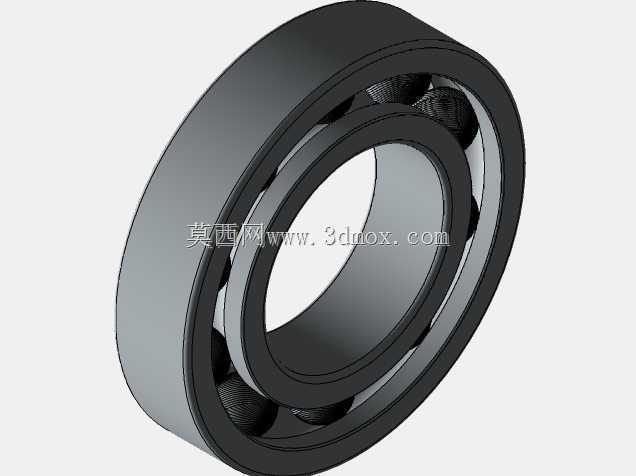

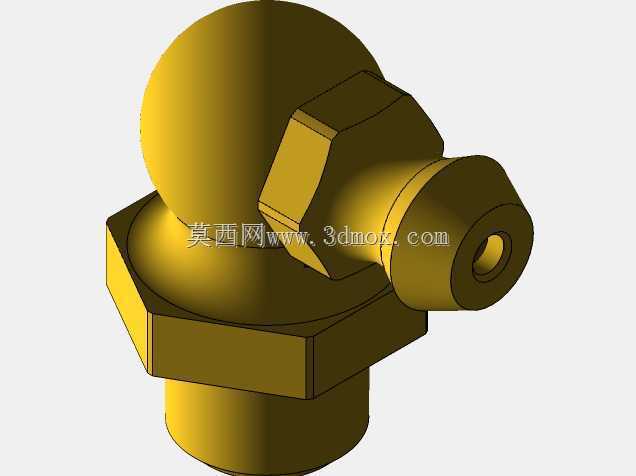

　　辊组的支撑座采用分体式蓝色铸钢支座，通过螺栓固定在熏腔侧部的安装基准面上，支座上预留了润滑脂注油通道，可在设备不停机的状态下完成辊轴轴承的定期润滑维护，适配橡胶加工厂连续化生产的作业节奏。设备下部的支撑机架采用型钢焊接框架结构，框架的横纵梁连接处设置了三角形加强筋板，能有效抵消辊组运转、电机传动带来的持续振动，保证长周期运行下设备整体形位公差不发生偏移，机架底部预留了地脚螺栓安装孔，可直接固定在车间的混凝土设备基础上，安装时需保证机架整体水平度偏差不超过千分之二，避免辊组倾斜导致胶片走偏。设备的动力传动部分布置在熏腔出料端的侧下方，采用电机搭配减速机构的直连传动方案，动力通过链传动组件同步传递给所有输送辊，保证各辊线速度完全一致，

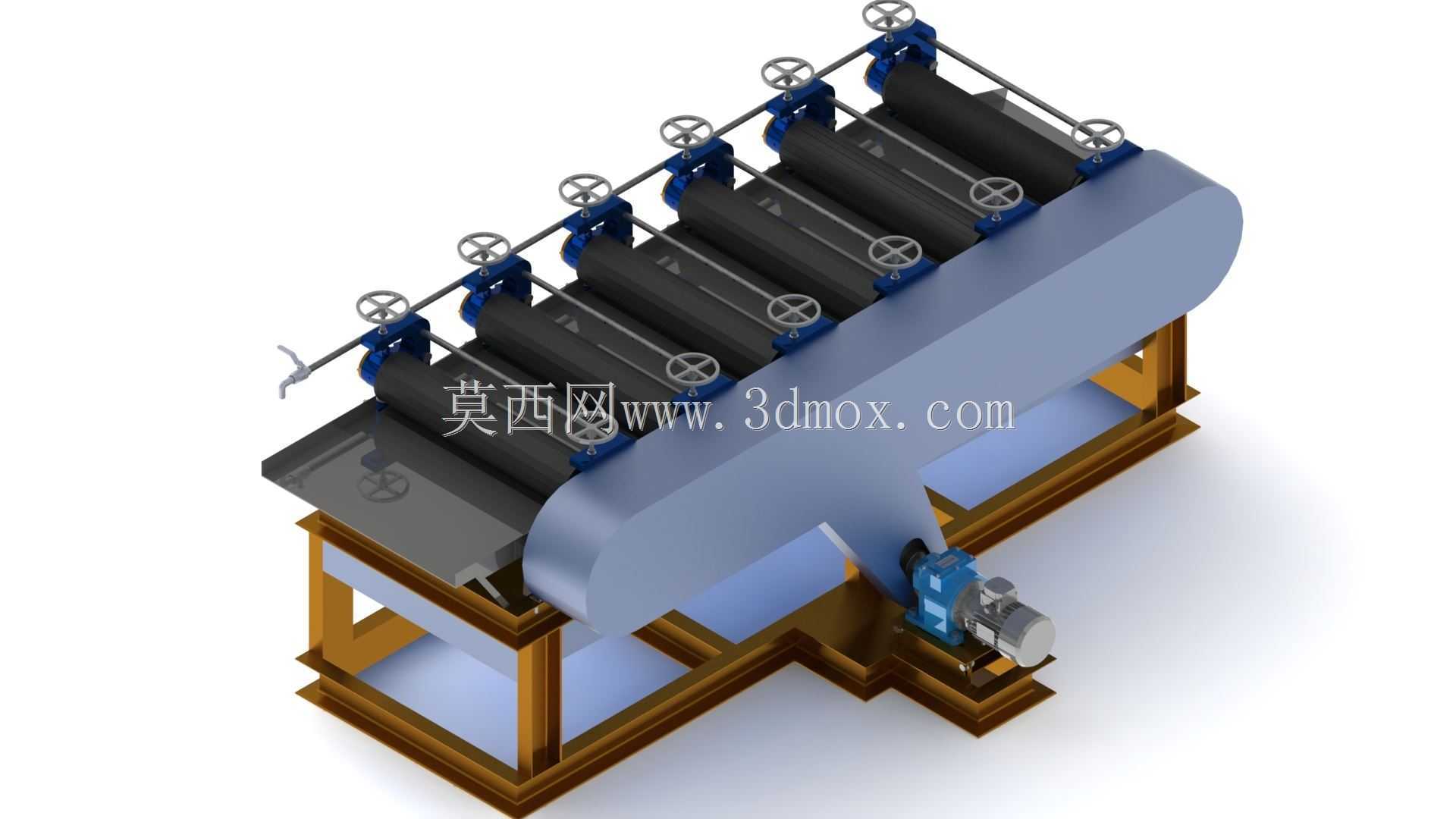

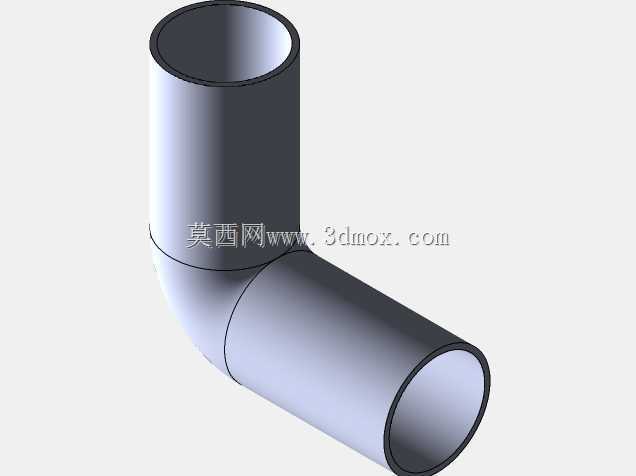

　　不会出现辊速差拉扯胶片的问题，传动区域外侧设置了可拆卸的安全防护罩，既避免生产过程中杂物卷入传动链，也方便日常检修时快速拆卸维护。熏腔的进料端设置了倾斜导料板，能将前道压片工序输出的胶片平顺导入第一组辊轴间隙，导料板表面做了抛光处理，减少胶片输送过程中的摩擦阻力，避免湿胶片粘连在导料板表面。设备的熏烟接入接口设置在腔体下部的侧方位置，烟气进入腔体后会顺着圆弧顶的导流面自然向上弥散，均匀穿过各层胶片之间的间隙后从腔体顶部的排气口排出，这种烟气走向设计能让胶片与烟气的接触更充分，相比传统直吹式熏烟结构，能降低15%左右的烟气损耗，同时提升胶片熏制的均匀度。在三维建模过程中，所有辊轴的同轴度、

　　机架安装面的平面度都按照实际加工公差要求做了参数化设定，各连接部位的螺栓孔位、安装避让空间都完全匹配实际装配需求，可直接用于设备的结构校核、生产出图以及生产线布局模拟。设备整体的安装边界需预留左右各800mm的检修操作空间，进料端和出料端分别预留1200mm的胶片接驳空间，满足车间生产线的排布要求，设备顶部需预留300mm的排气管道安装空间，方便对接车间的烟气收集处理系统。
