立式模块化农用谷物储放料仓结构

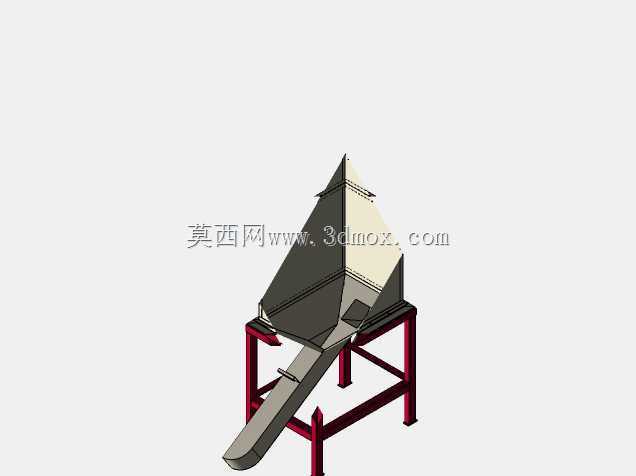

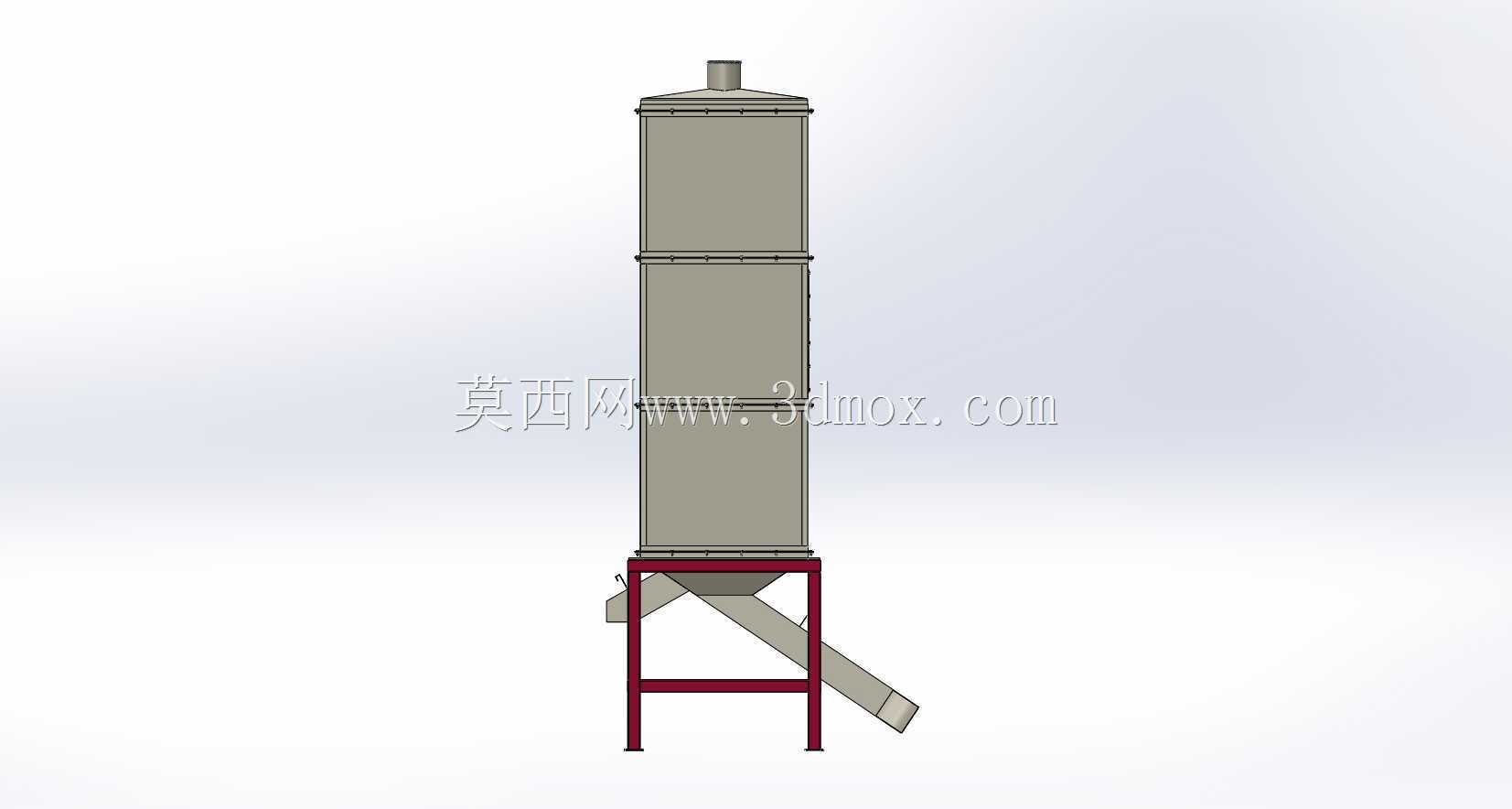

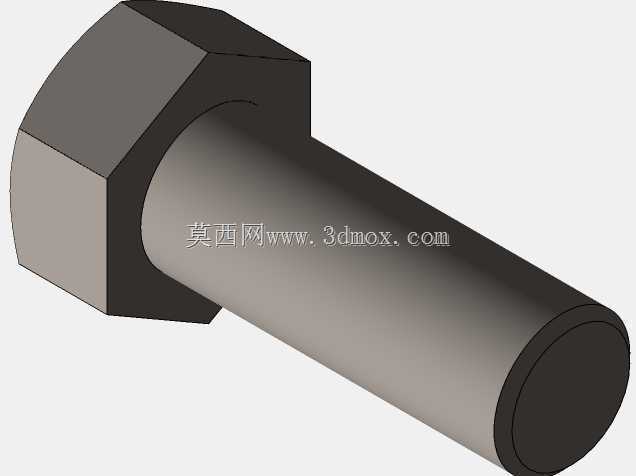

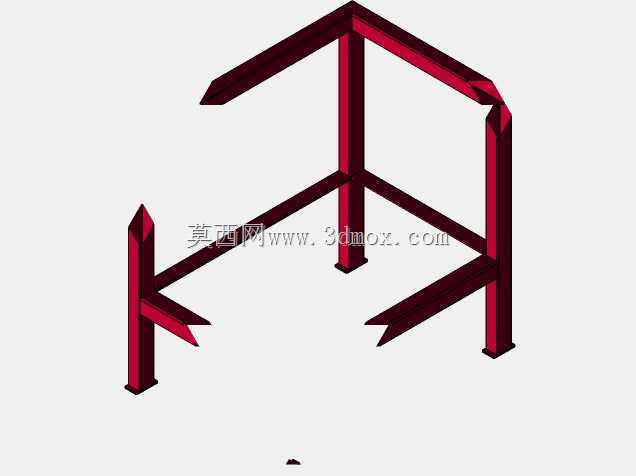

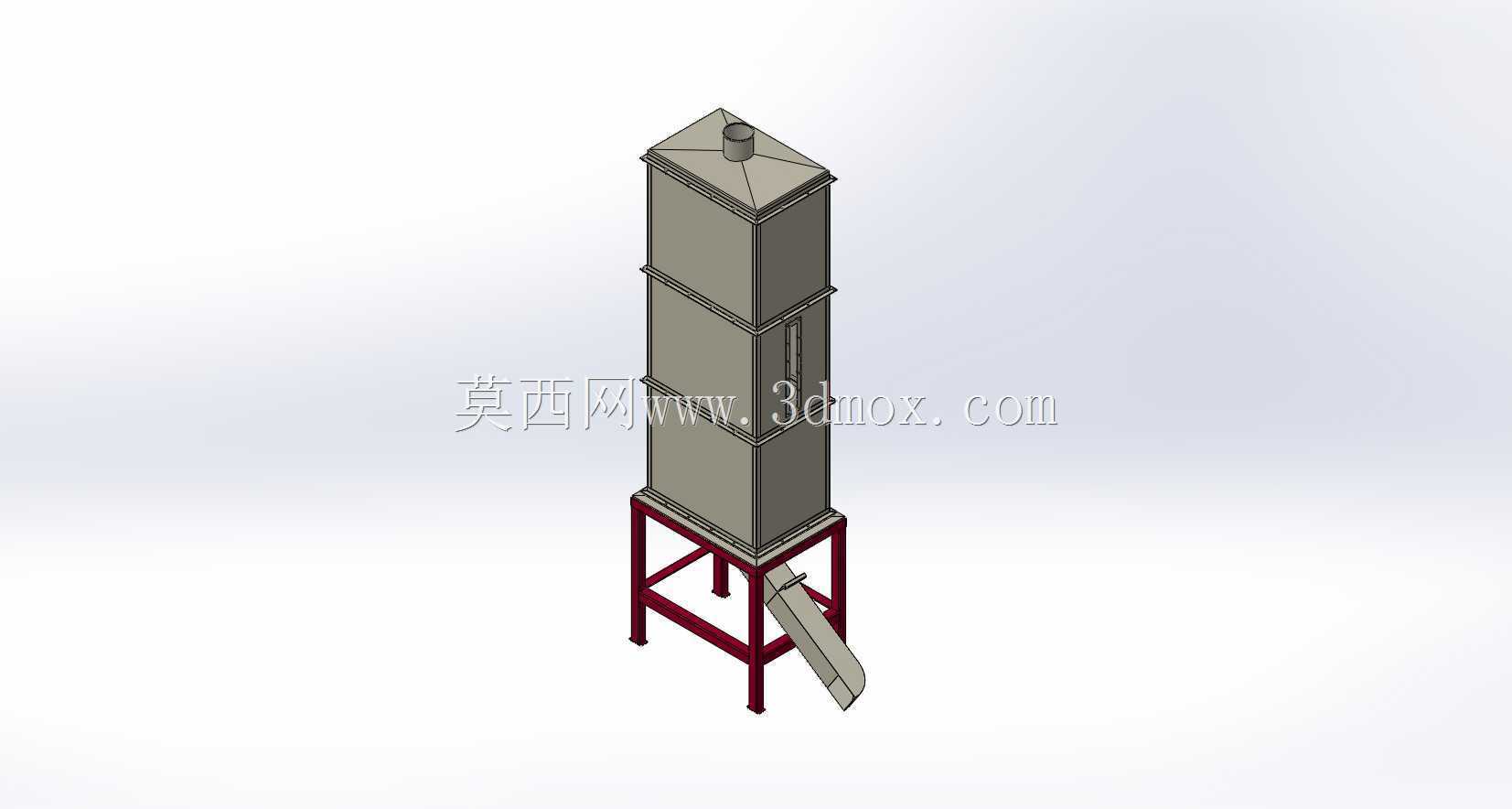

　　在中小型粮食加工、家庭农场及小型粮站的散粮周转场景中，传统固定式砖砌粮仓存在建设周期长、无法灵活调整储量、出料易堵、搬迁改造难度大的痛点，这款模块化谷物储藏箱正是针对这类小体量散粮存储需求开发的装配式储料设备。从结构设计逻辑来看，整体采用立式堆叠的模块化思路，摒弃了传统储料仓一体焊接或砌筑的刚性结构，将储料主体拆分为多段独立的箱式模块，每段模块的上下连接端面都做了适配的止口定位结构，现场装配时无需复杂工装，仅通过标准紧固件即可完成多段模块的拼接，用户可根据实际储粮需求增减模块段数，灵活调整整体储料容积，本次设计的标准配置下有效储料容积为2立方米，适配小批量谷物的临时周转、短期储藏需求。设备底部采用型钢焊接的高脚支架结构，

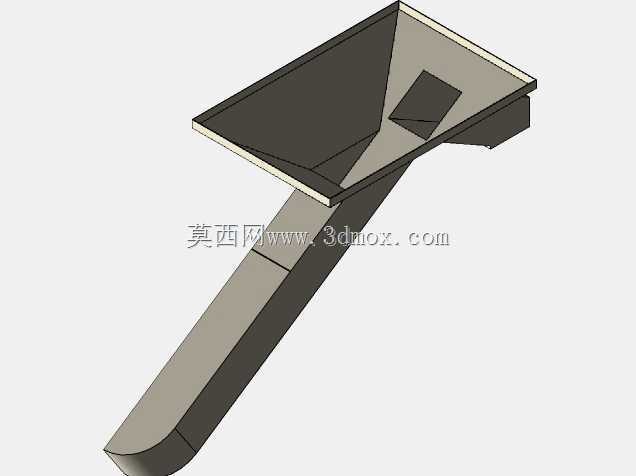

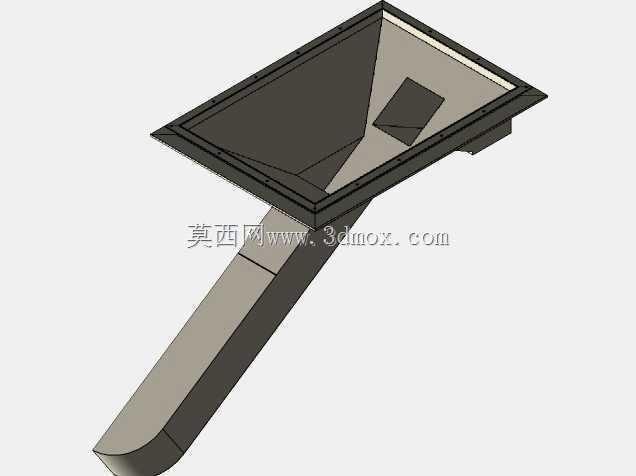

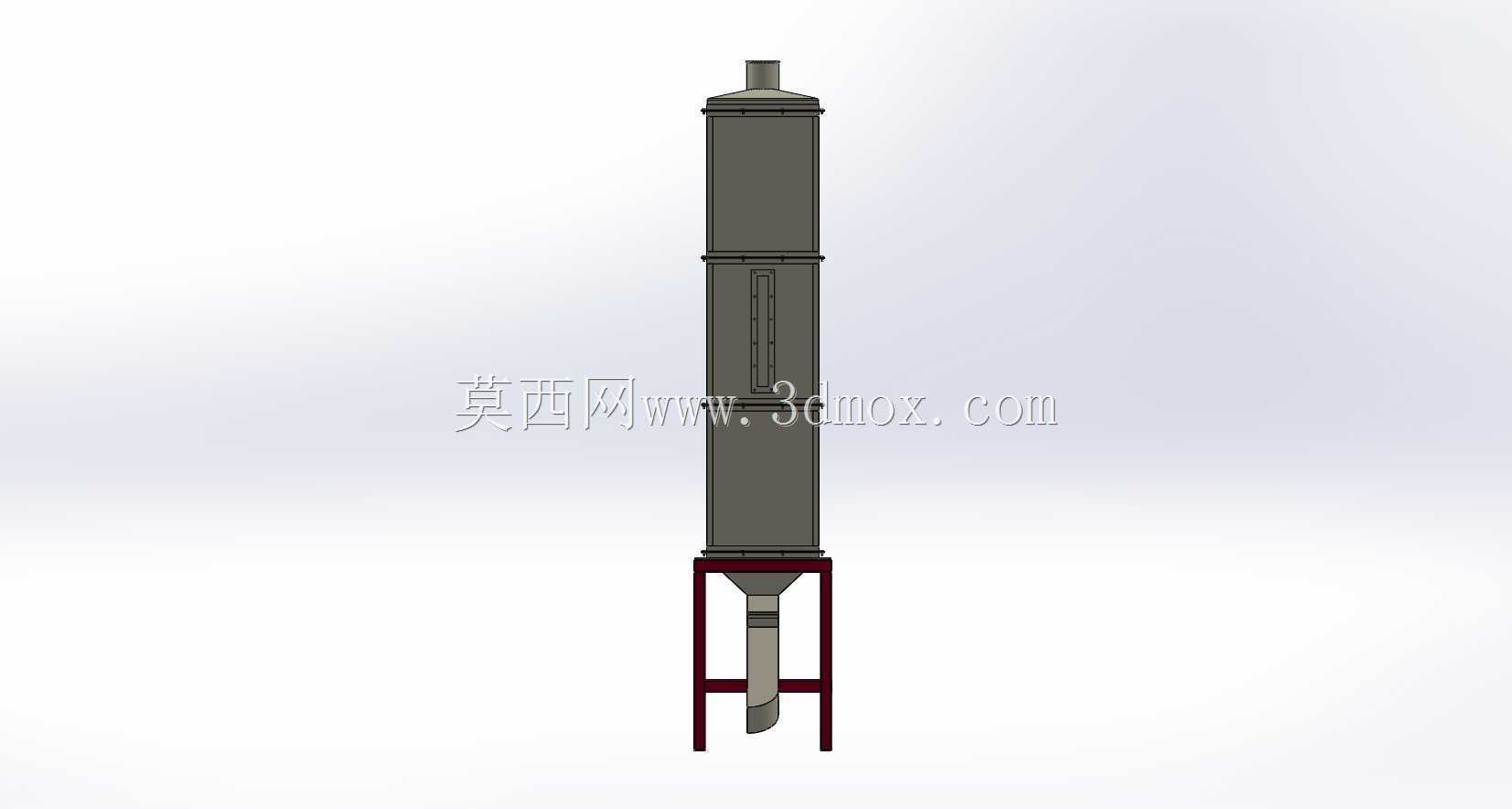

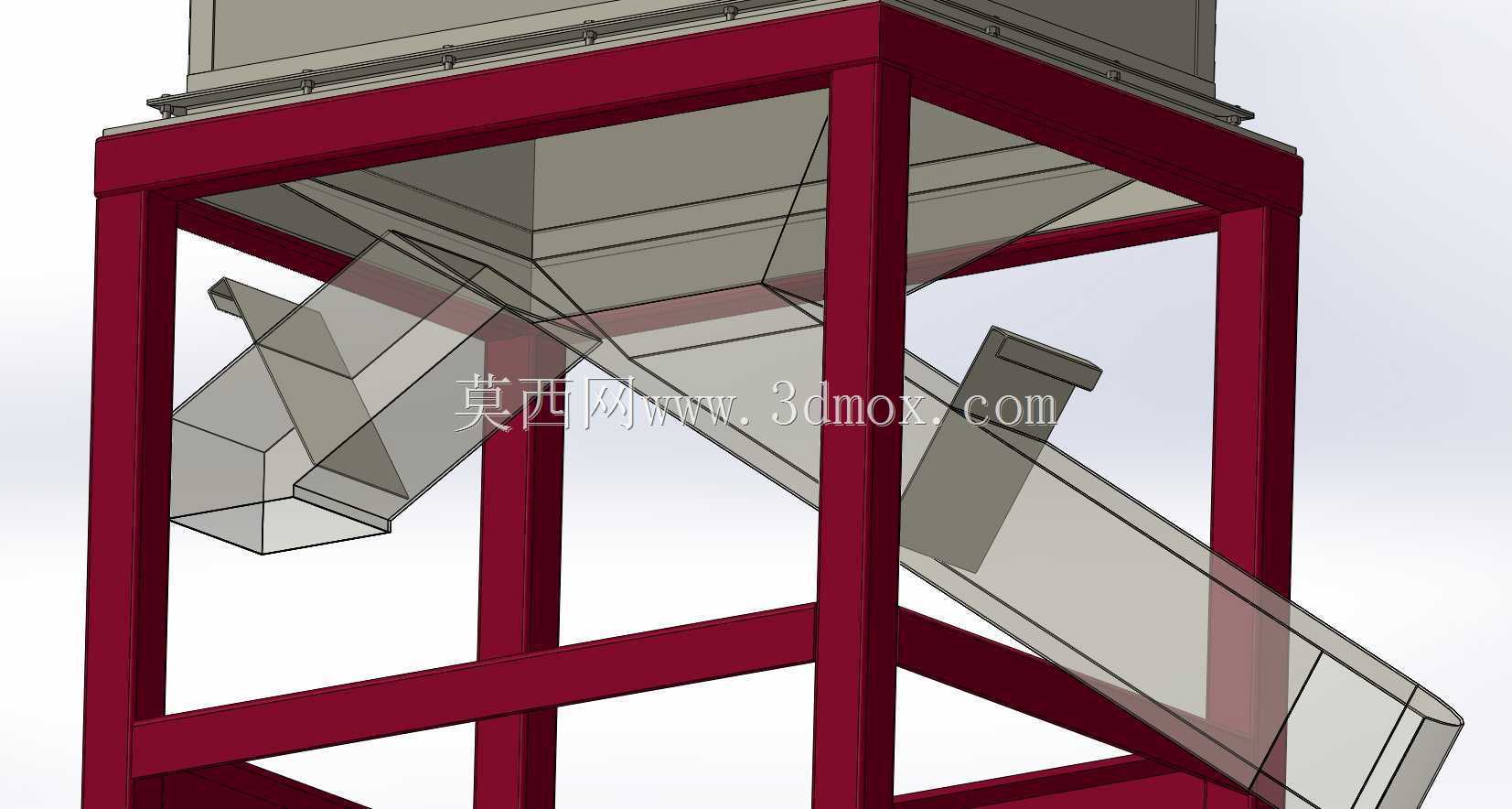

　　支架的四根立柱做了向外倾斜的斜撑加固，既保证了整体立式结构的抗倾覆稳定性，也在箱体底部预留出足够的出料操作空间，避免储粮直接接触地面产生受潮霉变的问题。出料端设置在箱体下部的锥斗侧方，配套倾斜布置的导流溜槽，溜槽的倾斜角度经过散粮安息角校核，针对小麦、水稻、玉米等常见谷物的自然散落特性，角度设置在38度至42度区间，无需额外配置振动出料装置，依靠谷物自重即可实现顺畅出料，同时溜槽出口位置预留了接料袋或小型输送设备的对接空间，日常取料时无需额外搭设辅助平台。从安装边界来看，设备整体外形尺寸控制在长0.7米、宽1.0米、总高4.2米的范围内，对安装场地的面积要求极低，仅需平整硬化的3平方米左右地面即可完成布置，无需做特殊的地基处理，

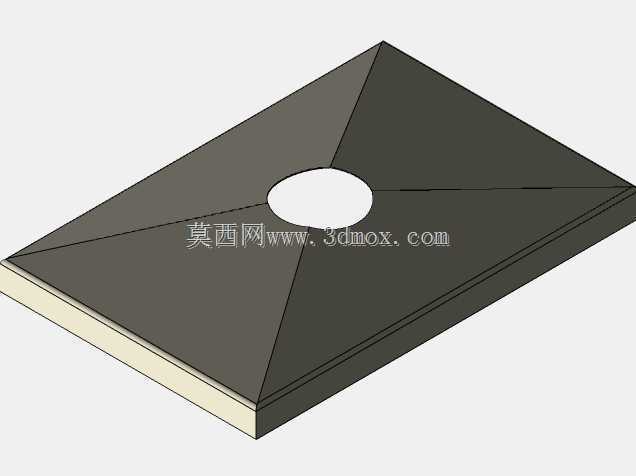

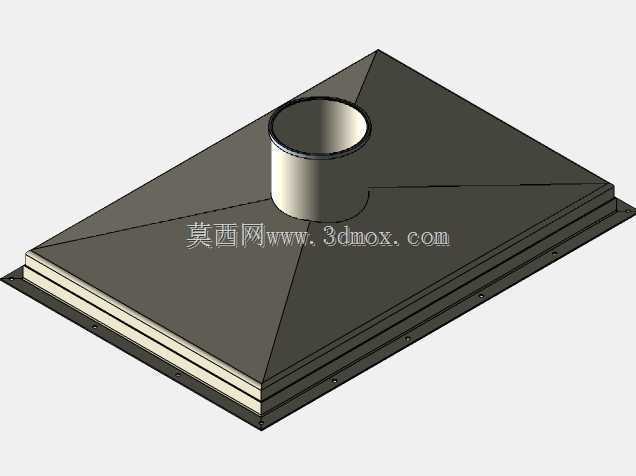

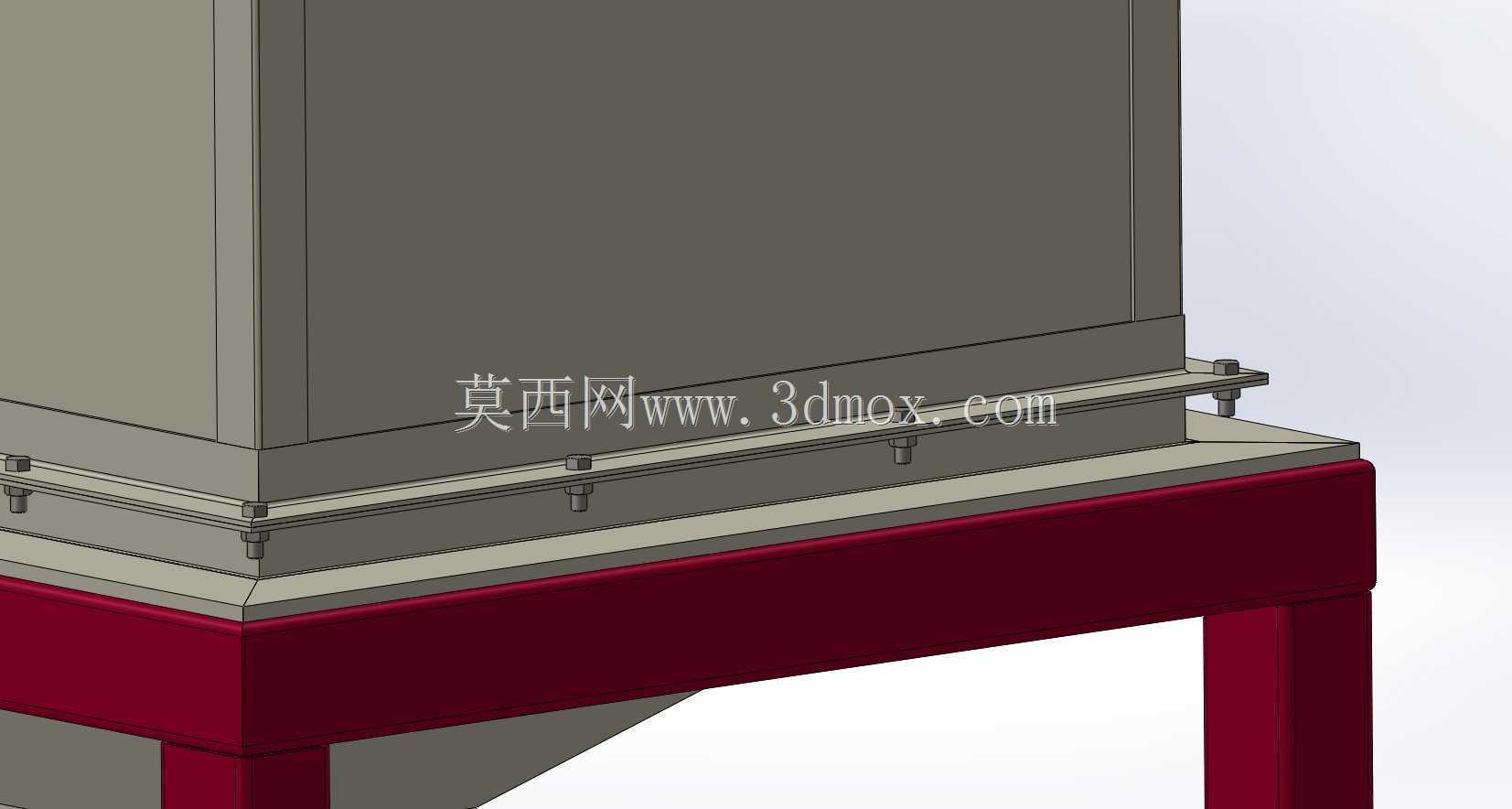

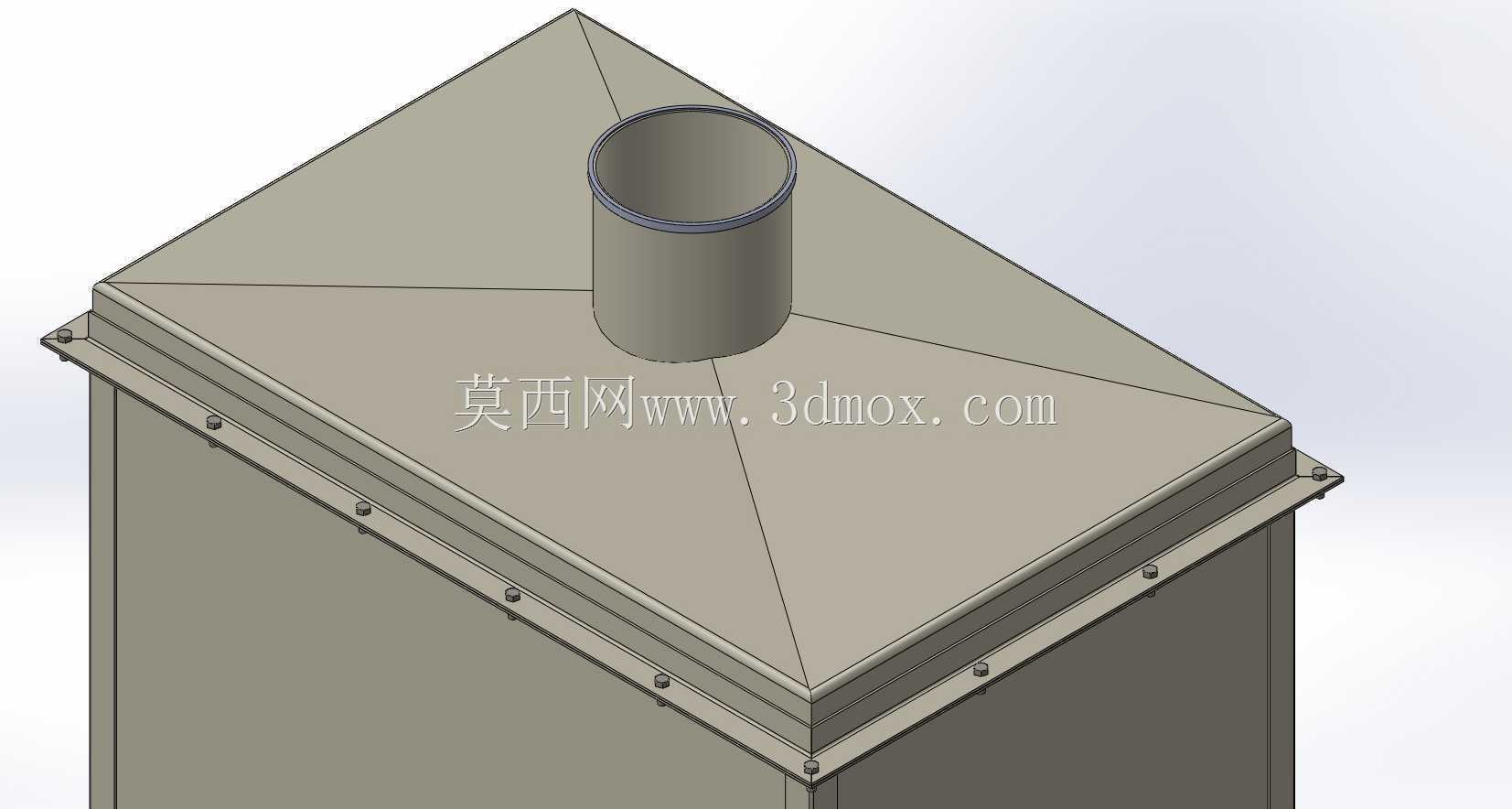

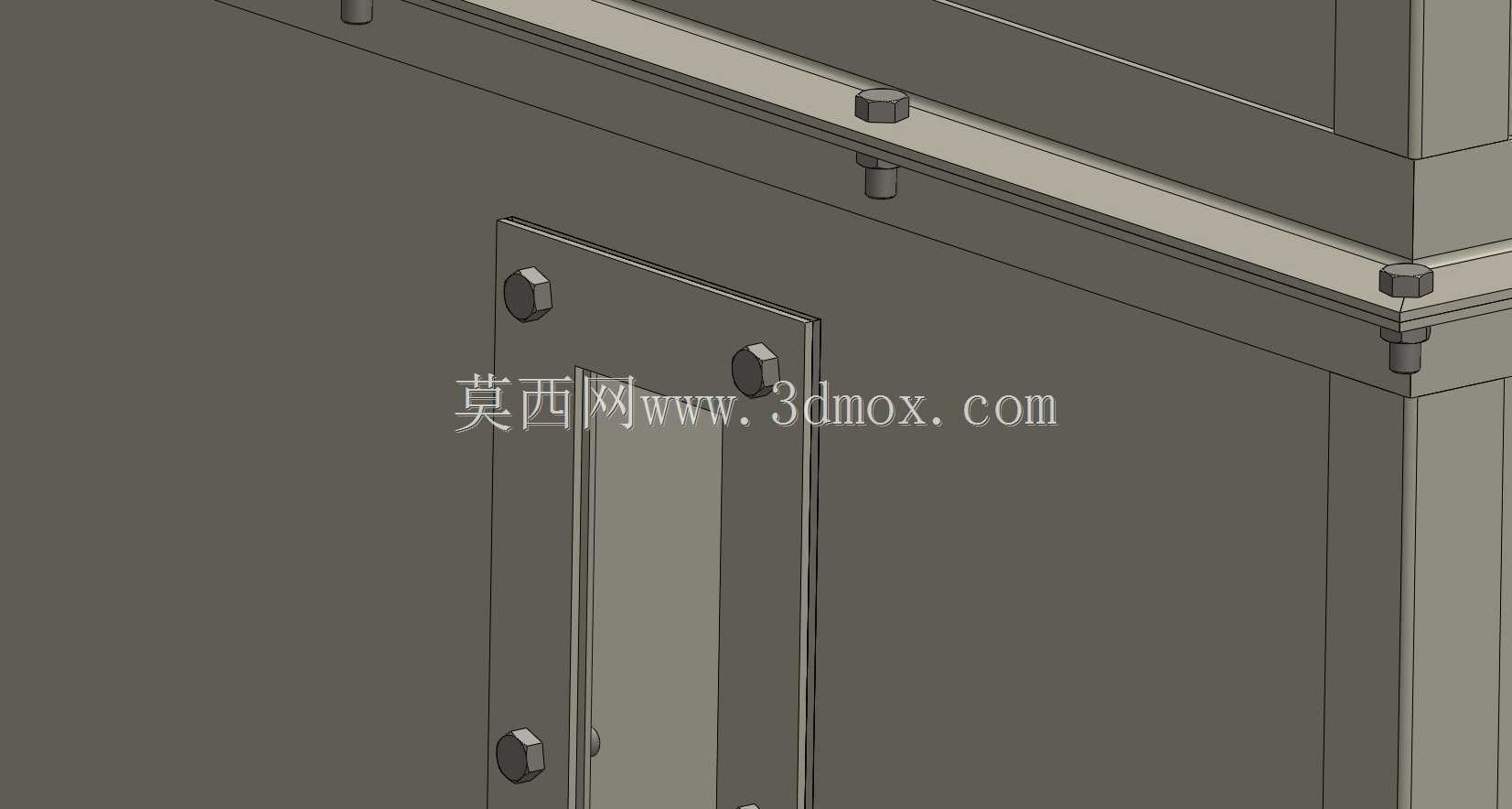

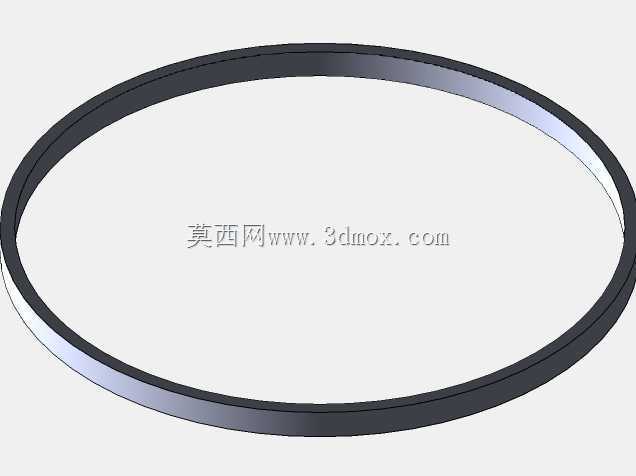

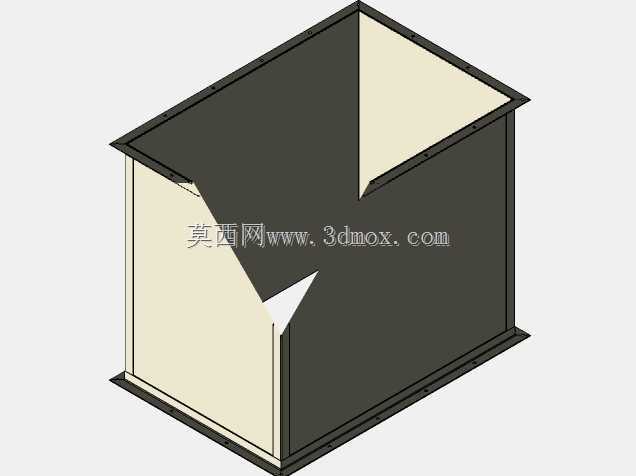

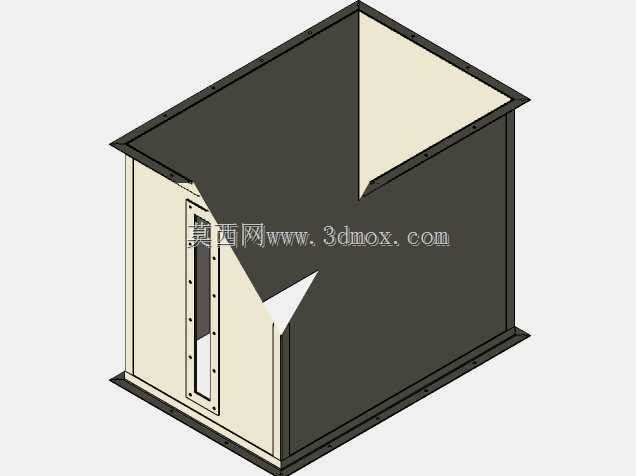

　　适合在小型加工车间、农场仓储区的边角位置灵活布设。箱体主体采用薄壁钢板折弯拼接成型，每段模块的侧壁都做了外翻边加强筋结构，在控制整体自重的前提下，避免满料状态下箱体侧壁出现鼓胀变形；顶部设置带排气帽的顶盖结构，顶盖采用四坡水的斜面造型，可避免顶部积灰积水，排气帽则可平衡箱体内外气压，避免出料时箱内形成负压导致出料不畅，同时也能减少外部潮气、虫鼠进入储料空间。在细节设计上，模块拼接处都预留了密封胶条的安装槽位，装配时嵌入食品级密封胶条即可保证段间连接的密封性，避免出现漏粮、返潮的问题；支架底部设置了可调式地脚螺栓，可针对不太平整的安装地面做水平度调整，保证整体设备的垂直度，避免长期使用过程中出现倾斜应力导致的结构变形。

　　不同于大型工业储料仓的复杂配套，这款模块化储料箱的结构全部采用标准化的钣金件与型材件，加工难度低，普通的钣金加工车间即可完成生产，运输时可将所有模块拆解为平板状部件，大幅降低运输成本，现场装配仅需普通扳手工具，两名操作人员半天即可完成全部组装工作，非常适合分散式的小型粮食经营主体使用。在实际使用场景中，该设备除了用于谷物储藏外，也可适配塑料粒子、干粉砂浆等其他散状颗粒物料的临时存储，仅需根据物料的安息角调整出料溜槽的角度即可适配不同物料的出料需求，模块化的结构也方便后期对局部磨损部件进行单独更换，无需整体报废设备，降低全生命周期的使用成本。
