农用锤式磨粉粉碎设备结构设计

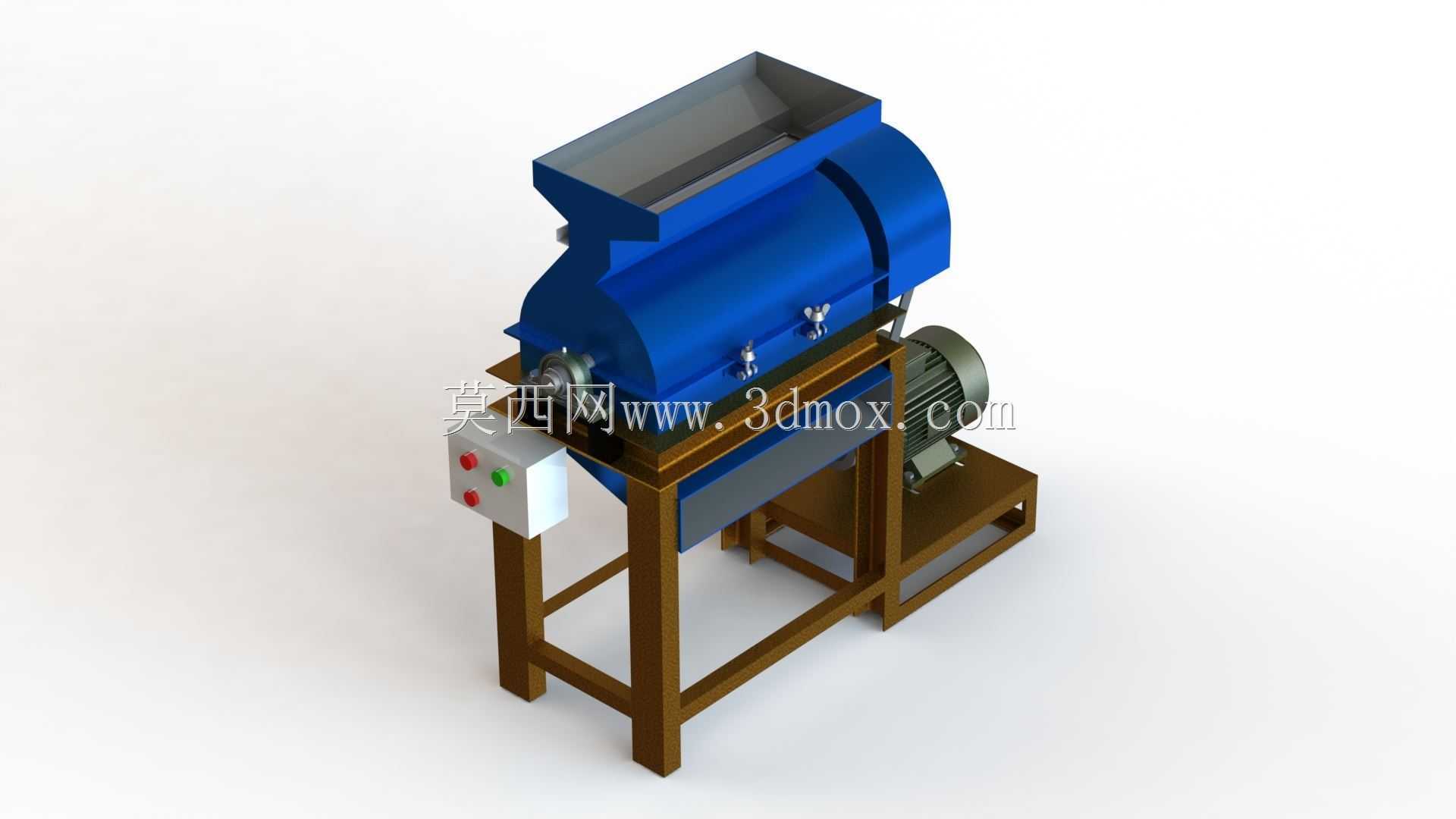

　　这套锤式粉碎磨粉设备的三维结构，面向小型粮油加工、农户自产面粉以及杂粮粗粉碎场景搭建，整机采用卧式粉碎腔加侧置驱动电机的布局，机架为方管焊接框架，底部留出接料与检修空间，进料端设置上方扩口式料斗，依靠重力把待加工谷物均匀送入锤片工作区。

　　从实际产线布置来看，这类设备常放置在乡村磨坊、农产品初加工车间或者小型饲料加工点，进料斗上口需要预留人工倒料或者小型输送设备对接的高度，整机四周要留出电机散热、皮带张紧调整以及筛网更换的操作距离。机架四根支腿直接落在硬化地面上，电控箱固定在机架前侧立柱位置，操作按钮朝向人员巡检通道，避免操作人员伸手跨越运转部件启停设备。

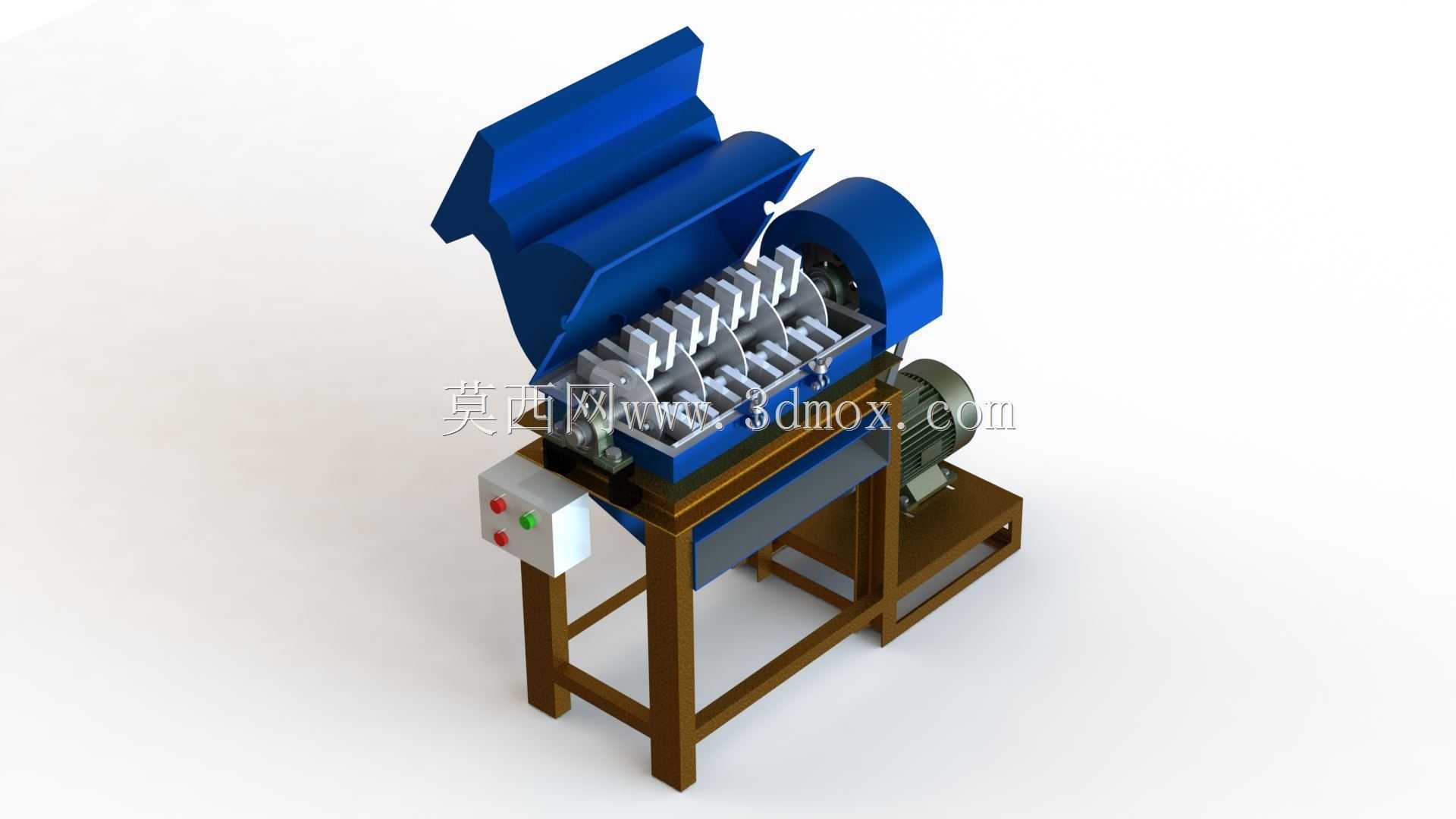

　　粉碎腔主体为圆筒形卧式壳体，上半部分开设进料口对接上方料斗，腔内部布置高速旋转的锤片组件，物料进入腔体后被高速运动的锤片反复击打、碰撞壳体内壁以及物料间相互摩擦，逐步被破碎到所需粒度；腔体下半部分配置筛网，达到粒度要求的粉料透过筛孔落入下方出料区域，粗料继续留在腔内被持续粉碎，直到粒度合格排出。壳体侧面设置快开检修门，门上配置压紧锁扣，日常更换磨损锤片、清理残留物料或者更换不同孔径筛网时，不需要完全拆解主壳体，大幅缩短停机维护时间。

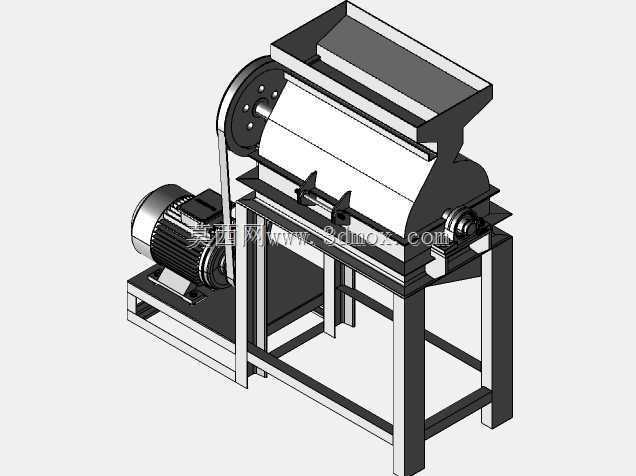

　　驱动部分采用电机侧装方案，电机通过皮带轮与粉碎腔主轴传递动力，皮带传动本身具备过载缓冲特性，当进料瞬间负载突增时，皮带可小幅打滑保护主轴与电机，同时电机底座设计成长槽可调结构，安装和维护时能够移动电机位置，调整皮带张紧程度，补偿皮带长期运行后的拉伸量。粉碎腔主轴两端配置轴承座固定在机架横梁上，保证高速旋转时的同轴度与运转稳定性，避免锤片运转出现偏摆、碰擦壳体内壁的问题。

　　机架采用型钢焊接成型，四条竖直支腿与上下两层横撑组合成刚性框架，上层框架承托粉碎腔体与进料斗，下层平台预留位置安装接料容器或者配套出料输送装置，框架整体重心落在支腿围成的矩形区域内，设备高速运转产生的振动通过机架均匀传递到地面，不需要额外做复杂混凝土基础，适合小型加工场地灵活搬迁布置。电控箱独立安装在机架侧方，箱体上布置启动、停止按钮以及状态指示，内部走线沿机架型材边缘固定，远离皮带传动与粉碎腔体高温区域，走线路径避开日常拆换筛网的操作空间。

　　结构建模过程中，先确定粉碎腔的处理产能与主轴回转直径，再匹配对应功率的电机外形与皮带轮中心距，反向调整机架的长宽高边界：进料斗扩口尺寸要满足人工整袋倒料不撒漏，料斗下段收口角度大于物料安息角，防止谷物在斗内架桥堵塞；粉碎腔壳体壁厚按照承受持续物料冲击的工况选取，内壁可后续加装耐磨衬板延长使用寿命；检修门的开启角度要保证锤片组件能够从侧方抽出，门体与壳体之间设置密封结构，避免粉碎过程中粉尘从接缝外溢。

　　整机安装边界需要注意，电机侧要留出至少皮带轮拆装的操作空间，进料斗上方不能布置低矮管线防止倒料干涉，出料端下方要预留接料桶或者风送管路的安装高度，设备就位后调平支腿，保证主轴处于水平状态，避免轴承单侧偏载过早磨损。整套结构把粉碎、驱动、控制、支撑功能集成在同一机架上，既保留锤式粉碎机结构简单、维护方便、对不同谷物适应性强的特点，也兼顾小型加工场景搬迁、操作、检修的实际使用需求。
