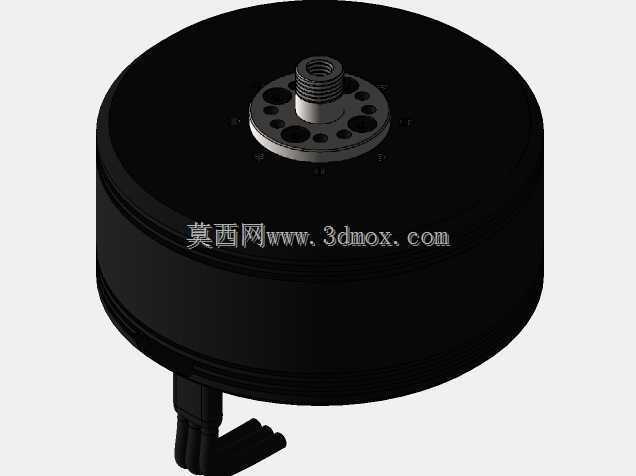

T型无刷直流电机P80III无引脚结构

　　做无人机动力系统选型和结构适配快八年，经手的无刷电机三维模型少说也有上百套，这套T型P80III无引脚无刷直流电机的数模，是少数能直接拿来做机架装配干涉校验、不用反复核对安装孔位的版本。先从实际应用场景说，这类大拉力级别的外转子无刷电机，核心适配场景是大载重多旋翼工业无人机，包括植保作业无人机、物流运输无人机、长航时测绘无人机这类对单轴拉力要求在5kg以上的机型，也有部分航模玩家会把它用在大型固定翼航模的动力组上，替代传统的油动动力单元降低维护成本。

　　从实际用途来看，这类电机作为无人机动力系统的核心执行部件，承担着将电池输出的直流电能转化为旋转机械能、带动螺旋桨产生升力/推力的作用，无引脚的出线设计，主要是为了适配集成度更高的机臂布线方案，避免传统引脚式出线在机臂折叠、长期震动过程中出现引脚脱焊、线皮磨损的问题，尤其适合经常转场作业的工业级无人机，减少外场维护的故障点。

　　说到功能特性，外转子结构的设计本身就比同尺寸内转子电机拥有更高的扭矩输出效率，不需要搭配大减速比的减速组就能直接驱动大尺寸螺旋桨，动力传递路径更短，能量损耗更低。无引脚的出线结构将动力线直接从电机定子底座侧方引出，出线位置做了定位凸台，和机臂上的走线槽可以直接卡合定位，装配的时候不需要额外整理线束走向，也能避免线束被转子旋转部件剐蹭的风险。顶部的输出轴采用螺纹结构搭配端面定位孔，既可以通过螺旋桨压帽快速固定桨叶，端面上的多个定位孔也能适配不同规格的桨座，兼容市面上主流的大尺寸多旋翼螺旋桨安装规格，不需要额外加工转接件。

　　再聊设计思路，这套数模的结构还原完全是按照实物测绘结合官方规范做的，首先是定子部分的绕组腔体做了等比例还原，转子磁钢的安装槽、定子硅钢片的叠厚尺寸都和实物一致，做电机散热仿真的时候可以直接调用这个模型的腔体结构做流场分析，不需要再额外简化几何特征。底座的安装孔位采用圆周均布的通孔设计，孔位的节圆直径、通孔的沉头深度都严格按照官方安装规范设置，做机架电机座设计的时候，直接把这个模型导入装配体就能校验安装孔的对位情况，不会出现孔位偏位、沉头深度不够导致螺丝凸出来干涉转子的问题。出线侧的定位凸台尺寸也做了精准还原，机臂走线槽的开口尺寸可以直接参考这个凸台的外形尺寸做适配，保证装配的时候线束不会被挤压。

　　最后说外形尺寸和安装边界，这个电机的整体外形为扁圆柱结构，最大外径是80mm级别，整体高度不含输出轴的部分控制在适合大载重无人机的合理区间，输出轴的螺纹规格、轴伸长度都和实物一致，做桨叶安装间隙校验的时候，要注意螺旋桨安装后和电机本体端面的间隙不能小于安全值，避免大拉力工况下桨叶形变剐蹭电机外壳。底座安装面的平面度要求在建模的时候也做了隐含体现，安装面没有多余的凸台结构，和电机座贴合的时候可以保证接触面积足够，避免长期震动导致安装螺丝松动。侧方出线的位置距离安装面的高度也做了准确还原，设计机臂结构的时候要在对应位置留出足够的走线空间，不能让线束在安装的时候出现硬折弯，避免长期震动导致线芯断裂。另外转子外壳的散热筋结构虽然是外观特征，但建模的时候也做了还原，做整机风阻仿真的时候可以更准确地计算电机部分的风阻系数，给动力系统匹配提供更准确的参考数据。
