多工位手轮调节环形接头电机测试台

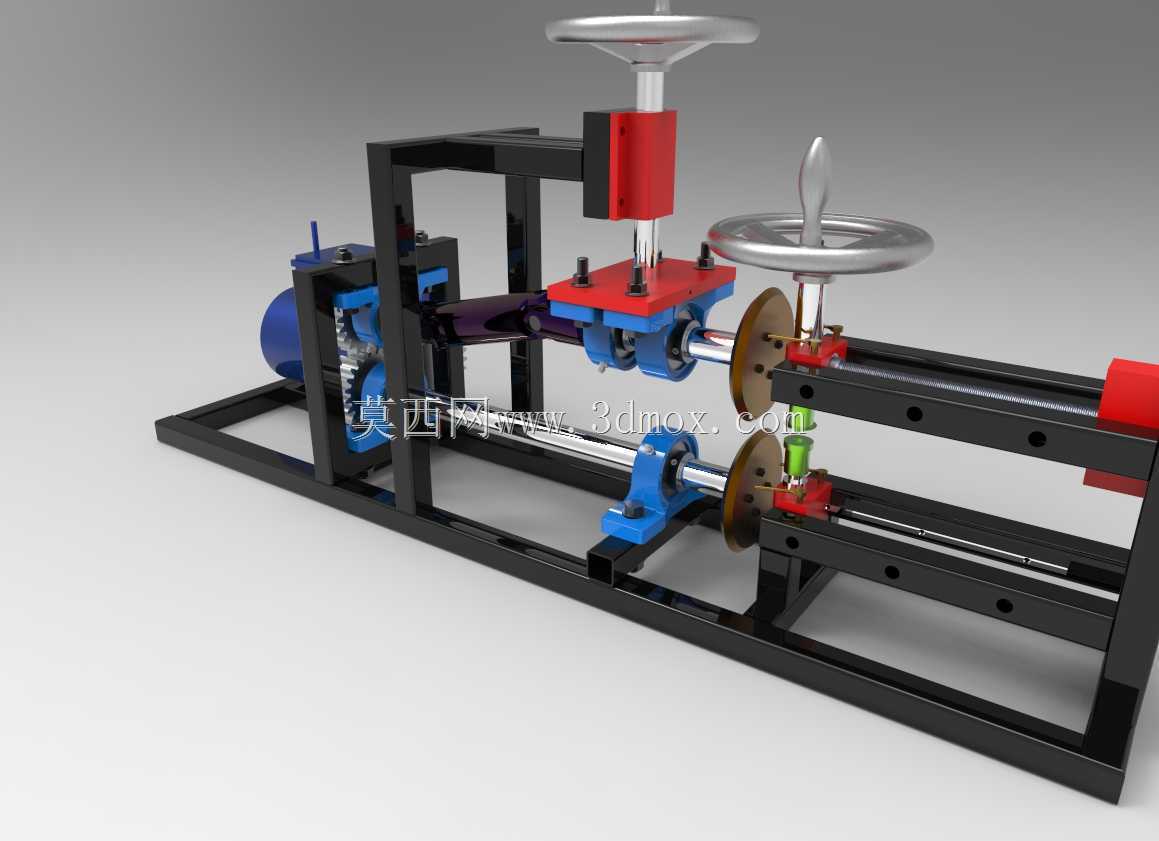

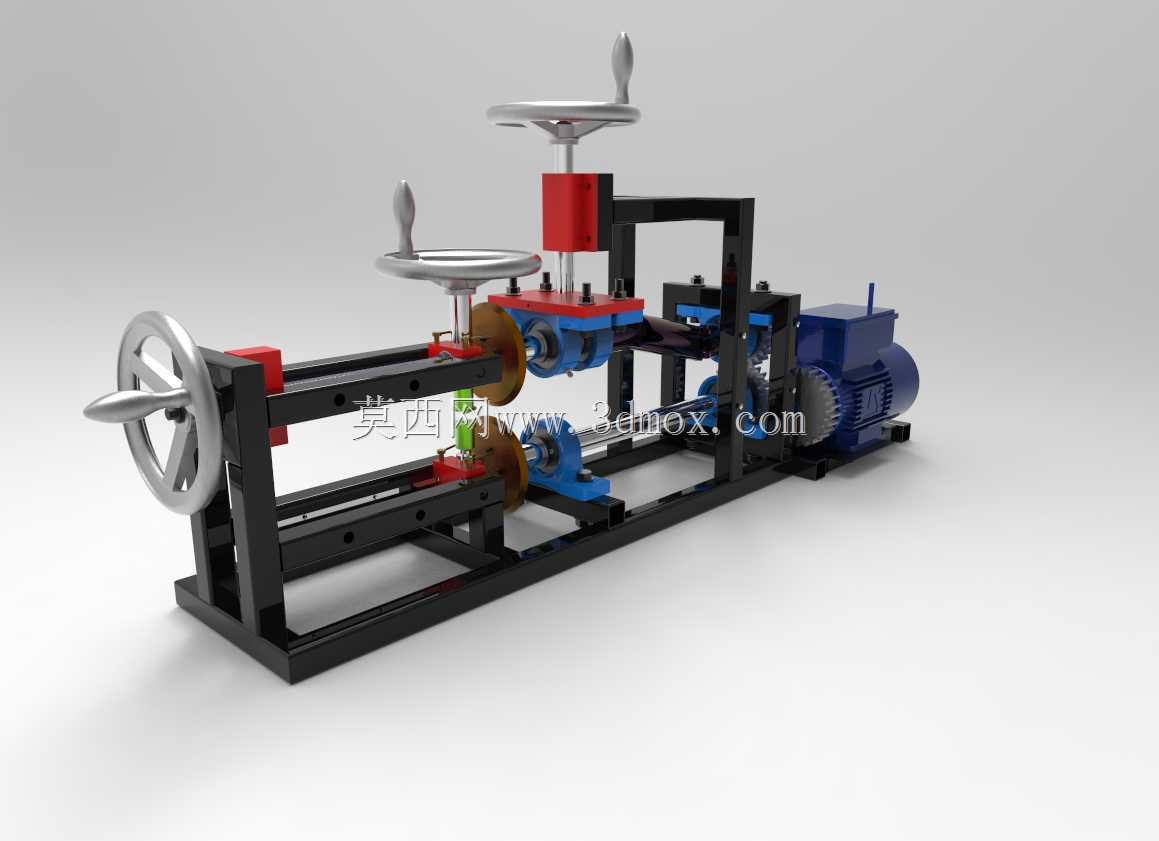

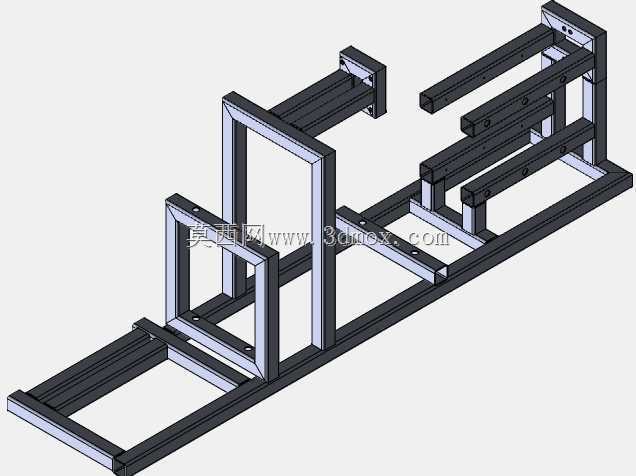

　　这套环形接头电机测试工装，主要面向中小型交流电机出厂前的接头对接可靠性、传动同轴度校验场景，在电机生产车间的终检工位、维修车间的电机返修校验环节都能适配使用，区别于传统单工位测试台，它能同时完成三组不同规格环形接头的压装对接与带载模拟测试，不用频繁更换夹具，能压缩单台电机的校验准备时间。从结构布局来看，整套设备采用方通焊接的一体式机架作为承载基础，机架底部预留了四个M12的膨胀螺栓安装孔，可直接固定在混凝土地面或标准型材工作台上，整体安装边界控制在长1200mm、宽450mm、高600mm范围内，不会占用过多工位空间，机架表面做了发黑防锈处理，适配车间多油污、多粉尘的作业环境。三套调节机构沿机架长度方向等距排布，

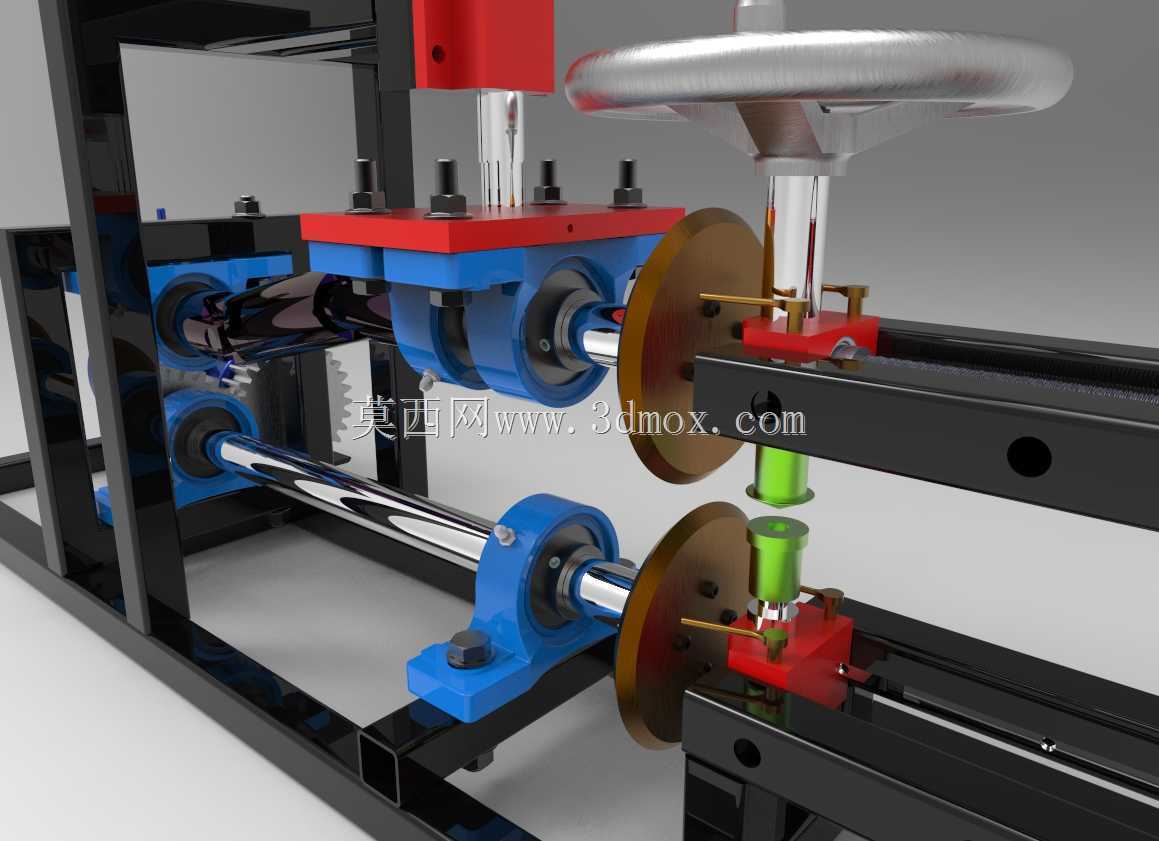

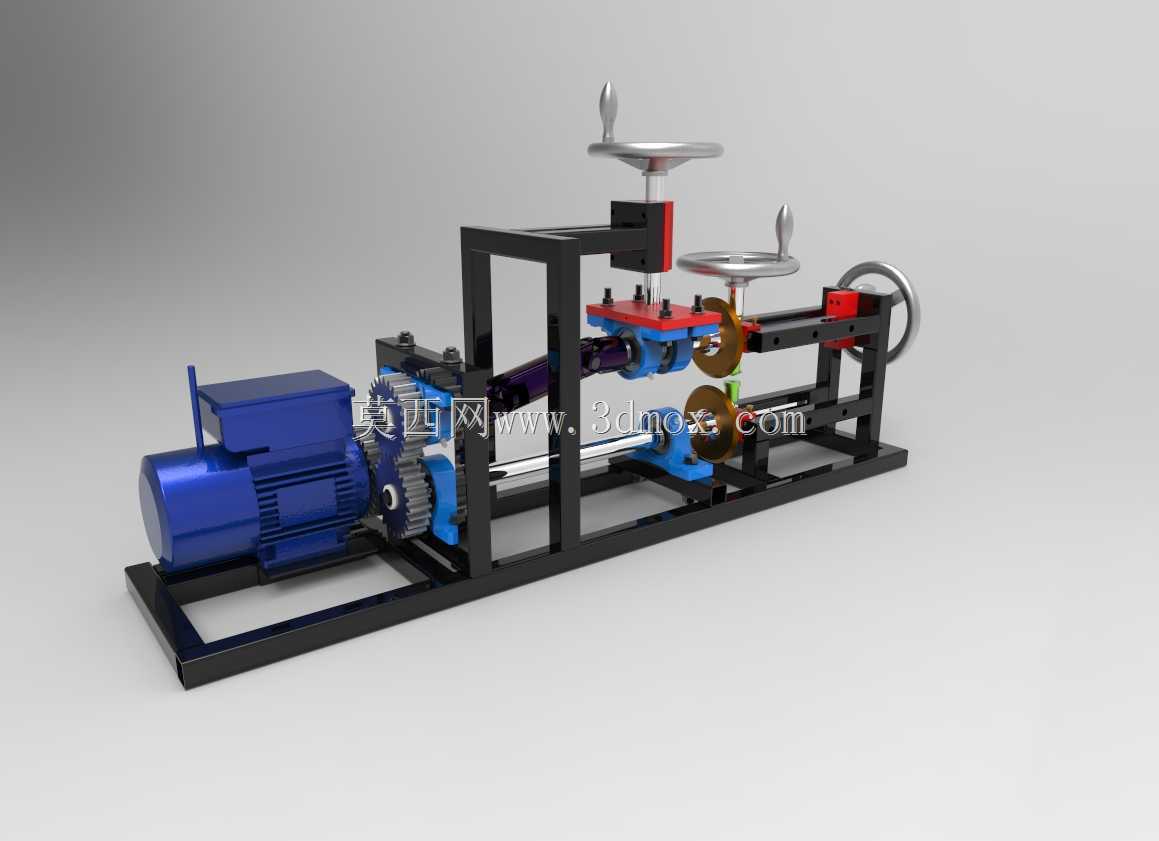

　　每套调节机构都配置了独立的手轮进给结构，最外侧的手轮直接对接滑动导轨上的夹具座，转动手轮可带动夹具座沿导轨做直线进给，进给行程控制在0-150mm区间，进给精度能达到0.1mm，可适配不同轴向长度的环形接头对接需求；中间位置的手轮搭配了垂直方向的升降调节座，可调整压轮的上下位置，适配不同直径的环形接头外壁压紧定位，顶部的手轮则负责对接头的径向压紧力进行微调，避免对接过程中出现接头偏斜、同轴度超差的问题。动力端采用标准卧式安装的三相异步电机作为测试动力源，电机通过法兰直接固定在机架末端的安装座上，安装座预留了长条形调节孔，可小范围调整电机的轴向位置，保证电机输出轴与待测试环形接头的同轴度误差控制在0.05mm以内，

　　避免测试过程中出现额外的径向载荷损伤电机轴承。每套夹具座上都配置了快换式的接头定位卡槽，卡槽可根据不同规格的环形接头快速更换，不用拆解整套调节机构，更换单个卡槽的时间不超过2分钟，能覆盖目前市面上主流的3种环形接头尺寸规格。导轨部分采用标准线性导轨搭配滑块的结构，滑块与夹具座之间通过螺栓刚性连接，进给过程中无明显旷量，保证对接过程的稳定性，手轮与进给丝杠之间采用梯形螺纹传动，具备自锁特性，调整到指定位置后不会因为设备运行的振动出现位置偏移，不需要额外增加锁止结构。设备的传动路径上预留了扭矩传感器的安装位置，可直接加装标准扭矩传感器，测试环形接头在不同转速下的传动效率、扭矩损失参数，也可根据测试需求在夹具座末端加装磁粉制动器，

　　模拟不同的带载工况，完成接头的负载耐久性测试。从设计思路上，这套工装优先考虑了车间一线操作人员的使用便利性，所有调节手轮都布置在设备的正面操作侧，操作人员站在设备正前方即可完成所有位置调整、接头装夹的操作，不需要绕到设备侧面或背面操作；所有运动部件都没有突出的尖锐棱角，手轮边缘做了圆弧过渡处理，避免操作过程中出现磕碰损伤。机架的走线槽内置在方通框架内部，动力线、传感器信号线都从机架内部走线，外部没有明线，既避免车间作业过程中线缆被剐蹭破损，也能让整体外观更整洁。三套调节机构的位置经过反复校核，相邻两套机构之间的操作间距预留了150mm，操作人员装夹接头时不会出现手部干涉的问题，每个夹具座上都配置了快速锁紧扳手，接头放到定位卡槽后扳动锁紧扳手即可完成固定，不需要拧动多个螺栓，能进一步提升装夹效率。在实际使用场景中，这套工装可完成环形接头与电机输出轴的对接压装、同轴度校验、空载跑合测试、带载扭矩测试多个工序，之前需要在三台不同设备上完成的工序，现在在这一台工装上就能全部完成，能减少工件在不同工位之间转运的时间，也能避免多次装夹带来的定位误差。设备的所有易损件都采用标准件，导轨、丝杠、手轮、紧固件都是市面上通用的标准型号，出现磨损后可直接采购替换，不需要定制加工，能降低后期的维护成本。
