暖通系统配套离心式电机鼓风机结构

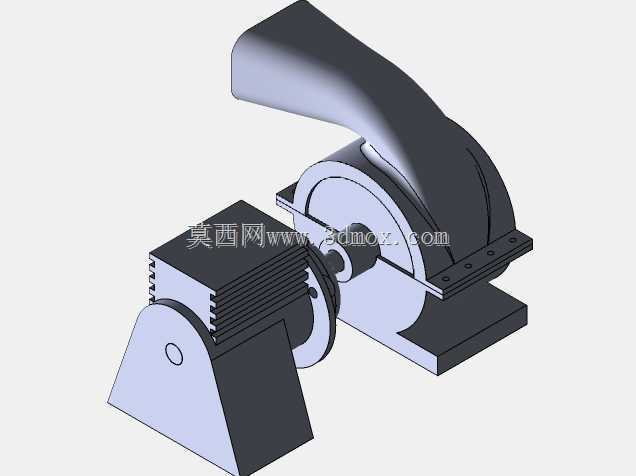

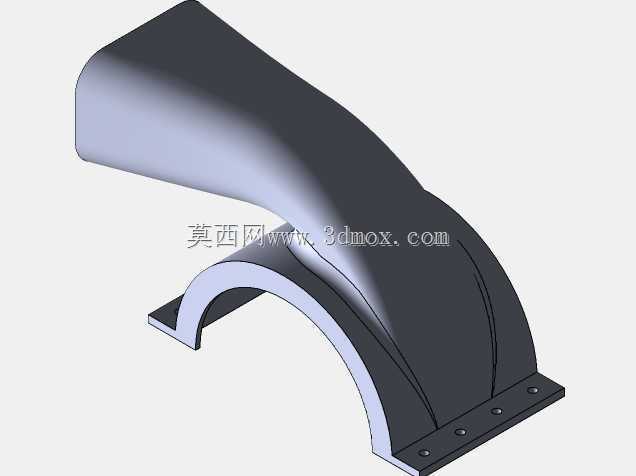

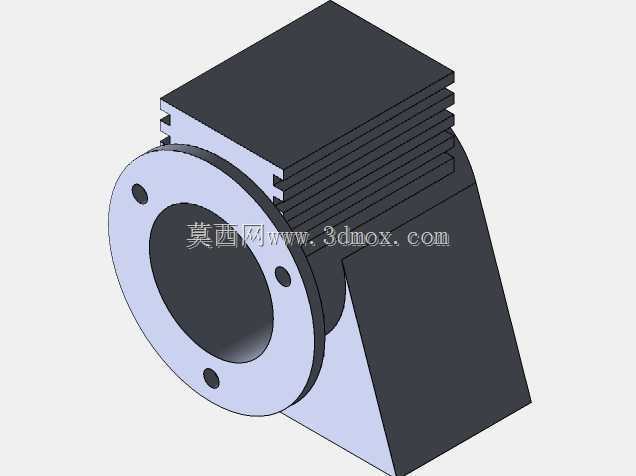

　　在商用建筑中央空调、工业厂房通风换气、洁净车间空气循环等场景中，这类电机直连的离心式鼓风机是空气输配环节的核心执行部件，区别于轴流风机的大风压低扬程特性，该结构依靠蜗壳导流实现更高的出风静压，能够克服风管、过滤器、换热盘管的沿程阻力，将处理后的空气精准输送到指定的送风末端。从结构设计逻辑来看，模型采用电机与风轮直连的集成式布局，省去了皮带传动的张紧结构、传动损耗与日常维护点，电机端的散热筋沿轴向平行排布，在设备运行时可借助风轮进气端的负压引流，带走电机定子外壳的累积热量，无需额外加装独立散热风扇，压缩了整机的轴向安装尺寸。蜗壳部分采用对数螺旋线型线设计，进风口正对风轮中心区域，出风口采用渐扩式弯管结构，

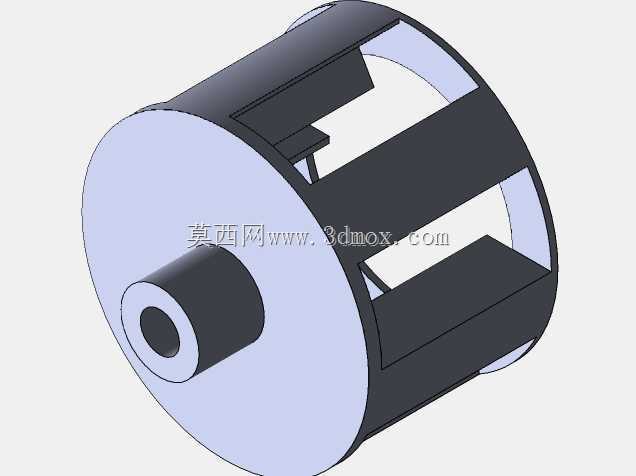

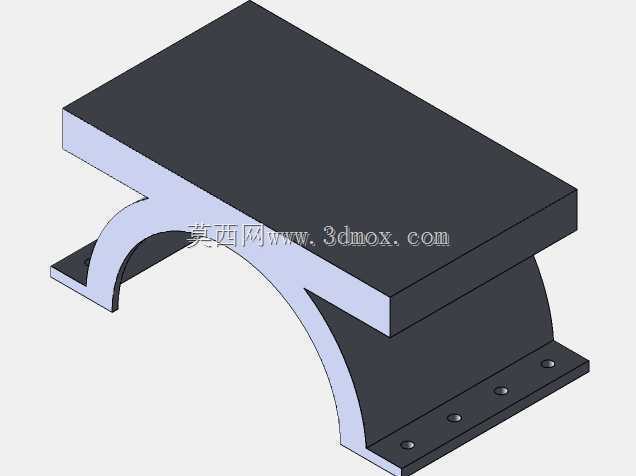

　　能够将风轮甩出的高速动压逐步转化为静压，降低出口处的湍流损耗，弯管的曲率半径经过匹配校核，避免气流转向时出现大面积涡流区，减少运行过程中的气动噪声。安装底座采用分体式支撑结构，电机侧与蜗壳侧分别设置独立的安装支脚，支脚表面预留对应规格的螺栓过孔，安装时可通过调整垫片微调整机水平度，抵消安装面的平面度误差，避免电机轴与风轮出现同轴度偏差引发的振动问题。风轮与电机输出轴采用键连接加轴端挡圈的固定方式，能够传递额定转速下的额定扭矩，同时防止设备启停瞬间的惯性冲击导致风轮轴向窜动。从安装边界来看，整机的重心落在两个支脚的支撑区间内，吊装或落地安装时无需额外加装配重结构，出风口的法兰尺寸匹配常规通风风管的连接规格，

　　可直接对接帆布软接或金属风管，减少现场改制的工作量。在实际选型应用中，这类结构的鼓风机常配套在组合式空调机组的送风段、新风换气机的动力段，或是小型工业设备的散热通风回路中，直连结构的传动效率比皮带传动结构高8%到12%，同时不存在皮带磨损掉屑的问题，也适配对空气洁净度有一定要求的电子车间、医药库房通风场景。建模过程中对蜗壳的壁厚做了等比例还原，壳体的拼接法兰、加强筋位置都按照实际钣金冲压焊接的工艺逻辑设置，电机端的接线盒位置、吊环安装孔也都做了细节还原，能够直接用于设备布局的干涉检查、风管走向的配套设计，也可作为暖通设备教学演示的三维示意模型，帮助设计人员直观理解离心鼓风机的内部结构与气流走向逻辑。在结构校核层面，

　　电机支脚与蜗壳支脚的连接位置做了加强筋过渡，能够承受设备运行时的微幅振动，避免长期运行出现焊缝疲劳开裂的问题，进风口的集风器采用圆弧过渡结构，能够引导气流平顺进入风轮，减少进气端的涡流噪声，整体结构的尺寸比例完全按照实际量产设备的参数还原，没有做夸张的艺术化变形，可直接用于工程场景的布局参考。
