拖拉机驱动螺旋式劈木作业装置

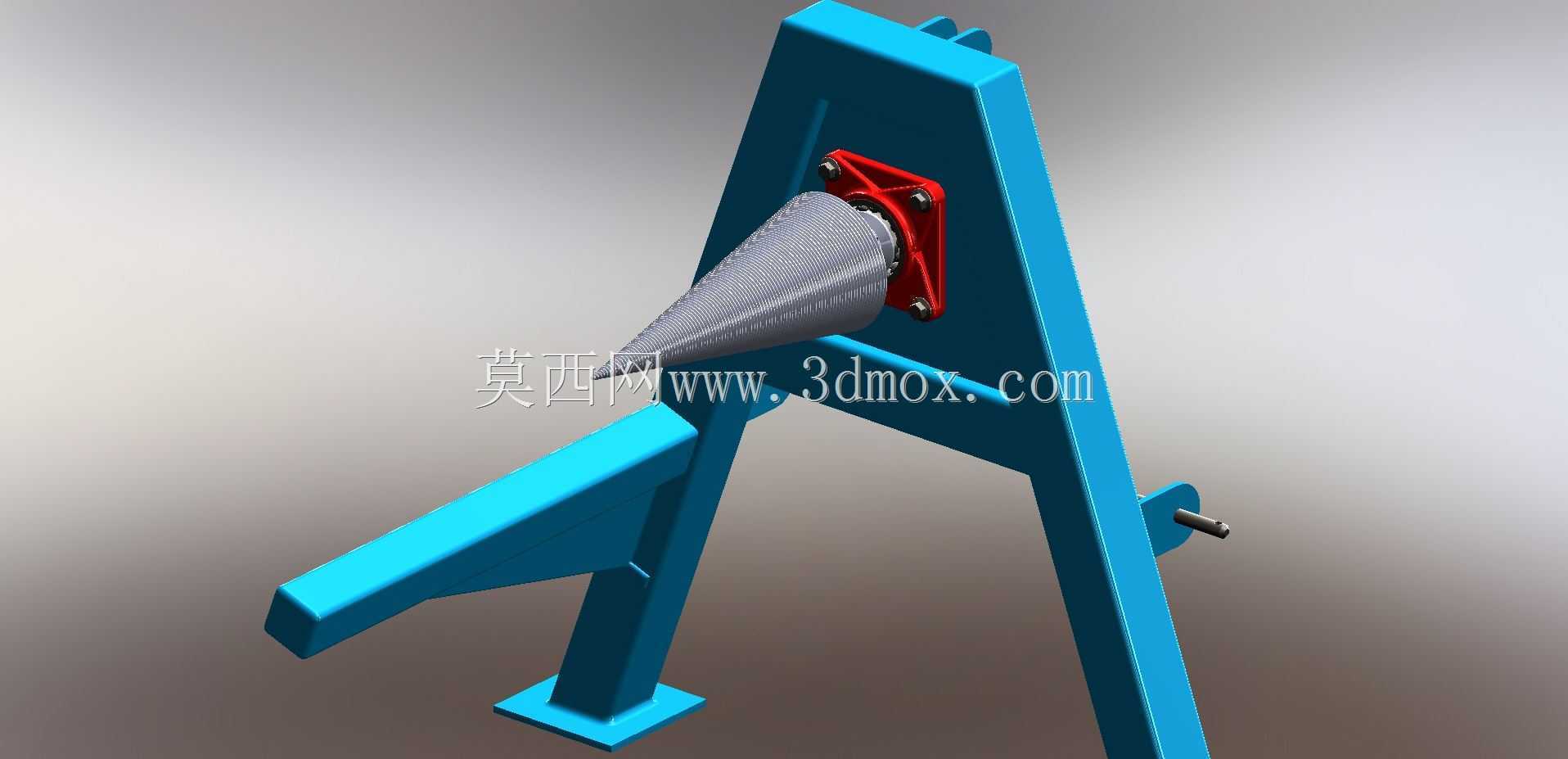

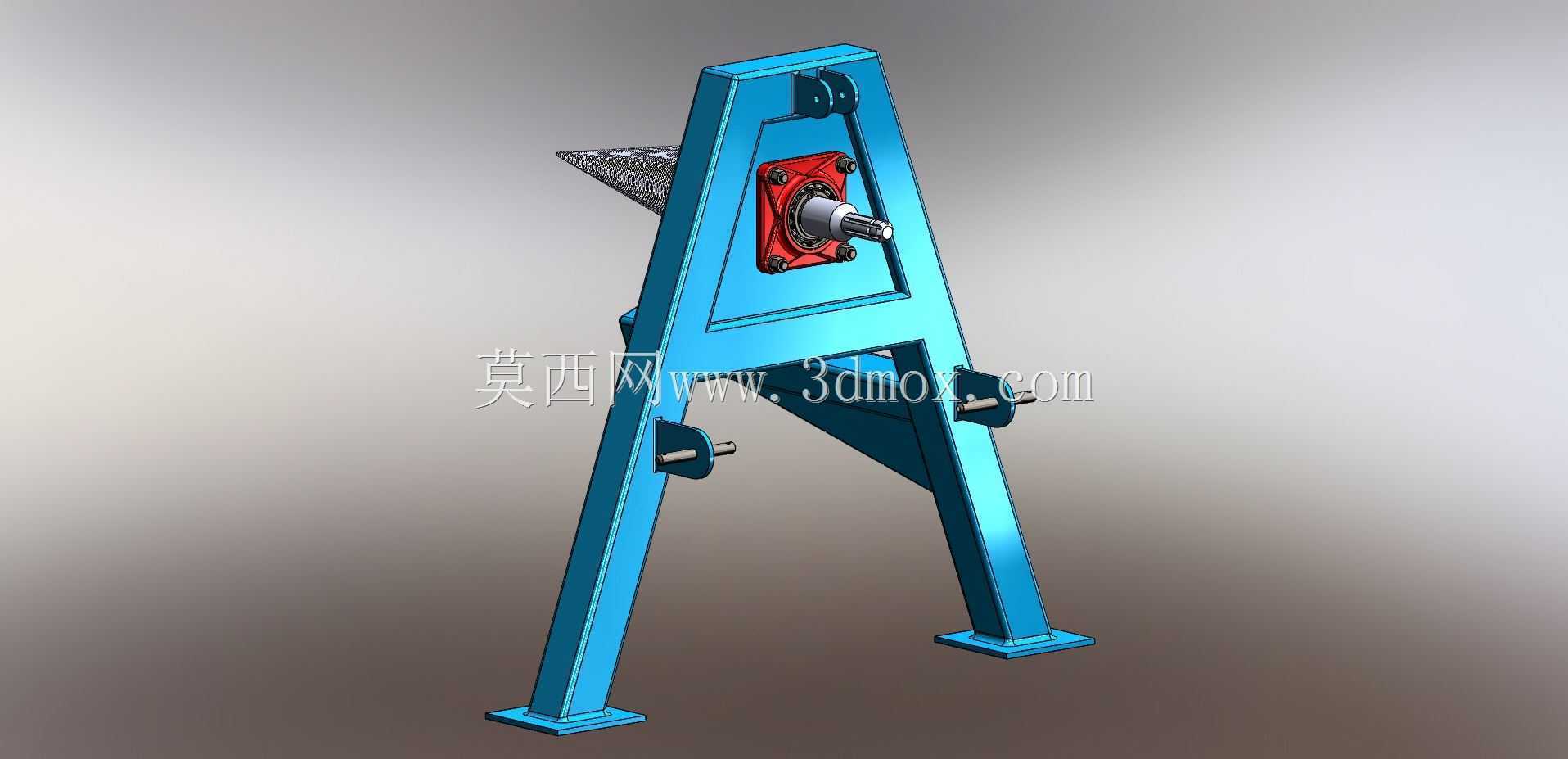

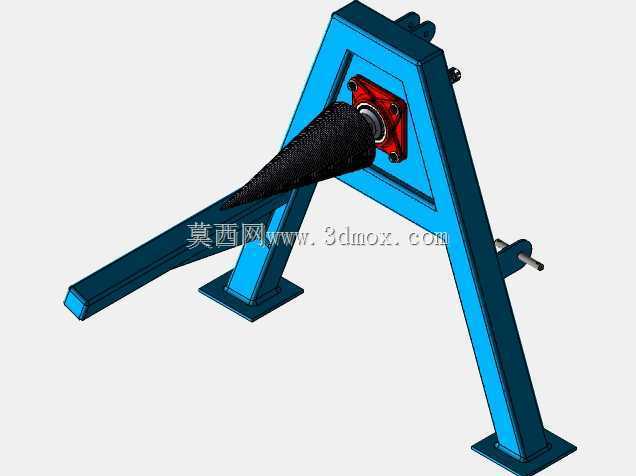

　　这款劈木作业装置采用拖拉机动力输出轴作为驱动源，核心执行部件为锥形螺旋钻结构，区别于传统液压劈木机的直推式劈裂逻辑，依靠螺旋锥的旋转进给实现木材的楔入劈裂，作业过程无需额外配置液压站、油缸等配套液压元件，整体结构轻量化程度高，适配丘陵、山地等零散木材加工场景的移动作业需求。从结构布局来看，装置主体采用A字形焊接机架作为承载基础，机架底部设置方形安装法兰盘，可通过螺栓紧固直接挂载于拖拉机前部悬挂架或后部三点悬挂结构上，机架与悬挂连接端预留了标准销轴安装孔位，孔位尺寸匹配多数农用拖拉机的悬挂接口参数，安装时无需对拖拉机原有结构做打孔、焊接等改造，单台设备挂载作业可在半小时内完成对接调试。机架上部设置红色安装支座，

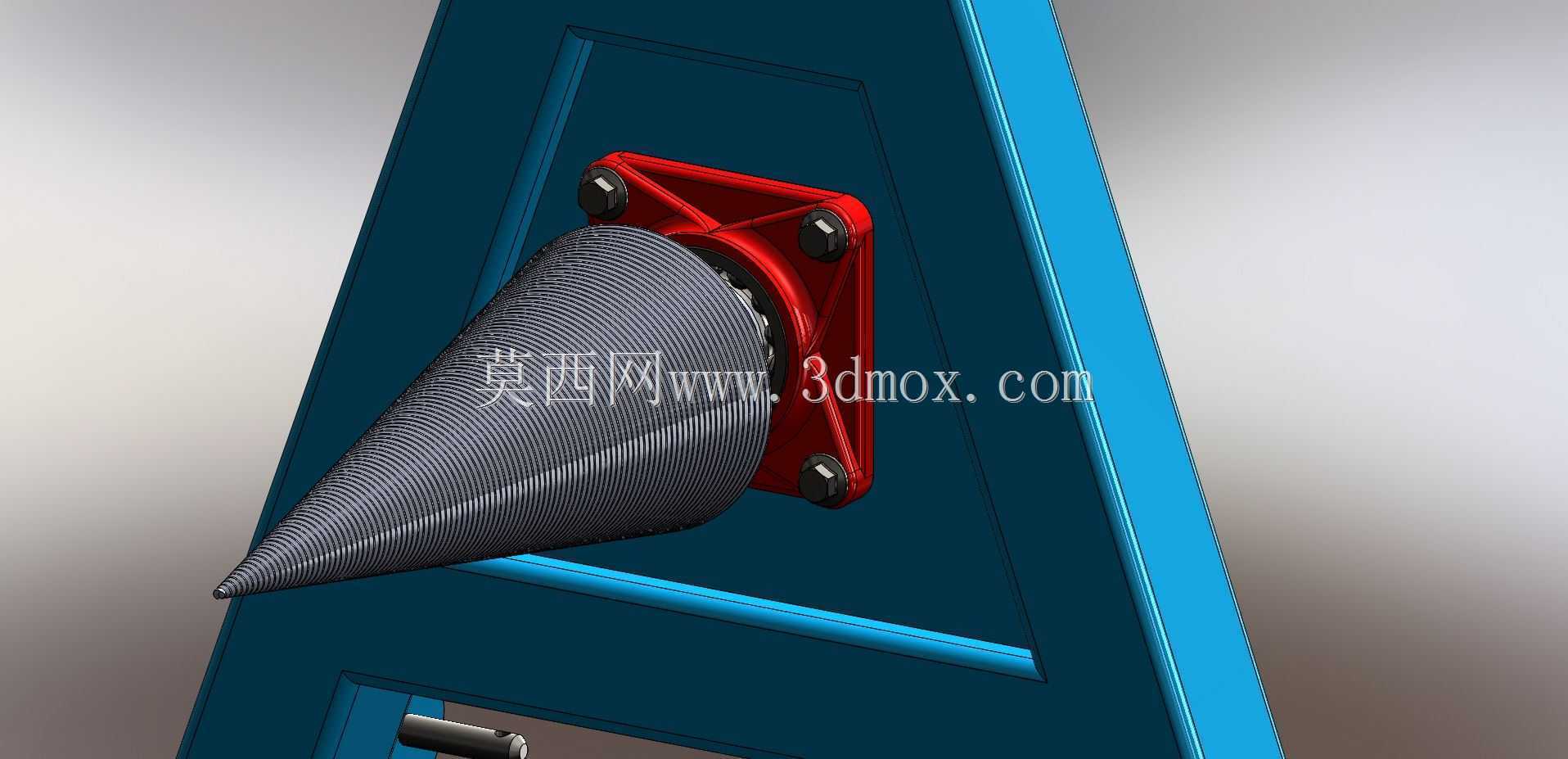

　　用于固定螺旋钻的轴承座与传动连接组件，支座与机架之间采用螺栓连接，可根据不同直径的螺旋钻更换对应规格的支座，适配不同硬度、不同径级的木材劈裂需求；螺旋钻采用锥形变螺距设计，钻尖部分螺距较小，便于初始阶段快速楔入木材端面，避免作业初期出现打滑、蹦跳的安全隐患，钻体后部螺距逐步增大，楔入过程中持续对木材施加径向胀裂力，无需额外施加轴向推力即可完成劈裂动作，单块直径30厘米以内的硬杂木劈裂作业耗时不超过10秒，作业效率远高于传统手工作业。机架侧部设置倾斜托料臂，托料臂表面做圆角打磨处理，作业时可将待劈木材倚靠在托料臂上，无需人工全程扶持木材，降低作业过程中的安全风险，托料臂与机架之间采用焊接固定，角度经过反复调试，

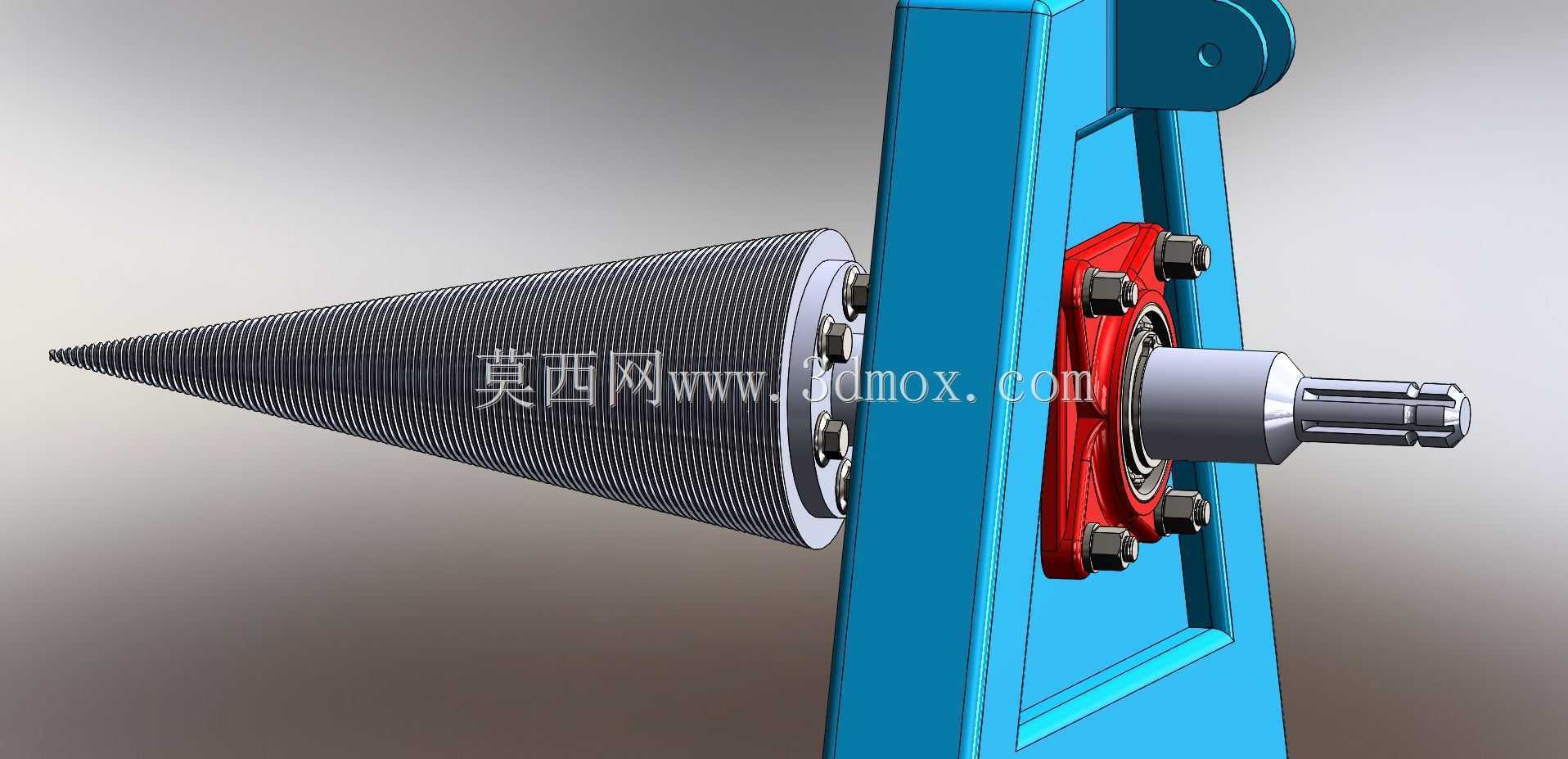

　　刚好匹配螺旋钻的进给高度，木材放置后端面可正对螺旋钻中心位置，避免偏心楔入导致的木材飞溅、钻体受力不均断裂等问题。从安装边界来看，设备整体宽度控制在80厘米以内，高度不超过1.2米，挂载后不会超出拖拉机原有车身宽度太多，林间转场时可顺利通过狭窄的林间通道，不会被树枝、土埂等障碍物剐蹭；设备整体重量控制在120公斤以内，25马力以上的农用拖拉机均可带动作业，不会出现动力不足、悬挂过载的问题。传动结构方面，动力从拖拉机动力输出轴传出后，通过万向节传动轴连接到螺旋钻的主轴输入端，主轴采用圆锥滚子轴承作为支撑，可同时承受径向劈裂反力与轴向进给冲击力，轴承座内部设置双层油封，避免林间作业时木屑、灰尘进入轴承内部造成磨损，

　　日常维护仅需定期加注润滑脂即可，无复杂的保养流程。实际应用场景中，这类装置多用于林区采伐后的枝桠材劈裂、农户自家薪柴加工、小型木材加工厂的原料初分等场景，相比传统液压劈木机，它无需额外配置动力源，依托农户已有的拖拉机即可作业，设备采购成本仅为同效率液压劈木机的三分之一左右，且故障点少，林间作业时即便出现小故障，农户借助常用机修工具即可完成维修，无需专业售后人员到场。设计过程中重点考虑了野外作业的可靠性，所有外露金属部件均做了喷塑防锈处理，可适应林间潮湿、多木屑的作业环境，机架焊接处均做了加强筋处理，可承受连续作业时的反复冲击载荷，螺旋钻采用耐磨合金钢铸造，刃部经过淬火处理，连续劈裂硬杂木作业时，钻体磨损量远低于普通钢材制作的钻具，使用寿命可提升两倍以上。作业时仅需一人操作，驾驶员控制拖拉机的动力输出转速，将待劈木材放置在托料臂上对准钻尖，缓慢结合动力输出轴离合器即可完成劈裂，整个过程无需多人配合，大幅降低了木材劈裂环节的人力投入，对于零散分布的木材加工点来说，这类挂载式劈木装置的适配性远高于固定式的大型劈木设备。
