盘形凸轮直动从动件带弹簧复位机构

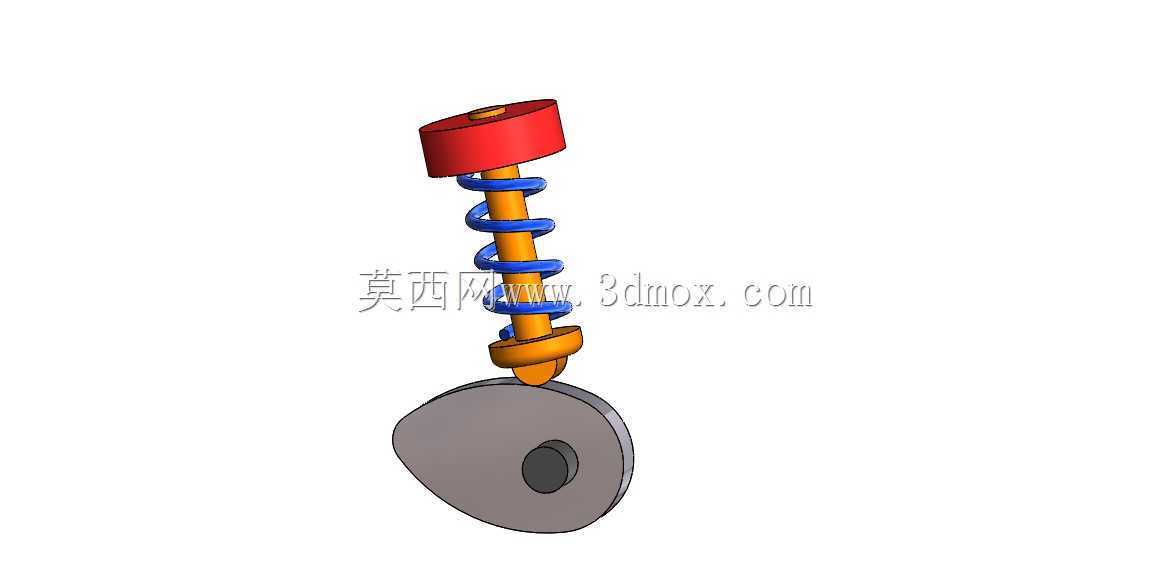

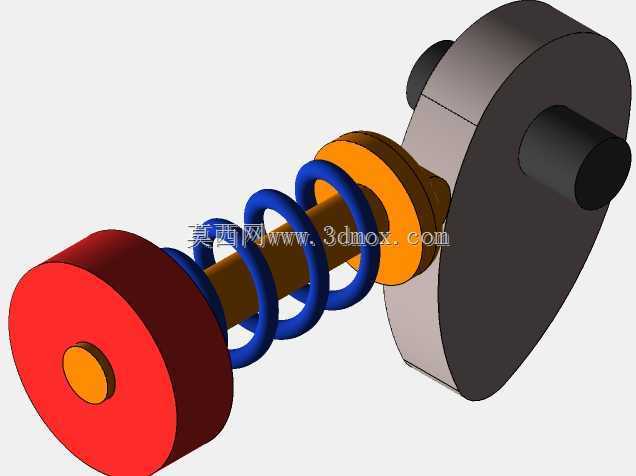

　　这套凸轮从动件机构，是自动化进给、行程控制类设备里最常见的运动转换单元，核心作用是把凸轮轴的连续旋转输入，转化为从动件端的规律直线往复输出，在轻工包装、电子元件插装、小型冲压送料、纺织机械的挑线进给工位都有大量落地应用。从结构组成来看，整套机构包含偏心盘形凸轮、平底接触式从动推杆、复位压缩弹簧、端部限位压盖几个核心部分，没有冗余的传动链路，运动传递路径直接，故障点少，适合在中低速、固定节拍的工位长期运行。设计这套结构的时候，首先要敲定的是凸轮的轮廓曲线，毕竟从动件的运动规律——是等速进给还是等加速等减速缓冲，有没有近休止、远休止的停留段，全靠凸轮轮廓的型线来保证，比如在电子元件切脚工位，就需要从动件在进给到位后有短暂停留，

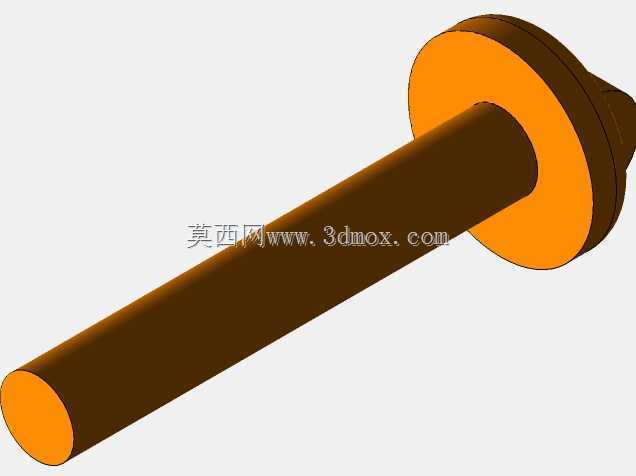

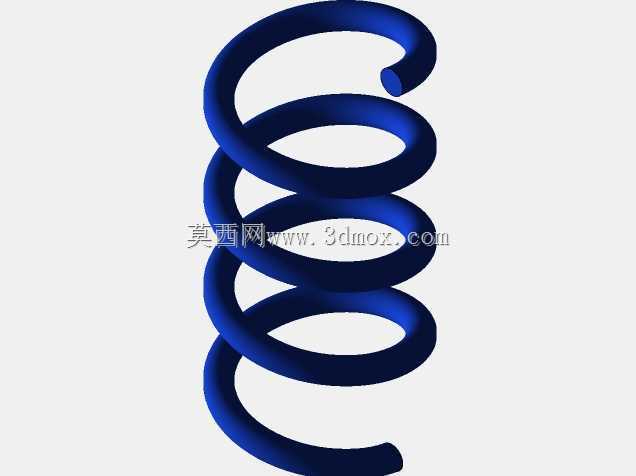

　　给切刀留出动作时间，这时候凸轮轮廓上就要设计对应的圆弧休止段，避免从动件出现不必要的窜动。然后是从动件的接触端设计，这里采用的是平底接触形式，相比尖顶从动件，平底和凸轮轮廓的接触面积更大，接触应力更小，耐磨性能更好，长期运行不会因为尖顶磨损导致运动精度丢失，当然这种设计对凸轮轮廓的加工精度也有更高要求，不能出现内凹的型线，否则平底会出现运动干涉。复位弹簧的选型是这套机构稳定运行的关键，弹簧的预紧力不能太小，否则在凸轮回程阶段，从动件会因为惯性脱离凸轮表面，出现跳顿、冲击的问题，尤其是在设备运行转速偏高的场景下，弹簧刚度要匹配从动件的运动质量和运行节拍，保证从动件全程和凸轮轮廓保持贴合；同时弹簧预紧力也不能过大，

　　否则会加剧凸轮和从动件接触端面的磨损，增加驱动轴的负载扭矩，无端消耗动力。安装边界上，这套机构的凸轮部分需要通过中心的安装孔固定在旋转驱动轴上，孔位要设计对应的键槽来传递扭矩，避免凸轮和轴之间出现相对转动打乱运动节拍；从动推杆部分需要配套直线导向套来约束运动方向，导向套的长度要足够，避免推杆在往复运动中出现卡滞、偏磨，导向套的安装轴线要和凸轮的旋转中心保持垂直，保证从动件的运动方向正对凸轮中心，减少侧向分力带来的磨损。端部的压盖一方面用来限制弹簧的上端位置，给弹簧提供预压的支撑面，另一方面也可以作为从动件行程的上限位，避免机构超行程运行损坏零件。在实际设备调试中，经常会遇到从动件运动节拍和执行工位不匹配的问题，

　　这时候除了调整驱动轴的转速，还可以通过微调凸轮在轴上的周向安装角度，来改变从动件动作的起始时间点，不需要重新加工零件就能适配不同的工位节拍，这也是凸轮机构在固定节拍自动化设备里长盛不衰的原因——结构简单，调整方便，运行可靠，不需要复杂的控制系统就能实现精准的规律往复运动。另外，接触端面的润滑也需要在设计阶段考虑到位，长期运行的工况下，要在接触位置预留润滑脂的加注空间，或者选用自润滑的耐磨材料制作从动件平底，减少日常维护的工作量。
