工程车辆大容积承载货厢结构设计

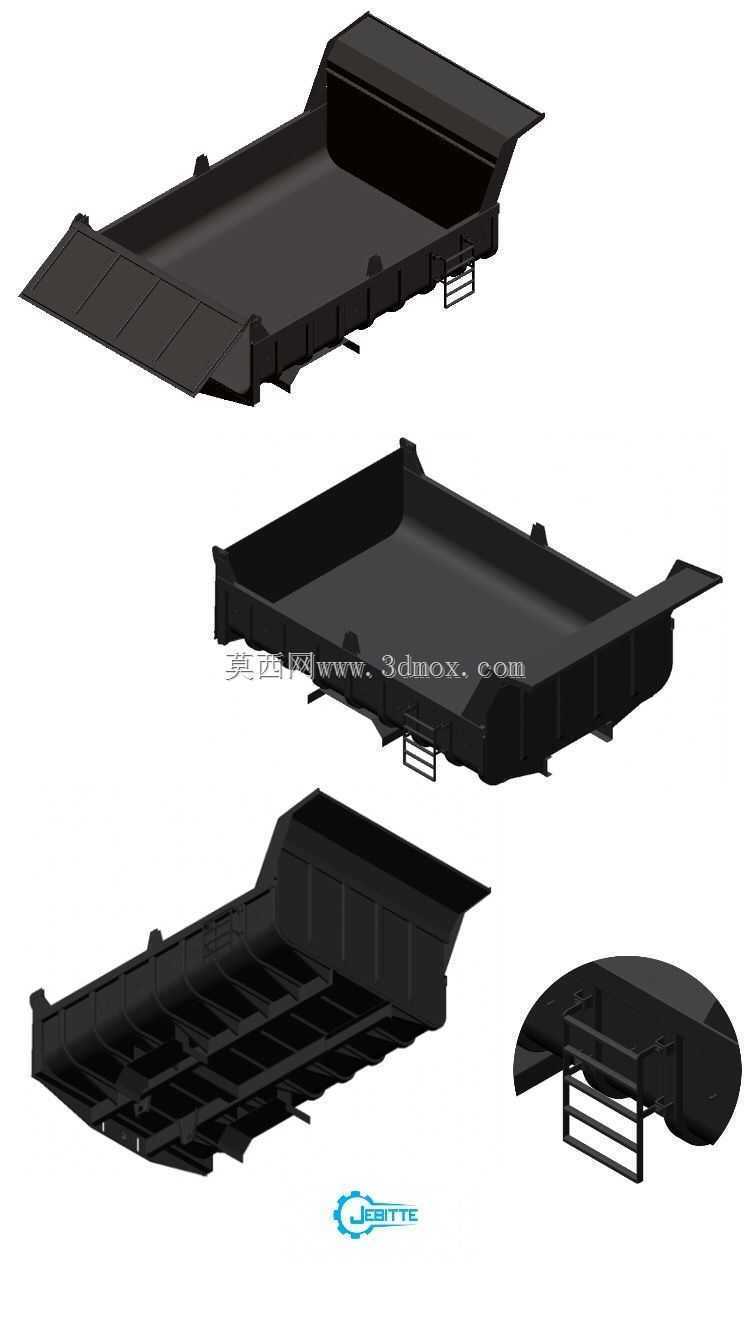

　　本次呈现的承载货厢结构，主要适配非公路场景下的重载物料转运需求，常见于矿用短途转运、工程场地土石方清运、农牧区大宗散装物料装载等作业场景，区别于公路标准货运车辆的货厢设计，该结构优先考虑大容积装载能力与复杂非铺装路面的抗冲击性能，整体采用低合金高强度钢板作为主体承载基材，通过分段式焊接结构平衡自重与承载强度的矛盾。从结构布局来看，货厢底板采用纵横交错的加强筋排布设计，纵向筋沿车辆行驶方向通长布置，直接承接底盘纵梁传递的支撑力，避免重载状态下底板出现跨距过大导致的下挠变形，横向加强筋则按照等间距排布，将底板承受的物料载荷均匀分散到纵向筋与侧围连接位置，同时在底板与侧围的连接转角处，采用大圆弧过渡的折弯一体结构，替代传统的直角拼焊形式，既减少了焊接应力集中点，也能降低散装物料卸料时的残留挂壁问题。侧围结构采用上窄下宽的微锥形设计，一方面在装载散装颗粒类物料时能利用物料的自然安息角提升装载充盈率，另一方面在自卸卸料时可以减少物料与侧围内壁的摩擦阻力，降低举升过程中的动力损耗，侧围外侧同样布置有竖向加强筋，筋板高度从下往上逐步收窄，匹配载荷从上到下逐步增大的分布规律，避免不必要的材料冗余增加整车自重。货厢前端设置有加高的挡料板结构，挡料板与底板、侧围采用满焊连接，顶部做外翻折边处理提升整体刚度，避免车辆急加速或爬坡时物料向前滑落撞击驾驶室后部，同时挡料板中部预留了与车辆举升机构铰接的安装点位，点位周边做了加厚补强板设计，分散举升时的集中载荷。

　　货厢尾部设置有可开合的尾门结构，尾门通过上部的铰接支座与侧围后端连接，关闭状态下通过两侧的锁钩机构与侧围下部锁紧，锁钩的安装位置做了局部加强，避免重载物料挤压尾门导致锁钩变形失效，尾门与侧围、底板的贴合面处预留了密封件安装槽，可根据运输物料类型加装橡胶密封条，减少细颗粒物料运输过程中的撒漏问题。货厢底部设置有与车辆底盘大梁连接的安装支座，支座位置严格匹配常规工程车辆的底盘安装孔距，安装面加工有定位止口，方便现场装配时快速对位，减少安装调试的工作量，同时在支座与底板之间设置有缓冲垫安装位，可加装橡胶缓冲块，降低非铺装路面行驶时货厢与底盘之间的刚性冲击，延长结构疲劳寿命。在细节设计上，货厢两侧下部设置有内嵌式爬梯结构，

　　爬梯踏板采用防滑花纹钢板制作，踏板间距符合人体工程学攀爬尺寸，方便操作人员登上货厢检查物料装载情况或进行清理作业，爬梯整体内嵌于侧围加强筋的间隙内，不会超出货厢整体宽度边界，避免车辆在狭窄场地通行时爬梯发生刮碰。货厢的所有外露焊接边均做了打磨钝化处理，去除焊接飞溅与毛刺，避免装配或使用过程中造成人员划伤，所有板材的折弯圆角均根据板材厚度匹配对应的最小折弯半径，避免折弯过程中出现板材开裂问题。从安装边界来看，该货厢的整体宽度控制在常规工程车辆的合规宽度范围内，长度与举升机构的摆动行程做了匹配校核，确保举升卸料时尾门能顺利开启且不会与底盘部件发生运动干涉，货厢的整体重心高度经过反复优化，在保证10立方米级装载容积的前提下，

　　尽可能降低重心位置，提升车辆重载行驶时的侧倾稳定性，尤其是在非铺装路面的倾斜路段通行时，更低的重心能有效减少侧翻风险。针对不同的物料运输需求，该结构还预留了可选装的附加部件安装位，比如运输大块矿石时可在底板加装耐磨衬板，运输易扬尘物料时可加装篷布导轨结构，无需对主体结构进行额外切割焊接即可完成适配，提升了结构的通用适配能力。在结构强度校核层面，整体按照满载15吨散料的载荷工况进行仿真验证，对底板、侧围、铰接点、安装支座等关键受力位置的应力分布做了多轮优化，确保在极端冲击载荷下的应力值低于材料的屈服强度，同时对焊缝的受力形式做了优化，尽可能让焊缝承受剪切力而非拉力，提升焊接结构的长期可靠性，避免长期重载作业下焊缝出现开裂问题。
