JCB款挖掘机动臂斗杆铲斗工作装置结构

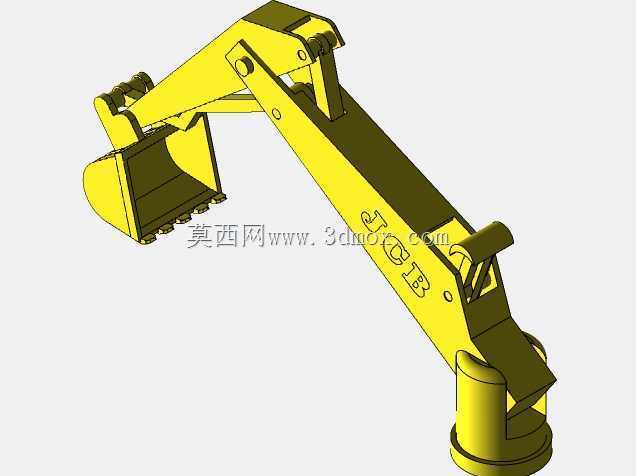

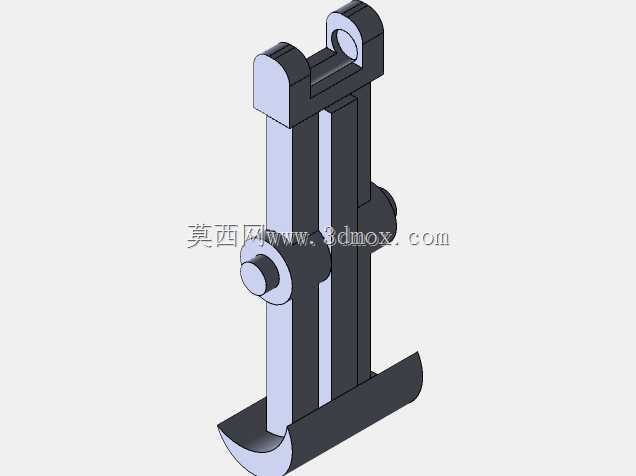

　　这套挖掘臂工作装置的三维结构，还原了小型挖掘设备前端作业单元的完整铰接逻辑，从回转支座上端的铰接耳板开始，依次衔接动臂、斗杆、铲斗以及对应的连杆驱动结构，所有铰接点位的同轴度、销轴配合间隙都按照实际小型挖掘设备的装配公差做了还原，没有出现结构干涉的问题。从应用场景来看，这类工作装置多用于1.5吨到3吨级的小型履带挖掘机，适配市政管网开挖、小区绿化土方整理、农村宅基地地基修整、狭小空间内的渣土清理作业，也可经过结构简化后作为儿童游乐挖掘机、科普教学演示模型的核心结构使用，相比大型挖掘设备的工作臂，这套结构的回转半径更小，在狭窄巷道、室内拆除、庭院施工等场景下的通过性更好，不会因为臂展过长出现剐蹭周边构筑物的问题。从功能特性上看，

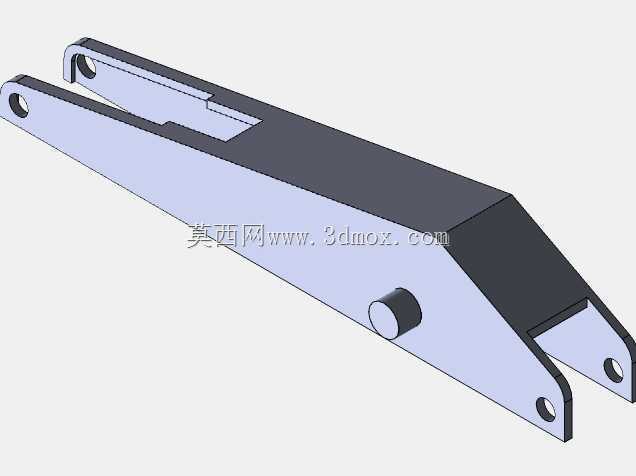

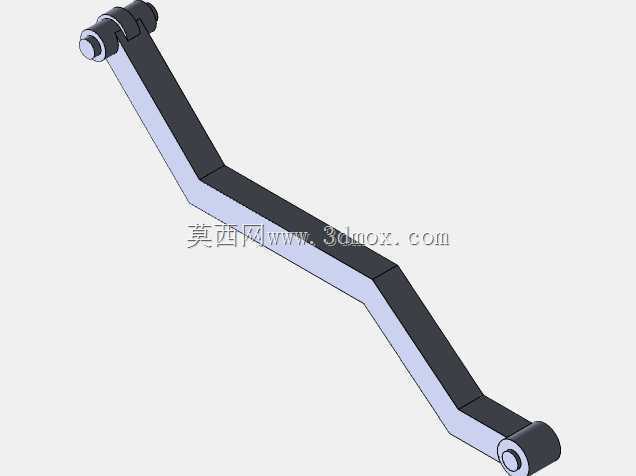

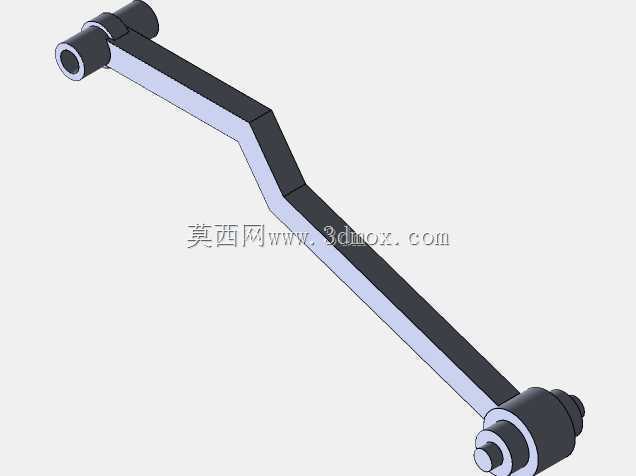

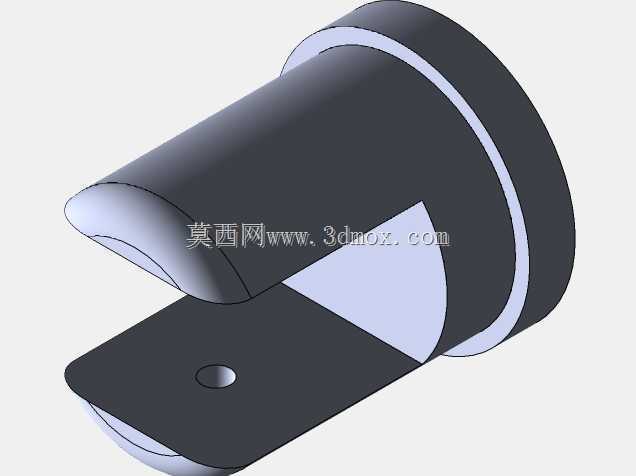

　　整个臂架采用箱型焊接结构的设计逻辑，动臂的弯角角度经过优化，在最大挖掘深度工况下不会让斗杆和动臂的铰接点位出现应力集中，铲斗和斗杆之间的四连杆机构，能够保证铲斗在整个收斗、卸料的行程中，斗齿的切削角度始终保持在合理区间，减少挖掘过程中斗齿和土方的侧向摩擦力，同时也能保证卸料时铲斗的翻转角度足够，不会出现粘斗带土的情况。设计过程中，首先确定的是回转支座的安装边界，支座下端和回转平台的连接法兰尺寸、螺栓孔位分布都和常规小型挖掘机的回转输出端匹配，不需要额外做转接法兰就能直接适配，动臂的两个驱动油缸铰接点位，分别布置在动臂腹部和回转支座的耳板上，油缸的伸缩行程和动臂的举升角度做了匹配，当油缸完全伸出时，

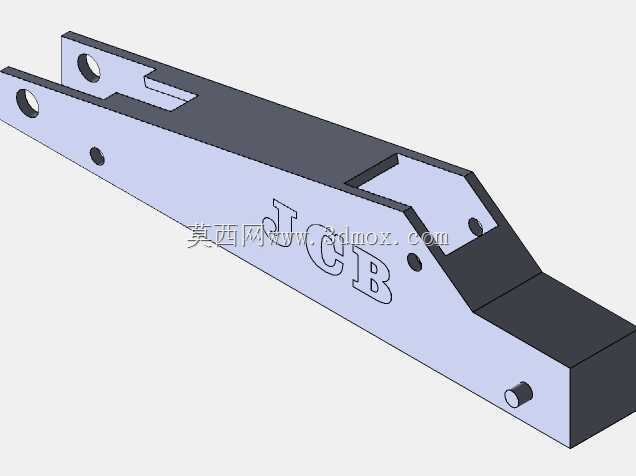

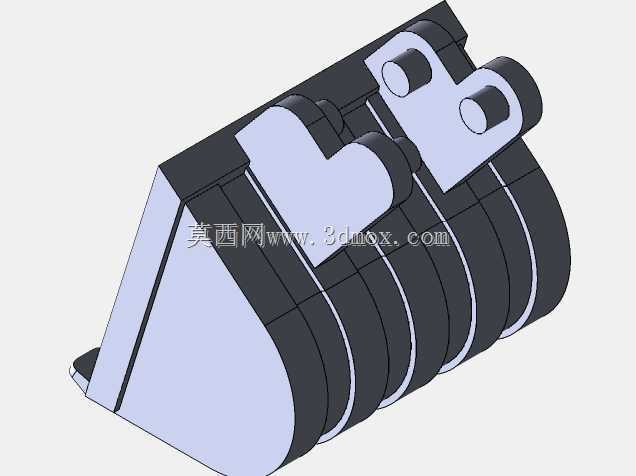

　　动臂的最大举升高度能够满足常规自卸卡车的卸料高度要求，油缸完全收回时，动臂下落的最低位置可以保证铲斗挖到地面以下的设计深度。斗杆和动臂的铰接销轴位置，兼顾了挖掘力和作业范围，斗杆油缸的铰接点做了内收处理，避免作业过程中油缸被石块、硬物磕碰，铲斗的斗齿采用分体式安装结构，磨损后可以单独更换，不需要整体更换铲斗主体，降低后期的维护成本。外形尺寸方面，整套工作装置完全收拢时的总长度控制在适配小型挖掘机的运输尺寸范围内，运输时不需要拆解臂架就可以满足道路运输的宽度、高度要求，最大水平挖掘距离可以覆盖机身前方5米左右的作业范围，最大挖掘深度可以达到2.8米左右，完全覆盖小型市政、农用作业的工况需求。

　　所有铰接位置都预留了润滑脂注油通道的安装空间，销轴和轴套的配合长度按照径向载荷的分布做了优化，在偏载挖掘的工况下，不会出现轴套局部压强过大导致的异常磨损，臂架表面的加强筋布置，都集中在应力集中的铰接点位周边，没有多余的冗余结构，既保证了结构强度，又控制了整个工作装置的自重，避免因为臂架过重导致整机的倾翻力矩过大，影响作业稳定性。
