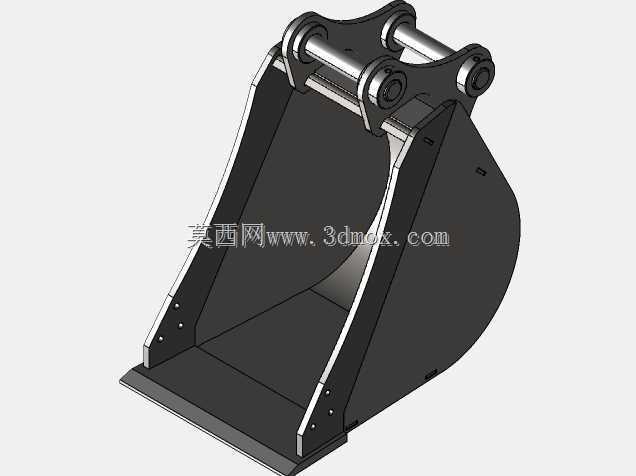

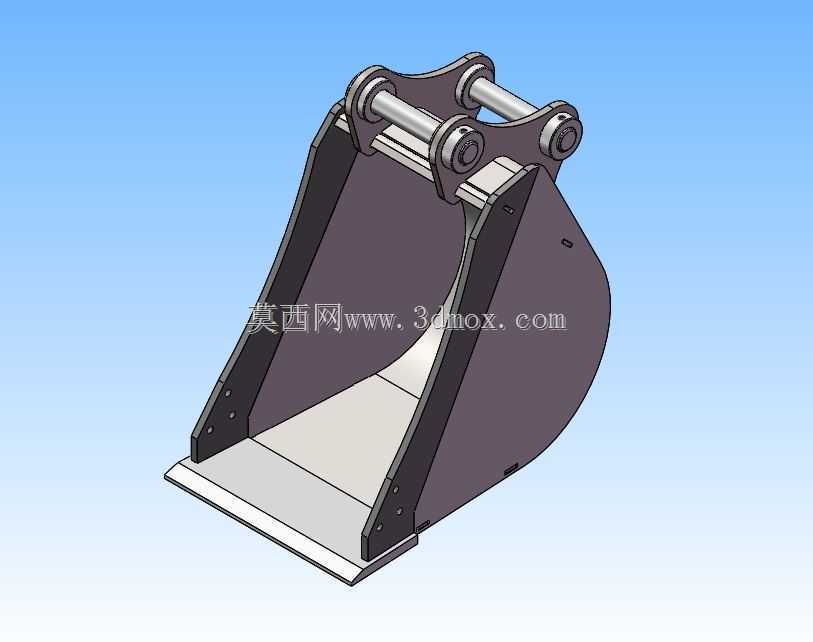

5吨级挖掘机450宽土方作业铲斗结构

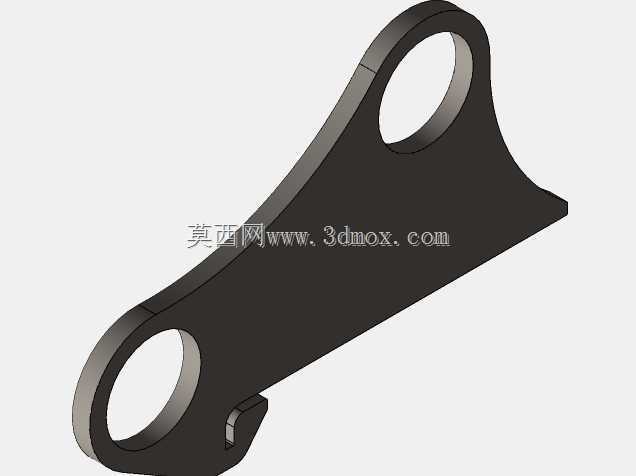

　　这款适配5吨级小型挖掘机的铲斗，斗容匹配450mm斗宽规格，主要面向小型土方工程、市政管线开挖、农地整理、狭小场地基坑作业场景设计，这类作业场景往往对挖掘边界控制精度要求较高，过宽的铲斗无法在狭窄管沟内作业，过窄则会降低单次挖掘装载效率，450mm的斗宽刚好适配常见的市政给排水管线、通信管线开挖宽度要求，作业时无需额外修整沟壁，能有效减少现场辅助作业量。从结构设计来看，铲斗的铰接耳板采用加厚钢板焊接成型，铰接孔位置预留了标准轴径的安装余量，适配5吨级挖掘机通用的斗杆与连杆连接尺寸，安装时无需额外改制连接销轴，可直接替换同吨位机型的原装标准铲斗，铰接部位的加强筋板沿受力方向布置，能有效分散挖掘时的偏载冲击力，

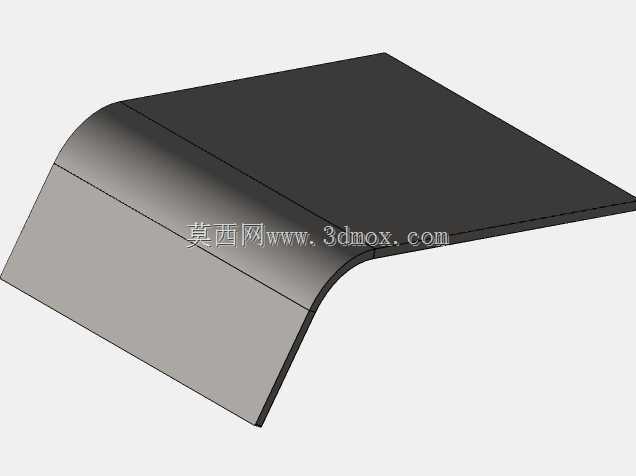

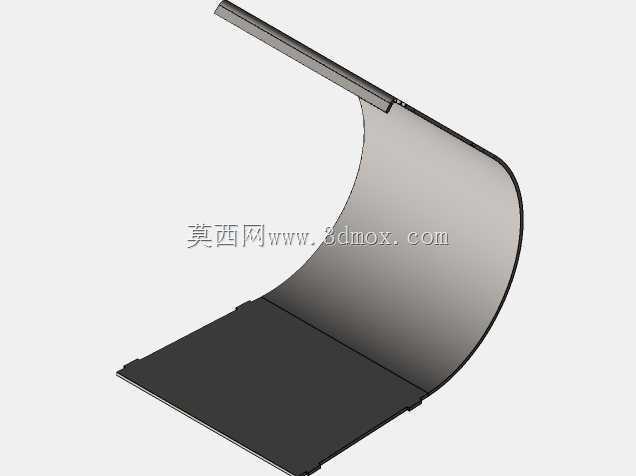

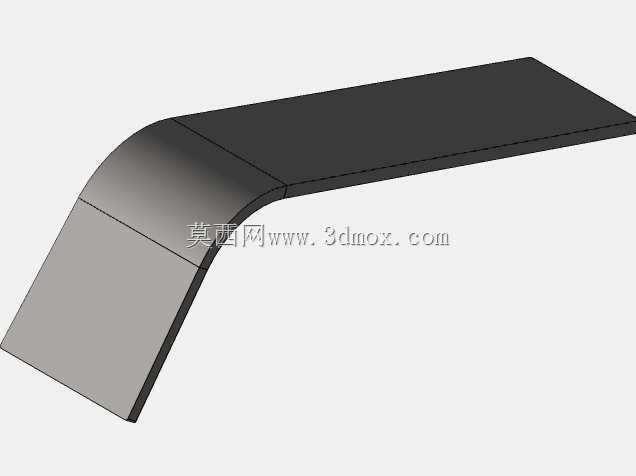

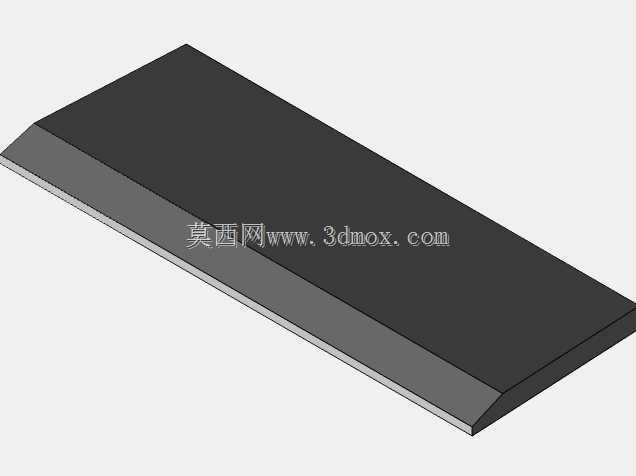

　　避免耳板根部出现焊缝开裂问题。斗体部分采用弧形过渡设计，斗底与侧壁的圆弧曲率经过优化，挖掘时土壤能顺着弧面快速进入斗内，减少挖掘阻力，同时卸料时不会出现粘土挂壁的情况，针对粘土、松散泥土这类常见作业介质，斗口位置采用平直切削刃设计，刃口厚度兼顾耐磨性与切入性能，作业时能轻松切入压实度中等的土层，不需要额外施加过大的斗杆挖掘力。斗侧壁的加强板沿斗口到铰接耳方向延伸，能在挖掘侧边障碍物时保护斗体主钢板不被磕碰变形，斗底的耐磨板覆盖了整个卸料摩擦面，长期作业磨损后可单独更换耐磨板，不需要整体更换铲斗，能有效降低属具的使用维护成本。从安装边界来看，铲斗的两个铰接耳板间距、铰接孔中心距都严格匹配5吨级挖掘机的连杆机构运动范围，收斗、

　　卸料的全行程中不会与斗杆、连杆发生运动干涉，最大收斗角能保证满斗提升时物料不会从斗口洒落，最大卸料角能保证粘性土壤也能顺利卸出，不会在斗内残留。这类窄幅铲斗在小型园林绿化作业中也有广泛应用，比如苗木种植坑开挖、绿化带土方整理，450mm的宽度刚好能控制挖掘范围，不会破坏周边已成型的植被，在农村宅基地基础开挖、室内拆除后的渣土清理作业中，小吨位挖掘机搭配这种窄斗能灵活进出狭小空间，作业效率远高于人工开挖。设计过程中重点平衡了铲斗的自重与结构强度，整体重量控制在小吨位挖掘机的液压系统负载范围内，不会因为铲斗过重导致挖掘力不足，也不会因为板材过薄导致结构件早期失效，所有焊接位置都采用连续角焊缝，

　　受力集中的耳板与斗体连接位置额外增加了坡口焊深度，保证焊接强度能满足满斗偏载、冲击挖掘的工况要求。斗体背部的加强筋采用交叉布置形式，能在挖掘硬质土层时分散斗体受到的扭转力，避免斗体出现扭曲变形，斗口的切削刃没有额外设计斗齿安装位，属于平口土方斗的设计取向，相比带齿的岩石斗，平口设计在修整沟底、平整作业面时能获得更平整的表面，减少后续人工平整的工作量，在松散土方、粘土、回填土作业场景下，平口的切入效率完全能满足作业要求，同时不会像斗齿那样在作业面留下明显的齿痕。
