农用筛分网格机架焊接结构

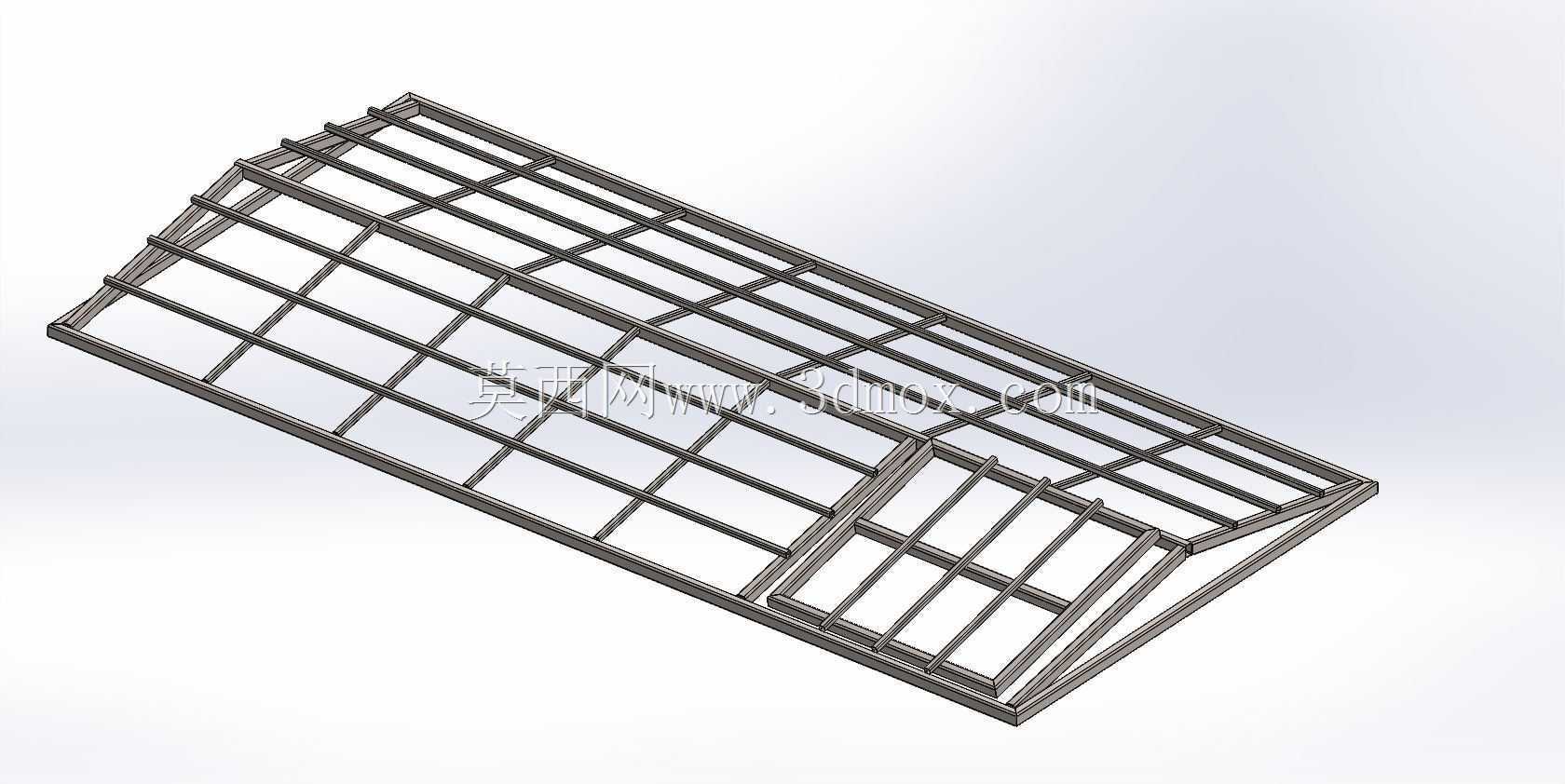

　　这套农用筛网机架主要面向田间收获后清选、粮谷除杂以及胶印机配套农业机械中的颗粒物料分级作业，整体采用矩形钢管拼焊成倾斜网格承载面，在三维建模阶段先按筛分作业的物料流向确定筛面倾角，再依据待筛物料的最大粒径布置纵横钢管间距，使网格空隙既能让合格籽粒透筛下落，又能把秸秆、土块、残膜等大尺寸杂物沿倾斜筛面顺势排出。从现场使用边界看，筛体前端承接脱粒或输送设备送来的混料，后端对接杂余收集槽，两侧边框预留与机架支腿、振动驱动单元连接的安装孔位，建模时把钢管中心线交点全部做共线约束，相邻横管保持等距阵列，纵管贯穿整个筛面长度并在出料端收拢形成挡边，避免物料在振动过程中从侧面撒漏。

　　结构设计上没有采用整张冲孔筛板，而是选择空心钢管焊接成格栅，一方面控制筛体自重，降低振动电机的驱动负载，另一方面钢管表面圆滑无尖角，籽粒撞击后不易破碎，潮湿物料粘附在圆管表面的面积也更小，停机清理时用铲刀沿管面刮除即可。筛面分段设置不同网格密度：入料段物料层较厚、杂余尺寸偏大，钢管间距放宽，先把长秸秆和大块土垈拦截出去；中段承担主要分级任务，纵横管间距按目标籽粒尺寸收紧；出料段再加密一档，把未透筛的瘪粒和碎茎秆导向回送装置，三段网格在同一倾斜平面内平滑过渡，钢管交接处全部采用满焊示意，焊缝位置在模型中以实体相交表达，方便后续出工程图时标注焊脚高度。

　　外形与安装边界方面，整体筛面呈长方形倾斜布置，长宽比例按常见移动式清选机的处理量匹配，筛体四周用通长钢管围成刚性边框，边框下方间隔布置横向加强梁，加强梁与筛面纵管垂直相交，把整片网格分成数个受力区，振动激励传递到筛面时各区域振幅保持一致，不会出现局部网格颤振过大导致钢管焊缝疲劳开裂的问题。筛面一角预留检修缺口，缺口周围用双钢管并排补强，操作人员可从该位置进入筛箱内部更换磨损管段或清理卡塞物料，缺口边缘的钢管端头做封板处理，防止雨水和泥污进入管腔造成内部锈蚀。

　　建模过程中先绘制筛面倾斜基准面，在基准面上草图定位所有钢管的中心路径，再统一调用结构构件截面生成方管与圆管组合实体，交接处做裁剪延伸保证相贯线贴合；针对振动工况，在边框与支腿连接位置加厚连接板，连接板上的螺栓孔按长圆孔设计，允许筛体在工作振幅范围内有微量窜动，避免螺栓受剪切断裂。筛网整体不设复杂曲面，全部由等截面管材拼合，下料时可按定尺钢管排料切割，材料利用率高，焊接工装只需按网格间距做定位挡块即可批量组对，适合县级农机修造厂小批量生产，替换损坏件时也能按图单独切割单根钢管现场补焊，维护成本远低于整体冲压筛箱。
